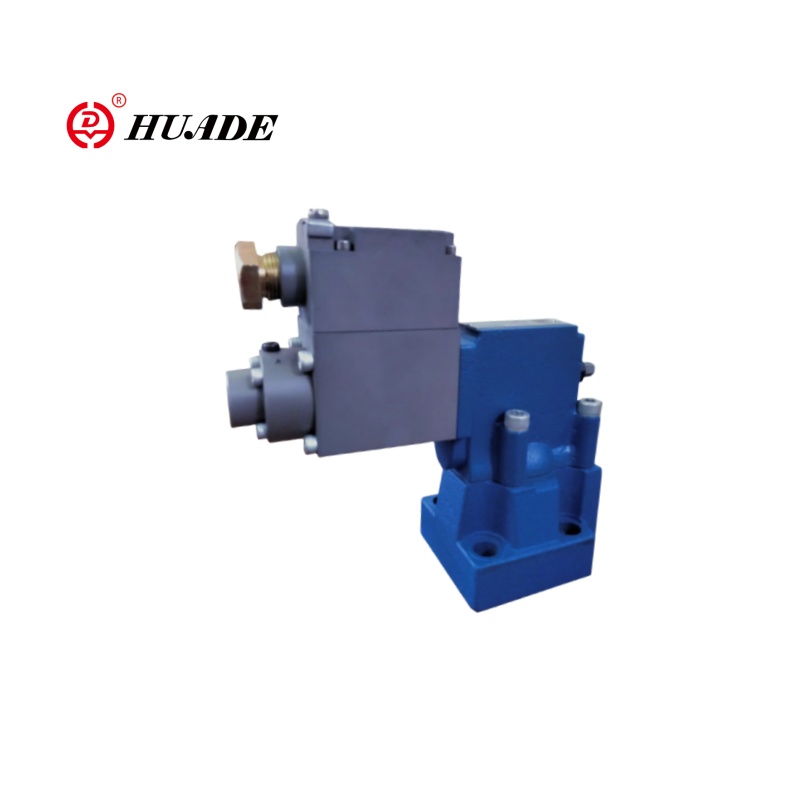

Dibandingkan dengan DBE pelepas tekanan tahan ledakan, Seri DBEM Valve lebih cocok untuk skenario dengan respons dinamis tinggi dan persyaratan cerdas. Kisaran tekanan kerja 50 ~ 315 bar, laju aliran hingga 600 L/mnt (model DBEM 32). Tegangan kerja adalah DC 24V. DBEM Relief Pressure Relief-Explosion mengadopsi desain terintegrasi, dengan penguat digital terintegrasi opsional (modul OBE), kabel yang disederhanakan, dan struktur inti katup plug-in, sehingga tidak perlu membongkar pipa untuk pemeliharaan.
| Cairan | Minyak mineral yang cocok untuk NBR dan FKM Seal |
| Ester fosfat untuk segel fkm | |
| Kisaran suhu cairan ℃ | -30 hingga +80 (NBR Seal) |
| -20 hingga +80 (segel fkm) | |
| Rentang viskositas mm2/S | 2.8 hingga 380 |
| Linearitas | ± 3,5% |
| Pengulangan | ＜ ± 2% |
| Listrik | |
| Sumber Daya | Dc |
| Min.solenoid saat ini MA | 100 |
| Max.solenoid saat ini MA | 800 |
| Resistensi kumparan | 19.5Ω pada 20 ℃, Max.warm Nilai: 28.8Ω |
| Status kerja | Kontinu |
| Max. Suhu Lingkungan Bekerja | +50 ℃ |
| Insulasi ke DIN 40 050 | IP65 |
Fitur:
-Sub-Plate Mounting:
- Pola porting ke DIN 24 340 Form E dan ISO 6264
- Untuk instalasi di manifold
- 4 Peringkat Tekanan
- Max. Keterbatasan tekanan, opsional
- Tipe Amplifier VT-2000 (harus dipesan secara terpisah)
Aplikasi:
DBEM pelepas tekanan tahan ledakan DBEM banyak digunakan dalam industri minyak dan gas, sistem bahan kimia dan farmasi, tambang batubara dan peralatan bawah tanah, kapal dan teknik laut.
Contoh:
PLC tahan ledakan → katup DBEM (amplifier OBE terintegrasi) → sensor tekanan tahan ledakan
↓
Bus Profibus-DP
Katup pelepas tekanan tahan ledakan DBEM adalah katup pelepas tekanan yang dioperasikan oleh pilot. Ini digunakan untuk terus mengatur tekanan dalam sistem hidrolik dengan sinyal listrik.

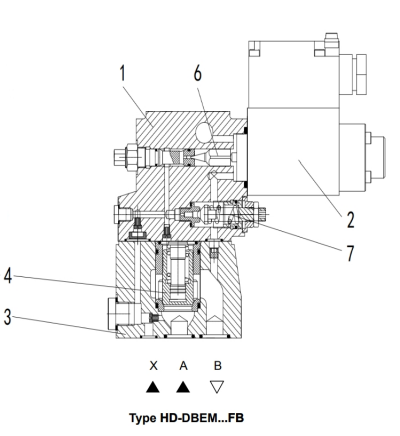

Pada dasarnya katup ini terdiri dari katup pilot (1) dengan solenoid proporsional (2) dan katup utama (3) dengan insert spool utama (4).
Ketik hd-dbe ... fb
Batas tekanan terkait dengan nilai arus listrik dan ditetapkan oleh solenoid proporsional (2). Tekanan sistem diterapkan pada spool utama (4). Pada saat yang sama tekanan diterapkan pada sisi pegas yang dimuat dari spool utama (4) dan Potel Poppet (6) melalui lubang (5) pada katup pilot (1). Jika gaya hidrolik melebihi gaya solenoid, uji coba (6) terbuka. Cairan pilot dapat mengalir kembali ke tangki dan penurunan tekanan yang disebabkan oleh orifices mempengaruhi spool utama (4). Kemudian spool utama (4) membuka saluran dari pompa ke tangki.
Ketik hd-dbem ... fb
Secara opsional katup dapat disuplai dengan katup kontrol pilot yang dimuat pegas tambahan (7) untuk keamanan tekanan maksimum (keamanan tekanan yang berlebihan).

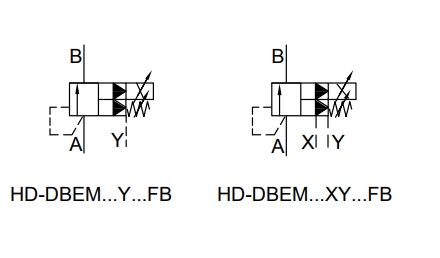

Simbol DBEM Tekanan Tekanan Tekanan Ledakan
