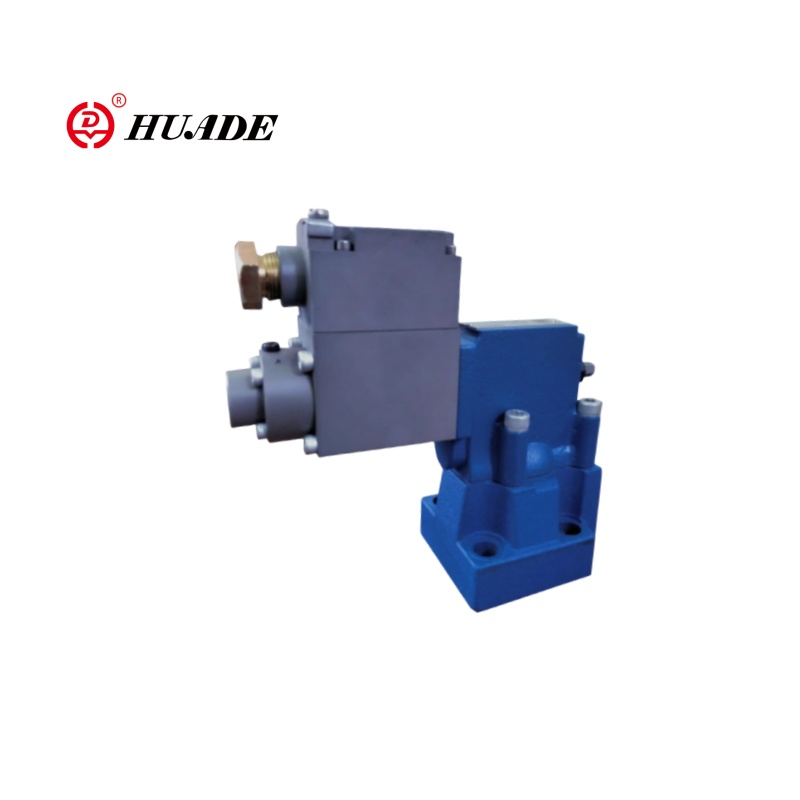

Seri DBE Relief Valve DBE adalah katup pengatur tekanan yang dikontrol secara elektrik yang dirancang untuk lingkungan yang mudah terbakar dan ledakan, dengan regulasi tekanan proporsional yang tepat dan karakteristik tahan ledakan yang aman. Valve Bantuan Proporsional DBE memiliki fungsi bantuan darurat mekanik bawaan, secara otomatis beralih ke tekanan yang aman saat daya mati. Dan lapisan tahan aus pada inti katup dapat memperpanjang masa pakai.
| Cairan | Minyak mineral yang cocok untuk NBR dan FKM Seal |
| Ester fosfat untuk segel fkm | |
| Kisaran suhu cairan ℃ | -30 hingga +80 (NBR Seal) |
| -20 hingga +80 (segel fkm) | |
| Rentang viskositas mm2/S | 2.8 hingga 380 |
| Linearitas | ± 3,5% |
| Pengulangan | ＜ ± 2% |
| Listrik | |
| Sumber Daya | Dc |
| Min.solenoid saat ini MA | 100 |
| Max.solenoid saat ini MA | 800 |
| Resistensi kumparan | 19.5Ω pada 20 ℃, Max.warm Nilai: 28.8Ω |
| Status kerja | Kontinu |
| Max. Suhu Lingkungan Bekerja | +50 ℃ |
| Insulasi ke DIN 40 050 | IP65 |
Fitur:

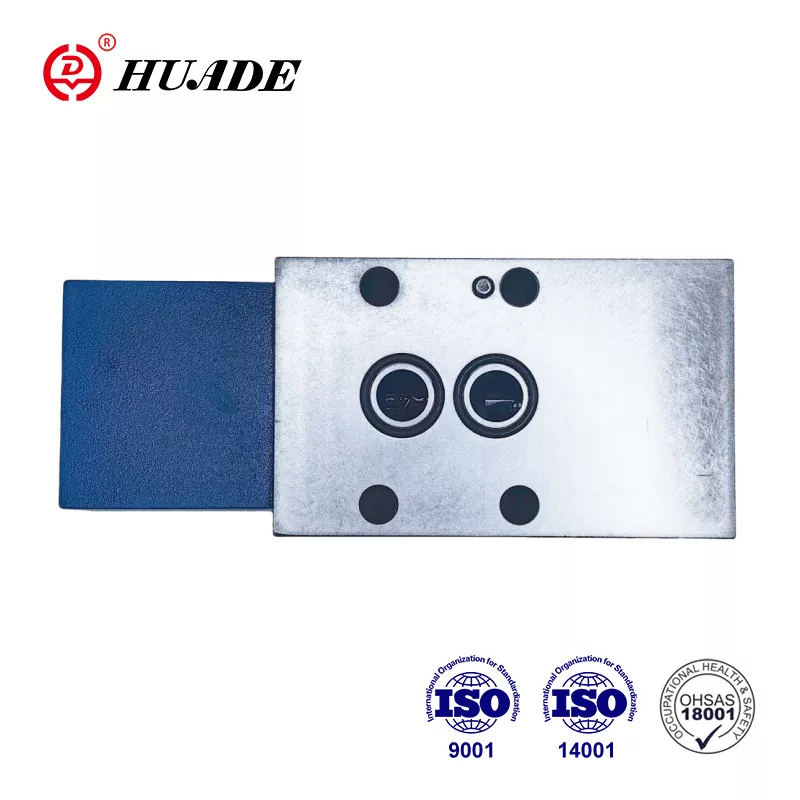

-Sub-Plate Mounting:
- Pola porting ke DIN 24 340 Form E dan ISO 6264
- Untuk instalasi di manifold
- 4 Peringkat Tekanan
- Max. Keterbatasan tekanan, opsional
- Tipe Amplifier VT-2000 (harus dipesan secara terpisah)
Aplikasi:
Katup pelepas tekanan tahan ledakan DBE dapat digunakan untuk pencegah peledakan platform pengeboran (BOP), alat lubang bawah, stasiun kompresi gas alam, penambangan penambangan hidrolik, mesin perisai, peralatan ekstraksi gas, peralatan pengeboran laut dalam, dan mesin dek tahan ledakan.
Contoh:
PLC tahan ledakan → amplifier proporsional eksplosi-proof → katup DBE → aktuator hidrolik
↑
Sensor tekanan tahan ledakan (umpan balik)
Katup pelepas tekanan tahan ledakan DBE adalah katup pelepas tekanan yang dioperasikan oleh pilot. Ini digunakan untuk terus mengatur tekanan dalam sistem hidrolik dengan sinyal listrik.

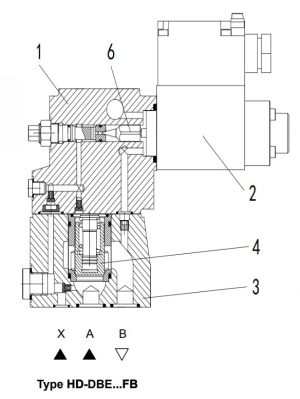

Pada dasarnya katup ini terdiri dari katup pilot (1) dengan solenoid proporsional (2) dan katup utama (3) dengan insert spool utama (4).
Ketik hd-dbe ... fb
Batas tekanan terkait dengan nilai arus listrik dan ditetapkan oleh solenoid proporsional (2). Tekanan sistem diterapkan pada spool utama (4). Pada saat yang sama tekanan diterapkan pada sisi pegas yang dimuat dari spool utama (4) dan Potel Poppet (6) melalui lubang (5) pada katup pilot (1). Jika gaya hidrolik melebihi gaya solenoid, uji coba (6) terbuka. Cairan pilot dapat mengalir kembali ke tangki dan penurunan tekanan yang disebabkan oleh orifices mempengaruhi spool utama (4). Kemudian spool utama (4) membuka saluran dari pompa ke tangki.

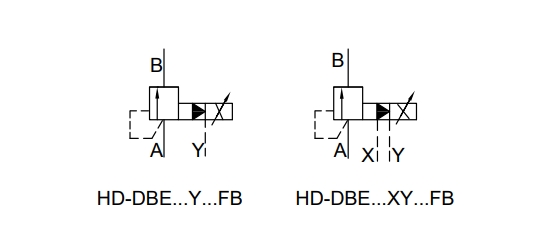

Simbol Katup pelepas tekanan tahan ledakan dbe
