Jika Anda bekerja dengan sistem hidrolik, Anda mungkin pernah mendengar tentang katup kontrol arah Rexroth 4WE 6 J. Katup ini adalah salah satu komponen paling andal dalam hidrolika industri, dan memahami cara kerjanya dapat membantu Anda mengambil keputusan yang lebih baik untuk peralatan Anda.
4WE 6 J dibuat oleh Bosch Rexroth, perusahaan yang terkenal dengan suku cadang hidrolik berkualitas. Katup khusus ini mengontrol arah aliran fluida dalam sistem hidrolik. Anggap saja seperti pengatur lalu lintas oli hidrolik, mengarahkannya ke tempat yang dituju agar mesin bekerja dengan baik.
Apa yang Membuat 4WE 6 J Istimewa
Katup kontrol arah 4WE 6 J untuk Rexroth menonjol karena desainnya. Ini adalah katup yang dioperasikan solenoid, yang berarti menggunakan elektromagnet untuk berpindah posisi. Saat Anda mengirimkan sinyal listrik ke katup, katup tersebut menggerakkan bagian internal yang mengubah arah aliran oli.
Katup ini memiliki konfigurasi 4/3. Angka "4" berarti memiliki empat port tempat saluran hidrolik terhubung. Angka "3" berarti ia mempunyai tiga posisi yang dapat dipindahkan. Di posisi tengah, semua port ditutup. Hal ini penting untuk keselamatan karena jika katup tidak diberi tahu apa yang harus dilakukan, katup akan menghalangi semua aliran dan menjaga semuanya tetap terkunci di tempatnya.
Katup menggunakan pegas untuk kembali ke posisi tengah ini secara otomatis. Saat Anda mematikan sinyal listrik, pegas mendorong kumparan internal kembali ke tengah. Desain yang berpusat pada pegas ini dapat diandalkan dan telah diuji pada ribuan alat berat selama bertahun-tahun.
Cara Kerja Kumparan "J".
Huruf "J" pada namanya memberitahu Anda tentang jenis spool di dalam katup. Huruf yang berbeda berarti pola aliran yang berbeda, dan spool J memiliki tujuan tertentu. Di posisi tengah, keempat port diblokir. Tidak ada yang mengalir masuk atau keluar. Ini disebut konfigurasi pusat tertutup.
Saat Anda memberi energi pada satu solenoid, katup akan bergeser untuk menghubungkan tekanan ke satu port kerja sambil memblokir port kerja lainnya. Beralih ke solenoid lain, dan sambungannya terbalik. Ini memberi Anda kontrol yang tepat terhadap arah pergerakan silinder hidrolik atau motor Anda.
Desain tengah tertutup dari katup kontrol arah 4WE 6 J untuk Rexroth membuatnya sempurna untuk mesin yang perlu menahan posisi saat berhenti. Peralatan mesin, mesin cetak injeksi, dan mesin press semuanya mendapat manfaat dari fitur ini. Saat katup berada pada posisi netral, aktuator Anda tetap berada di tempatnya tanpa melayang.
Spesifikasi Teknis Yang Harus Anda Ketahui
4WE 6 J menggunakan pola pemasangan standar NG6, disebut juga CETOP 03. Standarisasi ini berarti Anda dapat menggantinya dengan katup NG6 lain jika diperlukan. Lubang pemasangan diberi jarak yang tepat, dengan empat ulir M5 dalam pola tertentu yang sesuai dengan standar industri.
Katup ini mampu menangani tekanan hingga 350 bar pada port utama. Laju aliran maksimum adalah 80 liter per menit bila menggunakan solenoid DC. Katup bekerja dengan oli hidrolik yang memiliki viskositas antara 10 dan 500 mm²/s dan dapat beroperasi pada suhu dari -20°C hingga +80°C.
Waktu respons penting dalam sistem hidrolik. 4WE 6 J berpindah posisi dalam waktu sekitar 20 hingga 70 milidetik saat Anda menyalakannya, dan 10 hingga 60 milidetik saat Anda mematikannya. Respons cepat ini membantu alat berat bekerja dengan lancar tanpa penundaan.
Solenoida hadir dalam pilihan voltase berbeda. Pilihan umum termasuk 24V DC, yang paling populer di lingkungan industri. Anda juga bisa mendapatkan versi 12V DC, 110V AC, atau 230V AC. Versi DC menggunakan daya sekitar 30 watt dan dapat bekerja terus menerus tanpa terlalu panas.
Dimana Katup Ini Digunakan
Fasilitas manufaktur menggunakan katup kontrol arah 4WE 6 J untuk Rexroth dalam banyak aplikasi. Di bengkel mesin, katup ini mengontrol pergerakan alat pemotong dan penahan benda kerja. Fitur tengah yang tertutup mencegah gerakan yang tidak diinginkan saat alat berat dalam keadaan idle, sehingga meningkatkan keselamatan dan presisi.
Mesin cetak injeksi mengandalkan katup ini untuk mengontrol pembukaan dan penutupan cetakan. Kecepatan peralihan yang cepat membantu mempertahankan tingkat produksi, dan pemusatan yang andal memastikan kualitas komponen yang konsisten. Beberapa mesin cetak melakukan siklus ribuan kali per hari, dan 4WE 6 J dapat menangani hingga 15.000 siklus per jam.
Mesin press menggunakan katup ini untuk mengontrol pergerakan ram. Kemampuan untuk menahan tekanan ketika berada di tengah sangat penting untuk operasi pembentukan yang mengharuskan benda kerja dipegang dengan kuat selama pemrosesan. Peringkat tekanan tinggi katup sebesar 350 bar memberikan banyak kapasitas untuk aplikasi yang menuntut.
Jalur produksi otomatis sering kali memiliki beberapa katup 4WE 6 J yang bekerja bersamaan. Setiap katup mengontrol silinder atau motor yang berbeda, dan semuanya berkoordinasi untuk memindahkan produk melalui berbagai stasiun. Pemasangan standar membuat pemasangan dan pemeliharaan lebih mudah di seluruh sistem.
Membaca Nomor Model
Rexroth menggunakan sistem pengkodean terperinci untuk katupnya. Nomor model lengkap umumnya mungkin 4WE 6 J6X/EG24N9K4. Setiap bagian dari kode ini memberi tahu Anda sesuatu yang spesifik tentang katup.
Huruf "4WE" di awal memberi tahu Anda bahwa ini adalah katup pengarah empat arah yang dioperasikan solenoid. Angka "6" berarti ukurannya NG6. "J" adalah tipe spool yang kita bahas sebelumnya. "6X" mengacu pada seri komponen, yang berkaitan dengan karakteristik kinerja.
Setelah garis miring, "E" menunjukkan bahwa ia memiliki solenoid pin basah yang berada di dalam oli hidrolik. "G24" berarti menggunakan daya 24V DC. Huruf "N" memberi tahu Anda tentang bahan segel, dengan N adalah segel karet NBR standar. Bagian "9K4" mencakup opsi tambahan seperti fitur penggantian manual dan jenis konektor.
Memahami pengkodean ini membantu ketika memesan katup pengganti atau membandingkan model yang berbeda. Katup kontrol arah 4WE 6 J untuk Rexroth dapat memiliki banyak variasi berdasarkan kebutuhan spesifik Anda, dan nomor model mencakup semua detail ini.
Masalah Umum dan Solusinya
Seperti komponen mekanis lainnya, katup ini dapat mengalami masalah seiring berjalannya waktu. Masalah yang paling umum terjadi adalah lengket, dimana spool tidak bergerak mulus di dalam badan katup. Hal ini biasanya terjadi karena adanya kontaminasi pada oli hidrolik.
Jarak bebas internal pada 4WE 6 J sangat kecil, antara 3 dan 13 mikrometer. Itu lebih kecil dari rambut manusia. Ketika partikel kotoran masuk ke dalam oli, partikel tersebut dapat tersangkut di ruang sempit tersebut dan mencegah spul bergerak. Hal ini disebut dengan silt-lock (penguncian lumpur), dan dapat merusak katup jika tidak ditangani.
Menjaga oli hidrolik Anda tetap bersih akan mencegah sebagian besar masalah. Gunakan filter yang memenuhi standar kebersihan ISO 4406 20/18/15 atau lebih baik. Ganti filter secara teratur dan perhatikan tanda-tanda kontaminasi seperti oli keruh atau suara bising yang tidak biasa dari sistem.
Kelelahan koil adalah masalah lain yang dapat terjadi. Jika kumparan macet dan tidak dapat bergerak, solenoid akan menarik lebih banyak arus untuk mencoba mendorongnya. Arus ekstra ini menimbulkan panas yang dapat merusak gulungan kumparan. Katup versi AC lebih rentan terhadap masalah ini dibandingkan versi DC.
Memeriksa pasokan listrik membantu mencegah masalah koil. Pastikan voltase Anda tetap dalam 10% dari voltase pengenal. Sambungan harus bersih dan kencang, dengan penyegelan yang baik terhadap kelembapan. Katup menggunakan konektor berperingkat IP65 atau IP67 tergantung pada versinya, jadi jagalah segel ini dengan benar.
Kebocoran internal meningkat seiring bertambahnya usia katup. Ini adalah keausan normal, namun kebocoran yang berlebihan mempengaruhi kinerja sistem. Jika Anda melihat kecepatan aktuator lebih lambat atau gaya penahan berkurang, kebocoran internal mungkin menjadi penyebabnya. Menguji penurunan tekanan pada katup dapat membantu mendiagnosis masalah ini.
Tip Perawatan
Perawatan rutin menjaga katup kontrol arah 4WE 6 J untuk Rexroth Anda bekerja dengan andal. Katupnya sendiri tidak memerlukan banyak perhatian, tetapi sistem hidrolik di sekitarnya memerlukannya. Mengikuti beberapa praktik sederhana akan memperpanjang umur katup secara signifikan.
Kualitas minyak adalah hal yang paling penting. Ikuti prinsip "bersih, sejuk, dan kering". Minyak bersih mencegah kontaminasi. Oli dingin mengurangi keausan dan memperpanjang umur komponen. Oli kering mencegah korosi dan menjaga viskositas yang tepat. Uji oli Anda secara berkala dan ganti sesuai rekomendasi pabrikan.
Kontrol suhu juga membantu. Katup dapat beroperasi hingga suhu 80°C, tetapi pengoperasian yang lebih dingin lebih baik untuk umur panjang. Jika sistem Anda menjadi panas, pertimbangkan untuk menambahkan penukar panas. Kumparan solenoid dapat mencapai suhu 150°C pada permukaannya, tetapi pengoperasian yang lebih dingin mengurangi tekanan listrik.
Banyak katup 4WE 6 J menyertakan opsi penggantian manual. Ini memungkinkan Anda menggerakkan katup dengan tangan saat mesin mati atau selama pemecahan masalah. Saat menggunakan pengesampingan manual, pertahankan tekanan sistem di bawah 50 bar untuk menghindari tenaga yang berlebihan. Jangan pernah menekan kedua pengesampingan manual secara bersamaan.
Posisi pemasangan tidak terlalu membatasi katup. Anda dapat memasangnya dalam orientasi apa pun, meskipun pemasangan horizontal sering kali berfungsi paling baik untuk pembuangan panas. Pastikan ada ruang yang cukup di sekitar solenoida untuk sirkulasi udara pendingin.
Alternatif dan Kompatibilitas

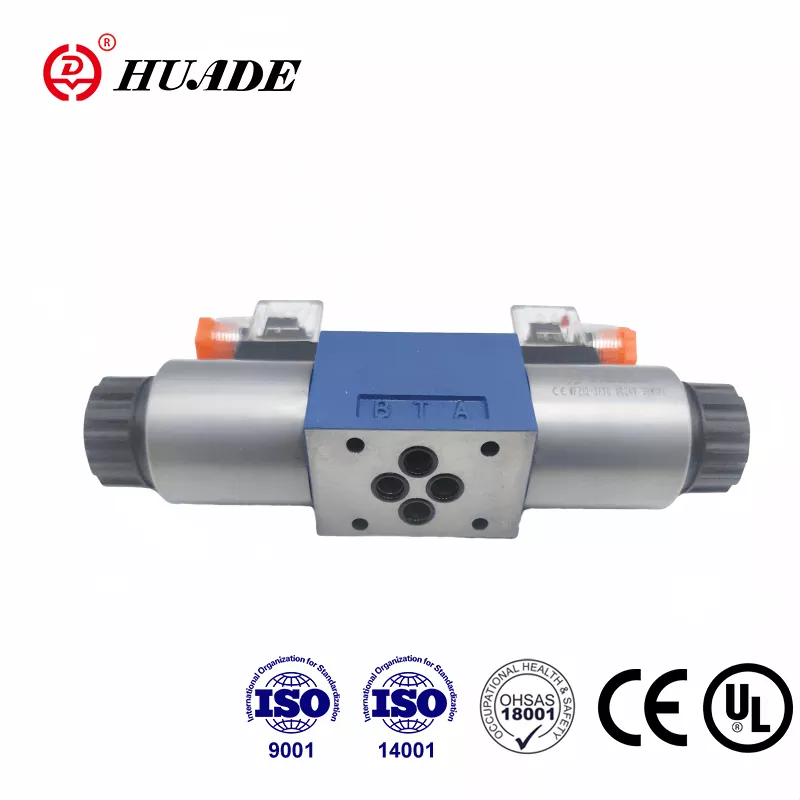

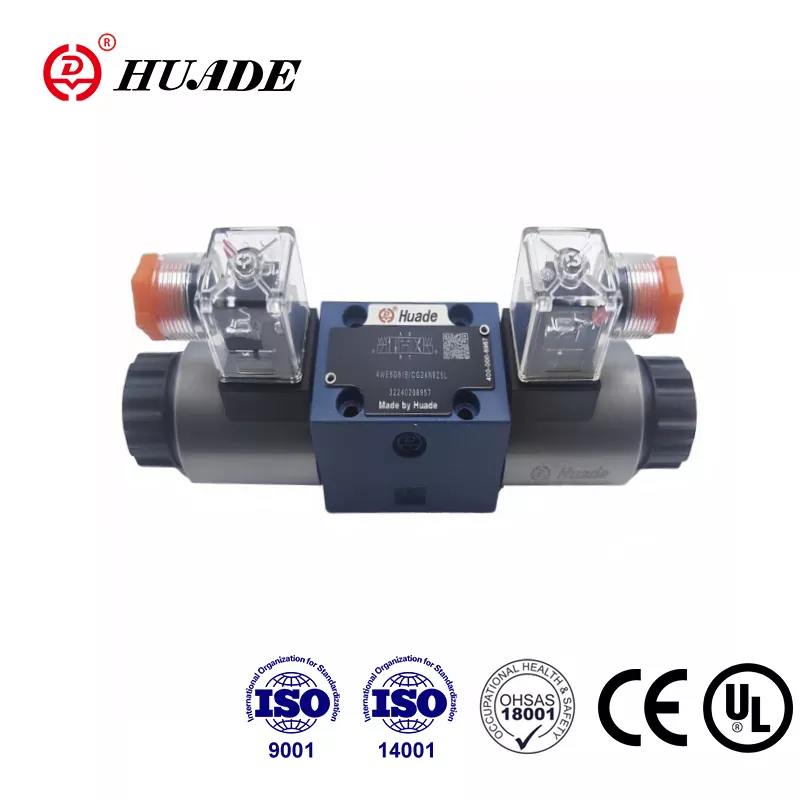

Meskipun Rexroth membuat katup berkualitas, produsen lain menawarkan alternatif yang kompatibel. Memahami pilihan Anda membantu sumber daya dan manajemen biaya. Katup apa pun dengan pola pemasangan NG6 secara fisik dapat dipasang di tempat pemasangan 4WE 6 J.
Yuken membuat DSG-01-3C3, yang menyediakan fungsionalitas serupa dengan spool tengah tertutup. Parker menawarkan seri D1VW dengan laju aliran yang sebanding. Eaton Vickers memiliki model DG4V-3-6C. Alternatif ini biasanya berharga 20% hingga 30% lebih murah dibandingkan suku cadang Rexroth asli.
Saat mempertimbangkan alternatif, cocokkan peringkat tekanan, kapasitas aliran, dan spesifikasi kelistrikan dengan hati-hati. Tidak semua katup NG6 diciptakan sama. Beberapa mungkin memiliki waktu respons atau karakteristik peralihan berbeda yang memengaruhi aplikasi Anda.
Katup kontrol arah 4WE 6 J untuk Rexroth memiliki rekam jejak yang terbukti dengan waktu rata-rata antar kegagalan diukur dalam beberapa tahun. Beberapa merek alternatif mungkin tidak dapat menandingi keandalan ini. Untuk aplikasi kritis, biaya tambahan suku cadang Rexroth asli sering kali masuk akal.
Layanan pembangunan kembali menawarkan pilihan lain. Beberapa perusahaan berspesialisasi dalam perbaikan katup hidrolik. Mereka membongkar, membersihkan, mengganti komponen yang aus, dan menguji katup ke kondisi seperti baru. Katup yang dibuat ulang harganya lebih murah dibandingkan katup baru dan dapat bekerja dengan baik untuk aplikasi yang tidak terlalu menuntut.
Tempat Membeli
Menemukan pemasok untuk 4WE 6 J seharusnya tidak sulit. Bosch Rexroth memiliki toko online resmi di [store.boschrexroth.com](http://store.boschrexroth.com/) di mana Anda dapat memesan langsung. Ini menjamin suku cadang asli dan cakupan garansi yang tepat.
Distributor industri menyediakan katup ini secara regional. Perusahaan seperti Motion Industries, Applied Industrial Technologies, dan spesialis hidrolik lainnya menjual produk Rexroth. Bekerja sama dengan distributor lokal memberi Anda dukungan teknis dan pengiriman lebih cepat untuk kebutuhan mendesak.
Pasar online seperti eBay memiliki katup baru dan bekas. Harga untuk unit baru biasanya berkisar antara $300 hingga $500 tergantung pada model dan opsi spesifik. Katup bekas dijual seharga $100 hingga $250, meskipun Anda menukar cakupan garansi dengan biaya lebih rendah.
Pemasok Asia di platform seperti Shopee atau Alibaba menawarkan versi yang kompatibel dengan harga lebih rendah, terkadang sekitar $150. Kualitas bervariasi tergantung sumbernya, jadi telitilah penjualnya dengan cermat jika Anda memilih rute ini. Untuk aplikasi penting, tetap gunakan pemasok terkenal.
Saat memesan, siapkan nomor model lengkap Anda. Katup kontrol arah 4WE 6 J untuk Rexroth hadir dalam banyak konfigurasi, dan tegangan atau jenis konektor yang salah akan menimbulkan masalah. Periksa kembali spesifikasi kelistrikan dan detail pemasangan sebelum membeli.
Pertimbangan Instalasi
Memasang 4WE 6 J dengan benar memastikan kinerja yang baik dan umur yang panjang. Mulailah dengan permukaan pemasangan yang bersih. Katup menutup permukaan ini, dan goresan atau kotoran apa pun dapat menyebabkan kebocoran. Gunakan torsi baut yang tepat pada sekrup pemasangan untuk menghindari distorsi pada badan katup.
Koneksi port harus bersih dan berukuran tepat. Katup menggunakan ukuran port NG6 standar, dan saluran hidraulik Anda harus sesuai. Penggunaan saluran berukuran kecil membatasi aliran dan meningkatkan penurunan tekanan. Garis yang terlalu besar membuang-buang ruang tetapi tidak mengganggu kinerja.
Saat menyambungkan daya listrik, ikuti diagram pengkabelan untuk model spesifik Anda. Solenoida biasanya terhubung ke pengontrol atau sakelar yang memberikan tegangan yang sesuai. Beberapa model menyertakan lampu indikator untuk menunjukkan solenoid mana yang diberi energi, sehingga membantu selama pemecahan masalah.
Pertimbangkan untuk menambahkan pengukur tekanan pada titik-titik penting dalam sistem Anda. Memantau tekanan pada port katup membantu mendiagnosis masalah dan mengoptimalkan kinerja. Sakelar tekanan dapat menyediakan interlock pengaman untuk mencegah pengoperasian di luar parameter aman.
Bekerja dengan Cairan Berbeda
Sebagian besar sistem hidrolik menggunakan oli mineral, dan 4WE 6 J bekerja sempurna dengan cairan ini. Segel NBR standar menangani oli berbahan dasar minyak bumi pada rentang suhu yang luas. Ini mencakup sebagian besar aplikasi industri.
Beberapa sistem memerlukan cairan ramah lingkungan seperti HFC (air glikol) atau HFD (ester sintetis). Katup kontrol arah 4WE 6 J untuk Rexroth dapat bekerja dengan cairan ini, tetapi Anda memerlukan bahan segel yang tepat. Pesan katup dengan segel FKM (Viton), yang ditandai dengan "V" pada kode model, bukan "N".
Cairan berbahan dasar air mengurangi masa pakai dibandingkan minyak mineral. Rexroth memperkirakan masa pakainya sekitar 30% lebih pendek jika menggunakan cairan HFC. Peningkatan keausan disebabkan oleh sifat pelumasan yang berbeda dan potensi kavitasi. Jika Anda harus menggunakan cairan ini, pertimbangkan komponen yang berukuran sedikit lebih besar sebagai kompensasi.
Batas suhu pengoperasian juga berubah pada fluida yang berbeda. Cairan HFC membatasi suhu maksimum hingga 50°C, bukan batas 80°C dengan minyak mineral. Rencanakan sistem pendingin Anda dengan tepat jika Anda menggunakan cairan hidrolik alternatif.
Memahami Kurva Kinerja
Rexroth menyediakan data kinerja dalam manual teknis yang menunjukkan bagaimana katup berperilaku dalam kondisi berbeda. Kurva penurunan tekanan menunjukkan berapa banyak tekanan yang hilang saat mendorong oli melalui katup pada berbagai laju aliran. Untuk spool J, diperkirakan terjadi penurunan tekanan sekitar 2 bar pada 20 liter per menit.
Penurunan tekanan ini menunjukkan energi yang terbuang di sistem Anda. Laju aliran yang lebih tinggi menciptakan penurunan tekanan yang lebih besar, mengikuti hubungan yang melengkung. Saat merancang sirkuit hidrolik, perhitungkan kerugian ini untuk memastikan aktuator menerima tekanan yang memadai.
Angka batas daya untuk katup kontrol arah 4WE 6 J untuk Rexroth adalah 8. Ini adalah metrik khusus Rexroth yang menghubungkan aliran, tekanan, dan viskositas oli dengan pembangkitan panas. Tetap di bawah batas ini akan mencegah panas berlebih selama pengoperasian terus-menerus.
Frekuensi peralihan mempengaruhi umur katup. Meskipun katup dapat berputar hingga 15.000 kali per jam secara mekanis, aplikasi pada umumnya berjalan jauh lebih lambat. Kecepatan bersepeda yang lebih tinggi mempercepat keausan pada seal dan komponen solenoid. Sesuaikan frekuensi pengoperasian Anda dengan kebutuhan sebenarnya, bukan memaksimalkannya.
Dokumentasi dan Dukungan
Bosch Rexroth menyediakan dokumentasi teknis terperinci untuk katupnya. Lembar katalog utama menunjukkan dimensi, detail pemasangan, dan spesifikasi dasar. Manual yang lebih rinci menjelaskan prosedur instalasi, persyaratan pemeliharaan, dan langkah pemecahan masalah.
Anda dapat mengunduh dokumen-dokumen ini dari situs Rexroth atau memintanya dari distributor. Memiliki manual teknis untuk model spesifik Anda akan membantu selama pemasangan dan pemeliharaan. Dokumen tersebut menyertakan simbol hidrolik yang menunjukkan cara merepresentasikan katup dalam diagram sirkuit.
Tim dukungan teknis Rexroth dapat membantu menjawab pertanyaan lamaran. Jika Anda tidak yakin apakah 4WE 6 J sesuai dengan kebutuhan Anda, mereka dapat merekomendasikan alternatif atau menyarankan modifikasi. Dukungan ini sangat berharga ketika merancang sistem baru atau meningkatkan peralatan yang sudah ada.
Alat seleksi online memungkinkan Anda mengonfigurasi katup berdasarkan kebutuhan Anda. Masukkan laju aliran, tekanan, voltase, dan parameter lainnya, dan alat akan menyarankan model yang sesuai. Ini membantu memastikan Anda mendapatkan apa yang Anda perlukan tanpa menguraikan nomor model secara manual.
Pikiran Terakhir
Katup kontrol arah 4WE 6 J untuk Rexroth mewakili teknologi yang telah terbukti dalam kontrol hidrolik. Desainnya yang dioperasikan dengan solenoid dan berpusat pada pegas dengan posisi tengah tertutup melayani banyak aplikasi di seluruh dunia. Memahami cara kerjanya membantu Anda menggunakannya secara efektif dan memeliharanya dengan benar.
Keunggulan utamanya mencakup pemasangan NG6 yang terstandarisasi, fungsi pusat tertutup yang andal, serta ketersediaan suku cadang dan dukungan yang luas. Katup menangani tekanan tinggi dan memberikan peralihan responsif untuk kontrol yang presisi. Berbagai opsi dan konfigurasi voltase disesuaikan dengan kebutuhan alat berat yang berbeda.
Pemasangan dan pemeliharaan yang tepat menjaga katup ini tetap berfungsi selama bertahun-tahun. Oli hidrolik yang bersih merupakan faktor terpenting dalam umur katup yang panjang. Penggantian filter secara teratur dan perhatian terhadap suhu pengoperasian mencegah sebagian besar masalah sebelum terjadi.
Baik Anda mengganti katup yang rusak, merancang mesin baru, atau hanya mencoba memahami peralatan yang ada, 4WE 6 J patut dipertimbangkan. Kinerjanya yang telah terbukti selama puluhan tahun dalam aplikasi industri yang menuntut menunjukkan kualitas dan keandalannya. Dengan perawatan yang tepat, katup ini akan melayani sistem hidrolik Anda dengan baik selama bertahun-tahun.
