Saat Anda bekerja dengan sistem hidrolik, menjaga agar cairan tetap mengalir ke arah yang benar lebih penting daripada yang Anda kira. Pelat sandwich katup periksa Z1S dari Bosch Rexroth melakukan hal tersebut—memungkinkan cairan lewat satu arah sekaligus menghalanginya agar tidak mengalir mundur. Pekerjaan sederhana ini sangat penting dalam segala hal mulai dari mesin pabrik hingga peralatan konstruksi.
Apa yang Membuat Pelat Sandwich Katup Periksa Z1S Berbeda
Pelat sandwich katup periksa Z1S mendapatkan namanya dari cara pemasangannya. Alih-alih dihubungkan dengan selang dan alat kelengkapan, ia berada di antara komponen lain seperti lapisan sandwich. Desain ini menghemat ruang dan mengurangi jumlah titik sambungan yang dapat menyebabkan kebocoran. Katup ini menggunakan mekanisme si kecil bermuatan pegas yang menutup rapat terhadap aliran balik, mencapai kebocoran mendekati nol bahkan ketika tekanan mencapai 350 bar.
Desain pelat sandwich katup periksa bekerja dengan baik di ruang sempit. Pembuat mesin sering kali menumpuk beberapa unit Z1S secara vertikal di manifold hidrolik, menciptakan sirkuit kontrol yang rumit tanpa menambahkan pipa eksternal yang besar. Pendekatan modular ini mengikuti standar ISO 4401, yang berarti pelat sandwich katup periksa Z1S cocok dengan komponen dari berbagai produsen.
Cara Kerja Pelat Sandwich Katup Periksa Z1S
Di dalam setiap pelat sandwich katup periksa Z1S terdapat si kecil—biasanya terbuat dari plastik berperforma tinggi—yang dipasang pada dudukannya dengan pegas. Ketika tekanan fluida dari arah depan mencapai ambang tekanan retak, si kecil terangkat dan fluida mengalir melaluinya. Saat tekanan turun atau berbalik, pegas mendorong si kecil kembali ke bawah, menutup saluran tersebut.
Seri Z1S menawarkan tekanan retak yang berbeda: opsi 0,5, 1,5, 3, dan 5 bar. Tekanan retak yang lebih rendah bekerja lebih baik pada sistem yang menginginkan resistensi minimal, sementara pengaturan yang lebih tinggi mencegah pembukaan yang tidak disengaja akibat lonjakan tekanan. Konfigurasi pelat sandwich katup periksa menangani aliran hingga 40 liter per menit dalam model ukuran 6 dan 100 liter per menit dalam ukuran 10 varian.
Memilih Pelat Sandwich Katup Periksa Z1S yang Tepat
Bosch Rexroth membuat delapan varian fungsi penutupan yang berbeda pada pelat sandwich katup periksa Z1S. Beberapa memblokir aliran dalam satu saluran sementara yang lain menangani saluran ganda secara bersamaan. Versi yang paling umum memblokir aliran dari port A2 ke A1, tetapi Anda akan menemukan opsi untuk hampir semua konfigurasi sirkuit.
Ukuran penting saat memilih pelat sandwich katup periksa Anda. Ukuran 6 Z1S memiliki berat sekitar 0,8 kilogram dan mampu menangani tekanan hingga 350 bar. Ukuran 10 unit lebih besar dengan berat 2,3 kilogram namun mampu mengalirkan 100 liter per menit. Kedua versi ini dapat digunakan dengan oli hidrolik mineral dan dapat disesuaikan untuk cairan yang dapat terbiodegradasi jika Anda memilih seal yang kompatibel.
Bahan segel mempengaruhi kinerja secara signifikan. Segel FKM standar menangani sebagian besar aplikasi dengan baik, terutama ketika kecepatan fluida melebihi 4 meter per detik. Untuk tekanan yang lebih rendah dan situasi aliran yang lebih lambat, segel NBR yang lembut mengurangi keausan pada permukaan yang menyatu. Pelat sandwich katup periksa Anda akan bertahan lebih lama jika segelnya sesuai dengan kondisi pengoperasian Anda.
Memasang Pelat Sandwich Katup Periksa Z1S Anda
Melakukan pemasangan dengan benar menentukan seberapa baik kinerja pelat sandwich katup periksa Z1S Anda. Permukaan pemasangan harus rata dalam 0,01 milimeter per 100 milimeter dan halus dengan kekasaran permukaan tidak lebih dari 4 mikrometer. Spesifikasi ini mungkin terdengar tepat, namun mencegah kebocoran yang dapat berkembang seiring berjalannya waktu.
Pelat sandwich katup periksa dipasang dengan empat sekrup—M5 untuk model ukuran 6 atau M6 untuk model ukuran 10. Torsi penting di sini. Unit ukuran 6 membutuhkan 8 hingga 10 newton meter sedangkan ukuran 10 membutuhkan 15,5 newton meter plus atau minus 10 persen. Menggunakan sekrup dengan kelas kekuatan 10.9 memastikan pemasangan tetap aman bahkan di bawah getaran.
Anda dapat memasang pelat sandwich katup periksa Z1S dalam orientasi apa pun. Desainnya tidak bergantung pada gravitasi untuk berfungsi. Pastikan saja bushing plastik biru yang disertakan pada beberapa model tetap terlindungi selama perakitan. Busing ini memberikan penyegelan tambahan dan tidak boleh rusak atau dilepas kecuali Anda mengganti seluruh katup.
Tempat Pelat Sandwich Katup Periksa Z1S Berfungsi Paling Baik
Pengepres hidrolik mengandalkan pelat sandwich katup periksa untuk menahan beban dengan aman. Saat mesin press berhenti sejenak di antara siklus, Z1S mencegah fluida mengalir mundur, sehingga mesin press akan melayang ke bawah. Fungsi penahan beban ini penting untuk keselamatan dan presisi.
Peralatan mesin menggunakan pelat sandwich katup periksa Z1S pada spindel CNC dan pengubah alat. Desain sandwich yang ringkas cocok dengan ruang sempit di sekitar komponen yang berputar. Sirkuit kecepatan tinggi pada mesin ini mendapat manfaat dari opsi segel logam pada katup, yang menangani kecepatan di atas 4 meter per detik tanpa keausan berlebihan.
Peralatan bergerak seperti ekskavator dan derek memerlukan kontrol aliran yang andal dalam kondisi yang menantang. Pelat sandwich katup periksa Z1S menangani perubahan suhu dan getaran yang umum terjadi di lokasi konstruksi. Varian miring dari pelat sandwich katup periksa membantu mengarahkan aliran fluida secara efisien dalam ruang sempit pada mesin bergerak.
Merawat Pelat Sandwich Katup Periksa Z1S Anda
Cairan hidrolik yang bersih menjaga pelat sandwich katup periksa Anda berfungsi dengan baik. Bosch Rexroth menetapkan kelas kontaminasi ISO 4406 20/18/15, yang memerlukan filtrasi hingga 20 mikrometer. Cairan kotor menyebabkan si kecil menempel atau aus sebelum waktunya, sehingga menyebabkan kebocoran atau kegagalan penutupan.
Inspeksi rutin harus memeriksa kebocoran eksternal di sekitar permukaan pemasangan dan mengukur penurunan tekanan di seluruh katup. Peningkatan penurunan tekanan sering kali menandakan kontaminasi yang menumpuk di dalam. Pelat sandwich katup periksa Z1S tidak menawarkan opsi perbaikan lapangan—jika rakitan si kecil internal gagal, Anda mengganti seluruh unit.
Suhu memengaruhi kinerja pelat sandwich katup periksa Anda. Z1S beroperasi dari -20°C hingga +80°C, cocok dengan sebagian besar rentang suhu cairan hidrolik. Viskositas cairan harus tetap antara 2,8 dan 500 milimeter persegi per detik. Di luar kisaran ini, katup mungkin tidak terbuka pada tekanan retak yang ditentukan atau mungkin terjadi kebocoran.
Memecahkan Masalah Umum Pelat Sandwich Katup Periksa Z1S
Jika pelat sandwich katup periksa tidak terbuka, masalah biasanya disebabkan oleh kontaminasi. Membilas sistem sesuai dengan standar kebersihan ISO sering kali menyelesaikan masalah yang sulit. Jika pembilasan tidak berhasil, pegas mungkin sudah lelah dan perlu diganti—yang berarti mengganti seluruh katup.
Kebocoran berlebihan melalui pelat sandwich katup periksa Z1S Anda biasanya disebabkan oleh segel yang aus atau penggunaan cairan yang tidak kompatibel dengan bahan segel. Periksa apakah Anda menjalankan jenis oli hidrolik yang benar dan segelnya sesuai dengan aplikasi Anda. Cairan berbasis bio memerlukan segel yang berbeda dari minyak mineral standar.
Penurunan tekanan yang tinggi pada katup menunjukkan bahwa Anda mungkin telah memilih tekanan retak yang salah atau adanya serpihan yang membatasi aliran. Pelat sandwich katup periksa harus menunjukkan peningkatan tekanan bertahap seiring laju aliran. Lonjakan penurunan tekanan yang tiba-tiba menunjukkan penyumbatan internal yang memerlukan penggantian katup.
Pengoperasian yang bising sering kali disebabkan oleh kavitasi—ketika kecepatan fluida menjadi terlalu tinggi dan menciptakan gelembung uap yang pecah dengan hebat. Menambahkan peredam aliran di bagian hulu atau beralih ke pelat sandwich katup periksa dengan segel logam dapat mengurangi kebisingan kavitasi. Terkadang peningkatan tekanan sistem menghilangkan kondisi yang menyebabkan kavitasi.
Membandingkan Pelat Sandwich Katup Periksa Z1S dengan Opsi Lain
Katup periksa inline harganya lebih murah dibandingkan pelat sandwich tetapi memakan lebih banyak ruang dan memerlukan sambungan selang tambahan. Pelat sandwich katup periksa Z1S terintegrasi langsung ke tumpukan katup Anda, menghilangkan empat ujung selang dan potensi titik kebocorannya. Untuk sistem yang dipasang di manifold, desain sandwich lebih masuk akal.
Katup periksa yang dioperasikan pilot menawarkan kemampuan kendali jarak jauh yang tidak dimiliki oleh pelat sandwich katup periksa Z1S. Namun, sistem ini memerlukan jalur pilot dan katup kontrol tambahan, sehingga menambah kompleksitas yang mungkin tidak diperlukan oleh sistem Anda. Untuk kontrol aliran satu arah yang sederhana, Z1S yang dioperasikan langsung memberikan kinerja yang andal tanpa komponen tambahan.

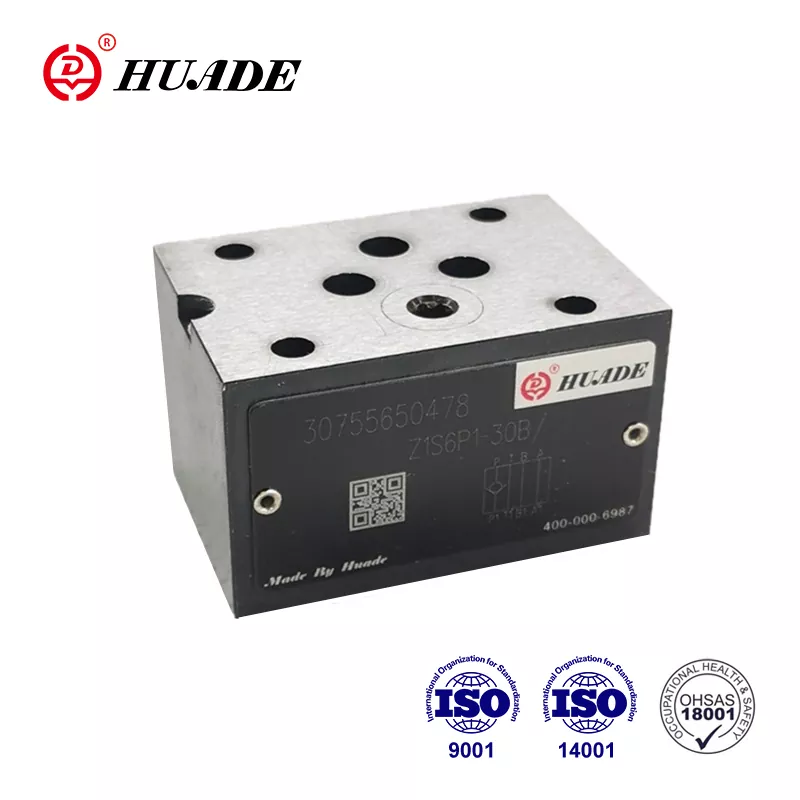

Produsen alternatif seperti Huade dan Hengli memproduksi pelat sandwich katup periksa yang kompatibel dengan standar ISO 4401. Opsi ini harganya 30 hingga 50 persen lebih murah dibandingkan unit Bosch Rexroth asli. Kualitasnya biasanya memenuhi persyaratan untuk aplikasi non-kritis, namun katup Z1S asli menawarkan keandalan yang terbukti dalam lingkungan yang menuntut.
Mendapatkan Hasil Maksimal dari Pelat Sandwich Katup Periksa Z1S Anda
Pelat sandwich katup periksa Z1S menghadirkan kontrol aliran satu arah yang andal saat Anda mencocokkan katup dengan aplikasi Anda. Memilih tekanan retak, jenis segel, dan ukuran yang tepat akan memastikan kinerja optimal. Pemasangan yang tepat dengan torsi yang benar dan persiapan permukaan mencegah kebocoran. Menjaga cairan tetap bersih dan tetap berada dalam batas suhu akan memperpanjang masa pakai.
Pelat sandwich katup periksa ini bekerja dalam sistem dengan tekanan mulai dari 0,5 bar hingga 350 bar dan menangani minyak mineral atau cairan yang dapat terbiodegradasi dengan segel yang sesuai. Pemasangan sandwich yang ringkas mengurangi kebutuhan ruang sekaligus menyediakan pengoperasian bebas kebocoran. Baik Anda merancang sistem hidraulik baru atau meningkatkan sistem yang sudah ada, pelat sandwich katup periksa Z1S menawarkan solusi yang telah terbukti untuk kontrol aliran terarah.
Untuk detail spesifikasi dan informasi pemesanan, Bosch Rexroth menyediakan datasheet lengkap melalui distributornya. Meluangkan waktu untuk meninjau dokumen-dokumen ini membantu Anda memilih varian pelat sandwich katup periksa Z1S yang tepat yang dibutuhkan aplikasi Anda.
