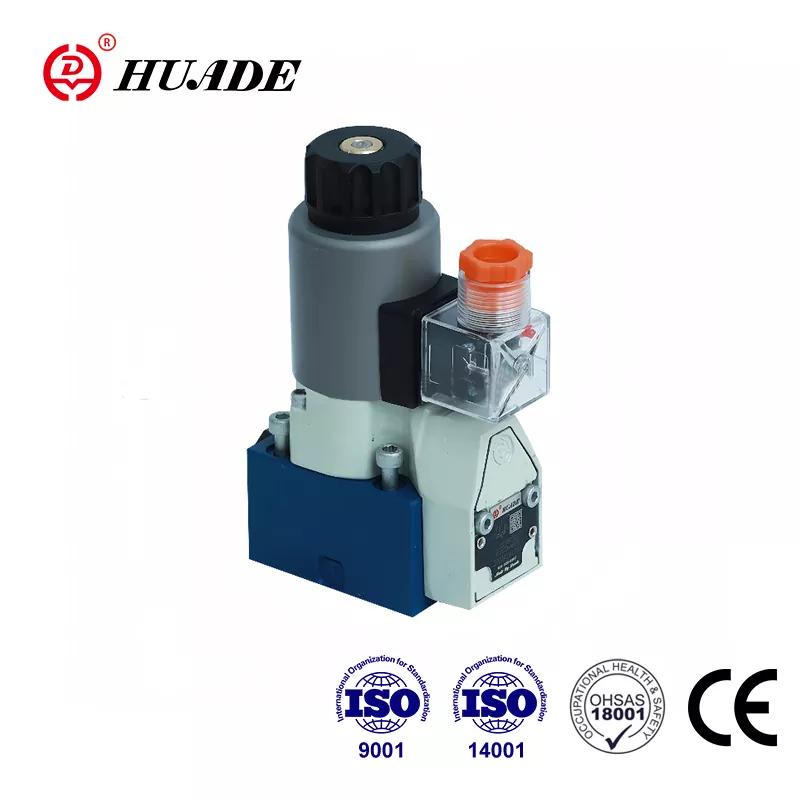

Dalam hal sistem hidrolik yang membutuhkan keandalan mutlak, katup pengarah si kecil M-SEW 6 dari Bosch Rexroth menonjol sebagai pesaing yang serius. Katup ini memecahkan masalah yang tidak dapat ditangani oleh katup spool tradisional: isolasi lengkap bebas bocor di bawah tekanan tinggi. Jika Anda bekerja dengan sistem hidrolik yang mengutamakan kebocoran kecil sekalipun, memahami apa yang membuat M-SEW 6 berbeda dapat menyelamatkan Anda dari sakit kepala yang parah di kemudian hari.
Apa yang Membuat Katup Poppet Berbeda
Katup pengarah si kecil M-SEW 6 menggunakan pendekatan yang berbeda secara mendasar dari kebanyakan katup hidrolik yang mungkin Anda temui. Alih-alih menggeser bagian logam yang menghasilkan segel melalui toleransi yang ketat, katup ini menggunakan bola atau kerucut yang diperkeras yang secara fisik menghalangi aliran dengan menempel pada permukaan yang dikerjakan secara presisi. Anggap saja seperti tutup botol versus pintu geser. Tutup botol akan tertutup rapat saat ditekan, sedangkan pintu geser selalu memiliki celah, tidak peduli seberapa ketatnya.
Pilihan desain ini sangat penting dalam aplikasi nyata. Katup spool tradisional selalu bocor secara internal sampai tingkat tertentu. Semakin ketat toleransinya, semakin sedikit kebocorannya, namun kebocorannya tidak pernah mencapai nol. Katup pengarah si kecil M-SEW 6 menghilangkan masalah ini sepenuhnya melalui desain berbasis tempat duduknya. Ketika elemen si kecil menekan dudukannya, aliran berhenti sepenuhnya.
Kemampuan Tekanan Yang Membedakannya
Katup pengarah poppet M-SEW 6 menangani tekanan hingga 630 bar, yang berarti sekitar 9,150 psi. Untuk konteksnya, sebagian besar katup ukuran D03 standar maksimal sekitar 350 bar. Peringkat tekanan yang hampir dua kali lipat ini bukan hanya sekedar angka di lembar data. Ini mewakili komitmen teknik mendasar terhadap integritas struktural yang memengaruhi segala hal mulai dari ketebalan rumah hingga persyaratan pemasangan.
Beroperasi pada 630 bar menciptakan gaya yang sangat besar yang mencoba memisahkan katup dari permukaan pemasangannya. Area sambungan katup D03 yang khas mengalami gaya pemisah lebih dari 4,000 pon pada tekanan ini. Katup pengarah si kecil M-SEW 6 menangani hal ini melalui persyaratan pemasangan khusus yang harus diikuti dengan tepat. Permukaan pemasangan membutuhkan kerataan dalam 0,01 mm per 100 mm dan kekasaran permukaan Rz 0,8. Baut pemasangan, M5x45 grade 10,9, harus dikencangkan tepat 8,9 Nm.
Bagaimana Sebenarnya M-SEW 6 Bekerja
Katup pengarah si kecil M-SEW 6 beroperasi melalui aktuasi solenoid langsung. Saat Anda memberi energi pada kumparan, ia menghasilkan gaya magnet yang menarik elemen si kecil dari dudukannya, sehingga memungkinkan terjadinya aliran. Saat energinya dihilangkan, pegas balik dan tekanan sistem akan membanting si kecil kembali ke dudukannya, menghalangi aliran secara instan. Hal ini memberikan waktu peralihan yang sangat cepat pada katup pengarah si kecil M-SEW 6, terutama saat menutup.
Kecepatan perpindahan menceritakan sebuah kisah penting. Saat beroperasi pada 24V DC murni, katup memberi energi dalam 25 hingga 40 milidetik dan menghilangkan energi hanya dalam 10 hingga 15 milidetik. Waktu penghilangan energi ini sangat cepat dibandingkan dengan spool valve, yang mana hal ini sangat penting dalam aplikasi keselamatan. Jika terjadi kesalahan dan Anda harus segera menghentikan aliran, milidetik tambahan tersebut bisa menjadi sangat penting.
Namun, jika Anda menjalankan katup pengarah poppet M-SEW 6 pada tegangan AC melalui penyearah, kinerjanya akan berubah secara signifikan. Waktu penghilangan energi meningkat menjadi 35 hingga 55 milidetik karena rangkaian penyearah memiliki kapasitor penyaringan yang memperlambat peluruhan arus dalam kumparan. Respons yang tiga hingga empat kali lebih lambat ini mungkin dapat diterima untuk beberapa aplikasi, namun untuk sistem pematian darurat, pengoperasian DC langsung jelas memberikan kinerja yang lebih baik.
Opsi Konfigurasi dan Artinya
Katup pengarah si kecil M-SEW 6 hadir dalam beberapa konfigurasi fungsional. Yang paling umum adalah versi 3/2 arah dengan simbol U dan C. Simbol U mewakili konfigurasi normal terbuka di mana port P terhubung ke port A ketika katup tidak diberi energi. Simbol C mewakili biasanya tertutup di mana P ke A diblokir ketika tidak diberi energi. Konfigurasi 3/2 inilah yang membuat katup si kecil benar-benar menonjol karena dapat mempertahankan isolasi sempurna dengan geometri sederhana.
Katup juga hadir dalam konfigurasi 4/2 arah dengan simbol D dan Y, meskipun ini kurang umum. Membuat fungsi 4/2 dengan elemen poppet secara mekanis lebih rumit karena Anda perlu menjaga isolasi bebas kebocoran di beberapa port secara bersamaan. Pertukaran desain menjadi lebih menantang, itulah sebabnya Rexroth menekankan versi 3/2 di mana katup pengarah si kecil M-SEW 6 dapat memberikan keandalan dan kemampuan tekanan maksimum.
Kapasitas aliran maksimal 25 liter per menit. Ini mungkin tampak rendah dibandingkan dengan beberapa spool valve, namun sebenarnya masuk akal untuk katup si kecil yang dioperasikan langsung dengan ukuran D03. Solenoid harus mengatasi gaya pegas dan gaya tekanan yang bekerja pada elemen si kecil. Meningkatkan kapasitas aliran akan memerlukan area poppet yang lebih besar, yang akan memerlukan solenoid yang sangat besar untuk pengoperasian langsung.
Struktur Kode Pemesanan Dijelaskan
Katup pengarah poppet M-SEW 6 menggunakan kode pemesanan 16 posisi yang menentukan setiap detail teknis. Memahami kode ini membantu Anda mendapatkan katup yang Anda butuhkan. Posisi 01 menentukan jenis fluida, yaitu M untuk minyak mineral. Posisi 02 menunjukkan apakah itu katup 2 arah, 3 arah, atau 4 arah. Posisi 03 adalah SEW, mengonfirmasi bahwa ini adalah katup yang dioperasikan langsung dengan gaya si kecil.
Posisi 04 menegaskan ukuran sebagai 6, yang sesuai dengan standar NG6 atau D03. Posisi 05 adalah pilihan simbol Anda seperti U atau C. Posisi 07 menentukan peringkat tekanan, baik 420 atau 630 bar. Posisi 09 menangani tegangan, dengan G24 menjadi standar 24V DC. Opsi seperti G96 dan G110 menunjukkan pengoperasian pada 110V atau 120V AC melalui penyearah.
Posisi 12 menjadi penting jika Anda membutuhkan pemantauan posisi. Katup pengarah si kecil M-SEW 6 dapat dilengkapi dengan sensor induktif (QMAG24 atau QMBG24) yang memastikan posisi katup sebenarnya. Namun, opsi pemantauan ini hanya berfungsi dengan versi 420 bar. Housing yang lebih tebal yang diperlukan untuk pengoperasian 630 bar tidak memberikan ruang untuk pengaturan pemasangan sensor standar.
Posisi 13 memungkinkan Anda menambahkan sisipan throttle atau katup periksa. Sisipan throttle, yang diberi nama B12 hingga B22, membatasi aliran ke derajat yang berbeda. Saat Anda mengoperasikan katup pengarah si kecil M-SEW 6 pada tekanan dan aliran maksimum, sisipan ini dapat mencegah palu air dan kavitasi selama peralihan. Posisi 14 menentukan bahan segel, baik NBR standar atau FKM (ditandai dengan akhiran V) untuk kompatibilitas dengan cairan khusus.
Pertimbangan Kompatibilitas Cairan
Katup pengarah si kecil M-SEW 6 bekerja dengan oli mineral standar yang memenuhi spesifikasi DIN 51524. Ia juga menangani berbagai cairan yang dapat terbiodegradasi dan tahan api termasuk jenis HEES, HEPG, HETG, HFDR, dan HFDU. Pemilihan material segel menjadi penting di sini. Seal NBR standar berfungsi baik dengan oli mineral dan beroperasi dari -30°C hingga +80°C. Jika Anda menggunakan ester sintetik atau cairan poliglikol tertentu, Anda harus menentukan segel FKM dengan akhiran V. Segel FKM memiliki kisaran suhu yang sedikit lebih sempit yaitu -20°C hingga +80°C tetapi memberikan ketahanan kimia yang diperlukan.
Pemilihan segel yang salah menyebabkan degradasi yang cepat. Segel NBR akan membengkak dan rusak pada cairan sintetis tertentu, sedangkan segel FKM dapat mengeras dan retak jika digunakan di luar kisaran suhunya. Dokumentasi katup pengarah si kecil M-SEW 6 dengan jelas menentukan segel mana yang dapat digunakan dengan cairan apa, dan mengikuti pedoman ini secara ketat bukanlah suatu pilihan.
Persyaratan Instalasi yang Tidak Dapat Anda Abaikan
Memasang katup pengarah poppet M-SEW 6 dengan benar menentukan apakah katup tersebut berfungsi sesuai desain atau bocor di bawah tekanan. Katup dipasang ke manifold atau subpelat D03/NG6 menggunakan empat baut M5x45. Baut ini harus memiliki kekuatan tingkat 10,9 dan torsi tepat 8,9 Nm. Torsi yang rendah memungkinkan rumahan terpisah dari permukaan pemasangan di bawah tekanan. Torsi yang berlebihan dapat membengkokkan permukaan pemasangan, menciptakan konsentrasi tegangan yang menyebabkan kegagalan segel.
O-ring di port juga penting. Port P menggunakan O-ring 10x2mm sedangkan port A dan B menggunakan O-ring 9,25x1,78mm. Ini bukan ukuran sembarangan. Mereka disesuaikan dengan dimensi alur dan beban tekanan yang diharapkan. Menggunakan O-ring yang salah atau O-ring yang rusak menjamin kebocoran yang menggagalkan seluruh tujuan pemilihan katup pengarah si kecil M-SEW 6.
Kumparan solenoid dipasang dengan mur pengunci yang torsinya mencapai 4 Nm. Hal ini mungkin tampak kurang penting dibandingkan baut pemasangan utama, namun pemasangan solenoid yang longgar menyebabkan masalah penyelarasan yang meningkatkan celah magnet, mengurangi gaya, dan berpotensi mencegah pergerakan si kecil secara penuh. Katup mungkin tampak berfungsi tetapi tidak membuka atau menutup sepenuhnya, sehingga menyebabkan pembatasan aliran atau penyegelan yang tidak lengkap.
Keuntungan Perawatan yang Dibangun dalam Desain
Salah satu aspek cerdas dari katup pengarah si kecil M-SEW 6 adalah desain kumparan yang dapat dilepas dan diputar. Kumparan solenoid dapat dilepas dan diganti tanpa mengganggu rumah hidrolik yang mengandung tekanan. Ini berarti Anda dapat melakukan perawatan kelistrikan tanpa mengurangi tekanan pada seluruh sistem hidrolik. Dalam sistem bertekanan tinggi, depresurisasi dan re-tekanan memakan waktu dan berpotensi berisiko. Mampu menukar koil yang rusak tanpa menyentuh sirkuit hidrolik mengurangi waktu henti secara signifikan.
Kumparan berputar 90 derajat, yang membantu perutean kabel di blok manifold yang rapat. Anda dapat mengarahkan sambungan listrik untuk menghindari gangguan pada komponen yang berdekatan. Fleksibilitas ini membuat katup pengarah si kecil M-SEW 6 lebih mudah diintegrasikan ke dalam rakitan kompleks dengan ruang terbatas.
Desain si kecil sendiri membutuhkan lebih sedikit perawatan dibandingkan spool valve. Tidak ada permukaan geser yang dikerjakan dengan mesin presisi yang secara bertahap aus dan meningkatkan kebocoran. Si kecil bisa tersegel atau tidak. Selama kontaminasi tidak merusak permukaan tempat duduk, katup mempertahankan kinerja tanpa kebocoran tanpa batas waktu.
Dimana Katup Ini Paling Masuk Akal
Katup pengarah si kecil M-SEW 6 unggul dalam aplikasi di mana beban harus ditahan tanpa penyimpangan dalam waktu lama. Sistem penjepit hidraulik pada peralatan mesin mewakili kasus penggunaan yang sempurna. Setelah penjepit menutup pada benda kerja, penjepit harus tetap dijepit tanpa kehilangan tekanan selama pemesinan. Bahkan kebocoran kecil saja akan menyebabkan klem terlepas secara perlahan, sehingga berpotensi menyebabkan benda kerja bergeser selama operasi pemotongan.
Isolasi akumulator adalah pilihan alami lainnya. Saat Anda mengisi daya akumulator dan kemudian perlu mengisolasinya dari rangkaian lainnya, katup isolasi yang bocor secara bertahap mengeluarkan tekanan dari akumulator. Katup pengarah si kecil M-SEW 6 mempertahankan tekanan tersebut tanpa batas waktu. Sirkuit keselamatan juga mendapat manfaat yang sangat besar. Jika sistem keselamatan bergantung pada pencegahan aliran ketika energi dihilangkan, kebocoran internal melalui katup spul dapat menyebabkan gerakan yang tidak diinginkan bahkan ketika sinyal kontrol mati.
Sistem pengujian yang perlu menahan tekanan untuk mendeteksi kebocoran memerlukan katup isolasi tanpa kebocoran. Mesin press pembentuk dan penempaan bertekanan tinggi beroperasi pada tekanan yang menjadikan peringkat 630 bar M-SEW 6 menjadi berharga. Sistem hidraulik bawah laut menghadapi persyaratan tekanan tinggi dan keandalan yang berat di mana desain bebas kebocoran katup pengarah si kecil M-SEW 6 memberikan margin keselamatan yang kritis.
Membandingkan Dengan Opsi Kompetitif
Seri D1SE Parker Hannifin mewakili persaingan langsung terdekat dengan katup pengarah poppet M-SEW 6 dalam kisaran ukuran D03. D1SE menangani tekanan hingga 350 bar dan mengalirkan hingga 20 liter per menit. Ia menggunakan filosofi desain si kecil yang serupa dengan elemen tempat duduk tipe kerucut. Waktu peralihan lebih lambat, sekitar 50 ms untuk energiisasi dan 60 ms untuk de-energisasi pada pengoperasian DC.
Perbedaan tekanan antara 350 bar dan 630 bar menunjukkan strategi pasar yang berbeda. Parker menargetkan D1SE pada pasar aplikasi yang lebih luas yang memerlukan isolasi bebas kebocoran pada tekanan industri normal. Rexroth memposisikan katup pengarah poppet M-SEW 6 untuk segmen premium di mana kemampuan tekanan ekstrim membenarkan biaya yang lebih tinggi. Aplikasi yang benar-benar membutuhkan kemampuan 630 bar memiliki alternatif yang terbatas, sehingga memberikan Rexroth posisi yang kuat dalam ceruk tersebut.
Waktu peralihan yang lebih cepat dari M-SEW 6, khususnya waktu penghentian energi 10-15ms, memberikan keuntungan keamanan yang nyata dalam skenario pemadaman darurat. Perbedaan 45ms antara M-SEW 6 dan D1SE mungkin menentukan apakah mesin berhenti sebelum menyebabkan kerusakan atau cedera. Untuk aplikasi yang mengutamakan keselamatan, waktu respons yang lebih cepat bukan hanya fitur bagus, namun juga merupakan persyaratan penting.
Memahami Trade-off
Memilih katup pengarah si kecil M-SEW 6 berarti menerima batasan tertentu. Kapasitas aliran 25 liter per menit tidak akan memenuhi aplikasi yang membutuhkan laju aliran tinggi. Ketidakseimbangan tekanan yang melekat pada desain si kecil berarti solenoid bekerja lebih keras untuk membuka katup melawan tekanan sistem. Katup si kecil yang dioperasikan langsung mencapai batas praktis di sekitar rentang aliran dan tekanan yang dicapai M-SEW 6. Untuk mencapai skala yang lebih besar secara signifikan memerlukan operasi percontohan, sehingga menambah kompleksitas dan biaya.
Persyaratan presisi pemasangan lebih ketat daripada katup spool pada umumnya. Anda tidak dapat memasang katup pengarah si kecil M-SEW 6 ke permukaan mesin yang kasar dan berharap katup tersebut tersegel pada 630 bar. Manifold atau subpelat memerlukan pemesinan yang tepat untuk memenuhi spesifikasi kerataan dan penyelesaian akhir. Hal ini menambah biaya pada sistem secara keseluruhan namun memberikan kinerja tanpa kebocoran yang membenarkan pemilihan katup si kecil.
Batasan pemantauan posisi pada versi 630 bar penting dalam aplikasi yang memerlukan verifikasi keselamatan fungsional. Jika analisis keselamatan Anda menentukan bahwa Anda memerlukan umpan balik posisi untuk membuktikan katup tertutup, Anda harus menerima batas tekanan 420 bar. Hal ini mewakili trade-off teknik mendasar di mana Rexroth memilih untuk tidak mengkompromikan integritas struktural yang diperlukan untuk 630 bar agar dapat mengakomodasi sensor.
Membuat Pilihan Tepat untuk Aplikasi Anda
Jika aplikasi Anda benar-benar tidak memerlukan kebocoran internal, katup pengarah si kecil M-SEW 6 termasuk dalam daftar pilihan Anda. Jika Anda perlu menahan tekanan di atas 400 bar, pilihan Anda akan semakin sempit dan M-SEW 6 menjadi salah satu dari sedikit pilihan yang layak dalam ukuran D03. Jika respons penghilangan energi yang cepat penting bagi keselamatan, waktu peralihan 10-15 ms memberikan keuntungan nyata. Jika Anda bekerja dengan cairan biodegradable atau tahan api, opsi segel FKM menangani kompatibilitas yang tidak ditawarkan oleh beberapa katup pesaing.
Sebaliknya, jika Anda membutuhkan laju aliran tinggi di atas 30 liter per menit, katup pengarah poppet M-SEW 6 tidak akan berfungsi. Jika aplikasi Anda sering melibatkan siklus pada aliran dan tekanan maksimum, Anda harus mengevaluasi dengan cermat apakah katup tetap berada dalam batas kinerjanya atau apakah Anda memerlukan sisipan throttle untuk mengelola kondisi tersebut. Jika Anda memerlukan fungsionalitas 4/2 dengan persyaratan peralihan yang rumit, katup spool mungkin sebenarnya lebih sederhana meskipun memiliki karakteristik kebocoran.
Perhitungan total biaya kepemilikan lebih menguntungkan katup pengarah poppet M-SEW 6 dalam aplikasi yang memerlukan waktu henti yang mahal. Masa pakai yang lama, keausan minimal, dan penggantian koil yang mudah mengurangi biaya pemeliharaan dan waktu henti sistem. Harga pembelian awal lebih tinggi dari spool valve standar, namun dalam aplikasi kritis yang mengutamakan keandalan, biaya premium tersebut diamortisasi dengan cepat.
Dokumentasi dan Dukungan Teknis
Bosch Rexroth menyediakan dokumentasi teknis komprehensif untuk katup pengarah poppet M-SEW 6 termasuk model CAD dalam berbagai format, gambar dimensi penuh, dan kurva kinerja terperinci. Dokumentasi dengan jelas menetapkan semua persyaratan pemasangan, spesifikasi cincin-O, nilai torsi, dan informasi kompatibilitas cairan. Mengikuti spesifikasi ini dengan tepat sangat penting untuk mencapai kinerja terukur.
Katup ini sesuai dengan standar pemasangan ISO 4401-03-02-0-05 dan DIN 24340 Formulir A, memastikan kompatibilitas dengan manifold dan subpelat standar industri. Standarisasi ini mengurangi risiko integrasi dan menjadikan katup pengarah poppet M-SEW 6 sebagai pengganti langsung katup D03 lainnya saat meningkatkan sistem untuk kinerja kebocoran yang lebih baik.
Pertimbangan Akhir
Katup pengarah si kecil Bosch Rexroth M-SEW 6 mewakili solusi khusus untuk aplikasi yang menuntut. Itu tidak mencoba menjadi segalanya untuk semua aplikasi. Sebaliknya, ia berfokus pada melakukan satu pekerjaan dengan sangat baik: menyediakan isolasi bebas kebocoran pada tekanan hingga 630 bar dalam paket D03 standar. Teknik yang memungkinkan hal ini memerlukan perhatian terhadap detail selama pemasangan dan penerapan, namun memberikan kinerja yang tidak dapat ditandingi oleh spool valve konvensional.
Untuk insinyur yang bekerja pada sirkuit penahan beban, sistem keselamatan, atau aplikasi tekanan tinggi, memahami apa yang ditawarkan oleh katup pengarah poppet M-SEW 6 membantu membuat pemilihan komponen yang tepat. Kemampuan katup selaras dengan persyaratan spesifik yang mengutamakan kekuatan. Memilihnya untuk aplikasi yang tepat akan memberikan kinerja yang andal dan bebas kebocoran yang membenarkan posisinya yang premium di pasar.
