Saat bekerja dengan sistem hidrolik, Anda memerlukan komponen yang menjaga cairan tetap mengalir ke arah yang benar. Check Valve RVP 25 adalah perangkat andal yang dirancang untuk melakukan hal tersebut. Katup ini memungkinkan oli hidrolik mengalir bebas dalam satu arah sekaligus menghalangi aliran mundur. Konsepnya sederhana, tetapi Check Valve RVP 25 melakukan pekerjaan ini dengan sangat baik dalam sistem tekanan sedang hingga tinggi.
RVP 25 termasuk dalam keluarga katup periksa yang dibuat oleh pabrikan terkenal Eropa seperti HYDAC dan MHA Zentgraf. Anda juga dapat menemukan versi yang kompatibel dari perusahaan seperti Huade dan Hengli. Katup ini dipasang langsung ke manifold, yaitu blok logam yang mengatur sambungan hidrolik. Desain ini menghemat ruang dan membuat pemasangan lebih bersih dibandingkan menggunakan alat kelengkapan pipa individual.
Angka “25” mengacu pada ukuran nominal katup, yaitu DN25 atau diameternya kira-kira satu inci. Ukuran ini menangani laju aliran sedang hingga besar, biasanya antara 150 dan 550 liter per menit. Jumlah tersebut cukup untuk peralatan konstruksi, mesin industri, dan sistem otomatis. Check Valve RVP 25 bekerja paling baik dalam aplikasi di mana Anda memerlukan aliran satu arah yang konsisten tanpa sering bersepeda.
Cara Kerja Check Valve RVP 25 Sebenarnya
Di dalam Check Valve RVP 25, Anda akan menemukan beberapa bagian dasar yang bekerja sama. Terdapat badan katup, dudukan berbentuk kerucut, piston atau bola yang bergerak, pegas, dan segel karet yang disebut O-ring. Desainnya sederhana, sehingga dapat diandalkan.
Ketika fluida hidrolik mendorong melalui katup ke arah yang benar, tekanannya melebihi gaya pegas. Hal ini mendorong piston menjauh dari dudukannya, menciptakan celah bagi cairan untuk lewat. Penurunan tekanan selama aliran maju ini relatif rendah, biasanya hanya beberapa bar bahkan pada laju aliran tinggi. Efisiensi ini berarti pompa Anda tidak bekerja lebih keras dari yang diperlukan.
Saat fluida mencoba mengalir mundur, pegas segera mendorong piston kembali ke dudukan. Bentuk kerucut menciptakan segel yang rapat, dan tekanan balik sebenarnya membantu menekan segel lebih erat lagi. Kontak logam-ke-logam ini menghentikan hampir semua kebocoran. Menurut standar industri seperti DIN EN 12266, Check Valve RVP 25 mencapai apa yang disebut klasifikasi "kebocoran nol", meskipun rembesan minimal adalah hal yang normal dalam kondisi dunia nyata.
Pabrikan yang berbeda menggunakan desain internal yang sedikit berbeda. Versi HYDAC biasanya menggunakan piston berbentuk kerucut untuk kontrol presisi. Model Zentgraf sering kali menggunakan desain bola, yang merespons lebih cepat pada tekanan lebih rendah. Kedua pendekatan tersebut bekerja dengan baik, namun desain kerucut umumnya memberikan toleransi yang lebih ketat. Check Valve RVP 25 dari salah satu pabrikan menangani oli hidrolik berbasis mineral dengan viskositas antara 2,8 dan 500 milimeter persegi per detik. Anda sebaiknya menjaga cairan hidrolik tetap tersaring setidaknya 20 mikron untuk mencegah kontaminasi di dalam katup.
Spesifikasi Teknis Yang Penting
Memahami spesifikasi Check Valve RVP 25 membantu Anda memilih katup yang tepat untuk sistem Anda. Tekanan kerja adalah salah satu angka terpenting. Kebanyakan katup RVP 25 menangani hingga 350 bar, yang setara dengan sekitar 5.000 pon per inci persegi. Beberapa versi dari pemasok seperti Huade dan Hengli diberi nilai 315 bar, yang masih cukup untuk sebagian besar aplikasi. Peringkat tekanan ini berlaku bila Anda menggunakan oli mineral standar pada suhu normal.
Laju aliran maksimum sedikit berbeda antar produsen. HYDAC menilai Check Valve RVP 25 mereka pada 150 galon per menit atau sekitar 568 liter per menit. Zentgraf dan pabrikan Cina yang kompatibel mengklaim laju aliran antara 400 dan 550 liter per menit. Aliran sebenarnya yang dapat ditangani sistem Anda bergantung pada seberapa besar penurunan tekanan yang dapat Anda terima. Pada laju aliran yang lebih tinggi, penurunan tekanan meningkat, yang dapat mempengaruhi efisiensi sistem secara keseluruhan.
Tekanan pembukaan disebut juga tekanan retak yang menentukan kapan Check Valve RVP 25 mulai terbuka. Versi standar terbuka pada tekanan sekitar 7 psi atau 0,5 bar. Nilai ini cukup rendah sehingga katup tidak menimbulkan hambatan yang tidak perlu selama pengoperasian normal. Namun, Anda dapat memesan versi dengan tekanan pembukaan lebih tinggi, mulai dari 25 psi hingga 65 psi atau 4,5 bar. Tekanan pembukaan yang lebih tinggi bekerja lebih baik dalam sistem di mana Anda perlu mencegah sedikit aliran balik, bahkan pada tekanan balik yang minimal. Perlu diingat bahwa pabrikan mengizinkan toleransi plus atau minus 30 persen pada nilai tekanan pembukaan ini.
Kisaran suhu adalah pertimbangan praktis lainnya. Check Valve RVP 25 beroperasi dengan aman dari suhu negatif 20 derajat Celcius hingga positif 100 derajat Celcius. Itu negatif 4 derajat Fahrenheit hingga 212 derajat Fahrenheit. Batasan ini berasal dari cincin-O karet, yang biasanya terbuat dari bahan FPM atau NBR. FPM menangani suhu yang lebih tinggi dengan lebih baik, sedangkan NBR lebih murah dan berfungsi dengan baik dalam kondisi sedang.
Badan katupnya sendiri terbuat dari baja karbon, seringkali dengan lapisan fosfat untuk menahan korosi. Piston atau bola yang bergerak menggunakan baja yang diperkeras untuk menahan jutaan siklus tanpa mengalami kerusakan. Beberapa produsen menawarkan pelapisan seng sebagai alternatif perawatan permukaan. Pilihan material tersebut membuat Check Valve RVP 25 tahan lama di lingkungan industri yang kotor.
Opsi koneksi mencakup thread NPT, port SAE O-ring, dan thread BSPP. Namun, sebagian besar pengguna memasang Check Valve RVP 25 langsung ke manifold menggunakan baut, bukan sambungan berulir. Gaya pemasangan ini lebih bersih dan andal untuk sistem dengan banyak katup.
Dimensi Fisik dan Persyaratan Pemasangan
Mendapatkan dimensi yang tepat penting ketika Anda mengintegrasikan Check Valve RVP 25 ke dalam manifold hidrolik Anda. Katup ini berukuran panjang sekitar 172 milimeter, tinggi 79,5 milimeter, dan lebarnya bervariasi tergantung model spesifiknya. Panjangnya sekitar 6,8 inci dan tinggi 3,1 inci. Permukaan pemasangan tempat baut katup ke manifold memiliki panjang 165 milimeter dan lebar 120 milimeter pada versi HYDAC.
Pelabuhan tempat masuk dan keluarnya fluida diberi jarak 100 milimeter dari pusat ke pusat. Ini adalah jarak standar yang digunakan di banyak komponen hidrolik, yang memudahkan perancangan manifold yang mengakomodasi banyak katup. Diameter portnya sendiri adalah 28 milimeter, cocok untuk fitting satu inci.
Anda harus mengebor lubang pemasangan di manifold Anda untuk menerima Check Valve RVP 25. Lubang ini harus berdiameter 11,5 milimeter, dengan jarak 60 milimeter. Kebanyakan instalasi menggunakan empat hingga enam baut M10, yang berdiameter 10 milimeter. Torsi yang disarankan untuk baut ini adalah 70 Newton-meter, yang memastikan segel rapat tanpa merusak badan katup atau manifold. Pengencangan yang berlebihan dapat menyebabkan retaknya wadah atau merusak permukaan perapat.
Sebelum Anda memasang Check Valve RVP 25, periksa apakah permukaan pemasangan manifold Anda rata dan halus. Kekasaran permukaan harus lebih baik dari 0,8 mikrometer, dan kerataan harus berada dalam 0,01 milimeter per 100 milimeter panjangnya. Toleransi ketat ini mencegah kebocoran di sekitar segel O-ring. Ukuran cincin-O standar untuk RVP 25 adalah penampang 32 milimeter kali 3 milimeter.
Saat Anda siap memasang, oleskan lapisan tipis oli atau gemuk hidrolik yang kompatibel ke cincin-O. Pelumasan ini membantu dudukan O-ring dengan baik tanpa terpuntir atau terjepit. Tempatkan Check Valve RVP 25 ke manifold dan kencangkan semua baut pemasangan dengan tangan. Kemudian kencangkan secara bertahap dengan pola bersilangan, mirip dengan cara Anda mengencangkan mur roda pada mobil. Pengencangan yang merata ini mencegah badan katup melengkung.
Check Valve RVP 25 dapat dipasang dalam orientasi apa pun. Anda dapat memasangnya secara horizontal, vertikal, atau miring. Pastikan saja arah alirannya sesuai dengan tanda panah di badan katup. Panah menunjukkan arah aliran bebas, dimana fluida harus masuk pada port P1 dan keluar pada port P2. Memasang katup secara terbalik akan mencegah semua aliran, yang dapat merusak pompa atau komponen lainnya.
Berat adalah pertimbangan lain jika Anda merancang sistem seluler. Check Valve RVP 25 memiliki berat sekitar 5,8 kilogram, yaitu sekitar 12,8 pon. Ini termasuk badan katup dan perangkat keras pemasangan standar. Versi yang lebih besar dengan konfigurasi port yang berbeda mungkin lebih berbobot.
Membandingkan Produsen dan Pemasok yang Berbeda
Beberapa perusahaan memproduksi Check Valve RVP 25 atau sejenisnya. Memahami perbedaannya membantu Anda membuat keputusan pembelian yang cerdas berdasarkan anggaran dan kebutuhan kinerja Anda.
HYDAC mungkin adalah nama yang paling dikenal dalam katup periksa hidrolik. Check Valve RVP 25 mereka menawarkan pilihan tekanan pembukaan terluas, dari 7 psi hingga 65 psi. Katup HYDAC menjalani pengujian yang ketat dan dilengkapi dengan sertifikasi ISO 9001. Anda akan menemukan produk HYDAC melalui distributor seperti ValinOnline dan Motion Industries di Amerika Utara dan Eropa. Sisi negatifnya adalah biaya. HYDAC Check Valve RVP 25 unit biasanya berharga antara 300 dan 500 dolar AS tergantung pada konfigurasi. Namun, ketersediaannya sangat baik, dan Anda biasanya dapat memperoleh suku cadang pengganti dengan cepat.
MHA Zentgraf memproduksi model Check Valve RVP 25 terutama untuk pasar Eropa. Katup mereka menggunakan desain tipe bola, bukan piston kerucut, yang disukai beberapa insinyur karena tekanan pembukaannya lebih rendah. Katup Zentgraf kompak dan bekerja dengan baik di ruang sempit. Mereka memenuhi standar DIN dan menawarkan opsi penyesuaian. Harga turun antara 200 dan 400 dolar. Anda dapat menemukan katup Zentgraf melalui DirectIndustry dan terkadang di eBay, meskipun ketersediaan di luar Eropa mungkin terbatas.

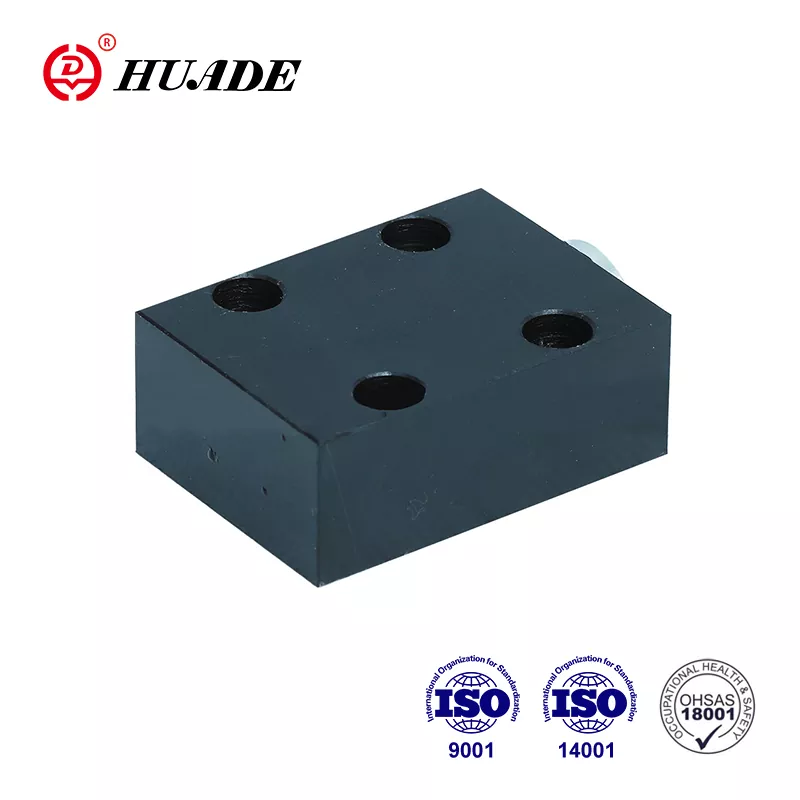

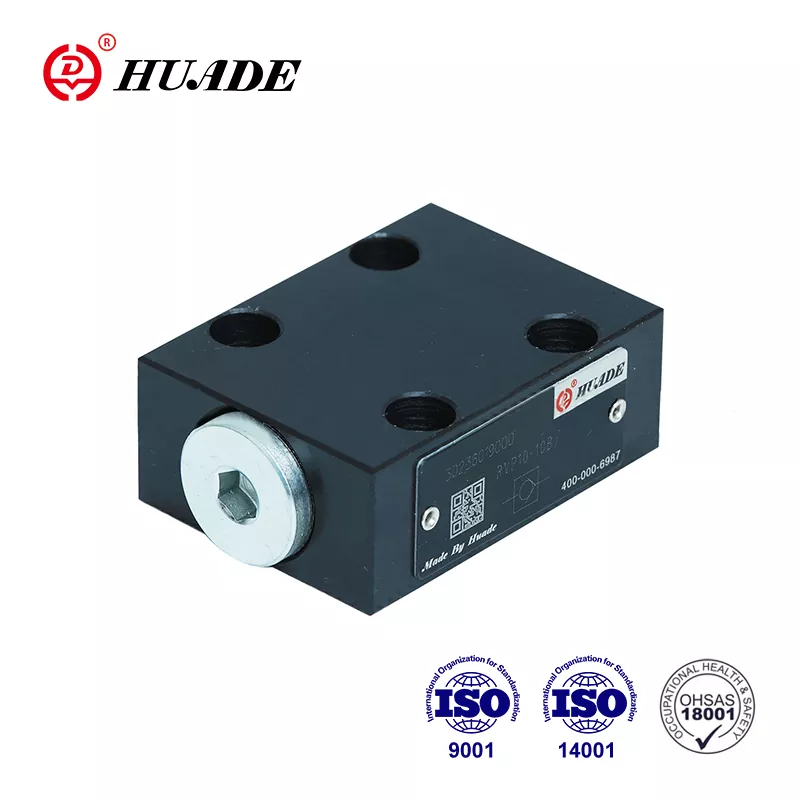

Pabrikan Cina seperti Huade dan Hengli membuat versi Check Valve RVP 25 yang kompatibel dengan harga yang jauh lebih rendah. Huade memasarkan katupnya sebagai katup yang kompatibel dengan Rexroth, yang berarti katup tersebut akan cocok secara fisik di tempat yang dirancang untuk komponen Rexroth. Harga mulai sekitar 42 dolar FOB dari Tiongkok, meskipun Anda harus memperhitungkan biaya pengiriman dan impor. Jumlah pesanan minimum seringkali hanya satu potong, membuat Huade menarik untuk proyek kecil atau perbaikan. Hengli menawarkan harga serupa dan menambahkan opsi seperti peningkatan ketahanan terhadap korosi melalui lapisan khusus.
Perbedaan kualitas memang ada antara merek premium dan merek murah. Katup HYDAC dan Zentgraf biasanya memiliki toleransi produksi yang lebih ketat, yang berarti tekanan pembukaan lebih konsisten dan masa pakai lebih lama. Unit Check Valve RVP 25 buatan China berfungsi dengan baik untuk banyak aplikasi, tetapi Anda mungkin melihat lebih banyak variasi dari satu katup ke katup lainnya. Jika Anda sedang membangun sistem kritis di mana kegagalan bisa berbahaya atau mahal, membayar ekstra untuk katup HYDAC atau Zentgraf adalah hal yang masuk akal. Untuk peralatan industri umum dengan persyaratan yang tidak terlalu menuntut, katup Huade atau Hengli memberikan nilai yang baik.
Semua produsen ini menawarkan sertifikasi ISO 9001, yang berarti mereka mengikuti standar manajemen mutu. Beberapa juga memiliki sertifikasi lingkungan seperti ISO 14001 dan sertifikasi keselamatan seperti ISO 45001. Saat memesan, verifikasi bahwa pemasok Anda dapat memberikan sertifikat material dan laporan pengujian jika Anda memerlukannya untuk kepatuhan terhadap peraturan.
Penerapan Check Valve RVP 25 di Dunia Nyata
Check Valve RVP 25 muncul di banyak jenis peralatan hidrolik di berbagai industri. Memahami aplikasi ini membantu Anda melihat kesesuaian katup ini dengan sistem nyata.
Peralatan konstruksi dan pemindahan tanah menggunakan Check Valve RVP 25 secara ekstensif. Ekskavator, misalnya, memiliki lengan hidrolik yang harus mempertahankan posisinya ketika operator berhenti menggerakkan kendali. Check Valve RVP 25 yang dipasang pada silinder mencegah oli mengalir mundur, sehingga menyebabkan arm terjatuh. Fungsi penahan beban ini menjaga keselamatan operator dan memungkinkan pengendalian yang presisi. Aplikasi serupa muncul di buldoser, crane, dan forklift.
Mesin manufaktur mendapat manfaat dari pemasangan Check Valve RVP 25 dalam beberapa cara. Pusat permesinan CNC menggunakan klem hidrolik untuk menahan benda kerja tetap stabil selama operasi pemotongan. Katup periksa memastikan klem tetap kencang meskipun tekanan pompa berfluktuasi. Mesin cetak injeksi memompa plastik panas ke dalam cetakan di bawah tekanan tinggi. Check Valve RVP 25 mencegah plastik mengalir mundur melalui sirkuit injeksi, yang akan membuang material dan memperlambat produksi.
Peralatan pemrosesan logam seperti mesin press dan gunting menghasilkan gaya yang sangat besar melalui silinder hidrolik. Sistem ini memerlukan katup periksa yang andal untuk mencegah pergerakan tidak terkendali saat operator melepaskan kendali. Check Valve RVP 25 menangani tekanan tinggi dan laju aliran yang umum dalam aplikasi pengerjaan logam. Penurunan tekanannya yang rendah berarti sistem tetap efisien bahkan selama siklus yang cepat.
Peralatan pertanian termasuk traktor dan pemanen menggunakan sistem hidrolik untuk peralatan dan kemudi. Check Valve RVP 25 melindungi pompa hidrolik dari kerusakan putaran terbalik yang dapat terjadi ketika mesin traktor dimatikan. Katup ini juga membantu menjaga tekanan di sirkuit pengangkatan, mencegah peralatan melayang ke bawah secara perlahan ketika diparkir di lereng.
Jalur produksi otomatis sering kali menggunakan tenaga hidrolik untuk tugas berulang seperti stamping, pengepresan, dan penanganan material. Check Valve RVP 25 cocok dengan blok manifold yang mengontrol beberapa silinder dari lokasi pusat. Pendekatan terorganisir ini mengurangi perpipaan, menghemat ruang, dan menyederhanakan pemecahan masalah. Laju aliran hingga 550 liter per menit menjadikan RVP 25 cocok bahkan untuk peralatan produksi cepat.
Salah satu contoh spesifiknya melibatkan sistem perakitan robotik di mana Check Valve RVP 25 bekerja bersama katup pelepas tekanan dalam manifold kompak. Lengan robot tersebut bergerak dengan cepat dan tepat sehingga membutuhkan laju aliran sekitar 600 liter per menit. Dengan memasang Check Valve RVP 25, para insinyur mencapai efisiensi sistem 15 persen lebih baik dibandingkan pengaturan sebelumnya. Penurunan tekanan yang rendah berarti pompa menggunakan lebih sedikit energi sehingga mengurangi biaya pengoperasian.
Unit tenaga hidrolik stasioner di pabrik sering kali dilengkapi dengan unit Check Valve RVP 25 di outlet pompa. Hal ini mencegah tekanan sistem mengalir balik melalui pompa saat berhenti, yang dapat menyebabkan kerusakan. Katup juga memungkinkan start yang lebih mulus karena pompa tidak harus segera mengatasi tekanan sistem. Aplikasi ini sederhana namun penting untuk keandalan.
Perawatan dan Pemecahan Masalah Check Valve RVP Anda 25
Perawatan rutin menjaga Check Valve RVP 25 Anda berfungsi dengan baik selama bertahun-tahun. Kabar baiknya adalah katup ini memerlukan sedikit perhatian jika dipasang dengan benar dan dioperasikan dalam batas desainnya.
Mulailah dengan inspeksi visual setiap enam hingga dua belas bulan, tergantung seberapa keras sistem Anda bekerja. Carilah kebocoran oli di sekitar badan katup atau permukaan pemasangan. Beberapa tetes mungkin menunjukkan O-ring yang aus dan perlu diganti. Kebocoran yang parah bisa berarti baut pemasangan kendor atau permukaan manifold rusak. Periksa apakah semua baut pemasangan tetap kencang pada torsi 70 Newton meter yang ditentukan.
Menguji tekanan bukaan akan memberi tahu Anda apakah pegas internal masih berfungsi dengan benar. Anda memerlukan bangku tes dengan kontrol tekanan dan aliran yang dapat disesuaikan. Hubungkan Check Valve RVP 25 ke bangku tes dan secara bertahap tingkatkan tekanan ke arah depan. Perhatikan tekanan di mana aliran dimulai. Bandingkan ini dengan spesifikasi katup. Jika tekanan pembukaan meningkat secara signifikan, katup mungkin mengalami kontaminasi yang menahan piston dari dudukannya. Jika tekanan pembukaan menurun, pegas mungkin melemah karena kelelahan atau korosi.
Pembersihan internal menjadi perlu jika Anda melihat Check Valve RVP 25 macet atau merespons dengan lambat. Lepaskan katup dari manifold dan bongkar dengan hati-hati. Beberapa katup memerlukan alat khusus untuk menghindari kerusakan bagian internal. Bersihkan semua komponen dengan pelarut yang kompatibel dengan cairan hidrolik Anda. Mineral spirit bekerja dengan baik untuk sistem oli mineral. Periksa cone seat dan piston dari keausan atau goresan. Bahkan ketidaksempurnaan kecil pun dapat menyebabkan kebocoran. Periksa pegas apakah ada korosi atau deformasi permanen.
Ganti cincin-O selama servis besar apa pun. Segel karet ini kehilangan fleksibilitasnya seiring waktu, terutama jika terkena suhu ekstrem atau cairan yang tidak kompatibel. Gunakan O-ring pengganti asli yang sesuai dengan bahan aslinya. Cincin-O FPM harganya lebih mahal daripada NBR tetapi bertahan lebih lama dalam kondisi panas. Oleskan lapisan tipis cairan hidrolik ke cincin-O baru selama perakitan.
Kartrid katup di dalam Check Valve RVP 25 dapat diganti pada sebagian besar model. Jika Anda menemukan keausan atau kerusakan yang signifikan, memesan kartrid baru seringkali lebih ekonomis daripada mencoba memperbaiki masing-masing komponen. Pastikan suku cadang pengganti berasal dari produsen asli atau sumber kompatibel yang terverifikasi. Komponen generik mungkin tidak memenuhi spesifikasi toleransi yang sama.
Simpan cadangan Check Valve RVP 25 unit di tempat yang bersih dan kering. Tutup port dengan tutup plastik untuk mencegah kontaminasi. Penyimpanan pada suhu ekstrem dapat merusak cincin-O, jadi simpanlah suku cadang di tempat dengan suhu terkendali jika memungkinkan. Periksa katup yang disimpan setiap tahun dan ganti cincin-O yang menunjukkan tanda-tanda kerusakan.
Pertimbangan Pengoperasian yang Penting
Beberapa faktor mempengaruhi seberapa baik kinerja Check Valve RVP 25 di sistem spesifik Anda. Memahami pertimbangan ini membantu Anda menghindari masalah.
Frekuensi siklus lebih penting daripada yang disadari kebanyakan orang. Check Valve RVP 25 menangani siklus sesekali dengan sangat baik, tetapi tidak dirancang untuk pengoperasian yang cepat dan berkelanjutan. Produsen biasanya menentukan siklus hidup maksimum 10.000 operasi untuk versi standar. Jika siklus pengaplikasian Anda lebih sering, pegas dan permukaan perapat akan lebih cepat aus. Pertimbangkan katup periksa yang dioperasikan pilot untuk aplikasi siklus tinggi.
Viskositas fluida mengubah penurunan tekanan melalui Check Valve RVP 25. Spesifikasinya mengasumsikan oli mineral dengan viskositas sekitar 335 SUS, yang khas untuk hidrolik industri. Cairan yang lebih kental menyebabkan penurunan tekanan yang lebih tinggi, sehingga mengurangi efisiensi sistem dan menghasilkan lebih banyak panas. Cairan yang lebih encer mungkin tidak cukup melumasi bagian dalam sehingga menyebabkan keausan lebih cepat. Patuhi kisaran viskositas yang ditentukan yaitu 2,8 hingga 500 milimeter persegi per detik untuk hasil terbaik.
Kontaminasi adalah musuh utama dari semua katup hidrolik, termasuk Check Valve RVP 25. Jarak bebas yang sempit di dalam katup tidak dapat mentolerir kotoran atau partikel logam. Selalu saring cairan hidrolik Anda setidaknya hingga 20 mikron, dan sebaiknya 10 mikron atau lebih halus. Pasang filter di bagian hulu Check Valve RVP 25 untuk menangkap kontaminasi sebelum mencapai katup. Ganti filter secara teratur sesuai jadwal pabrikan.
Suhu ekstrem memengaruhi kinerja dan masa pakai. Meskipun Check Valve RVP 25 beroperasi dari suhu negatif 20 hingga positif 100 derajat Celcius, lebih baik tetap berada di tengah kisaran ini. Suhu yang sangat dingin membuat segel menjadi kaku dan dapat meningkatkan tekanan pembukaan. Suhu yang sangat panas melunakkan segel dan mempercepat keausan. Jika sistem Anda selalu panas, pertimbangkan untuk meningkatkan ke cincin-O FPM atau menambahkan penukar panas ke sirkuit hidrolik Anda.
Orientasi pemasangan tidak mempengaruhi Check Valve RVP 25 secara mekanis, namun dapat berpengaruh pada akses perawatan. Pasang katup di tempat Anda dapat menjangkau baut pemasangan untuk servis di masa mendatang. Jika memungkinkan, arahkan agar gelembung udara yang terperangkap dapat keluar secara alami. Meskipun katup bekerja di posisi apa pun, memasangnya dengan port horizontal membuat pembuangan udara lebih mudah selama penyalaan awal.
Lonjakan tekanan sistem dapat merusak komponen hidrolik apa pun, termasuk katup periksa. Pastikan sistem Anda dilengkapi katup pelepas tekanan yang sesuai dengan ukuran laju aliran pompa Anda. Check Valve RVP 25 memiliki nilai tekanan terus menerus 350 bar, namun lonjakan berulang di atas nilai ini akan memperpendek umurnya. Pertimbangkan untuk memasang peredam tekanan atau akumulator jika sistem Anda sering mengalami lonjakan tekanan.
Memilih Check Valve RVP 25 yang Tepat untuk Sistem Anda
Memilih spesifikasi katup yang benar memerlukan penyesuaian kemampuan katup dengan kebutuhan sistem Anda. Mulailah dengan mengidentifikasi tekanan operasi maksimum sistem Anda. Tambahkan margin keamanan minimal 20 persen untuk memperhitungkan lonjakan tekanan. Jika sistem Anda biasanya berjalan pada 280 bar, peringkat 350 bar dari Check Valve RVP 25 memberikan margin yang memadai. Untuk tekanan yang lebih tinggi, Anda memerlukan seri katup yang berbeda.
Perhitungan laju aliran dilakukan berikutnya. Tentukan aliran maksimum melalui sirkuit di mana Anda akan memasang Check Valve RVP 25. Bandingkan dengan nilai aliran katup, biasanya 150 hingga 550 liter per menit tergantung pabrikan. Jangan lupa untuk memeriksa kurva penurunan tekanan. Laju aliran yang lebih tinggi menyebabkan penurunan tekanan yang lebih besar, sehingga membuang energi dan menghasilkan panas. Jika aliran yang Anda perlukan menghasilkan penurunan tekanan lebih dari 10 bar, pertimbangkan ukuran katup yang lebih besar atau dua katup secara paralel.
Pemilihan tekanan pembukaan tergantung pada aplikasi spesifik Anda. Untuk sebagian besar penggunaan, tekanan pembukaan standar 0,5 bar berfungsi dengan baik. Pengaturan rendah ini meminimalkan resistensi selama pengoperasian normal. Namun, Anda mungkin memerlukan tekanan pembukaan yang lebih tinggi dalam situasi tertentu. Jika Anda mencoba menahan beban secara vertikal, tekanan bukaan yang lebih tinggi memberikan keamanan yang lebih baik terhadap penyimpangan. Jika Anda perlu mencegah aliran balik apa pun, bahkan sedikit tekanan balik, pilih tekanan bukaan 4,5 bar. Ingatlah bahwa tekanan pembukaan yang lebih tinggi juga meningkatkan penurunan tekanan ke depan.
Konfigurasi port harus sesuai dengan manifold atau perpipaan Anda. Check Valve RVP 25 hadir dengan berbagai pilihan port termasuk thread NPT, port SAE O-ring, dan thread BSPP. Untuk pemasangan manifold, pastikan jarak port dan pola lubang pemasangan sesuai dengan desain manifold Anda. Sebagian besar produsen menyediakan model CAD yang dapat Anda impor ke perangkat lunak desain Anda untuk memverifikasi kesesuaiannya. Unduh model ini sebelum menyelesaikan pembelian Anda.
Kompatibilitas material sangat penting untuk umur katup yang panjang. Check Valve RVP 25 standar bekerja dengan oli hidrolik berbasis mineral dan cairan ester fosfat. Jika Anda menggunakan campuran air-glikol, cairan sintetis, atau minyak yang dapat terurai secara hayati, verifikasi kompatibilitas dengan badan katup dan segelnya. Beberapa produsen menawarkan bahan segel khusus untuk cairan yang tidak biasa. Jika ragu, hubungi dukungan teknis pabrikan untuk mendapatkan panduan.
Pertimbangan anggaran mempengaruhi pilihan merek Anda. Jika biaya menjadi perhatian utama Anda dan aplikasi Anda tidak penting, Check Valve RVP 25 versi Huade atau Hengli menawarkan penghematan besar. Untuk aplikasi berat yang mengutamakan keandalan, katup HYDAC atau Zentgraf membenarkan biayanya yang lebih tinggi melalui konsistensi dan dukungan yang lebih baik. Pertimbangkan total biaya kepemilikan, termasuk potensi waktu henti jika katup rusak, bukan hanya harga pembelian awal.
Waktu tunggu dan ketersediaan penting untuk perencanaan proyek. Katup HYDAC sudah tersedia di Amerika Utara dan Eropa, sering kali dikirimkan dalam beberapa hari. Pabrikan China mungkin memerlukan waktu beberapa minggu untuk pengiriman, terutama jika Anda memerlukan penyesuaian. Rencanakan pemesanan Anda dengan tepat untuk menghindari penundaan proyek.
Bagaimana Check Valve RVP 25 Dibandingkan dengan Opsi Lain
Memahami alternatif membantu Anda memastikan bahwa Check Valve RVP 25 adalah pilihan yang tepat untuk aplikasi Anda. Beberapa jenis katup lainnya menyediakan kontrol aliran satu arah, masing-masing dengan kekuatan berbeda.
Katup periksa inline standar seperti seri RV menggunakan prinsip dasar yang sama dengan RVP 25 tetapi dihubungkan dengan port berulir alih-alih dibaut ke manifold. Seri RV berfungsi dengan baik untuk sistem perpipaan sederhana, tetapi Check Valve RVP 25 menghemat banyak ruang dalam berbagai desain. Anda dapat mengemas beberapa katup RVP 25 dalam satu blok kompak alih-alih mengalirkan pipa ke katup RV individual. Hal ini mengurangi titik kebocoran dan membuat sistem lebih terorganisir. Namun, jika Anda melakukan retrofit pada sistem pipa yang sudah ada, katup RV mungkin lebih mudah dipasang daripada mendesain ulang untuk pemasangan manifold.
Katup periksa yang dioperasikan pilot menawarkan port kontrol tambahan yang memungkinkan Anda membuka katup bahkan saat tekanan balik. Fitur ini berguna ketika Anda perlu menarik kembali silinder yang telah dikunci oleh katup periksa. Check Valve RVP 25 tidak memiliki fungsi pilot ini, sehingga lebih sederhana dan lebih murah. Jika Anda benar-benar memerlukan operasi pilot, Anda memerlukan jenis katup yang berbeda. Namun untuk kontrol aliran dasar satu arah, Check Valve RVP 25 yang lebih sederhana lebih andal karena memiliki lebih sedikit bagian yang rusak.
Katup periksa tipe bola dari pabrikan seperti Zentgraf merespons dengan sangat cepat karena massa bola lebih kecil dibandingkan piston kerucut. Respon cepat ini bekerja dengan baik pada sistem dengan perubahan tekanan yang cepat. Namun, desain kerucut seperti yang digunakan pada unit HYDAC Check Valve RVP 25 biasanya memiliki seal yang lebih baik karena kerucut menyediakan lebih banyak area kontak dengan dudukan. Desain kerucut juga menangani tekanan tinggi dengan lebih andal dalam jutaan siklus. Pilihan Anda antara bola dan kerucut bergantung pada apakah Anda memerlukan respons yang lebih cepat atau penyegelan yang lebih baik.
Katup proporsional menyediakan kontrol aliran variabel, bukan operasi on-off yang sederhana. Ini benar-benar berbeda dari katup periksa dan memiliki tujuan yang berbeda. Jangan membingungkan keduanya. Katup proporsional jauh lebih mahal dan memerlukan kontrol elektronik. Check Valve RVP 25 merupakan perangkat pasif yang bekerja secara otomatis berdasarkan perbedaan tekanan. Kesederhanaan ini membuatnya sangat andal dan cocok untuk tugas-tugas kontrol aliran dasar.
Katup pelepas pegas terlihat mirip dengan katup periksa tetapi memiliki fungsi berbeda. Katup pelepas melindungi sistem dari tekanan berlebih dengan membuka ketika tekanan melebihi batas yang ditentukan. Check Valve RVP 25 beroperasi berdasarkan arah aliran, bukan tingkat tekanan. Banyak sistem menggunakan kedua jenis katup secara bersamaan. Check Valve RVP 25 mencegah aliran balik sementara katup pelepas menangani lonjakan tekanan.
Tren Masa Depan dan Integrasi Teknologi
Teknologi hidrolik terus berkembang, dan Check Valve RVP 25 beradaptasi seiring dengan industri. Beberapa produsen kini menawarkan katup periksa dengan sensor terintegrasi yang memantau aliran, tekanan, dan suhu. Katup cerdas ini terhubung ke jaringan Internet of Things industri, memungkinkan pemantauan sistem secara real-time. Meskipun integrasi sensor belum umum terjadi pada RVP 25 secara khusus, hal ini mewakili arah teknologi. Pemeliharaan prediktif menjadi mungkin dilakukan bila Anda dapat melacak kinerja katup dari jarak jauh.
Peningkatan ilmu material membuat komponen hidrolik bertahan lebih lama di lingkungan yang keras. Bahan segel baru lebih tahan terhadap suhu yang lebih tinggi dan cairan agresif dibandingkan karet tradisional. Perawatan permukaan pada badan katup memberikan ketahanan korosi yang lebih baik tanpa menambah banyak biaya. Seiring dengan semakin matangnya teknologi ini, kita dapat berharap unit Check Valve RVP 25 dapat menangani aplikasi yang semakin menuntut.
Miniaturisasi adalah tren lain yang mempengaruhi katup hidrolik. Saat peralatan bergerak menjadi lebih kompak, ada tekanan untuk mengecilkan komponen hidrolik sekaligus mempertahankan kinerja. Desain Check Valve RVP 25 yang dipasang di manifold sudah memenuhi kebutuhan ini dengan lebih baik daripada katup inline tradisional. Versi masa depan mungkin mengemas lebih banyak fungsi ke dalam paket yang lebih kecil melalui teknik manufaktur canggih seperti manufaktur aditif.
Pemikiran Terakhir tentang Check Valve RVP 25
Check Valve RVP 25 mewakili solusi matang dan andal untuk kontrol aliran satu arah dalam sistem hidrolik tekanan sedang. Desainnya yang sederhana memberikan kinerja yang konsisten di berbagai aplikasi, mulai dari peralatan konstruksi hingga manufaktur otomatis. Kemampuan katup untuk menangani tekanan hingga 350 bar dan aliran 550 liter per menit membuatnya cocok untuk keperluan industri yang menuntut.
Memilih antara produsen berarti menyeimbangkan biaya dengan persyaratan kualitas. HYDAC menawarkan kinerja premium dan ketersediaan terluas. Zentgraf memberi teknik Eropa penyesuaian yang baik. Huade dan Hengli memberikan kinerja fungsional dengan harga terjangkau. Semua opsi ini memberi Anda fleksibilitas untuk menyesuaikan pilihan katup dengan kebutuhan proyek.
Pemasangan dan pemeliharaan yang tepat memastikan masa pakai yang lama. Pasang Check Valve RVP 25 pada permukaan manifold yang rata dan bersih dengan baut yang dikencangkan dengan benar. Jaga cairan hidrolik tetap bersih dan dalam kisaran suhu yang ditentukan. Periksa tekanan pembukaan secara berkala dan ganti O-ring selama interval servis utama.
Untuk spesifikasi rinci dan model CAD, kunjungi situs web produsen seperti situs resmi HYDAC atau platform teknik seperti DirectIndustry. Jika Anda siap membeli, pemasok seperti ValinOnline, Motion Industries, dan Made-in-China menawarkan berbagai pilihan harga. Baik Anda merancang sistem baru atau mengganti katup yang aus, Check Valve RVP 25 memberikan kinerja terbukti yang dapat Anda andalkan.
