Saat Anda bekerja dengan sistem hidrolik, memahami setiap komponen itu penting. Check Valve RVP 30 menonjol sebagai solusi andal untuk mengendalikan aliran fluida dalam satu arah. Katup periksa hidrolik ini, diproduksi oleh HYDAC, telah menjadi pilihan standar dalam aplikasi mesin industri dan bergerak.
Apa itu Check Valve RVP 30?
Check Valve RVP 30 adalah katup kontrol arah yang dipasang di manifold yang dirancang untuk sistem oli hidrolik. Hal ini memungkinkan fluida mengalir dengan bebas dari port B ke port A sekaligus memblokir aliran balik sepenuhnya. Kontrol aliran satu arah ini penting dalam banyak aplikasi hidrolik dimana mencegah aliran balik melindungi pompa dan menjaga tekanan sistem.
RVP 30 menggunakan desain poppet pegas yang terbuat dari baja yang diperkeras. Ketika tekanan fluida dari port B melebihi gaya pegas, katup terbuka dan membiarkan fluida melewatinya. Ketika tekanan turun atau mencoba berbalik arah, pegas mendorong si kecil kembali ke dudukan, menciptakan segel logam-ke-logam yang mencegah kebocoran.
Katup periksa ini mengikuti standar DIN ISO 1219 dan dirancang khusus untuk dipasang langsung ke manifold hidrolik atau pelat pemasangan. Desainnya yang ringkas menghemat ruang dibandingkan dengan katup periksa inline, menjadikan RVP 30 ideal untuk sistem yang ruang pemasangannya terbatas.
Spesifikasi Teknis Yang Penting
Check Valve RVP 30 menangani kondisi yang menuntut dengan spesifikasi yang memenuhi persyaratan industri. Katup beroperasi pada tekanan kerja maksimum 350 bar, yang setara dengan sekitar 5000 psi. Peringkat tekanan ini membuat RVP 30 cocok untuk sirkuit hidrolik bertekanan tinggi yang biasa ditemukan pada alat berat.
Kapasitas alirannya mencapai hingga 600 liter per menit atau sekitar 150 galon per menit. Laju aliran yang tinggi ini berarti Check Valve RVP 30 dapat menangani volume cairan yang besar tanpa menimbulkan penurunan tekanan yang berlebihan. Tekanan retak standar adalah 0,5 bar, meskipun ada pilihan 0,05 hingga 4,5 bar tergantung pada kebutuhan aplikasi. Tekanan retak yang lebih rendah memungkinkan katup membuka lebih mudah, sementara pengaturan yang lebih tinggi memberikan penyegelan yang lebih baik terhadap aliran balik.
Badan katup terbuat dari baja karbon dengan lapisan fosfat atau seng untuk ketahanan terhadap korosi. Si kecil itu sendiri menggunakan baja yang dikeraskan dan dipoles untuk daya tahan. Segel standar adalah fluoroelastomer FKM, yang menangani suhu dari negatif 20 derajat Celcius hingga positif 80 derajat Celcius. Beberapa versi memperluas kisaran suhu terendah hingga negatif 30 derajat Celcius.
RVP 30 memiliki berat sekitar 10,3 kilogram dan dihubungkan melalui port berulir berukuran 1,5 inci untuk fitting NPTF, BSPP, atau SAE O-ring. Pola pemasangan menggunakan empat baut dan dapat dipasang dalam orientasi apa pun tanpa mempengaruhi kinerja.
Cara Kerja Check Valve RVP 30 pada Aplikasi Nyata
Memahami di mana letak Check Valve RVP 30 membantu memperjelas nilainya. Salah satu aplikasi umum adalah perlindungan pompa. Ketika pompa hidrolik dimatikan, fluida dapat mencoba mengalir mundur melalui pompa. Aliran balik ini dapat merusak komponen pompa atau menyebabkan tekanan sistem turun secara tiba-tiba. Memasang RVP 30 pada outlet pompa mencegah aliran balik dan melindungi pompa dari kerusakan.
Sirkuit akumulator juga mendapat manfaat dari Check Valve RVP 30. Akumulator menyimpan cairan bertekanan untuk dilepaskan dengan cepat saat dibutuhkan. Katup periksa menjaga tekanan di akumulator dengan mencegah cairan mengalir kembali ke sistem utama ketika tekanan turun. Hal ini menjaga energi yang tersimpan tetap tersedia untuk siklus kerja berikutnya.
Mesin bergerak seperti ekskavator dan loader menggunakan RVP 30 di seluruh sistem hidrauliknya. Mesin-mesin ini beroperasi dalam kondisi yang keras dengan getaran konstan dan beban yang bervariasi. Segel logam-ke-logam pada katup periksa menjaga agar tidak ada kebocoran bahkan ketika komponen memanas selama penggunaan berat. Keandalan ini mengurangi waktu henti sekitar 20 hingga 30 persen dibandingkan dengan sistem yang menggunakan katup periksa berkualitas rendah.
Lini produksi manufaktur menggabungkan Check Valve RVP 30 pada mesin press, mesin cetak injeksi, dan peralatan perakitan otomatis. Waktu respons katup yang cepat dan penurunan tekanan yang rendah membantu sistem ini beroperasi dengan lancar tanpa membuang energi. Prinsip yang sama berlaku dalam sistem kontrol pitch turbin angin dan peralatan kelautan dimana keandalannya tidak dapat dikompromikan.
Karakteristik Penurunan Tekanan
Setiap katup menciptakan hambatan terhadap aliran, yang ditunjukkan sebagai penurunan tekanan. Check Valve RVP 30 meminimalkan kehilangan energi ini melalui desain internalnya yang ramping. Pada 100 liter per menit, penurunan tekanan mencapai sekitar 0,5 bar. Peningkatan ini menjadi sekitar 1,2 bar pada 200 liter per menit dan mencapai sekitar 4,8 bar pada laju aliran maksimum 600 liter per menit.
Nilai penurunan tekanan ini relatif rendah untuk katup periksa dengan ukuran dan kapasitas seperti ini. Penurunan tekanan yang lebih rendah berarti lebih sedikit energi yang terbuang sebagai panas dan pengoperasian sistem yang lebih efisien. Hubungan antara laju aliran dan penurunan tekanan tidak linier, penurunan tekanan meningkat lebih cepat pada laju aliran yang lebih tinggi akibat turbulensi dan gesekan.
Perancang sistem dapat menggunakan angka penurunan tekanan ini untuk menghitung total kerugian sistem dan ukuran pompa dengan tepat. Check Valve RVP 30 memberikan kontribusi minimal terhadap inefisiensi sistem secara keseluruhan, yang penting ketika mengoptimalkan konsumsi energi di instalasi industri besar.
Membandingkan RVP 30 dengan Alternatif
Pasar katup hidrolik menawarkan banyak pilihan katup periksa. Check Valve RVP 30 bersaing terutama dalam hal keandalan dan kinerja daripada harga. Bosch Rexroth memproduksi katup serupa dengan tekanan dan aliran yang sebanding, terkadang dengan kemampuan pemantauan elektronik yang menarik bagi sistem otomatis. Parker Hannifin menawarkan katup periksa yang sedikit lebih ringan dan lebih mudah diintegrasikan ke dalam desain kompak.

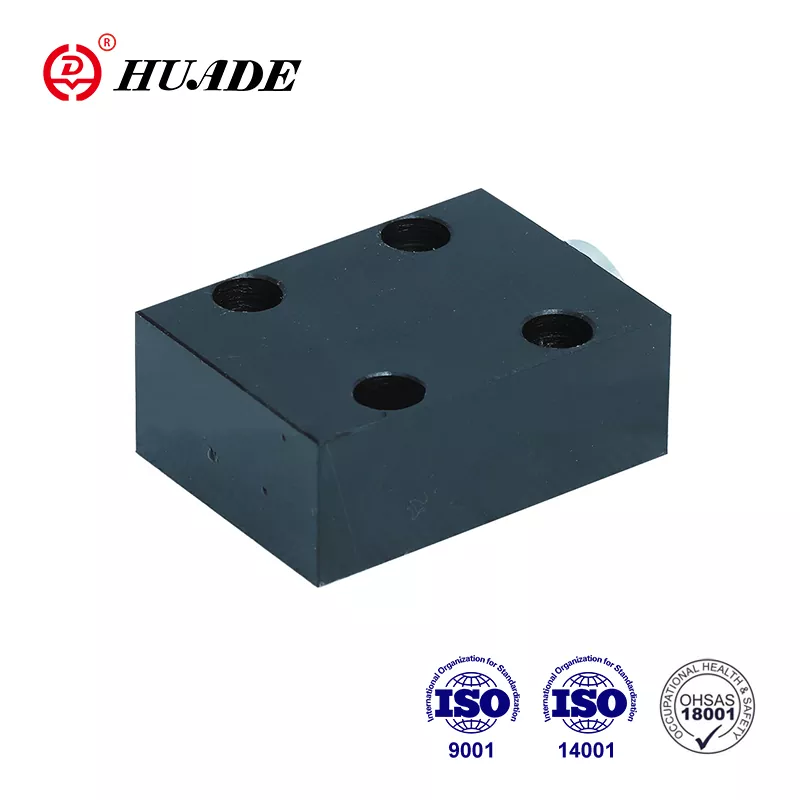

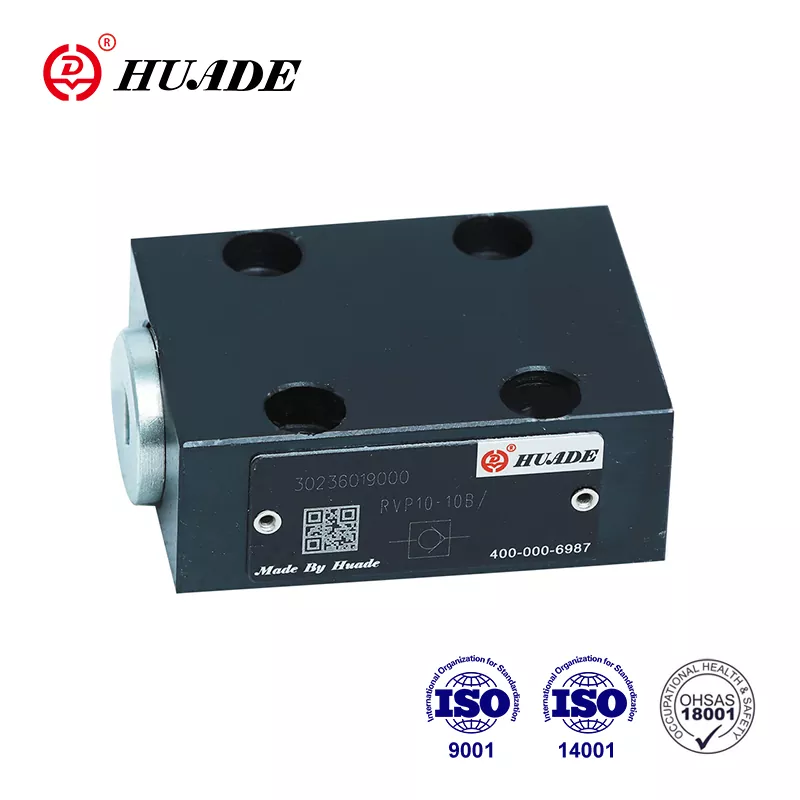

Pabrikan Cina seperti Huade memproduksi katup periksa yang sesuai dengan spesifikasi RVP 30 dengan harga 30 hingga 50 persen lebih rendah. Alternatif-alternatif ini memenuhi standar sertifikasi ISO dan bekerja dengan baik dalam aplikasi di mana kendala anggaran lebih penting daripada warisan merek. Kerugiannya biasanya melibatkan dukungan teknis yang kurang komprehensif dan potensi masa pakai yang lebih pendek dalam kondisi ekstrem.
Katup periksa Eaton Vickers memberikan kompatibilitas yang baik dengan komponen standar SAE dan menjaga ketersediaan luas melalui jaringan distribusi. Check Valve RVP 30 membedakan dirinya melalui presisi teknik HYDAC dan perhitungan Mean Time To Failure selama 150 tahun. Proyeksi umur panjang ini berasal dari pengujian ekstensif dan data lapangan dari ribuan instalasi.
Untuk aplikasi yang membutuhkan keandalan mutlak, seperti anjungan minyak lepas pantai atau proses manufaktur penting, RVP 30 membenarkan harga premiumnya. Untuk penggunaan industri umum dengan akses pemeliharaan rutin, alternatif yang lebih murah mungkin memberikan kinerja yang memadai.
Pedoman Instalasi
Pemasangan yang benar memastikan Check Valve RVP 30 berfungsi sesuai desain. Permukaan pemasangan harus rata dalam jarak 0,01 milimeter per 100 milimeter dan halus hingga permukaan akhir 0,8 mikrometer atau lebih baik. Spesifikasi ini mencegah kebocoran di sekitar badan katup dan memastikan distribusi beban merata di seluruh baut pemasangan.
Jenis thread harus sesuai dengan koneksi sistem, baik NPTF, BSPP, atau SAE. Penggunaan standar ulir yang salah dapat menyebabkan ulir silang atau penyegelan yang tidak tepat. Gunakan penyegel ulir yang sesuai untuk sistem hidraulik, hindari produk yang dapat mengkontaminasi cairan atau rusak akibat tekanan.
Baut pemasangan harus kelas 10.9 atau setara dan dikencangkan dalam pola silang sesuai nilai torsi yang ditentukan dalam manual pemasangan HYDAC. Pengencangan yang tidak merata dapat membuat permukaan pemasangan melengkung dan menimbulkan jalur kebocoran. Check Valve RVP 30 dapat dipasang dalam orientasi apa pun karena menggunakan tekanan pegas dan bukan gravitasi untuk penyegelan.
Filtrasi hulu sangat penting untuk umur panjang katup. Sistem harus menyaring partikel hingga 20 mikrometer atau lebih kecil untuk memenuhi tingkat kebersihan ISO 4406 21/19/16 yang ditentukan untuk RVP 30. Kontaminasi adalah penyebab utama kegagalan katup periksa, dengan partikel yang mencegah si kecil menyegel dengan benar atau mencetak permukaan penyegelan.
Setelah pemasangan, keluarkan semua udara dari sistem sebelum memberikan tekanan penuh. Udara yang terperangkap dapat menyebabkan pengoperasian katup tidak menentu dan kebisingan yang berlebihan. Uji katup periksa dengan memberi tekanan dari kedua arah untuk memastikan katup terbuka bebas ke arah depan dan menutup sepenuhnya terhadap aliran balik.
Pemeliharaan dan Pemecahan Masalah
Check Valve RVP 30 memerlukan perawatan minimal bila dioperasikan sesuai spesifikasi. Interval inspeksi 1000 hingga 2000 jam pengoperasian merupakan hal yang umum untuk aplikasi industri. Selama pemeriksaan, periksa kebocoran eksternal di sekitar badan katup dan permukaan pemasangan. Kebocoran yang terlihat menunjukkan keausan segel atau pemasangan yang tidak tepat.
Menguji tekanan retak secara berkala memastikan pegas tidak melemah atau si kecil tidak aus. Jika tekanan retak meningkat secara signifikan, kontaminasi internal mungkin menghalangi pembukaan katup sepenuhnya. Jika tekanan retak menurun, kelelahan pegas atau degradasi seal dapat terjadi.
Masalah paling umum pada Check Valve RVP 30 adalah poppet sticking, dimana katup gagal membuka atau menutup dengan benar. Hal ini biasanya diakibatkan oleh kontaminasi yang menempel di antara si kecil dan dudukannya. Membilas sistem dengan cairan hidrolik yang bersih sering kali dapat mengatasi sedikit kemacetan. Kontaminasi parah memerlukan pembongkaran katup dan pembersihan atau penggantian seal kit.
HYDAC menyediakan seal kit khusus untuk RVP 30, termasuk semua O-ring dan backup ring. Mengganti segel biasanya membutuhkan waktu kurang dari satu jam dengan perkakas tangan dasar. Nomor part seal kit untuk seal FKM adalah SEAL KIT 30FKM. Selalu gunakan kit segel HYDAC asli atau yang setara yang terverifikasi untuk menjaga kinerja katup.
Mengoperasikan Check Valve RVP 30 melebihi rentang suhunya dapat merusak segel dan menyebabkan kebocoran. Seal FKM menangani sebagian besar aplikasi hidraulik oli mineral, namun cairan yang tidak kompatibel seperti oli sintetis tertentu mungkin memerlukan seal NBR sebagai gantinya. Selalu verifikasi kompatibilitas cairan sebelum pemasangan.
Tempat Membeli Check Valve RVP 30
Opsi pembelian Check Valve RVP 30 meliputi distributor resmi dan pemasok online. Situs resmi HYDAC menyediakan pemesanan langsung untuk model RVP-30-01.X dengan pengiriman dalam 2 hingga 4 minggu secara global. Hal ini memastikan komponen asli dengan garansi pabrik penuh dan akses dukungan teknis.
Pemasok industri seperti MROstop dan Motion Industries menyediakan Check Valve RVP 30 dengan harga sekitar 600 hingga 850 dolar AS untuk konfigurasi standar. Distributor ini sering kali menyimpan inventaris untuk pengiriman segera, yang membantu ketika katup pengganti diperlukan dengan cepat untuk meminimalkan waktu henti.
Pasar online termasuk eBay mencantumkan katup RVP 30 baru dari berbagai penjual. Harga berkisar dari sekitar 593 hingga 857 dolar tergantung pada penjual dan konfigurasi model tertentu. Program perlindungan pembeli mengurangi risiko saat membeli melalui saluran ini, meskipun memverifikasi reputasi penjual tetap penting.
Bagi pelanggan yang mempertimbangkan alternatif biaya, Alibaba menghubungkan pembeli dengan produsen seperti Huade yang memproduksi katup periksa yang kompatibel dengan RVP 30. Harga biasanya berkisar 30 hingga 50 persen di bawah harga asli HYDAC dengan jumlah pesanan minimum 1 hingga 10 buah. Waktu pengiriman 1 hingga 2 minggu dan garansi satu tahun adalah standar. Enkripsi pembayaran SSL melindungi transaksi.
Saat membandingkan sumber, pertimbangkan total biaya termasuk pengiriman, ketentuan garansi, dan ketersediaan dukungan teknis. Check Valve RVP 30 dari saluran resmi mencakup dokumentasi, file CAD untuk desain sistem, dan akses ke teknisi HYDAC untuk pertanyaan aplikasi. Layanan ini memberikan nilai tambah melebihi komponen itu sendiri.
Pertimbangan Ekonomi
Check Valve RVP 30 mewakili investasi moderat dalam sistem hidrolik lengkap. Harga tipikal sebesar 500 hingga 800 euro menempatkannya sebagai komponen premium dibandingkan dengan alternatif ekonomi. Biaya ini dibenarkan oleh masa pakai katup yang lama dan kinerja nol kebocoran, sehingga mengurangi pemborosan cairan dan mencegah kontaminasi.
Pengembalian investasi terutama berasal dari pengurangan waktu henti dan biaya pemeliharaan. Sistem yang menggunakan RVP 30 mengalami lebih sedikit penghentian tidak terencana karena kegagalan katup. Segel logam-ke-logam menghilangkan kebocoran bertahap yang dapat mengkontaminasi sistem dan merusak komponen hilir. Selama masa pemasangan biasanya 5 hingga 10 tahun, penghematan ini sering kali melebihi perbedaan harga awal dibandingkan katup periksa yang lebih murah.
Efisiensi energi juga berkontribusi terhadap nilai ekonomi. Karakteristik pressure drop yang rendah pada Check Valve RVP 30 berarti lebih sedikit daya pompa yang terbuang untuk mendorong fluida melewati katup. Dalam sistem besar yang beroperasi terus menerus, penghematan energi ini dapat mencapai ribuan dolar setiap tahunnya.
Biaya perawatan tetap rendah karena RVP 30 menggunakan seal kit standar dan hanya memerlukan peralatan dasar untuk servis. Suku cadang pengganti tetap tersedia dari HYDAC dan distributor bahkan untuk katup yang dipasang beberapa dekade lalu. Ketersediaan suku cadang jangka panjang ini melindungi investasi peralatan dan mengurangi risiko keusangan.
Tren Masa Depan dan Integrasi Digital
Industri komponen hidrolik secara bertahap menggabungkan sensor dan pemantauan digital. Meskipun Check Valve RVP 30 saat ini adalah perangkat mekanis murni, versi masa depan mungkin menyertakan sensor tekanan atau monitor aliran yang terintegrasi ke dalam badan katup. Penambahan ini akan memungkinkan pemeliharaan prediktif dengan mendeteksi penurunan kinerja sebelum terjadi kegagalan total.
Inisiatif Industri 4.0 mendorong konektivitas yang lebih besar antara komponen hidrolik dan sistem kontrol. Versi cerdas dari RVP 30 dapat mengkomunikasikan statusnya ke sistem pemantauan pusat, memperingatkan operator ketika pemeliharaan sudah waktunya atau ketika kondisi pengoperasian melebihi batas desain. Perkembangan ini selaras dengan tren yang lebih luas menuju pemeliharaan berbasis kondisi dibandingkan interval servis berbasis waktu.
Terlepas dari kemungkinan teknologi ini, desain dasar Check Valve RVP 30 kemungkinan besar tidak akan berubah. Mekanisme si kecil bermuatan pegas telah membuktikan dirinya selama puluhan tahun dalam pelayanan di banyak aplikasi. Peningkatan digital apa pun akan melengkapi dan bukan menggantikan fungsi mekanis inti.
Membuat Pilihan yang Tepat
Pemilihan Check Valve RVP 30 tergantung pada kesesuaian kemampuan katup dengan kebutuhan sistem. Untuk aplikasi yang memerlukan peringkat tekanan maksimum hingga 350 bar dan laju aliran hingga 600 liter per menit, RVP 30 memberikan kinerja yang telah terbukti. Segel nol kebocoran sangat penting dalam sistem di mana aliran balik dalam jumlah kecil pun dapat menyebabkan masalah.
Pertimbangan anggaran penting untuk setiap proyek. Check Valve RVP 30 harganya lebih mahal dibandingkan alternatif dasar tetapi lebih murah dibandingkan katup yang dikontrol secara elektronik dengan spesifikasi serupa. Hal ini menempatkannya di tengah-tengah di mana kinerja dan keandalan membenarkan harga premium tanpa mencapai tingkat kemewahan.
Dukungan teknis dan ketersediaan dokumentasi mendukung RVP 30 untuk sistem yang kompleks dimana tantangan integrasi mungkin timbul. HYDAC memberikan bantuan teknis dan spesifikasi terperinci yang membantu perancang sistem mengoptimalkan pemilihan komponen. Dukungan ini terbukti bermanfaat ketika memecahkan masalah yang tidak terduga atau mendorong batasan kinerja.
Check Valve RVP 30 telah mendapatkan reputasinya melalui kinerja yang konsisten dalam aplikasi yang menuntut. Memahami spesifikasinya, prosedur pemasangan yang tepat, dan persyaratan perawatan membantu pengguna mendapatkan nilai maksimal dari komponen hidrolik ini. Baik untuk melindungi pompa mahal, menjaga tekanan akumulator, atau mengontrol aliran pada peralatan bergerak, RVP 30 menghadirkan kontrol aliran satu arah yang andal yang menjaga sistem hidraulik beroperasi dengan lancar.
