Saat bekerja dengan sistem hidrolik, pengendalian arah aliran sangat penting untuk keselamatan dan efisiensi. Katup kartrid Bosch Rexroth M-SR berfungsi sebagai katup periksa andal yang memungkinkan cairan mengalir dalam satu arah sekaligus memblokir aliran balik sepenuhnya. Komponen ini telah menjadi pilihan standar dalam aplikasi hidrolik industri karena desainnya yang kompak dan performa bebas bocor.
Apa Itu Katup Kartrid M-SR
Katup kartrid M-SR adalah katup periksa hidraulik tipe sekrup yang diproduksi oleh Bosch Rexroth, salah satu perusahaan terkemuka di bidang teknologi hidraulik. Katup kartrid M-SR ini termasuk dalam seri 1X dan menggunakan desain si kecil untuk mengontrol aliran fluida. Katup dipasang langsung ke blok manifold, sehingga menghemat ruang dibandingkan dengan katup yang dipasang di saluran tradisional.
Pengoperasian dasarnya sangat mudah. Ketika cairan hidrolik mendorong katup ke arah depan dengan tekanan yang cukup, si kecil terbuka dan memungkinkan aliran. Ketika tekanan datang dari arah sebaliknya, si kecil akan menempel erat pada dudukannya, mencegah aliran balik. Penyegelan logam-ke-logam ini menciptakan penutupan anti bocor yang menjaga tekanan sistem tanpa penurunan kualitas seiring waktu.
Katup kartrid M-SR hadir dalam dua jenis pemasangan: katup sudut KE untuk jalur aliran 90 derajat dan katup inline KD untuk jalur aliran lurus. Fleksibilitas ini membantu para insinyur merancang sirkuit hidrolik kompak yang sesuai dengan ruang terbatas.
Spesifikasi Teknis dan Rentang Ukuran
Katup kartrid M-SR tersedia dalam tujuh ukuran nominal, ditetapkan sebagai NG 6 hingga NG 30. Setiap ukuran menangani laju aliran dan tingkat tekanan yang berbeda tergantung pada kebutuhan aplikasi.
Untuk sistem yang lebih kecil, katup kartrid NG 6 M-SR menangani aliran hingga 6 liter per menit dan beroperasi pada tekanan hingga 420 bar. Seiring bertambahnya ukuran, kapasitas aliran meningkat secara signifikan. Versi NG 10 mampu menghasilkan 50 liter per menit, sedangkan NG 15 mampu menghasilkan 120 liter per menit. Ukuran standar terbesar, NG 30, menampung aliran hingga 400 liter per menit, meskipun tingkat tekanan maksimumnya turun menjadi 250 bar.
Tekanan retak, yang merupakan tekanan minimum yang diperlukan untuk membuka katup, pada dasarnya berkisar dari nol (untuk versi tanpa pegas) hingga 5 bar. Sebagian besar aplikasi menggunakan pegas standar 0,5 bar, yang memberikan penyegelan yang andal sekaligus membuka dengan mudah saat aliran maju dimulai. Tekanan retak yang lebih tinggi seperti 1,5 bar atau 3 bar tersedia untuk sistem yang memerlukan gaya penyegelan balik yang lebih kuat.
Kisaran suhu pengoperasian tergantung pada bahan segel. Segel NBR standar bekerja dari suhu negatif 30 derajat Celcius hingga positif 80 derajat Celcius. Untuk aplikasi suhu tinggi atau tahan bahan kimia, segel FKM memperluas batas atas sekaligus sedikit mempersempit kisaran suhu dingin.
Katup kartrid M-SR bekerja dengan berbagai cairan hidrolik termasuk oli mineral, cairan biodegradable, dan opsi tahan api. Saat menggunakan cairan berbahan dasar air, suhu pengoperasian harus tetap di bawah 60 derajat Celcius untuk menjaga umur segel.
Persyaratan Instalasi dan Detail Pemasangan
Pemasangan cartridge valve M-SR memerlukan perhatian pada beberapa spesifikasi dimensi dan permukaan. Panjang badan katup bervariasi berdasarkan ukurannya, mulai dari 33,3 milimeter untuk NG 6 hingga 83,3 milimeter untuk NG 30, dengan toleransi negatif 0,1 milimeter. Rongga pemasangan mengikuti standar ZN 10001, yang memastikan kompatibilitas dengan blok manifold yang dirancang dengan baik.
Setiap ukuran memerlukan sumbat berulir khusus untuk menutup rongga. Misalnya saja cartridge valve NG 10 M-SR yang menggunakan part number R913011603 yang memiliki diameter bore 18 milimeter dan ulir pipa G 1/2. Versi NG 20 menggunakan plug yang lebih besar dengan bore 30 milimeter dan ulir G 1. Sumbat ini harus diminyaki sedikit sebelum pemasangan untuk mencegah rasa sakit dan memastikan penyegelan yang benar.
Penyelesaian permukaan penting untuk pengoperasian yang andal. Permukaan penyegelan harus memiliki nilai kekasaran antara Rz 8 dan Rz 16. Katup dapat dipasang dalam orientasi apa pun, meskipun menghindari kantong udara di sirkuit membantu mencegah kavitasi dan kebisingan.
Untuk aplikasi tekanan tinggi di atas 350 bar, penerapan pengunci ulir Loctite 243 pada ulir sumbat menambah keamanan terhadap kendor akibat getaran. Katup kartrid M-SR mempertahankan kapasitas tekanan terukurnya bila dipasang dengan benar dengan nilai torsi yang tepat.
Karakteristik Kinerja dan Kurva Aliran
Memahami bagaimana katup kartrid M-SR berperilaku dalam kondisi yang berbeda membantu para insinyur memilih ukuran dan pegas yang tepat. Hubungan antara laju aliran dan penurunan tekanan mengikuti kurva nonlinier yang bervariasi menurut ukuran katup dan pengaturan tekanan retak.
Mengambil contoh katup kartrid NG 15 M-SR, ketika mengalirkan 100 liter per menit dengan pegas 0,5 bar, penurunan tekanan pada katup berukuran sekitar 0,8 bar. Ketika aliran meningkat, penurunan tekanan meningkat lebih cepat karena peningkatan kecepatan melalui bukaan katup. Pada 120 liter per menit, penurunan tekanan mencapai sekitar 1,2 bar.
Untuk katup yang lebih besar seperti NG 30, penurunan tekanan tetap lebih rendah pada laju aliran setara karena area aliran yang lebih besar. Pada 400 liter per menit, katup kartrid NG 30 M-SR menunjukkan penurunan tekanan sekitar 10 bar, yang dapat diterima di sebagian besar sirkuit aliran tinggi.
Kurva kinerja ini mengasumsikan penggunaan oli hidrolik HLP 46 pada suhu 40 derajat Celcius. Perubahan viskositas mempengaruhi penurunan tekanan, dengan cairan yang lebih kental menciptakan resistensi yang lebih tinggi. Katup ini menangani viskositas mulai dari 2,8 hingga 500 milimeter persegi per detik, meskipun kinerja di luar rentang tipikal harus diverifikasi untuk aplikasi spesifik.
Kinerja penyegelan terbalik pada dasarnya sempurna. Ketika tekanan berlawanan dengan arah penutupan, si kecil akan duduk dengan kuat dan mencegah kebocoran. Sifat kedap bocor inilah yang membuat cartridge valve M-SR cocok untuk menahan tekanan di dalam silinder atau mencegah aliran balik pada rangkaian pompa.
Aplikasi Umum dan Kasus Penggunaan
Katup kartrid M-SR digunakan di banyak industri yang memerlukan fungsi katup periksa yang andal. Dalam manufaktur otomotif, katup ini melindungi tempat uji transmisi dan sirkuit sistem rem. Instalasi tipikal mungkin menggunakan katup kartrid NG 20 M-SR dalam sirkuit uji transmisi yang mengalirkan 200 liter per menit, yang mencegah aliran balik memastikan hasil pengujian yang akurat dan melindungi peralatan yang mahal.
Mesin pengemasan mengandalkan posisi silinder yang tepat, dan katup kartrid M-SR mencegah penyimpangan muatan dengan memblokir aliran balik saat katup pengarah berada di tengah. Aplikasi ini sering kali menggunakan ukuran yang lebih kecil seperti NG 10 atau NG 15, disesuaikan dengan kebutuhan aliran silinder.
Peralatan medis dan farmasi menuntut pengoperasian yang bersih tanpa risiko kontaminasi. Desain kartrid tertutup pada katup M-SR menghilangkan jalur kebocoran eksternal yang dapat menimbulkan kontaminan. Sistem ini biasanya beroperasi pada tekanan sedang dengan rating 420 bar memberikan margin keamanan yang cukup.
Peralatan mesin industri menggunakan katup kartrid M-SR dalam sirkuit bypass pompa dan aplikasi penahan beban silinder. Pemasangan yang ringkas menghemat ruang panel sekaligus memberikan kinerja yang andal dalam lingkungan produksi yang menuntut. Peralatan konstruksi dan sistem kontrol pitch turbin angin juga menggunakan katup ini untuk kemampuan tekanan tinggi yang kuat.
Fleksibilitas katup kartrid M-SR berasal dari pengoperasiannya yang sederhana dan berbagai ukuran. Insinyur dapat menentukan kombinasi yang tepat antara ukuran, tekanan retak, dan material segel agar sesuai dengan kebutuhan spesifik mereka.
Pertimbangan Perawatan dan Masa Pakai
Salah satu keunggulan katup kartrid M-SR adalah masa pakainya yang lama dengan perawatan minimal. Bosch Rexroth memperkirakan waktu rata-rata terjadinya kegagalan berbahaya adalah 150 tahun dalam kondisi pengoperasian normal, yang berarti pengoperasian bebas perawatan pada sebagian besar instalasi.
Persyaratan layanan utama melibatkan menjaga kebersihan cairan yang tepat. Katup memerlukan filtrasi 20 mikrometer atau lebih halus untuk mencegah kontaminasi partikel yang dapat merusak permukaan penyegelan. Mengikuti tingkat kebersihan ISO 4406 18/20/15 memastikan pengoperasian yang andal dan masa pakai maksimum.
Steker berulir yang menutup rongga dianggap sebagai barang aus, meskipun penggantian jarang diperlukan kecuali katup dilepas dan dipasang kembali beberapa kali. Steker pengganti tersedia secara terpisah menggunakan nomor komponen yang sama yang tercantum untuk pemasangan awal.
Saat mengoperasikan katup kartrid M-SR di lingkungan yang keras dengan suhu tinggi, cairan agresif, atau kontaminasi berat, interval pemeriksaan harus dipersingkat dari asumsi standar. Memantau kebocoran eksternal di sekitar steker berulir dan memeriksa tekanan sistem secara berkala membantu mengetahui potensi masalah sebelum kegagalan.
Desain kartrid yang tersegel melindungi komponen internal dari paparan lingkungan, sehingga menghasilkan catatan keandalan yang sangat baik. Tidak seperti katup periksa eksternal yang mungkin mengalami korosi atau kerusakan fisik, katup M-SR terlindung di dalam blok manifold.
Membandingkan Alternatif dan Produk yang Kompatibel
Meskipun katup kartrid Bosch Rexroth M-SR menetapkan standar untuk kinerja katup periksa tekanan tinggi, terdapat beberapa alternatif di pasaran. Memahami perbedaannya membantu dalam pengambilan keputusan dan pertanyaan kompatibilitas.
Hydac menawarkan katup periksa kartrid seri CSBN dengan pemasangan sekrup serupa tetapi biasanya diberi nilai 350 bar, bukan 420 bar. Katup-katup ini harganya sedikit lebih murah namun memberikan kinerja yang sebanding dalam aplikasi yang tidak memerlukan peringkat tekanan penuh. Parker membuat seri D1VW, yang mencakup opsi pemantauan elektronik untuk sistem yang memerlukan umpan balik pada status katup.

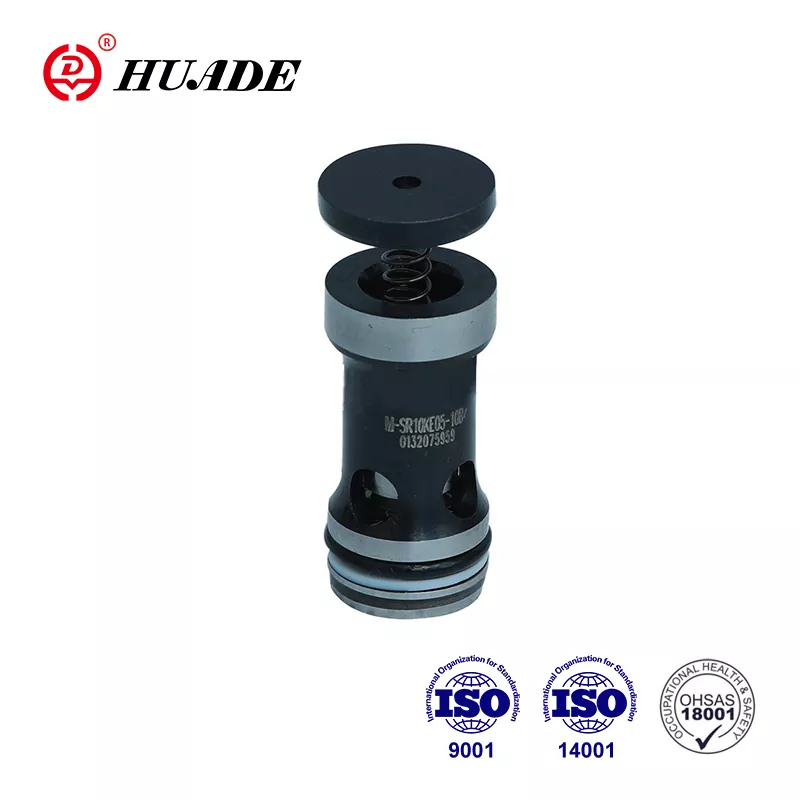

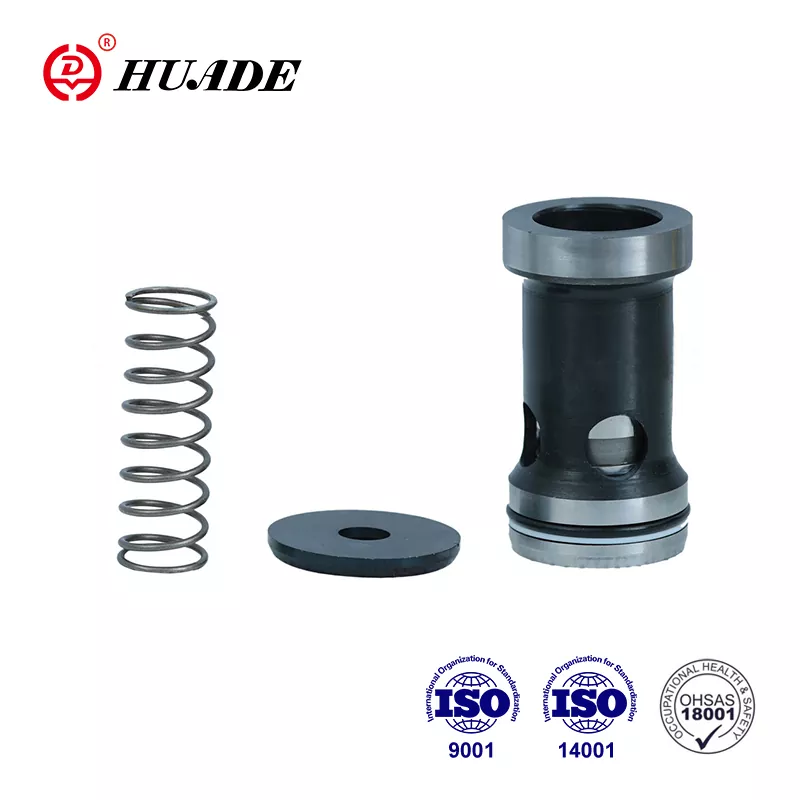

Beberapa pabrikan di China memproduksi katup kartrid yang kompatibel dengan spesifikasi M-SR. Perusahaan seperti Huade dan Hengli memproduksi katup yang sesuai dengan karakteristik dimensi dan kinerja dengan harga lebih rendah. Alternatif-alternatif ini dapat bekerja dengan baik pada aplikasi-aplikasi yang tidak kritis atau ketika keterbatasan anggaran sangat besar. Pertimbangan utamanya adalah memverifikasi bahwa produsen mempertahankan kontrol kualitas yang tepat dan menyediakan dokumentasi sertifikasi ISO.
Saat memilih antara katup kartrid Bosch Rexroth M-SR asli dan alternatif yang kompatibel, pertimbangkan pentingnya aplikasi, tingkat sertifikasi yang diperlukan, dan ketersediaan dukungan lokal. Sistem kritis yang tidak dapat mentolerir kegagalan harus menggunakan peralatan asli. Aplikasi yang tidak terlalu menuntut mungkin menerima produk yang kompatibel untuk mengurangi biaya.
Tempat Membeli dan Informasi Harga
Katup kartrid M-SR tersedia melalui berbagai saluran tergantung pada lokasi dan kebutuhan kuantitas Anda. Bosch Rexroth mengoperasikan toko online resmi di [store.boschrexroth.com](http://store.boschrexroth.com/) di mana konfigurasi standar dikirimkan dalam satu hingga tiga hari. Nomor komponen mengikuti format tertentu, seperti R900350797 untuk katup sudut NG 30 KE dengan pegas 0,5 bar.
Distributor resmi seperti BuyRexroth menyediakan katup kartrid M-SR dengan harga transparan dan opsi pengiriman ke seluruh dunia. Distributor ini biasanya menyediakan ukuran umum dan dapat memesan konfigurasi khusus langsung dari pabrik. Waktu tunggu untuk suku cadang standar biasanya singkat, sedangkan spesifikasi khusus mungkin memerlukan waktu beberapa minggu.
Harga sangat bervariasi berdasarkan ukuran dan konfigurasi katup. Ukuran yang lebih kecil seperti NG 6 biasanya berharga antara 50 dan 80 dolar, sedangkan katup NG 30 yang besar bisa mencapai 200 dolar atau lebih. Alternatif yang kompatibel dari pabrikan Tiongkok mungkin memiliki harga 20 hingga 40 persen lebih rendah, meskipun jumlah pesanan minimum mungkin lebih tinggi daripada pilihan untuk proyek kecil.
Untuk aplikasi khusus yang memerlukan segel FKM atau tekanan retak non-standar, meminta penawaran langsung dari distributor atau produsen sering kali memberikan hasil terbaik. Dukungan teknis dapat membantu memastikan bahwa konfigurasi katup kartrid M-SR yang dipilih sesuai dengan persyaratan aplikasi sebelum pembelian.
Pertimbangan Desain untuk Integrasi Sistem
Mengintegrasikan katup kartrid M-SR ke dalam sistem hidrolik memerlukan perhatian yang cermat terhadap desain manifold dan tata letak sirkuit. Katup dipasang ke dalam rongga standar yang harus dikerjakan dengan dimensi yang tepat. Bekerja sama dengan berbagai pemasok yang mengikuti standar ZN 10001 memastikan kesesuaian dan kinerja yang tepat.
Arah aliran melalui katup kartrid M-SR harus selaras dengan desain sirkuit. Panah pada badan katup atau simbol katalog menunjukkan arah aliran bebas. Memasang katup secara terbalik akan menghalangi semua aliran, jadi verifikasi selama perakitan sangatlah penting. Beberapa insinyur menandai blok manifold dengan panah arah aliran untuk mencegah kesalahan pemasangan.
Perhitungan penurunan tekanan harus memperhitungkan karakteristik katup pada laju aliran yang diharapkan. Meskipun penurunan tekanan melalui katup kartrid M-SR biasanya kecil dibandingkan dengan pembatasan sirkuit lainnya, aplikasi aliran tinggi mendapat manfaat dari pemilihan ukuran berikutnya yang lebih besar untuk meminimalkan kehilangan energi dan pembangkitan panas.
Pemilihan tekanan retak mempengaruhi hambatan aliran maju dan gaya penyegelan terbalik. Aplikasi yang memerlukan hambatan ke depan minimal harus menggunakan tekanan retak yang lebih rendah seperti 0,2 bar atau bahkan versi tanpa pegas. Sistem yang harus menahan tekanan terhadap beban yang bervariasi mendapatkan keuntungan dari tekanan retak yang lebih tinggi sehingga memberikan penyegelan yang lebih kuat.
Perputaran suhu dan kompatibilitas cairan harus diverifikasi selama tahap desain. Jika sistem akan melihat suhu ekstrem atau menggunakan cairan khusus, memastikan kompatibilitas bahan segel akan mencegah kegagalan dini. Opsi segel FKM memperluas ketahanan kimia untuk aplikasi yang melibatkan aditif agresif atau suhu tinggi.
Kesimpulan
Katup kartrid Bosch Rexroth M-SR menyediakan fungsi katup periksa yang andal dalam kemasan ringkas yang cocok untuk sistem hidraulik bertekanan tinggi. Desain kartrid berulir menyederhanakan pemasangan sekaligus menghilangkan jalur kebocoran eksternal. Kisaran ukuran dari NG 6 hingga NG 30 mencakup kebutuhan aliran dari silinder kecil hingga sirkuit industri besar.
Memilih konfigurasi M-SR katup kartrid yang tepat melibatkan pencocokan ukuran katup dengan kebutuhan aliran, memilih tekanan retak yang sesuai untuk aplikasi, dan memverifikasi kompatibilitas segel dengan kondisi pengoperasian. Masa pakai yang sangat baik dan persyaratan perawatan yang minimal menjadikan katup ini pilihan yang hemat biaya sepanjang masa pakai sistem.
Baik merancang sirkuit hidrolik baru atau mengganti komponen yang ada, memahami kemampuan dan persyaratan pemasangan katup kartrid M-SR membantu memastikan keberhasilan penerapan. Ketersediaan yang luas dan riwayat aplikasi yang luas memberikan keyakinan dalam menentukan komponen hidrolik yang telah terbukti ini.
