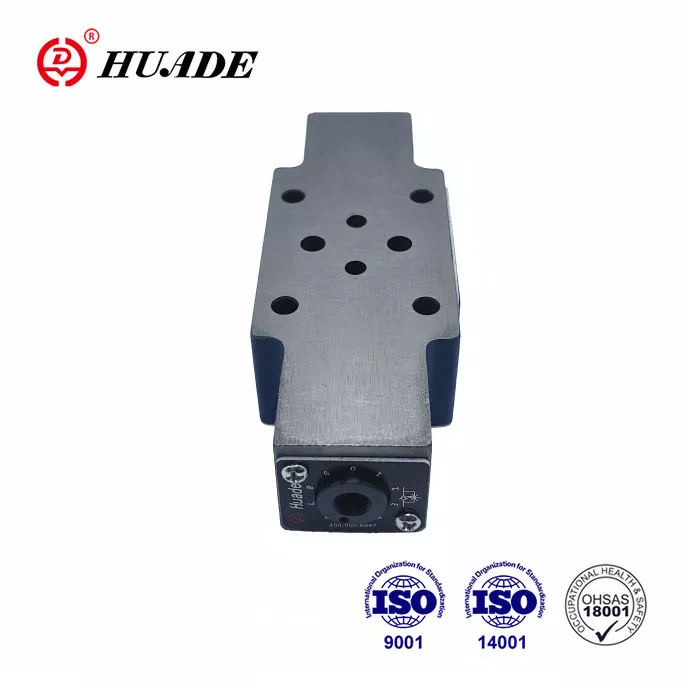

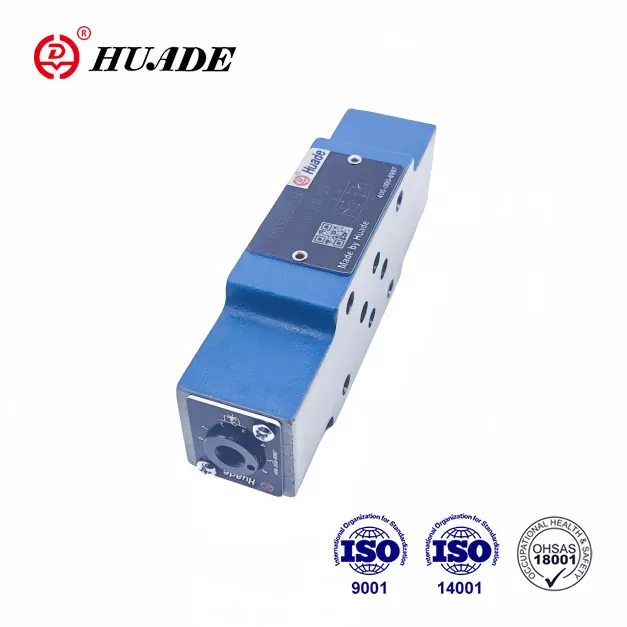

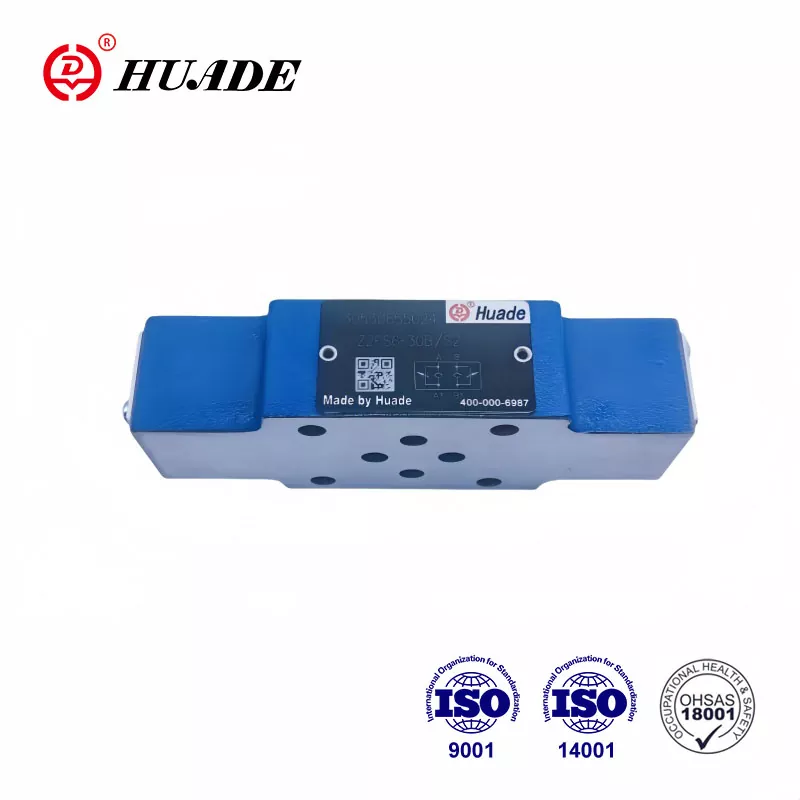

Katup Jenis Z 2 FS 6 adalah katup throttle/periksa ganda dalam desain pelat sandwich. Katup ini cocok untuk unit penumpukan vertikal dan digunakan untuk kontrol inlet atau outlet meter-out. Sebagai hasil dari dua kerja sama jangka panjang dengan Rexroth, Throttle Z2FS 6 ini cocok dengan rexroth dalam kinerja dan dapat menggantikan seri Rexroth® Z2FS6 3XB. Ini adalah alternatif yang terjangkau untuk Rexroth.
|
Data teknis (untuk aplikasi di luar parameter ini, silakan berkonsultasi dengan kami!) |
|||
|
Ukuran |
6 |
16 |
22 |
|
Aliran maksimum (l/mnt) |
80 |
250 |
350 |
|
Tekanan kerja maksimum (MPA) |
31.5 |
35 |
|
|
Cairan tekanan |
Minyak mineral (untuk segel NBR), atau ester fosfat (untuk segel FPM) |
||
|
Rentang viskositas (mm ²/s) |
10 hingga 800 |
||
|
Kisaran suhu cairan (℃) |
-30 hingga+80 |
||
Fitur:
▶ Desain plat sandwich
▶ Pola porting ke DIN 24 340, dari A, ISO 4401 dan CETOP - RP 121H
▶ Membatasi aliran utama atau pilot dengan dua port layanan
▶ Kontrol meter-in atau meter-out.
Aplikasi:
Throttle Check Valves Z2FS 6 digunakan untuk membatasi aliran minyak utama atau pilot pada satu atau dua port layanan.
Dua aliran batas throttle/check katup yang diatur secara simetris (dengan cara spool throttle yang dapat disesuaikan) dalam satu arah dan memungkinkan aliran pengembalian bebas ke arah lain.
Pembatasan aliran utama
Katup throttle/check ganda dipasang di antara katup arah dan subplate untuk mengubah kecepatan aktuator (pembatasan aliran utama).
Pembatasan Aliran Pilot
Dalam kasus katup arah yang dioperasikan pilot, katup throttle/check ganda dapat digunakan sebagai penyesuaian pilot choke (pembatasan aliran pilot). Dalam hal ini, dipasang di antara katup utama dan katup pilot.
Struktur katup throttle/periksa ganda, tipe Z2FS6 30B
Prinsip sistem hidrolik
