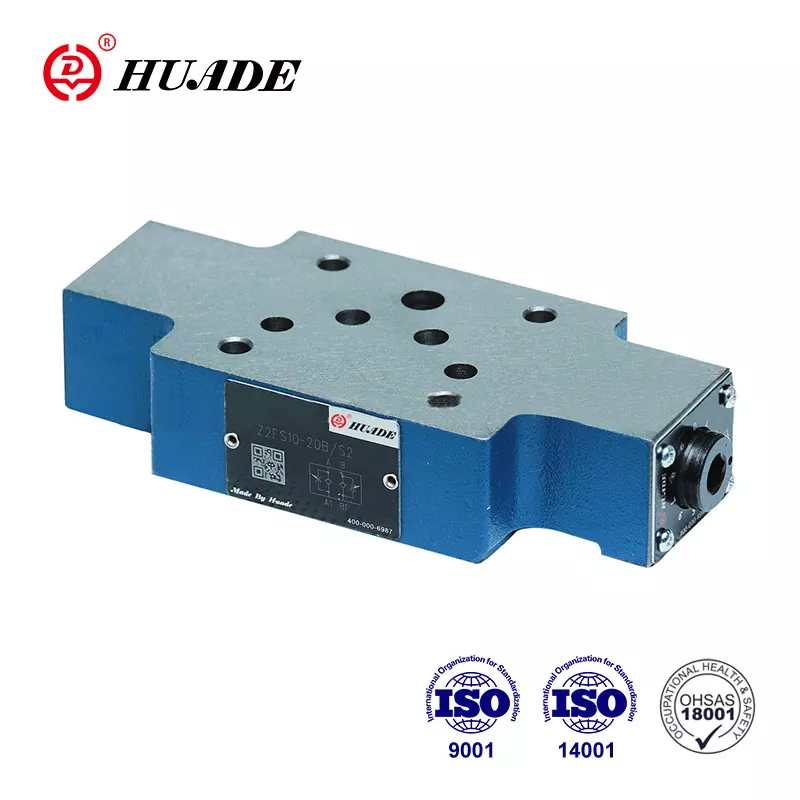

Katup Periksa Throttle Z2FS 10

Katup throttle/periksa ganda Z 2 FS10...20B/...  berdesain pelat sandwich. Mereka dapat dirakit secara vertikal. Melalui pengenalan teknologi mutakhir dari Rexroth, Huade®  Z2FS 10 dapat mencapai level yang sama dengan produk Rexroth dalam hal kinerja, kualitas, dan kompatibilitas.  Katup throttle Huade® telah mendapatkan pengakuan pasar yang luas dan kepercayaan pengguna.

Parameter produk Throttle Check Valve Z2FS 10

Fitur Produk Dan Aplikasi Throttle Check Valve Z2FS 10

Fitur:

▶ Desain piring sandwich

▶ Pola porting ke DIN 24 340, dari A, ISO 4401 dan CETOP - RP 121H

▶ Pembatasan arus utama atau arus percontohan pada dua pelabuhan layanan

▶ Kontrol meter masuk atau keluar.

Aplikasi:

Katup periksa throttle ganda Z2FS 10 digunakan untuk membatasi aliran oli utama atau pilot pada satu atau dua port servis. Dua katup throttle/cek yang diatur secara simetris membatasi aliran (melalui spool throttle yang dapat disesuaikan) dalam satu arah dan memungkinkan aliran balik bebas di arah lain. arah.

Bagian dan simbol Throttle Check Valve Z2FS 10

Katup tipe Z 2 FS10...20B/... adalah katup throttle/periksa ganda dalam desain pelat sandwich.

Pembatasan aliran utama

Katup throttle/periksa ganda dipasang di antara katup pengarah dan pelat bawah untuk mengubah kecepatan aktuator (pembatas aliran utama).

Pembatasan aliran percontohan

Dalam kasus katup pengarah yang dioperasikan pilot, throttle ganda/katup periksa dapat digunakan sebagai penyetelan pilot choke (pembatas aliran pilot). Dalam hal ini, dipasang di antara katup utama dan katup pilot.

Struktur Katup throttle/periksa ganda, Tipe Z 2 FS10...20B

Prinsip sistem Hidraulik Z 2 FS10...20B
