Katup Periksa Throttle Z2FS 16

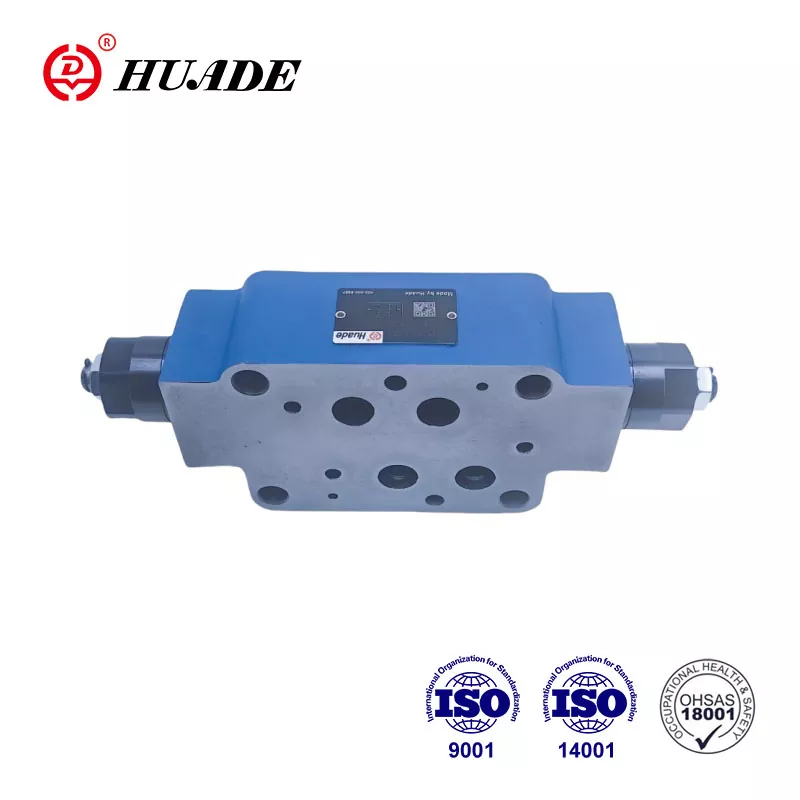

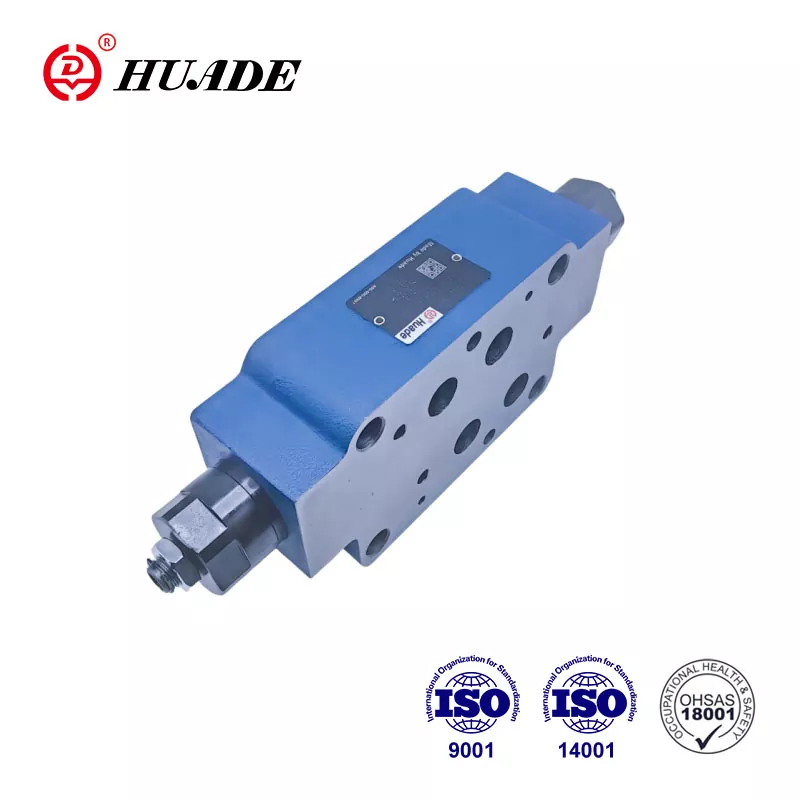

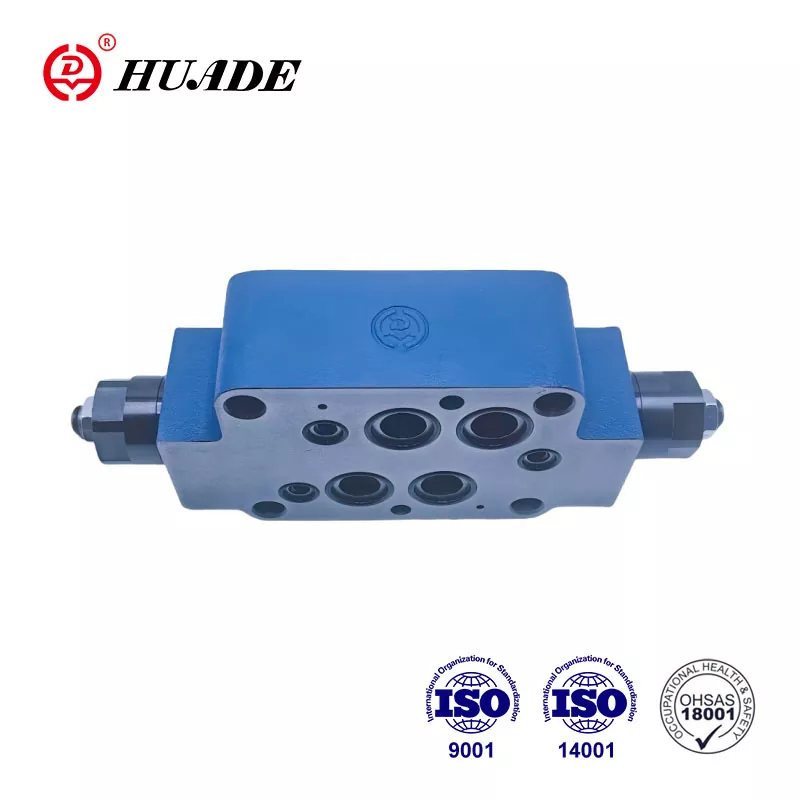

Desain pelat sandwich Katup tipe Z 2 FS 16 adalah katup throttle/periksa ganda. Fungsi katup ini adalah untuk mengontrol aliran masuk atau keluar. Fakta bahwa Huade®  Z 2 FS 16 dapat menggantikan Rexroth®  Z2FS 16 3XB terutama disebabkan oleh kerja sama jangka panjang dengan Rexroth. Pabrik secara ketat mengontrol kualitas produk dan semua katup periksa throttle memenuhi standar internasional.

Parameter produk Throttle Check Valve Z2FS 16

Fitur Produk Dan Aplikasi Throttle Check Valve Z2FS 16

Fitur:

▶ Desain piring sandwich

▶ Pola porting ke DIN 24 340, dari A, ISO 4401 dan CETOP - RP 121H

▶ Pembatasan aliran utama atau aliran percontohan dengan dua port layanan

▶ Kontrol meter masuk atau keluar.

Application:

Katup periksa throttle Z 2 FS 16 digunakan untuk membatasi aliran oli utama atau pilot pada satu atau dua port servis.

Bagian dan simbol Throttle Check Valve Z2FS 16

Katup tipe Z 2 FS 16 adalah katup throttle/periksa ganda dalam desain pelat sandwich. Dua katup throttle/periksa yang disusun secara simetris membatasi aliran (melalui spool throttle yang dapat disesuaikan) dalam satu arah dan memungkinkan aliran balik bebas ke arah lain.

Pembatasan aliran utama

Katup throttle/periksa ganda dipasang di antara katup pengarah dan pelat bawah untuk mengubah kecepatan aktuator (pembatas aliran utama).

Pembatasan aliran percontohan

Dalam kasus katup pengarah yang dioperasikan pilot, throttle ganda/katup periksa dapat digunakan sebagai penyetelan pilot choke (pembatas aliran pilot). Dalam hal ini, dipasang di antara katup utama dan katup pilot.

Struktur Katup throttle/periksa ganda, Tipe Z 2 FS 16 3XB

Prinsip sistem Hidrolik
