Saat bekerja dengan sistem hidrolik, memilih katup kontrol arah yang tepat dapat meningkatkan atau menghancurkan pengoperasian Anda. Directional Control Valve WMM 10 dari Bosch Rexroth telah menjadi pilihan populer di lingkungan industri, dan untuk alasan yang bagus. Katup yang dioperasikan secara manual ini menangani tekanan tinggi dan laju aliran tinggi dengan tetap menjaga keandalan yang sulit ditandingi.
Apa yang Membuat WMM 10 Menonjol
Directional Control Valve WMM 10 dirancang untuk kontrol manual cairan hidrolik pada mesin industri. Yang membedakannya adalah kemampuannya dalam menangani tekanan hingga 315 bar di port P, A, dan B, dengan laju aliran mencapai 160 liter per menit. Angka-angka ini penting karena memungkinkan katup mengendalikan aktuator hidrolik besar tanpa mengurangi waktu respons atau presisi.
Katup menggunakan desain yang sederhana namun efektif. Saat Anda menggerakkan pegangan manual, itu menggeser kumparan internal yang mengalihkan aliran cairan hidrolik. Sambungan mekanis langsung ini memberikan umpan balik dan kontrol langsung kepada operator, yang sangat berguna selama penyetelan alat berat atau situasi darurat. Waktu peralihan biasanya berkisar antara 10 dan 45 milidetik, bergantung pada kekentalan oli dan seberapa besar gaya yang Anda berikan pada pegangan.
Memahami Spesifikasi Teknis
Directional Control Valve WMM 10 mengikuti standar ukuran NG10, juga dikenal sebagai D05 atau CETOP 5. Standarisasi ini berarti katup dapat menggantikan katup NG10 lainnya tanpa memodifikasi pelat pemasangan Anda. Katup ini memiliki berat antara 3,3 dan 4,4 kilogram dan dapat dipasang di posisi apa pun, memberi Anda fleksibilitas dalam desain sistem.
Satu detail yang sering diabaikan adalah batas tekanan port kembali. Sementara port yang berfungsi dapat menangani 315 bar, port T (jalur kembali) maksimal pada 160 bar. Perbedaan ini penting saat Anda merancang sirkuit hidrolik. Lonjakan tekanan tinggi pada saluran balik dapat menyebabkan spul menempel atau bergerak secara tidak terduga, itulah sebabnya banyak insinyur merancang saluran balik bertekanan rendah khusus untuk sistem yang menggunakan Directional Control Valve WMM 10.
Kekuatan operasi yang diperlukan untuk mengganti katup tergantung pada konfigurasinya. Model pegas kembali membutuhkan gaya 18 hingga 20 Newton, sedangkan versi penahan (ditandai dengan "F" pada kode model) memerlukan gaya 30 hingga 40 Newton. Fitur penahan mengunci spool pada posisinya, yang berguna saat Anda perlu mempertahankan pengaturan katup tanpa memegang pegangannya.
Cara Membaca Kode Model
Memahami kode model membantu Anda memesan katup yang tepat. Kode tipikal seperti 4WMM10E5X/F dipecah menjadi komponen tertentu. Angka "4" menunjukkan empat port, "WMM" menunjukkan katup tuas yang dioperasikan secara manual, "10" mengacu pada ukuran NG10, "E" menjelaskan konfigurasi spul (dalam hal ini, semua port diblokir di netral), "5X" mengidentifikasi seri komponen, dan "F" berarti memiliki mekanisme penahan.
Simbol spool membuat perbedaan nyata dalam perilaku sistem Anda. Spool "E" memblokir semua port di posisi netral, yang mencegah penyimpangan pada aktuator Anda. Kumparan "W" menghubungkan semua port ke tangki dalam keadaan netral, yang membongkar pompa dan mengurangi penumpukan panas. Spool "J" menciptakan sirkuit seri yang bagus untuk operasi kecepatan rendah. Memilih jenis spul yang salah dapat menyebabkan masalah kinerja, jadi sebaiknya luangkan waktu untuk memahami kebutuhan sistem Anda.
Kompatibilitas Cairan Hidraulik
Directional Control Valve WMM 10 bekerja dengan berbagai cairan hidrolik, namun setiap jenis memiliki persyaratan khusus. Oli mineral standar seperti HL atau HLP dapat digunakan dengan seal NBR atau FKM dan beroperasi secara normal pada rentang tekanan penuh. Opsi biodegradable seperti cairan HETG juga menggunakan segel NBR atau FKM, sedangkan cairan HEES secara khusus memerlukan segel FKM.
Cairan tahan api (HFC) yang mengandung air menghadirkan tantangan khusus. Saat menggunakan cairan HFC dengan Directional Control Valve WMM 10, Anda perlu membatasi perbedaan tekanan hingga 50 bar, bukan normal 315 bar. Umur katup yang diharapkan juga turun 50 hingga 100 persen dengan cairan HFC. Anda juga perlu memuat port kembali ke sekitar 20 persen dari perbedaan tekanan kerja untuk mencegah kavitasi. Persyaratan tambahan ini meningkatkan total biaya kepemilikan Anda, jadi pertimbangkan hal tersebut dalam keputusan Anda jika Anda mempertimbangkan cairan HFC.
Kisaran suhu pengoperasian bervariasi berdasarkan bahan segel. Segel NBR bekerja dari suhu negatif 30 hingga positif 80 derajat Celcius untuk cairan itu sendiri, sedangkan suhu sekitar harus tetap antara negatif 20 dan positif 70 derajat Celcius. Segel FKM menawarkan rentang yang sedikit berbeda, mulai dari negatif 20 hingga positif 80 derajat Celcius untuk suhu cairan.
Menjaga Sistem Anda Tetap Bersih
Kebersihan oli memberikan perbedaan besar pada kinerja katup. Directional Control Valve WMM 10 memerlukan kebersihan cairan ISO 4406 Kelas 20/18/15 atau lebih baik. Hal ini mungkin terlihat berlebihan secara teknis, namun kontaminasi adalah penyebab utama spool menempel pada katup yang dioperasikan secara manual. Bahkan partikel kecil pun dapat terjepit di antara spool dan bore, menyebabkan katup menggantung atau bergerak lamban.
Memasang sistem filtrasi berkualitas tinggi akan membuahkan hasil dalam jangka panjang. Waktu rata-rata katup hingga kegagalan berbahaya (MTTFd) mencapai 150 tahun dalam kondisi bersih, yang menunjukkan bahwa katup itu sendiri sangat andal. Sebagian besar kegagalan disebabkan oleh faktor eksternal seperti oli yang terkontaminasi, pemasangan yang tidak tepat, atau pengoperasian di luar kisaran tekanan yang ditentukan.
Masalah Umum dan Solusinya
Spool sticking merupakan masalah yang paling sering terjadi pada Directional Control Valve WMM 10. Hal ini biasanya terjadi ketika partikel menumpuk di sekitar spool atau ketika beroperasi pada suhu dingin dengan oli dengan viskositas tinggi. Solusinya adalah dengan menjaga kebersihan oli dengan baik dan memastikan viskositas cairan hidrolik Anda tetap berada dalam kisaran 2,8 hingga 500 milimeter persegi per detik.
Pergerakan spool yang tidak terduga dalam versi penahan dapat terjadi ketika lonjakan tekanan di saluran balik melebihi gaya penahan 30 hingga 40 Newton. Hal ini menimbulkan risiko keselamatan karena katup dapat berpindah posisi tanpa masukan dari operator. Menambahkan katup periksa di saluran balik atau merancang sirkuit balik tekanan rendah yang terpisah memecahkan masalah ini.
Kebocoran seal terjadi seiring berjalannya waktu karena seal aus akibat pengoperasian normal. Inspeksi rutin dapat mengetahui hal ini sejak dini, sebelum kebocoran kecil menjadi masalah besar. Saat mengganti seal, pastikan Anda mencocokkan material seal dengan jenis cairan hidrolik Anda.
Penetapan Harga dan Alternatif

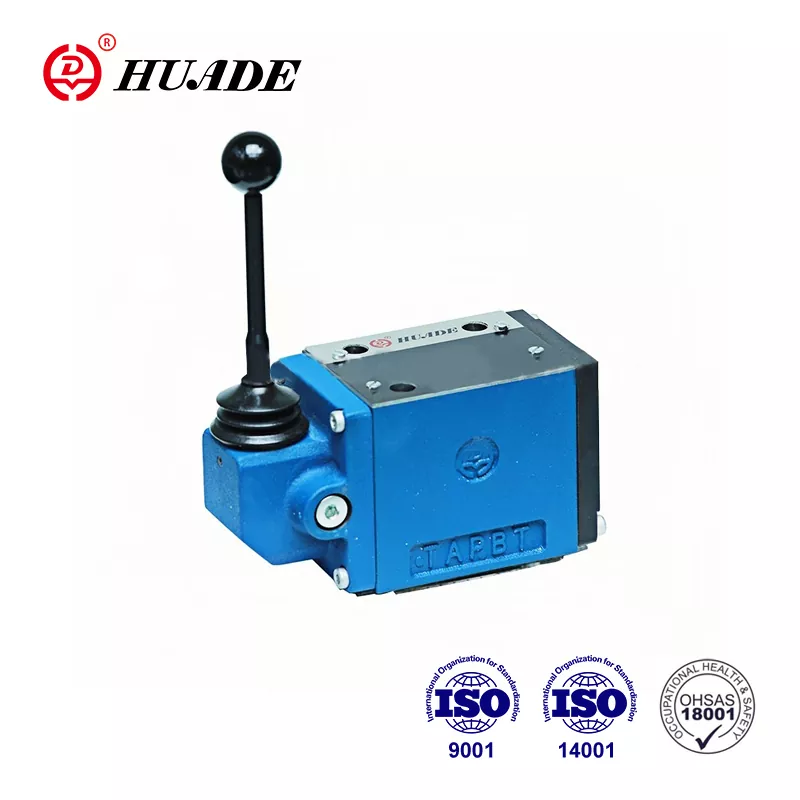

Directional Control Valve WMM 10 dari Bosch Rexroth biasanya berharga antara $1.091 dan $1.114 USD untuk suku cadang OEM. Harga tersebut mencerminkan kualitas teknik dan sertifikasi yang dimiliki merek Rexroth. Alternatif berbiaya lebih rendah dari produsen seperti Huade berkisar antara $38 hingga $132 USD dan mengklaim kompatibilitas NG10, namun hal ini memiliki risiko.
Pabrikan Cina memproduksi katup yang serupa secara fungsional dengan harga yang jauh lebih rendah. Huade menawarkan setara WMM 10 yang sesuai dengan spesifikasi dasar tekanan 315 bar dan aliran 160 liter per menit. Pertanyaannya adalah apakah penghematan biaya ini dapat membenarkan potensi risiko dalam hal presisi, kualitas dokumentasi, dan dukungan jangka panjang.
Saat membandingkan alternatif, perhatikan spesifikasi sebenarnya, bukan hanya nomor model. Beberapa katup NG6 menggunakan konvensi penamaan serupa tetapi hanya menangani 80 liter per menit, yang akan menghambat sistem Anda. Pastikan alternatif mana pun benar-benar menyediakan kapasitas 160 liter per menit yang menjadikan Directional Control Valve WMM 10 cocok untuk aktuator yang lebih besar.
Praktik Terbaik Instalasi
Pemasangan Directional Control Valve WMM 10 yang benar dimulai dengan permukaan pemasangan. Katup dipasang ke pelat bawah yang sesuai dengan standar DIN 24340 A atau ISO 4401-05-04-0-05. Kencangkan baut pemasangan sesuai spesifikasi dan gunakan segel yang benar antara katup dan pelat bawah. Bahkan kesalahan pemasangan kecil pun dapat menyebabkan kebocoran internal atau penurunan kinerja.
Ukuran pipa lebih penting daripada yang disadari banyak orang. Ketika laju aliran mendekati 160 liter per menit, ukuran pipa yang terlalu kecil menyebabkan penurunan tekanan yang berlebihan dan penumpukan panas. Jalur balik terutama memerlukan ukuran yang memadai karena tingkat tekanan yang lebih rendah pada port T.
Untuk sistem dengan laju aliran transien tinggi, memasang kartrid throttle di saluran P mencegah gelombang kejut dan kavitasi. Kartrid B08 dengan lubang 0,8 milimeter memberikan titik awal yang baik, meskipun aplikasi spesifik Anda mungkin memerlukan penyesuaian. Penambahan kecil ini melindungi umur katup secara signifikan dalam sistem dengan perubahan beban mendadak.
Strategi Pemeliharaan
Pendekatan perawatan proaktif memaksimalkan potensi masa pakai Directional Control Valve WMM 10 selama 150 tahun. Analisis oli rutin mendeteksi masalah kontaminasi sebelum merusak katup. Pengujian harus mencakup jumlah partikel, viskositas, dan kadar air minimal.
Interval penggantian filter bergantung pada lingkungan pengoperasian dan tingkat kontaminasi Anda. Lingkungan dengan tingkat debu tinggi mungkin memerlukan penggantian filter setiap bulan, sedangkan lingkungan industri yang bersih memerlukan waktu beberapa bulan. Jangan menunggu alarm tekanan diferensial terpicu sebelum mengganti filter, karena beberapa kerusakan mungkin telah terjadi.
Penggantian segel mengikuti jadwal yang dapat diprediksi berdasarkan jam pengoperasian dan siklus tekanan. Menyimpan kit segel cadangan akan mengurangi waktu henti saat penggantian diperlukan. Dokumentasikan aktivitas pemeliharaan Anda untuk menetapkan pola yang membantu memprediksi kebutuhan di masa depan.
Kapan Memilih WMM 10
Directional Control Valve WMM 10 unggul dalam aplikasi dimana kontrol manual memberikan keunggulan dibandingkan aktuasi listrik. Prosedur penyetelan mesin sering kali mendapat manfaat dari sensasi langsung dan respons langsung dari katup manual. Sistem pengesampingan darurat juga lebih menyukai katup manual karena katup ini tetap berfungsi bahkan saat terjadi gangguan listrik.
Peralatan konstruksi besar, peralatan mesin, dan mesin press mewakili aplikasi umum untuk WMM 10. Kombinasi kapasitas tekanan tinggi dan laju aliran tinggi menangani kebutuhan silinder dan motor hidrolik besar. Opsi penahan berfungsi dengan baik untuk memposisikan aplikasi di mana Anda perlu mengunci pengaturan saat melakukan tugas lain.
Namun, katup tersebut tidak ideal untuk setiap situasi. Sistem otomatis yang memerlukan kendali jarak jauh sebaiknya menggunakan katup yang digerakkan secara elektrik. Aplikasi yang memerlukan kontrol aliran yang presisi selain peralihan on-off yang sederhana mungkin memerlukan katup proporsional. Memahami keterbatasan ini membantu Anda memilih katup yang tepat untuk kebutuhan spesifik Anda.
Pertimbangan Akhir
Directional Control Valve WMM 10 mewakili teknologi hidrolik matang yang memberikan kinerja andal bila diterapkan dengan benar. Peringkat tekanan 315 bar dan kapasitas aliran 160 liter per menit menempatkannya di antara katup manual yang lebih mumpuni di kelas ukuran NG10. Angka MTTFd 150 tahun mencerminkan rekayasa yang solid, meskipun untuk mencapai hal ini memerlukan perhatian terhadap kebersihan sistem dan pemeliharaan yang tepat.
Saat merancang sistem baru atau mengganti katup yang sudah ada, fokuslah untuk menyesuaikan kemampuan katup dengan kebutuhan Anda yang sebenarnya. Jangan berasumsi bahwa spesifikasi yang lebih tinggi selalu berarti performa yang lebih baik. Directional Control Valve WMM 10 yang berukuran tepat dan dirawat akan bertahan lebih lama dari sebagian besar mesin yang dikontrolnya.
Keputusan antara OEM dan pemasok alternatif pada akhirnya bergantung pada toleransi risiko dan perhitungan total biaya Anda. Perbedaan harga awal terlihat menarik, namun memperhitungkan nilai dukungan teknis, kualitas dokumentasi, dan cakupan garansi. Untuk aplikasi kritis di mana waktu henti memerlukan biaya tinggi, opsi OEM biasanya masuk akal secara finansial meskipun harga di muka lebih tinggi.
Memahami detail teknis Directional Control Valve WMM 10 membantu Anda membuat keputusan yang tepat tentang spesifikasi, pemasangan, dan pemeliharaan. Pengetahuan ini diterjemahkan langsung ke dalam kinerja sistem yang lebih baik dan masa pakai komponen yang lebih lama, yang pada akhirnya meningkatkan keuntungan Anda.
