Apa itu Stasiun Hidrolik & Bagaimana Cara Kerjanya? - Panduan Lengkap 2025

Bayangkan memiliki kekuatan untuk mengangkat beban seberat 50 ton hanya dengan satu sentuhan tombol, atau mengendalikan peralatan konstruksi besar dengan presisi milimeter. Ini bukan fiksi ilmiah – ini adalah realitas luar biasa dari stasiun hidrolik yang bekerja setiap hari di seluruh dunia!

Mulai dari derek yang menjulang tinggi yang membangun gedung pencakar langit masa depan hingga senjata robotik yang memproduksi peralatan medis penyelamat nyawa, unit tenaga hidrolik (HPU) adalah pahlawan tanpa tanda jasa yang menggerakkan dunia modern kita. Mesin luar biasa ini mengubah energi mekanik sederhana menjadi gaya hidrolik yang tak terhentikan, sehingga membuat hal yang mustahil menjadi mungkin.

Stasiun hidrolik – juga dikenal sebagai unit tenaga hidrolik, sistem HPU, atau stasiun pompa hidrolik – lebih dari sekedar peralatan industri. Ini adalah jantung dari banyak industri, pengganda kekuatan yang memungkinkan manusia memindahkan gunung, dan alat presisi yang membentuk masa depan kita.

Dalam panduan komprehensif ini, kami akan mengungkap rahasia di balik keajaiban teknik ini – mulai dari prinsip dasar hingga inovasi mutakhir pada tahun 2025. Baik Anda seorang calon insinyur, pelajar yang penuh rasa ingin tahu, atau profesional yang ingin memperdalam pengetahuan, Anda akan mengetahui bagaimana stasiun hidrolik merevolusi industri dan menciptakan kemungkinan-kemungkinan yang tampak mustahil beberapa dekade lalu.

Apa itu Stasiun Hidrolik?

Definisi Dasar

Stasiun hidrolik adalah sistem tenaga lengkap yang memompa cairan (biasanya oli) di bawah tekanan tinggi untuk mengoperasikan peralatan hidrolik. Ini seperti memiliki pompa air yang kuat, namun alih-alih memompa air untuk taman Anda, pompa ini memompa minyak khusus untuk menggerakkan mesin berat.

Stasiun hidrolik mencakup beberapa bagian penting yang bekerja bersama:

• Sebuah pompa untuk menciptakan tekanan
• Motor untuk menjalankan pompa
• Tangki untuk menyimpan cairan hidrolik
• Katup untuk mengontrol aliran dan tekanan
• Filter untuk menjaga cairan tetap bersih

Ilmu di Balik Stasiun Hidrolik

Hukum Pascal – Landasan

Semua sistem hidrolik bekerja karena Hukum Pascal, yang ditemukan oleh ilmuwan Perancis Blaise Pascal pada tahun 1600-an. Hukum ini mengatakan bahwa ketika Anda memberikan tekanan pada fluida yang terkurung (seperti minyak dalam sistem tertutup), tekanan tersebut akan menyebar secara merata ke segala arah.

Berikut cara sederhana untuk memahaminya: Bayangkan Anda memiliki balon air. Saat Anda menekan satu bagian, tekanannya menyebar ke seluruh bagian dalam balon secara merata. Sistem hidrolik menggunakan prinsip ini untuk mentransfer tenaga.

Bagaimana Kekuatan Menjadi Berlipat ganda

Keajaiban sesungguhnya terjadi ketika sistem hidrolik melipatgandakan gaya. Begini caranya:

Jika Anda memiliki dua silinder yang terhubung – satu kecil dan satu besar – dan Anda menekan silinder kecil, silinder besar akan terdorong ke atas dengan gaya yang jauh lebih besar. Keuntungannya adalah silinder besar bergerak dalam jarak yang lebih pendek.

Inilah sebabnya mengapa dongkrak hidrolik bisa mengangkat mobil berat hanya dengan pompa tangan kecil!

Sifat Cairan Hidraulik

Fluida yang digunakan pada sistem hidrolik bukan sembarang cairan. Ia memiliki sifat khusus:

• Tidak dapat dikompresi:Berbeda dengan udara (yang mudah terkompresi), oli hidrolik tidak banyak terkompresi. Ini berarti semua tekanan yang Anda buat akan ditransfer langsung untuk melakukan pekerjaan.
• Pelumas:Cairan ini juga melumasi semua bagian yang bergerak, sehingga mengurangi keausan.
• Perpindahan Panas:Ini membantu menghilangkan panas dari komponen panas.
• Stabil:Cairan hidrolik yang baik tidak mudah terurai di bawah tekanan dan panas.

Komponen Utama Stasiun Hidraulik

Komponen Pembangkit Listrik

Pompa Hidrolik

Pompa adalah jantung dari setiap stasiun hidrolik. Ini menyedot cairan hidrolik dari tangki dan mendorongnya keluar di bawah tekanan tinggi. Ada tiga tipe utama:

• प्रारंभिक चेतावनी: सिस्टम भविष्यवाणी करता है कि वाल्वों को कब सेवा की आवश्यकता हैSederhana, andal, dan terjangkau. Bagus untuk aplikasi dasar.
• Pompa Baling-Baling:Lebih tenang dan lebih efisien. Digunakan dalam aplikasi tugas menengah.
• Pompa Piston:Paling kuat dan tepat. Digunakan untuk pekerjaan berat dan bertekanan tinggi.

Inovasi 2025: Pompa modern semakin memiliki fitur perpindahan variabel dengan kontrol elektronik, memungkinkan optimalisasi aliran dan tekanan secara real-time berdasarkan kebutuhan beban aktual.

Motor atau Mesin Listrik

Popová akce a velký blowdown nejsou designové chyby. Jsou to základní bezpečnostní prvky pro plynové systémy, kde může tlak exponenciálně stoupat. Pomalu se otevírající ventil by neuvolnil tlak dostatečně rychle, aby zabránil explozi v nádobě naplněné plynem. Rychlé otevření rychle vypustí obrovský objem a zabije tlakovou špičku dříve, než se stane katastrofou.

Kemajuan pada tahun 2025: Penggerak Frekuensi Variabel (VFD) kini menjadi standar di sebagian besar instalasi industri, memungkinkan motor bekerja pada kecepatan optimal dan secara signifikan mengurangi konsumsi energi.

Tangki Hidrolik (Reservoir)

Tangki menyimpan cairan hidrolik dan memiliki beberapa tujuan: menyediakan pasokan ke pompa, memungkinkan gelembung udara terpisah, mendinginkan cairan, dan membiarkan kontaminan mengendap. Ukuran tangki biasanya sama dengan 2-3 kali laju aliran pompa per menit.

Komponen Kontrol dan Keamanan

• Katup Pelepas Tekanan:Komponen keselamatan yang penting. Ketika tekanan menjadi terlalu tinggi, katup ini otomatis terbuka untuk mencegah kerusakan.
• Katup Kontrol Arah:Ini mengontrol di mana fluida mengalir (memanjang, memendek, atau menghentikan).Katup proporsional elektro-hidraulik modern memungkinkan kontrol variabel tanpa batas.
• Katup Kontrol Aliran:Mengatur seberapa cepat cairan mengalir, mengendalikan kecepatan.
• Filter:Menghilangkan kotoran, partikel logam, dan air.Filtrasi Cerdas (2025): Filter modern menyertakan sensor penyumbatan yang memperingatkan operator sebelum pembatasan aliran menjadi masalah.

Sistem Pemantauan dan Pengendalian Tingkat Lanjut

• Pengukur Tekanan dan Sensor:Sistem modern menggabungkan pengukur dengan transduser digital untuk pemantauan waktu nyata dan pemicu keselamatan.
• Pemantauan Suhu:Sistem canggih menawarkan penginderaan multi-titik dan peringatan prediktif untuk masalah termal.
• Pengontrol Elektronik dan PLC:Sebagian besar stasiun industri kini dilengkapi pengontrol yang siap Industri 4.0 dengan integrasi cloud untuk pemantauan dan optimalisasi jarak jauh.

Inovasi Modern dalam Teknologi Hidraulik (2025)

Sistem Servo Elektro-Hidrolik

Sistem servo elektro-hidraulik mewakili teknologi kontrol hidraulik terdepan, menggabungkan kekuatan hidraulik dengan presisi kontrol elektronik.

Apa itu Sistem Hidraulik Servo?

Sistem servo elektro-hidraulik menggunakan kontrol umpan balik elektronik untuk mencapai penentuan posisi, kontrol gaya, dan profil gerakan yang sangat presisi. Tidak seperti sistem hidrolik konvensional dengan katup on/off yang sederhana, sistem servo terus menerus menyesuaikan posisi katup ribuan kali per detik untuk mencapai kinerja yang tepat.

Manfaat Teknologi Servo Hidrolik

• Presisi Ekstrim:Akurasi posisi dalam mikrometer.
• Kinerja yang Dapat Diprogram:Simpan dan ingat profil gerakan yang kompleks.
• حراس النظام الخاص بك باستمرارHanya menggunakan tenaga hidrolik saat benar-benar melakukan pekerjaan.
• Kualitas Produk Lebih Baik:Kinerja yang konsisten dan dapat diulang akan meningkatkan hasil produksi.

IoT dan Sistem Pemantauan Cerdas

Integrasi teknologi Internet of Things (IoT) mengubah stasiun hidrolik dari peralatan pasif menjadi sistem yang cerdas dan sadar diri.

• Pemantauan Kondisi Waktu Nyata:Terus memantau kondisi cairan, kesehatan komponen (getaran, waktu respons), dan parameter pengoperasian.
• Pemeliharaan Prediktif:Algoritme pembelajaran mesin menganalisis data sensor untuk memprediksi kegagalan komponen beberapa hari atau minggu sebelumnya, sehingga mengurangi waktu henti yang tidak direncanakan sebesar 50-70%.
• Integrasi:Terhubung ke ERP dan sistem produksi untuk penjadwalan pemeliharaan otomatis.

Sistem Hibrida-Listrik Hibrida

Tantangan terbaru di tahun 2025 adalah munculnya sistem hybrid yang menggabungkan tenaga hidrolik dengan teknologi penggerak listrik. Ini termasuk Aktuator Elektro-Hidrolik (EHA) dan Sistem Pemulihan Energi yang menangkap energi selama perlambatan.

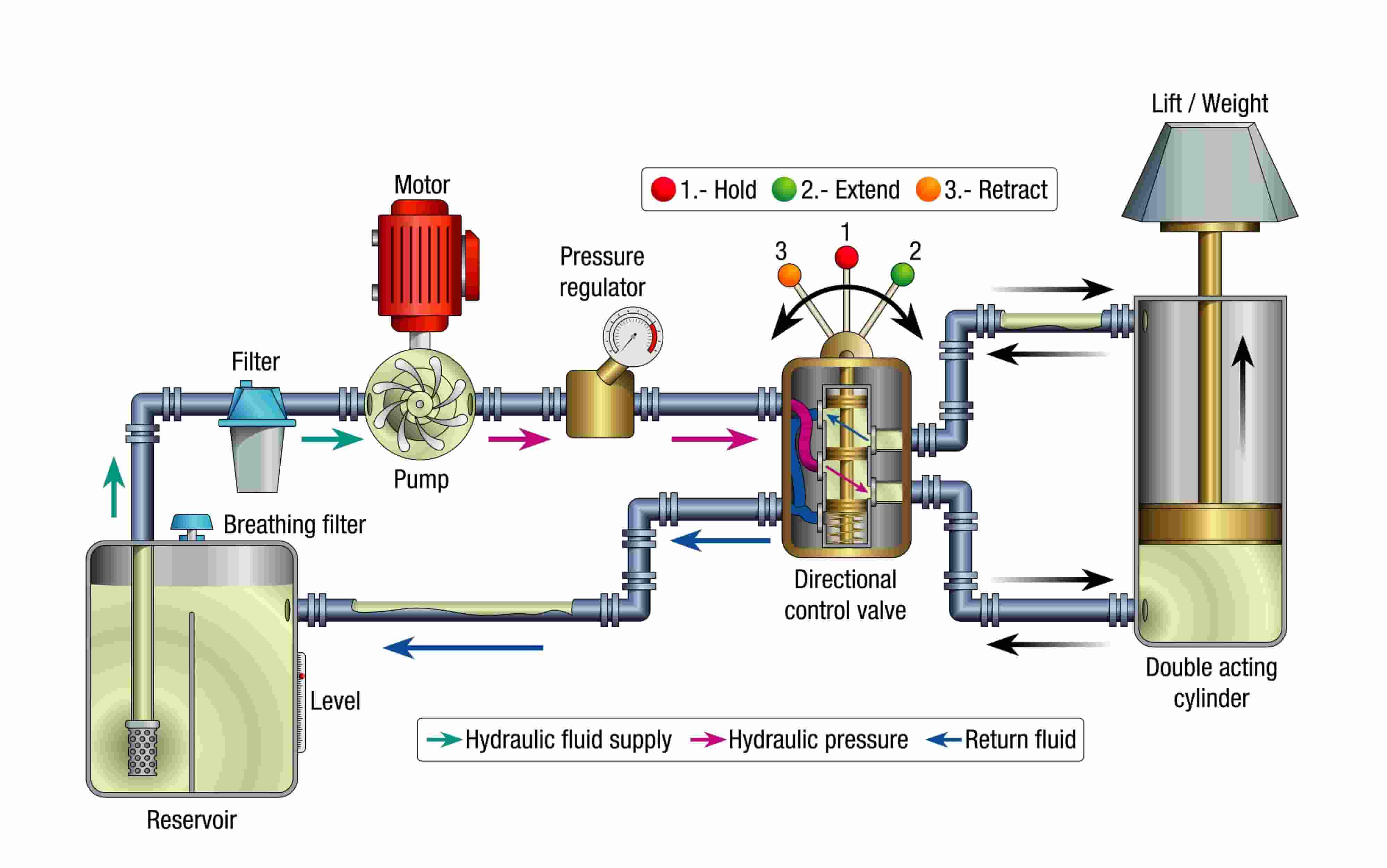

Cara Kerja Stasiun Hidraulik: Proses Langkah-demi-Langkah

Memahami cara kerja stasiun hidrolik lebih mudah ketika Anda mengikuti fluida melalui perjalanannya secara lengkap:

1. Asupan Cairan:Pompa menarik cairan dari tangki melalui saringan hisap.
2. Tekanan udara:Pompa memampatkan cairan dan mendorongnya ke dalam sistem pada tekanan tinggi (500 hingga 10.000+ PSI).Fitur 2025: Pompa perpindahan variabel secara otomatis menyesuaikan output agar sesuai dengan permintaan.
3. Kontrol Aliran:Katup mengarahkan fluida ke tempat yang dibutuhkan, bertindak seperti pengatur lalu lintas. Katup proporsional memungkinkan kontrol yang mulus dan bervariasi.
4. Prestasi kerja:Fluida bertekanan mencapai aktuator (silinder/motor) tempat energi hidrolik diubah kembali menjadi energi mekanik.
5. Arus Balik:Cairan mengalir kembali ke tangki melalui filter balik untuk menangkap kontaminasi.
6. Pengkondisian:Kembali ke dalam tangki, cairan mendingin, melepaskan gelembung udara, dan mengendap sebelum siklus berikutnya.

Sistem Loop Terbuka vs. Sistem Loop Tertutup

• Lingkaran Terbuka:Cairan kembali langsung ke tangki. Keuntungan: Pendinginan lebih baik, desain lebih sederhana, biaya lebih rendah.
• Lingkaran Tertutup:Cairan bersirkulasi langsung antara pompa dan aktuator. Keuntungan: Lebih ringkas, efisiensi lebih tinggi, respons lebih cepat.

Jenis Stasiun Hidrolik

Berdasarkan Konfigurasi Pompa

• Perpindahan Tetap:एक आनुपातिक प्रवाह नियंत्रण वाल्व (का हिस्सा)
• Perpindahan Variabel:Efisiensi dan kontrol energi yang lebih baik. Standar modern untuk aplikasi industri.

Berdasarkan Sumber Listrik

• Listrik:Paling umum di pabrik. Tepat, bersih, mudah diotomatisasi.
• Berbasis Mesin:Bensin atau solar. Portabel dan mandiri, cocok untuk pekerjaan di luar ruangan.

Dengan Portabilitas

• Tidak bergerak:Dipasang secara permanen, lebih besar, melayani banyak mesin.
• Portabel:Beroda atau dijinjing, mandiri, untuk dinas lapangan.

Berdasarkan Peringkat Tekanan

• Tekanan Rendah (<1.000 PSI):Aplikasi dasar, perawatan lebih sederhana.
• Tekanan Sedang (1.000-3.000 PSI):Penggunaan industri standar.
• Tekanan Tinggi (>3.000 PSI):Kekuatan maksimal dalam ruang minimum. Pekerjaan tugas berat.

Aplikasi di Seluruh Industri

Konstruksi dan Alat Berat

• Ekskavator:Mengontrol boom, arm, bucket, dan track.
• derek:Memberikan kontrol pengangkatan yang mulus dengan pemantauan beban keselamatan.
• Pompa Beton:Mendorong beton melalui selang panjang.

Manufaktur dan Industri

• Peralatan Mesin:Rem tekan, pengepres hidrolik, cetakan injeksi.
• Penanganan Bahan:Forklift, penentuan posisi konveyor, sistem robotik.

Pertanian dan Pertanian

• Traktor:Power steering, kontrol implementasi, loader.
• Pemanenan:Penggabungan dan baler menggunakan hidrolika untuk pemrosesan tanaman.

Otomotif dan Transportasi

• Lift Kendaraan:Penting untuk bengkel.
• Truk Sampah:Mekanisme pemadatan.
• Truk Sampah:Menaikkan dan menurunkan tempat tidur.

Kelautan, Lepas Pantai & Dirgantara

• Laut:Sistem kemudi, derek dek, kaca depan jangkar.
• Di lepas pantai:Rig pengeboran dan penanganan pipa (seringkali dengan pemantauan jarak jauh).
• Pesawat terbang:Roda pendaratan, kontrol penerbangan, rem (sistem yang sangat berlebihan).

Faktor Kinerja dan Keunggulan

Metrik Kinerja Utama

• Laju Aliran (GPM/LPM):Menentukan kecepatan.
• Tekanan Operasi (PSI/Bar):Menentukan kekuatan.
• Daya (HP):Dihitung berdasarkan aliran dan tekanan.
• Efisiensi:Biasanya 70-85%. VFD dapat mendorong hal ini lebih tinggi.

Pemeliharaan dan Pemecahan Masalah

Pemeliharaan Pencegahan

• Manajemen Cairan:Uji kontaminasi setiap tiga bulan. Perubahan itu berdasarkan kondisi, bukan sekedar waktu.
• Pemeliharaan Filter:Periksa tekanan diferensial. Gunakan peringatan cerdas.
• Pemeriksaan Komponen:Pantau pompa dari kebisingan, periksa kebocoran katup, periksa selang.

Pertimbangan Keamanan

• Bahaya Tekanan:Selalu turunkan tekanan sebelum melakukan perawatan.
• Bahaya Cairan:Waspadai cedera akibat suntikan dan luka bakar.
• Fitur Cerdas:Sistem modern memiliki penghentian darurat otomatis.

Tren dan Kesimpulan Masa Depan

Tren Masa Depan

• Digitalisasi & AI:Analisis prediktif dan Digital Twins untuk simulasi.
• Keberlanjutan:Cairan yang dapat terbiodegradasi, pemulihan energi, dan sistem netral karbon.
• Miniaturisasi:Sistem tekanan tinggi yang ringkas dan unit terintegrasi.
• Konektivitas:Integrasi 5G dan komputasi Edge.
• Materi Lanjutan:Segel penyembuhan diri yang cerdas dan komponen komposit.

Kesimpulan

Stasiun hidrolik tetap penting bagi industri modern, dan teknologinya tidak ketinggalan zaman, namun berkembang pesat untuk memenuhi permintaan abad ke-21. Integrasi kontrol servo elektro-hidraulik, pemantauan IoT, penggerak frekuensi variabel, dan teknologi pintar lainnya menciptakan sistem hidrolik generasi baru yang menggabungkan keunggulan daya tradisional dengan efisiensi dan kecerdasan modern.

Baik Anda mengoperasikan unit portabel kecil untuk layanan lapangan atau mengelola fasilitas dengan lusinan stasiun hidrolik stasioner besar, memahami prinsip dasar dan inovasi mutakhir sangat penting untuk memaksimalkan kinerja, efisiensi, dan keandalan.
