Ketika sistem hidrolik perlu menahan tekanan tanpa bocor, pelat sandwich katup periksa Z2S 10 menjadi komponen penting. Katup periksa yang dioperasikan pilot dari Bosch Rexroth ini telah menjadi pilihan andal dalam hidrolika industri selama bertahun-tahun, dan memahami cara kerjanya dapat membantu Anda mengambil keputusan yang lebih baik untuk peralatan Anda.
Apa yang Membuat Z2S 10 Berbeda
Z2S 10 bukan sekadar katup periksa sederhana. Ini adalah desain yang dioperasikan pilot yang terletak di antara komponen hidrolik dalam apa yang para insinyur sebut sebagai konfigurasi pelat sandwich. Ini berarti Anda dapat menumpuknya langsung di antara katup atau aktuator lain tanpa memerlukan pipa tambahan atau braket pemasangan. Katup memblokir aliran dalam satu arah sepenuhnya sambil memungkinkan pelepasan terkontrol bila diperlukan melalui sinyal pilot.
Desainnya menggunakan dua bagian utama yang bekerja sama. Spool kontrol merespons tekanan pilot, dan katup dudukan bola menyediakan fungsi pemblokiran yang sebenarnya. Ketika tekanan pilot mencapai port X atau Y, spool bergeser dan membuka dudukan bola, memungkinkan fluida mengalir mundur. Tanpa sinyal pilot tersebut, pelat sandwich katup periksa Z2S 10 menjaga sirkuit tetap terkunci rapat tanpa kebocoran.
Spesifikasi Teknis Yang Penting
Memahami angka-angka di balik Z2S 10 membantu Anda mengetahui apakah itu cocok dengan sistem Anda. Katup ini menangani tekanan hingga 315 bar, yang mencakup sebagian besar aplikasi industri. Kapasitas aliran mencapai 120 liter per menit, cocok untuk aktuator berukuran sedang hingga besar. Tekanan retak pada arah aliran bebas hadir dalam empat pilihan: 1,5, 3, 6, atau 10 bar. Anda memilih versi berdasarkan seberapa besar tekanan balik yang dibutuhkan sistem Anda.
Kisaran suhu juga penting. Seal NBR standar bekerja dari -30°C hingga +80°C, sedangkan seal FKM menangani suhu -20°C hingga +80°C namun menawarkan kompatibilitas yang lebih baik dengan cairan hidrolik yang dapat terbiodegradasi. Katup ini memiliki berat sekitar 3 kilogram dan dapat dipasang di posisi apa pun, meskipun penumpukan vertikal berfungsi paling baik untuk sebagian besar pemasangan.
Kebersihan cairan sangat penting untuk pelat sandwich katup periksa Z2S 10. Pabrikan merekomendasikan tingkat kebersihan ISO 4406 20/18/15 atau lebih baik. Oli yang kotor menyebabkan bagian dalam menempel sehingga menyebabkan kegagalan fungsi. Memasang filtrasi yang tepat akan mencegah masalah ini dan memperpanjang umur katup.
Bagaimana Operasi Percontohan Bekerja
Fitur yang dioperasikan pilot membedakan katup ini dari katup periksa dasar. Dalam pengaturan umum, Anda menghubungkan port A1 ke aktuator dan A2 ke katup kontrol arah. Aliran bergerak bebas dari A1 ke A2 ketika tekanan melebihi pengaturan tekanan retak. Namun saat Anda mencoba mendorong fluida mundur dari A2 ke A1, dudukan bola menghalanginya sepenuhnya.
Untuk melepaskan tekanan yang terperangkap, Anda menerapkan tekanan pilot ke port X. Tekanan pilot ini bisa sangat rendah, seringkali hanya 1,5 hingga 10 bar tergantung pada konfigurasi Anda. Kumparan kontrol bergeser, membuka katup dudukan bola secara mekanis. Sekarang fluida dapat kembali dari sisi aktuator melalui katup. Pelepasan terkontrol ini mencegah guncangan dan kebisingan di sirkuit hidrolik Anda.
Fitur pra-pembukaan dalam versi standar berarti katup mulai membuka sedikit sebelum tekanan pilot penuh tiba. Tindakan bertahap ini memperlancar transisi tekanan. Beberapa versi seperti SO41 menghilangkan pra-pembukaan untuk aplikasi yang memerlukan kontrol lebih tajam, meskipun hal ini dapat menimbulkan lebih banyak kebisingan selama peralihan.
Detail Instalasi dan Pemasangan
Pemasangan pelat sandwich check valve Z2S 10 mengikuti standar ISO 4401 untuk katup ukuran 05. Pola pemasangannya menggunakan empat sekrup M6 yang torsinya mencapai 15,5 Newton-meter. Permukaan akhir pada pelat pemasangan Anda harus berukuran Rz 4 mikrometer atau lebih halus untuk mencegah kebocoran melewati cincin-O.
Saat menumpuk komponen, hitung panjang baut dengan cermat. Anda harus memeriksa semua pelat sandwich ditambah katup dasar atau manifold. Z2S 10 menambahkan 50 milimeter ke tinggi tumpukan Anda dalam konfigurasi standar. Sambungan port sesuai dengan pola ISO standar, sehingga kompatibel dengan sebagian besar komponen hidrolik industri.
O-ring menutup semua sambungan port. Ini harus kompatibel dengan cairan hidrolik Anda. Sistem oli mineral menggunakan segel NBR, sedangkan sistem yang menjalankan HETG atau cairan biodegradable lainnya memerlukan segel FKM. Pemasangan seal yang rusak atau salah tipe menyebabkan masalah kebocoran dan kontaminasi.
Aplikasi Umum di Industri
Peralatan mesin menggunakan pelat sandwich katup periksa Z2S 10 untuk menahan posisi benda kerja selama penggantian pahat. Tanpa katup ini, silinder hidrolik akan melayang karena kebocoran oli, sehingga merusak presisi. Pelepasan pilot memungkinkan pergerakan terkontrol saat siklus alat berat dilanjutkan.
Mesin cetak injeksi mengandalkan katup ini untuk menjaga tekanan penjepitan cetakan tetap konstan selama fase pendinginan. Penurunan tekanan apa pun akan menyebabkan komponen rusak. Z2S 10 mengunci silinder penjepit dengan kokoh sambil menggunakan tekanan pilot minimal untuk pelepasan antar siklus.
Pengepres hidrolik memerlukan penahan posisi yang akurat selama operasi pembentukan multi-langkah. Pelat sandwich katup periksa Z2S 10 mencegah ram merayap ke bawah di antara gerakan menekan. Hal ini meningkatkan kualitas komponen dan keselamatan operator dengan menghilangkan pergerakan yang tidak terduga.
Peralatan penanganan material seperti forklift menggunakan katup ini untuk mencegah penurunan beban jika saluran hidrolik rusak. Desain yang dioperasikan pilot memungkinkan pengangkatan dan penurunan normal sambil memberikan penguncian keselamatan pada arah penahan beban.
Kode Pemesanan dan Varian
Bosch Rexroth menggunakan sistem kode khusus untuk seri Z2S 10. Format dasarnya adalah Z2S 10 diikuti dengan huruf dan angka yang menunjukkan fitur spesifik. Posisi kosong berarti port A dan B memiliki fungsi pemblokiran. Huruf A berarti hanya blok port A, sedangkan B berarti hanya blok port B.
Angka setelahnya menunjukkan tekanan retak: 1 untuk 1,5 bar, 2 untuk 3 bar, 3 untuk 6 bar, dan 4 untuk 10 bar. Kemudian muncul 3X yang menampilkan rangkaian komponen. Huruf V muncul ketika segel FKM menggantikan segel NBR standar. Kode tambahan seperti SO14, SO40, SO41, atau SO60 menunjukkan fitur khusus seperti pembatasan langkah atau port kontrol eksternal.
Nomor komponen yang umum adalah R900407394 untuk versi port ganda standar dengan tekanan retak 1,5 bar. Versi A port tunggal membawa nomor R900407424. Saat Anda membutuhkan segel FKM untuk minyak biodegradable, carilah nomor komponen seperti R900407439.
Kompatibilitas dan Pemeliharaan Cairan
Pelat sandwich katup periksa Z2S 10 bekerja dengan sebagian besar cairan hidrolik. Versi standar menangani oli mineral seperti HL, HLP, dan HVLP tanpa masalah. Kisaran viskositas berkisar antara 2,8 hingga 500 milimeter persegi per detik, mencakup segala hal mulai dari cairan hidrolik tipis hingga oli kental dalam kondisi dingin.
Cairan yang dapat terurai secara hayati memerlukan perhatian pada bahan segelnya. Cairan HFC dapat digunakan dengan seal NBR, namun oli HETG dan HFDU memerlukan seal FKM untuk mencegah kerusakan. Penggunaan bahan segel yang salah menyebabkan pembengkakan, pengerasan, atau retak, yang menyebabkan kebocoran dan kontaminasi.
Perawatan rutin meliputi pemeriksaan kebersihan cairan hidrolik dan penggantian elemen filter sebelum dilewati. Kontaminasi muncul sebagai respons katup yang lamban atau kegagalan pelepasan saat tekanan pilot diterapkan. Mengambil sampel minyak dan menganalisisnya sesuai dengan standar ISO 4406 dapat mendeteksi masalah sejak dini.
Interval penggantian segel tergantung pada kondisi pengoperasian. Pengoperasian suhu tinggi atau cairan agresif memperpendek umur seal. Saat Anda membangun kembali katup, cocokkan bahan segel dengan jenis cairan Anda dan periksa semua bagian internal dari keausan atau kerusakan.
Membandingkan Solusi Alternatif
Pabrikan lain menawarkan katup periksa yang dioperasikan pilot, namun desain pelat sandwich Z2S 10 memiliki kelebihan. Seri CVS Parker menyediakan fungsi serupa dengan kapasitas aliran lebih tinggi hingga 150 liter per menit, namun tidak memiliki fitur pra-pembukaan yang memperlancar transisi tekanan di Z2S 10. Seri PVG Eaton menggunakan dimensi yang lebih ringkas namun menawarkan opsi tekanan retak yang lebih sedikit.

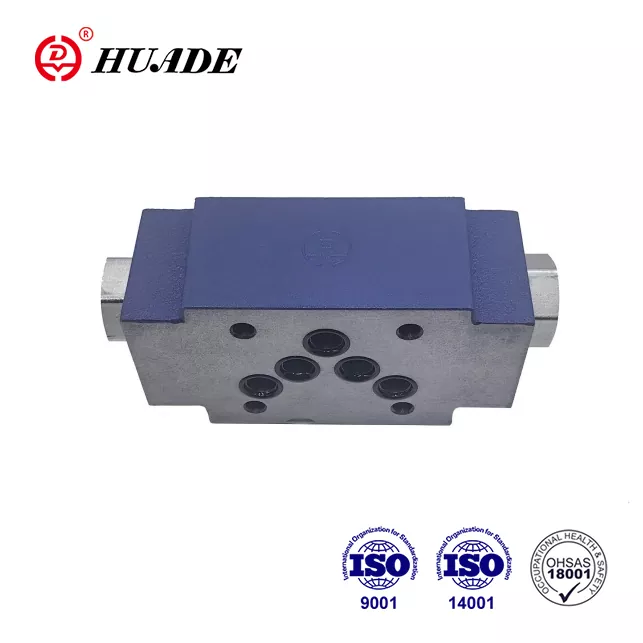

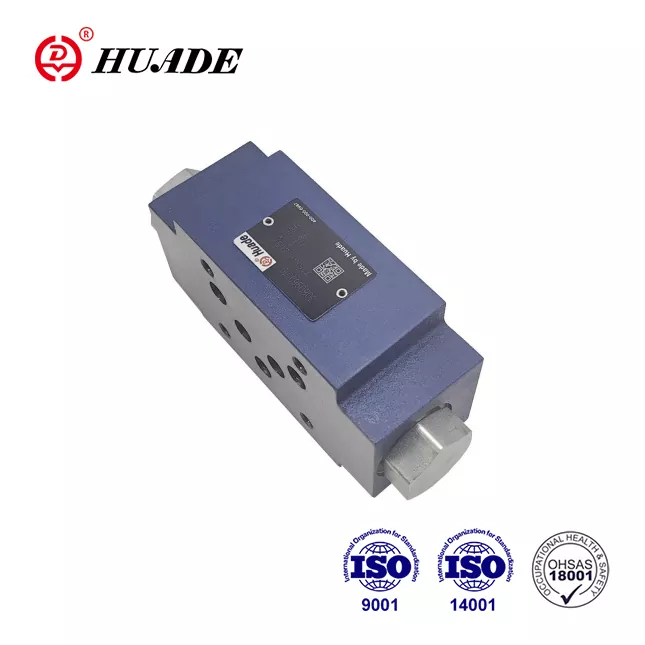

Beberapa pabrikan Asia seperti Huade memproduksi katup yang kompatibel dengan Z2S 10 dengan harga lebih murah. Ini berfungsi dengan baik dalam aplikasi yang tidak terlalu menuntut tetapi mungkin tidak menandingi ketahanan Bosch Rexroth di lingkungan yang keras atau dengan oli yang terkontaminasi. Kualitas metalurgi dan segel pada peralatan asli umumnya terbukti lebih baik selama masa pakai yang lama.
Katup periksa sederhana tanpa operasi pilot lebih murah dan dipasang lebih kompak. Namun, mereka tidak dapat memberikan pelepasan tekanan yang terperangkap secara terkendali. Keterbatasan ini membuatnya tidak cocok untuk aplikasi di mana Anda perlu menggerakkan aktuator ke dua arah secara terkendali.
Persyaratan Tekanan Pilot
Memahami kebutuhan tekanan pilot membantu Anda merancang sirkuit yang andal. Pelat sandwich katup periksa Z2S 10 hanya membutuhkan sekitar 1,5 hingga 10 bar di port pilot untuk terbuka penuh, tergantung pada tekanan dan aliran utama. Persyaratan rendah ini berarti Anda sering kali dapat memanfaatkan tekanan pilot dari katup kontrol yang ada tanpa menambahkan sirkuit booster.
Rasio bukaan kontrol sekitar 1 hingga 11,5 antara area pilot dan area poppet utama memberikan penggandaan tekanan yang menguntungkan. Gaya pilot yang kecil menciptakan gaya bukaan yang besar pada dudukan bola. Efisiensi ini mengurangi konsumsi energi dan pembangkitan panas di sistem Anda.
Ketika tekanan pilot turun di bawah ambang batas, katup segera menutup. Kekuatan pegas menempatkan bola dengan kuat pada dudukannya. Penutupan cepat ini mencegah aliran balik tetapi dapat menimbulkan lonjakan tekanan jika sirkuit tidak memiliki penyerapan guncangan yang tepat. Menambahkan akumulator kecil atau katup pembatas akan mengurangi transien ini.
Pertimbangan Integrasi Sistem
Mengintegrasikan pelat sandwich katup periksa Z2S 10 ke dalam sirkuit hidrolik Anda memerlukan perencanaan. Katup harus berada di antara katup pengatur arah dan aktuator pada port yang ingin Anda kunci. Jalur pilot terhubung ke port kerja katup arah yang berlawanan, sehingga tekanan pilot tiba secara otomatis saat Anda membalikkan arah.
Sambungan tangki untuk drainase spool kontrol adalah penting. Versi SO60 menyediakan port T terpisah untuk mengalirkan bagian pilot ke tangki, mencegah penumpukan tekanan yang dapat mengganggu pengoperasian katup. Versi standar dialirkan secara internal melalui sirkuit utama, yang berfungsi dengan baik di sebagian besar aplikasi tetapi dapat menyebabkan masalah di sirkuit khusus.
Saat Anda menggunakan beberapa katup Z2S 10 dalam satu sistem, masing-masing katup memerlukan sinyal pilotnya sendiri. Port percontohan yang saling terhubung dapat menciptakan interaksi tak terduga dimana pembukaan satu katup mempengaruhi katup lainnya. Jaga agar sirkuit pilot tetap independen kecuali Anda merancang secara khusus untuk operasi gabungan.
Mengatasi Masalah Umum
Ketika pelat sandwich katup periksa Z2S 10 gagal diblokir dengan benar, penyebab umum adalah kontaminasi. Partikel kotoran masuk di antara bola dan dudukan, sehingga menimbulkan jalur kebocoran. Membilas sistem dan meningkatkan filtrasi memperbaiki sebagian besar kasus. Jika kebocoran masih terjadi setelah dibersihkan, jok mungkin mengalami kerusakan dan memerlukan penggantian.
Kegagalan membuka dengan tekanan pilot sering kali berarti spool kendali macet. Hal ini terjadi bila pernis menumpuk akibat minyak yang terlalu panas atau bila kontaminasi air menyebabkan korosi. Membongkar dan membersihkan katup akan mengembalikan fungsi, tetapi Anda juga harus mengatasi penyebab utama kondisi cairan hidrolik Anda.
Kebisingan yang berlebihan selama pembukaan biasanya menunjukkan adanya kavitasi atau perubahan tekanan yang cepat. Fitur pra-pembukaan biasanya mencegah hal ini, sehingga kebisingan menunjukkan versi non-pra-pembukaan atau komponen internal yang aus sehingga menunda urutan pembukaan. Memeriksa versi dan memeriksa keausan membantu mengidentifikasi perbaikan yang diperlukan.
Respons yang lambat terhadap sinyal pilot dapat mengindikasikan rendahnya tekanan pilot atau kebocoran internal di sekitar spool kontrol. Mengukur tekanan pilot pada saluran masuk katup memastikan apakah sirkuit Anda memberikan sinyal yang cukup. Kebocoran internal memerlukan pembangunan kembali katup dengan segel baru dan pemeriksaan kondisi lubang spool.
Biaya dan Ketersediaan
Harga pelat sandwich katup periksa Z2S 10 bervariasi menurut wilayah dan pemasok. Katup Bosch Rexroth asli melalui distributor resmi di Inggris berharga sekitar £605 sebelum PPN untuk versi standar. Harga di wilayah lain berbeda berdasarkan jaringan distribusi lokal dan bea masuk.
Pemasok alternatif dan produk yang kompatibel harganya lebih murah. Produk setara yang diproduksi di Asia mungkin memiliki harga 30 hingga 50 persen di bawah harga Bosch dengan tetap mempertahankan kualitas yang wajar untuk aplikasi yang kurang penting. Membeli melalui platform pasokan industri seperti MISUMI atau pasar umum seperti eBay terkadang menghasilkan diskon, meskipun memverifikasi keaslian menjadi hal yang penting.
Waktu tunggu bergantung pada apakah distributor menyediakan versi spesifik yang Anda butuhkan. Varian umum seperti versi port ganda 1,5 bar dikirimkan dengan cepat dari inventaris. Konfigurasi yang tidak biasa dengan opsi khusus mungkin memerlukan pesanan pabrik dengan waktu pengiriman beberapa minggu. Perencanaan ke depan dan pemeliharaan suku cadang untuk alat berat penting mencegah waktu henti yang mahal.
Tren Lingkungan dan Masa Depan
Peralatan hidrolik semakin banyak menggunakan cairan biodegradable untuk mengurangi dampak lingkungan akibat tumpahan dan kebocoran. Pelat sandwich katup periksa Z2S 10 beradaptasi dengan tren ini melalui opsi segel FKM yang kompatibel dengan HETG dan cairan berbasis bio lainnya. Kompatibilitas ini memungkinkan Anda meningkatkan ke hidraulik yang ramah lingkungan tanpa mengganti semua katup Anda.
Peraturan emisi yang lebih ketat mendorong penyegelan yang lebih baik pada sistem hidrolik. Pemblokiran tanpa kebocoran di Z2S 10 membantu alat berat memenuhi standar ini. Peralatan yang beroperasi di lingkungan sensitif seperti pengolahan makanan atau ruangan bersih khususnya mendapat manfaat dari penyegelan andal yang disediakan oleh katup ini.
Perkembangan di masa depan mungkin membawa pemantauan elektronik ke katup hidrolik. Sensor yang mendeteksi tekanan pilot, laju aliran, atau posisi katup dapat diintegrasikan dengan sistem kontrol alat berat. Meskipun desain dasar Z2S 10 tetap murni mekanis, penambahan ini akan memungkinkan pemeliharaan prediktif dan optimalisasi sistem yang lebih baik.
Membuat Pilihan yang Tepat
Memilih pelat sandwich katup periksa Z2S 10 masuk akal ketika Anda membutuhkan penahan tekanan yang andal dalam paket yang ringkas. Pemasangan pelat sandwich menghemat ruang dan mengurangi potensi titik kebocoran dibandingkan dengan pemasangan katup inline. Operasi pilot memberi Anda pelepasan terkontrol tanpa sirkuit tambahan yang rumit.
Pertimbangkan tingkat tekanan, kebutuhan aliran, dan jenis cairan Anda saat memesan. Sesuaikan tekanan retak dengan kebutuhan sistem Anda, seimbangkan antara resistansi rendah dalam aliran bebas dan beban awal yang memadai untuk tempat duduk yang kokoh. Pilihlah seal FKM jika Anda menggunakan bahan lain selain oli mineral untuk memastikan umur seal yang panjang.
Z2S 10 bekerja paling baik pada sistem dengan kebersihan cairan yang baik dan perawatan rutin. Jika pengoperasian Anda cenderung mengabaikan pemeliharaan atau kondisi sangat kotor, katup mungkin mengalami masalah keandalan. Dalam kasus tersebut, desain yang lebih kokoh dengan jarak bebas yang lebih besar mungkin berfungsi lebih baik meskipun tingkat kebocorannya lebih tinggi.
Untuk sebagian besar aplikasi hidraulik industri yang memerlukan penahan posisi dan pelepasan terkontrol, pelat sandwich katup periksa Z2S 10 memberikan kinerja yang andal dengan biaya yang wajar. Rekam jejaknya yang panjang dan ketersediaannya yang luas menjadikannya pilihan yang aman untuk desain baru dan aplikasi pengganti.
