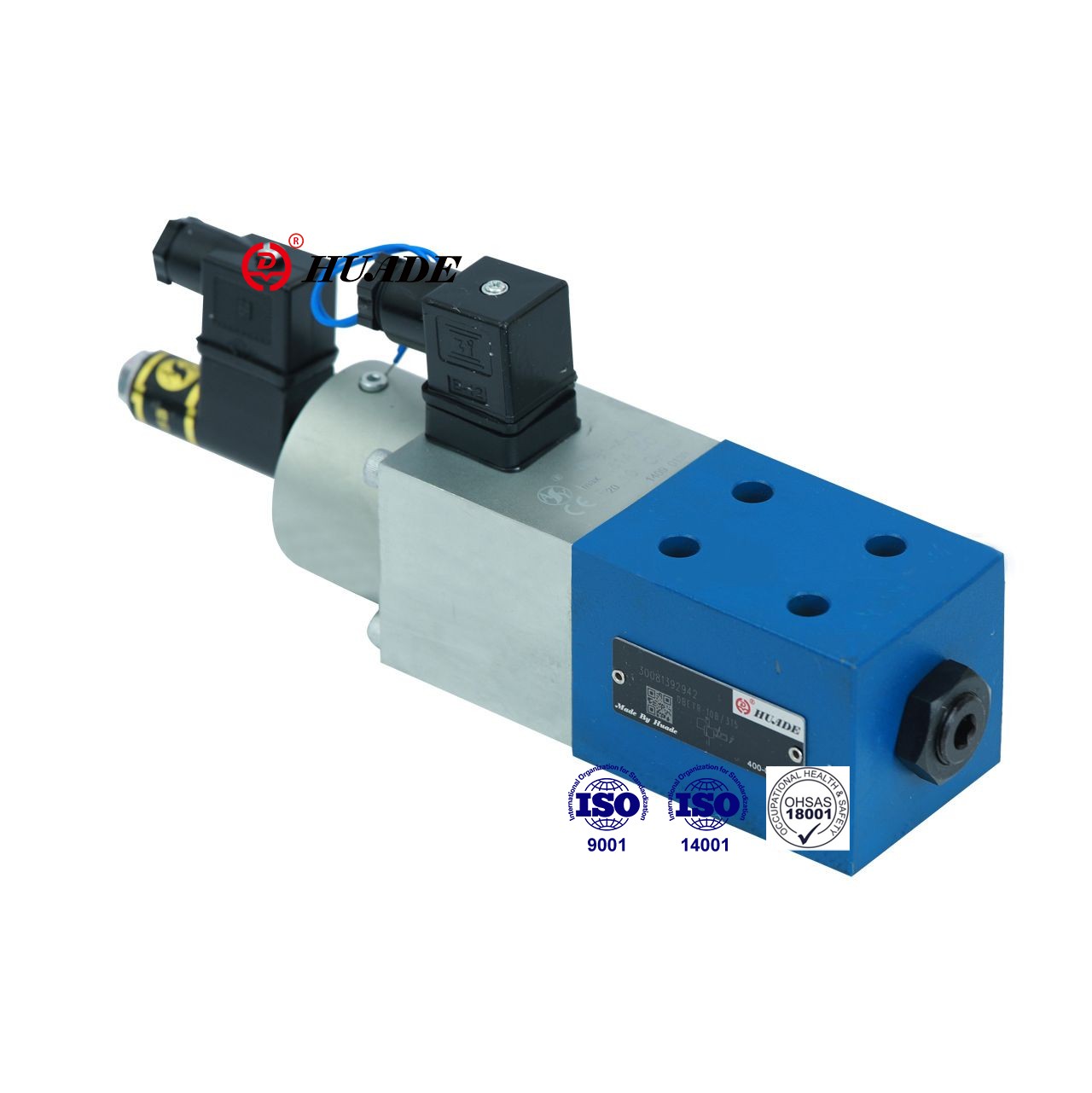

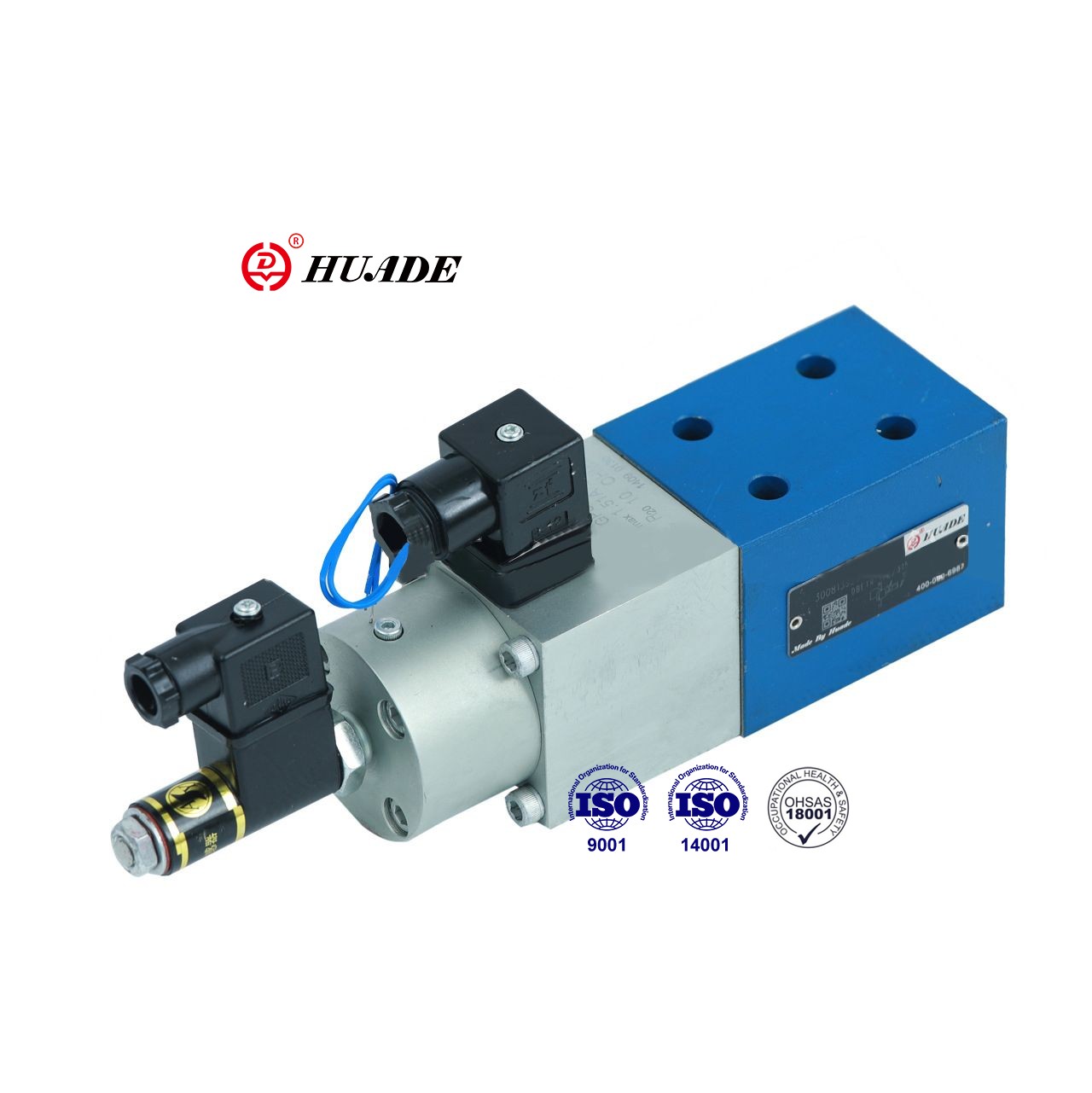

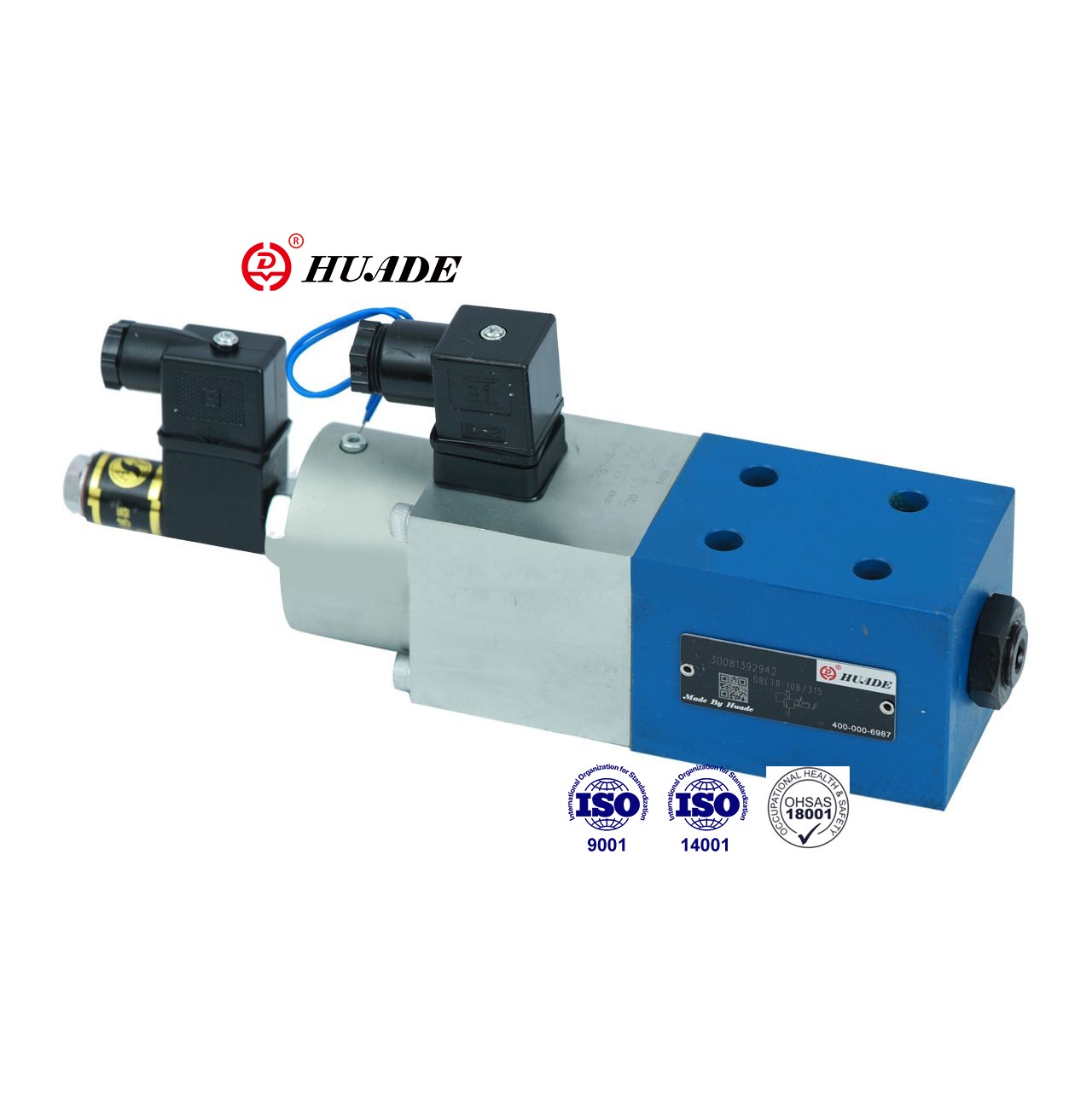

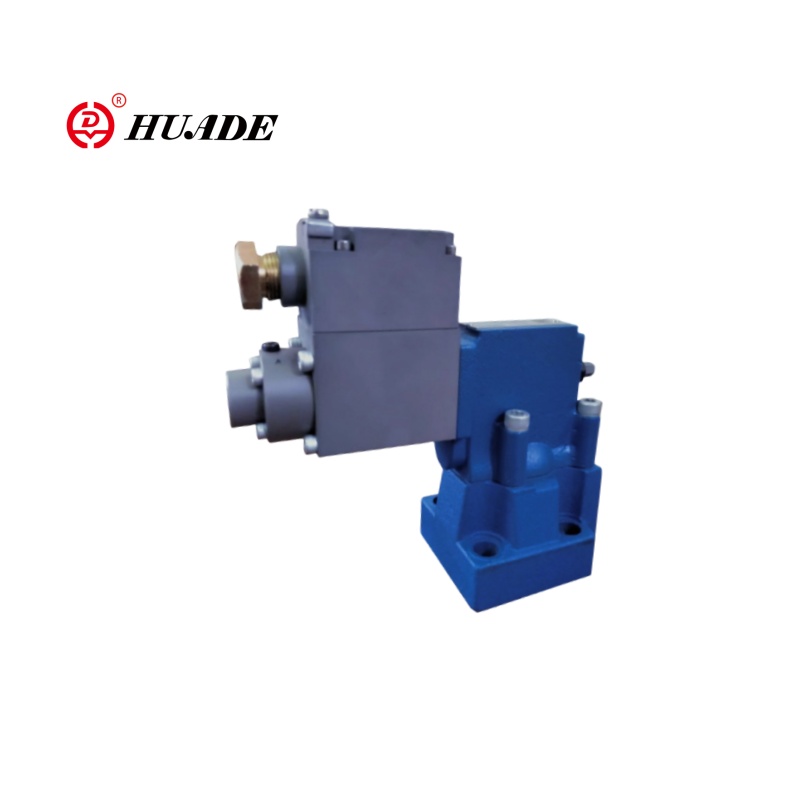

Katup pelepas tekanan proporsional DBETR ini mengatur tekanan sebanding dengan nilai perintah listrik. DBTR valve banyak digunakan pada sistem tertutup dengan tekanan sistem kendali jarak jauh. Katup DBETR Huade menggunakan standar yang sama dengan produk Rexroth. Katup tekanan proporsional DBETR ini dapat menggantikan produk satu seri, dan harganya relatif terjangkau.
| Hidrolik | |||
| Maks. tekanan yang dapat diatur (MPa) | Tahap tekanan 2,5 MPa | 2.5 | |
| Tahap tekanan 8,0 MPa | 8 | ||
| Tahap tekanan 18,0 MPa | 18 | ||
| Tahap tekanan 31,5 MPa | 31.5 | ||
| Minimal. tekanan yang dapat diatur (MPa) | (lihat kurva karakteristik) | ||
| Tekanan Operasi Maks (MPa) | port T (dengan penyesuaian tekanan) | 0.2 | |
| port T (tanpa penyesuaian tekanan) | 10 | ||
| pelabuhan P | 31.5 | ||
| Aliran Maks (L/mnt) | Tahap tekanan 25 | 10 | |
| Tahap tekanan 80 | 3 | ||
| Tahap tekanan 180 | 3 | ||
| Tahap tekanan 315 | 2 | ||
| Tingkat kontaminasi (μm) | ≤20 (rekomendasi 10) | ||
| Histeresis (%) | < 1 dari maks. tekanan yang dapat diatur | ||
| Pengulangan (%) | <0,5 dari tekanan maksimal yang dapat diatur | ||
| Linearitas (%) | 180; Tahap tekanan dari 3 hingga 18 MPa | ≤ 1,5 dari tekanan maksimum yang dapat diatur | |
| 315; Tahap tekanan dari 6 hingga 31,5MPa | |||
| Variasi umum (%) | Katup | ± 3 dari maks. tekanan yang dapat diatur | |
| Kontrol listrik | ＜0,5 | ||
| Respons bertahap 0 hingga 100% (ms) | Waktu respons (Pmin-Pmax) | Waktu respons (Pmax-Pmin) | |
| Tahap tekanan 2,5 dan 18MPa 0 hingga100 | 100 | 50 | |
| Tahap tekanan 31,5MPa 0 hingga100 | 150 | 100 | |
| Cairan bertekanan | Minyak mineral (untuk segel NBR), Ester fosfat (untuk segel FPM) | ||
| Kisaran viskositas (mm2/S) | 2,8 hingga 380 | ||
| Kisaran suhu fluida bertekanan (°C) | -20 hingga+70 | ||
| Posisi pemasangan | opsional | ||
| Berat (kg) | 4 | ||
| Listrik | ||||
| Penguat terkait | VT-5003S30 | |||
| Tegangan suplai | DC | |||
| Resistansi kumparan (Ω) | Nilai dingin pada 20 °C | 10 | ||
| Maks. nilai hangat | 13.9 | |||
| (Keadaan kerja) Tugas | Kontinu | |||
| Temperatur fluida bertekanan (°C) | +50 | |||
| Tegangan penguat | bepergian sepenuhnya | 24±10% | ||
| bolak-balik tiga sumber listrik | 24 hingga 35 | |||
| Maks. konsumsi daya (VA) | 50 | |||
| Resistansi kumparan pada 20°C (Ω) | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| Induktivitas (transduser) (mH) | 6 sampai 8 | |||
| Frekuensi osilator (transduser) (KHz) | 2.5 | |||
| Perlindungan terhadap DIN 40 050 | IP65 | |||
Fitur:
▶ Histeresis rendah
▶ Pengulangan yang baik,
▶Kontrol posisi loop tertutup elektrik dari pra-ketegangan pegas
▶ Aktuasi solenoid proporsional dengan transduser posisi induktif (tekanan seimbang)
▶Katup dan kontrol elektronik dari satu sumber
Aplikasi:
Katup pelepas tekanan proporsional DBETR banyak digunakan di berbagai bidang seperti industri ringan, peralatan mesin, metalurgi, dll.
Katup pada dasarnya terdiri dari rumah (1), solenoid proporsional (2) dengan transduser posisi induktif (3), dudukan katup (4) dan poppet katup (5)
Tekanan diatur dengan mengatur nilai perintah potensiometer (0 hingga 9 V). Menyesuaikan nilai perintah menyebabkan tegangan pegas kompresi melalui kontrol elektronik dan solenoid proporsional (2). Ketegangan pegas kompresi (6), yaitu posisi pelat pegas (7), ditentukan oleh transduser posisi induktif (3). Setiap penyimpangan dari nilai perintah dikoreksi oleh kontrol posisi loop tertutup.
Penggunaan prinsip ini menghilangkan efek gesekan solenoid.
Keuntungan:
- Histeresis rendah
- Pengulangan yang baik
Simbol DBETR Katup Pelepas Tekanan Proporsional
