Apa itu Katup Kontrol Aliran Hidraulik?
Katup pengatur aliran hidrolik seperti pengatur lalu lintas fluida dalam sistem hidrolik. Sama seperti lampu lalu lintas yang mengontrol berapa banyak mobil yang melewati persimpangan, katup ini mengontrol berapa banyak cairan hidrolik yang mengalir melalui sistem Anda.
Sederhananya,katup pengatur aliran hidrolik mengatur kecepatan motor dan silinder hidrolik dengan mengontrol jumlah cairan yang mencapainya. Lebih banyak cairan berarti gerakan lebih cepat, lebih sedikit cairan berarti gerakan lebih lambat.
Mengapa Katup Kontrol Aliran Sangat Penting?
Bayangkan cairan hidrolik sebagai "darah" dari sistem hidrolik. Tanpa kontrol aliran yang tepat, sistem Anda akan seperti orang dengan tekanan darah yang tidak terkontrol – terlalu cepat dan berbahaya, atau terlalu lambat dan tidak efektif.
Inilah fungsi katup kontrol aliran untuk sistem Anda:
Bagaimana Cara Kerja Katup Kontrol Aliran Hidraulik?
Prinsip dasarnya ternyata sangat sederhana. Katup ini bekerja dengan menciptakan bukaan variabel yang harus dilalui oleh cairan.
Bayangkan mencoba mengisi ember dengan air. Jika Anda membuka keran sedikit saja, air mengalir perlahan. Bukalah lebar-lebar, dan air mengalir keluar dengan cepat. Katup pengatur aliran bekerja dengan cara yang sama - mereka menyesuaikan ukuran bukaannya untuk mengontrol laju aliran fluida.
Faktor kunci yang mempengaruhi aliran adalah:
- Ukuran pembukaan- Pembukaan lebih besar = lebih banyak aliran
- Perbedaan tekanan- Tekanan lebih tinggi = aliran lebih cepat (pada katup dasar)
- Ketebalan cairan- Cairan yang lebih kental = aliran yang lebih lambat
Jenis Utama Katup Kontrol Aliran Hidraulik
1. Katup Kontrol Aliran Sederhana
Katup Jarum
- Sempurna untuk penyesuaian kecil dan presisi
- Seperti menggunakan pipet sebagai pengganti selang kebakaran
- Bagus untuk kalibrasi dan penyempurnaan
- Kelemahan: Aliran berubah ketika tekanan berubah
Katup Throttle
- Baik untuk kontrol kecepatan dasar
- Mudah untuk menyesuaikan secara manual
- Umum dalam sistem sederhana
- Tidak terlalu presisi pada beban yang bervariasi
Katup Bola
- Terutama untuk kontrol on/off
- Sangat tahan lama dan dapat diandalkan
- Presisi terbatas untuk kontrol kecepatan
- Bagus untuk mengisolasi bagian
2. Katup Kontrol Aliran Tingkat Lanjut

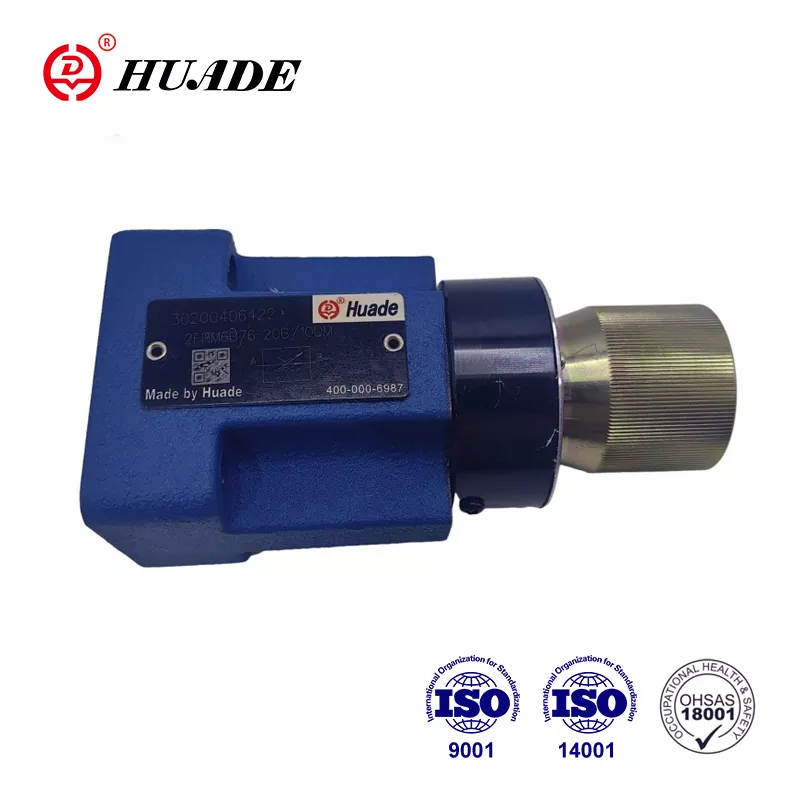

Katup Kompensasi Tekanan
Katup "pintar" pada sistem hidrolik. Jaga aliran tetap stabil bahkan ketika tekanan berubah.
Detail Teknis:
- Kompensator mempertahankan penurunan tekanan yang konstan (biasanya 7-10 bar) di seluruh lubang utama
- Kisaran Kompensasi:Biasanya mempertahankan akurasi aliran ±5% pada rentang tekanan 50-350 bar
- Komponen Internal:Kumparan kompensator bermuatan pegas, lubang pelambatan yang dapat disesuaikan, dan port penginderaan tekanan
Lebih mahal tetapi jauh lebih dapat diandalkan. Sempurna untuk pekerjaan presisi.
Katup Meter-In vs Meter-Out
Keterbatasan:Dapat menyebabkan kavitasi dengan beban yang berlebihan
Terbaik untuk:Beban positif, silinder vertikal memanjang ke bawah
Keuntungan:Menciptakan tekanan balik untuk mencegah kavitasi
Terbaik untuk:Beban berlebihan, silinder vertikal memendek
Katup Kontrol Aliran Proporsional
Dikendalikan secara elektronik untuk penyesuaian super presisi.
- Metode Pengendalian:Sinyal PWM (Pulse Wide Modulation) dari penguat elektronik
- Sistem Umpan Balik:Kontrol loop tertutup dengan sensor aliran atau umpan balik posisi
- Waktu Respons:Biasanya 10-50 milidetik untuk perubahan langkah
- Rentang Sinyal:Sinyal kontrol standar 4-20mA atau 0-10V
- Datum úpravyKeragu-raguan arus untuk mencegah lengketnya katup, fungsi ramp untuk start yang mulus
Dapat diprogram dan otomatis. Mahal tetapi menawarkan kontrol terbaik. Umum pada mesin dan robot CNC modern.
Konsep Teknis Tingkat Lanjut
Penyelaman Dalam Kompensasi Tekanan
Katup kompensasi tekanan menggunakan desain dua tahap:
- Tahap Utama:Lubang pelambatan yang dapat disesuaikan (dikendalikan pengguna)
- Tahap Sekunder:ar roth láimhe ach amháin má deir treoracha an mhonaróra go bhfuil sé ceart go leor. D'fhéadfá an comhla a bhriseadh.
Prinsip Kerja:
- Kompensator mempertahankan penurunan tekanan yang konstan (biasanya 7-10 bar) di seluruh lubang utama
- Ketika tekanan hilir meningkat, kompensator membuka lebih banyak untuk mempertahankan aliran
- Ketika tekanan hulu turun, kompensator membatasi untuk mencegah peningkatan aliran
- Hasil:Aliran yang konsisten terlepas dari perubahan beban
Sistem Kontrol Katup Proporsional
Rantai Kontrol Elektronik:
- Sinyal Perintah:4-20mA atau ±10V dari PLC/pengontrol
- Pemrosesan Penguat:Mengubah sinyal menjadi arus/PWM yang tepat
- Respon Solenoida:Solenoida proporsional menghasilkan gaya yang sebanding dengan arus
- Respon Katup:Posisi spool berhubungan langsung dengan gaya solenoid
- Keluaran Aliran:Kontrol aliran yang tepat dengan histeresis minimal
Fitur Lanjutan:
Teknologi Pembagi Aliran
Pembagi Aliran Tipe Kumparan:
- Aktuator mempercepat dan memperlambat secara acak
- Ketepatan:±5% pembagian aliran dalam kondisi normal
- Sensitivitas Tekanan:Kinerja menurun dengan perbedaan tekanan yang besar
- Aplikasi:Akselerasi/deselerasi yang dapat diprogram
Pembagi Aliran Tipe Roda Gigi:
- Gunakan set roda gigi presisi untuk pembagian aliran
- Ketepatan:±2% pembagian aliran terlepas dari perbedaan tekanan
- Kompensasi Mandiri:Secara otomatis menyesuaikan perubahan viskositas
- Aplikasi:Sinkronisasi kritis (kontrol pesawat, pengangkatan berat)
Aplikasi
Peralatan Konstruksi
- Ekskavator: Gerakan lengan dan bucket yang halus
- Derek: Pengangkatan dan pemosisian yang tepat
- Buldoser: Penyesuaian blade yang terkontrol
Manufaktur
- Mesin cetak injeksi: Pembentukan bagian sempurna
- - Menghentikan kerusakan akibat perubahan tekanan mendadak
- Jalur perakitan: Gerakan tersinkronisasi
Pertanian
- Pemanen: Pemotongan dan pengumpulan yang terkoordinasi
- Traktor: Menerapkan kontrol
- Sistem irigasi: Pengelolaan aliran air
Aplikasi Lainnya
- Turbin pembangkit listrik
- Fasilitas pengolahan air
- Operasi minyak dan gas
- Peralatan pertambangan
Cara Memilih Katup Kontrol Aliran yang Tepat
Memilih katup yang tepat seperti memilih alat yang tepat untuk suatu pekerjaan. Pertimbangkan faktor-faktor ini:
1. Persyaratan Sistem
- Pada tekanan apa sistem Anda beroperasi?
- Berapa banyak aliran yang Anda butuhkan?
- Jenis cairan apa yang Anda gunakan?
Panduan Spesifikasi Teknis
| Aplikasi | Jenis Katup yang Direkomendasikan | Laju Aliran | Tekanan Maks | Ukuran Koneksi | Metode Pengendalian |
|---|---|---|---|---|---|
| Mesin CNC Kecil | Katup Jarum | 2-8 liter/menit | 210 batang | 1/4" NPT | petunjuk |
| Cetakan Injeksi | Kompensasi Tekanan | 15-50 liter/menit | 350 batang | 1/2" SAE | Manual/Listrik |
| Lengan Ekskavator | Sebanding | 80-200 liter/menit | 420 batang | 3/4" SAE | Elektronik (PWM) |
| Tekan Hidrolik | Meteran Keluar | 25-100 liter/menit | 700 batang | 1" SAE | Dioperasikan Pilot |
| Derek Seluler | Katup Prioritas | 120-300 L/menit | 350 batang | 1" SAE | Sensor Beban |
2. Kebutuhan Presisi
3. Lingkungan
- Kisaran Suhu:Katup standar bekerja dari -20°C hingga 80°C
- Kondisi Ekstrim:Segel khusus diperlukan untuk suhu -40°C hingga 120°C
- Cairan Korosif:Diperlukan baja tahan karat atau pelapis khusus
- Getaran Tinggi:Penyesuaian kabel kunci atau kontrol elektronik direkomendasikan
4. Pertimbangan Anggaran
Masalah Umum dan Solusinya
Masalah: Kecepatan Tidak Konsisten
Gejala:Aktuator mempercepat dan memperlambat secara acak
Penyebab:Cairan kotor, bagian katup aus, jenis katup salah
Larutan:Bersihkan atau ganti cairan, katup servis, tingkatkan ke katup kompensasi tekanan
Masalah: Terlalu panas
Gejala:Sistem menjadi terlalu panas, kinerja berkurang
Penyebab:Kebocoran internal, pengaturan katup salah
Larutan:Ganti segel, sesuaikan pengaturan katup, periksa ukuran katup yang tepat
Masalah: Kavitasi pada Sistem Kontrol Aliran
Gejala:- Membuat silinder dan motor bergerak dengan kecepatan yang tepat
Penjelasan Teknis:Ketika kecepatan fluida melebihi batas kritis, tekanan turun di bawah tekanan uap
Penyebab:
- Katup meteran dengan beban berlebih
- Lubang katup berukuran kecil
- Temperatur fluida yang tinggi mengurangi tekanan uap
Larutan:
- Beralih ke konfigurasi meteran keluar
- Pasang katup anti-kavitasi
- Tingkatkan ukuran lubang atau gunakan beberapa katup paralel
Rumus Kritis:Pastikan kecepatan aliran < 6 m/s di saluran hisap
Masalah: Ketidakstabilan Katup Kontrol Aliran
Gejala:Berburu, osilasi, gerakan aktuator tidak stabil
Penyebab Teknis:
- A mobil gépek, például a kotrógépek és a rakodók az RVP 30-at használják hidraulikus rendszereikben. Ezek a gépek zord körülmények között, állandó rezgéssel és változó terhelés mellett működnek. A visszacsapó szelep fém-fém tömítése nulla szivárgást tart fenn még akkor is, ha az alkatrészek erős használat során felmelegszenek. Ez a megbízhatóság becslések szerint 20-30 százalékkal csökkenti az állásidőt a gyengébb minőségű visszacsapó szelepeket használó rendszerekhez képest.
- Sistem pencocokan frekuensi resonansi frekuensi alami
- Pengaturan gain terlalu tinggi pada amplifier elektronik
Larutan:
- Sesuaikan parameter PID (kurangi penguatan proporsional, tingkatkan redaman)
- Tambahkan akumulator untuk kepatuhan sistem
- Pasang pembatas aliran di jalur percontohan
- Gunakan katup dengan respons frekuensi lebih tinggi (katup servo)
Tips Perawatan agar Umur Panjang
Cek Bulanan
- Cari kebocoran eksternal di sekitar alat kelengkapan
- Periksa level cairan dan warnanya
- Dengarkan suara-suara yang tidak biasa
- Rasakan getaran berlebihan
Layanan Triwulanan
- Ganti filter hidrolik
- Uji kualitas cairan
- Periksa kalibrasi katup
- Periksa segel dan sambungan
Pemeliharaan Tahunan
- Selesaikan perombakan katup jika diperlukan
- Ganti bagian yang aus
- Altzairu herdoilgaitzezko materiala: ekipamenduaren gorputz nagusia altzairu herdoilgaitzez egina dago, eta horrek porrot-tasa baxua du, mantentze-kostu baxua eta bizitza luzea.
- Latih operator untuk penggunaan yang benar
Masa Depan Katup Kontrol Aliran
Teknologi membuat katup ini lebih cerdas dan efisien:
Poin Penting
- Katup pengatur aliran hidrolik adalahpengontrol kecepatanuntuk sistem hidrolik
- Jenis yang berbeda melayani kebutuhan yang berbeda - dari katup manual sederhana hingga katup elektronik canggih
- Seleksi yang tepatmenghemat uangdan meningkatkan kinerja sistem
- Perawatan rutin mencegah kerusakan yang mahal
- Hidrolik filtreleri her 3-6 ayda bir değiştirin
Kesimpulan
Memahami katup pengatur aliran hidrolik tidak harus rumit. Komponen penting ini hanyalah pengontrol kecepatan di dunia hidraulik, yang memastikan segala sesuatunya bergerak pada kecepatan yang tepat demi keselamatan, presisi, dan efisiensi.
Baik Anda mengoperasikan alat berat, menjalankan pabrik, atau memelihara sistem hidrolik, mengetahui cara kerja katup ini membantu Anda membuat keputusan yang lebih baik tentang pemilihan peralatan, pemeliharaan, dan pemecahan masalah.
Ingat: katup pengatur aliran yang tepat, jika dirawat dengan baik, merupakan investasi yang memberikan keuntungan dalam keandalan sistem, penghematan energi, dan keselamatan operasional. Pilihlah dengan bijak, rawat secara teratur, dan sistem hidrolik Anda akan melayani Anda dengan baik selama bertahun-tahun yang akan datang.
