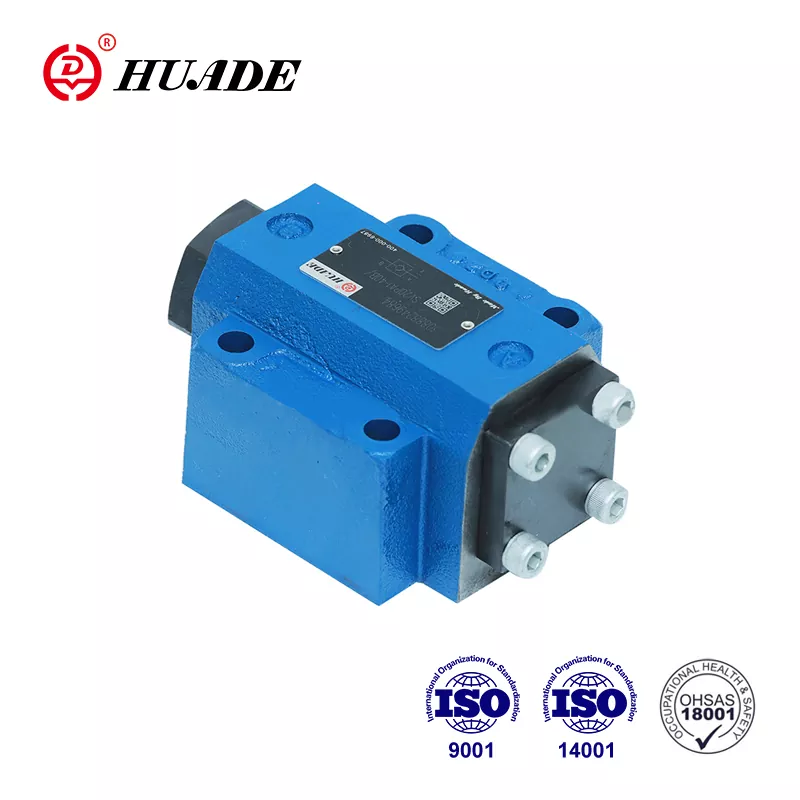

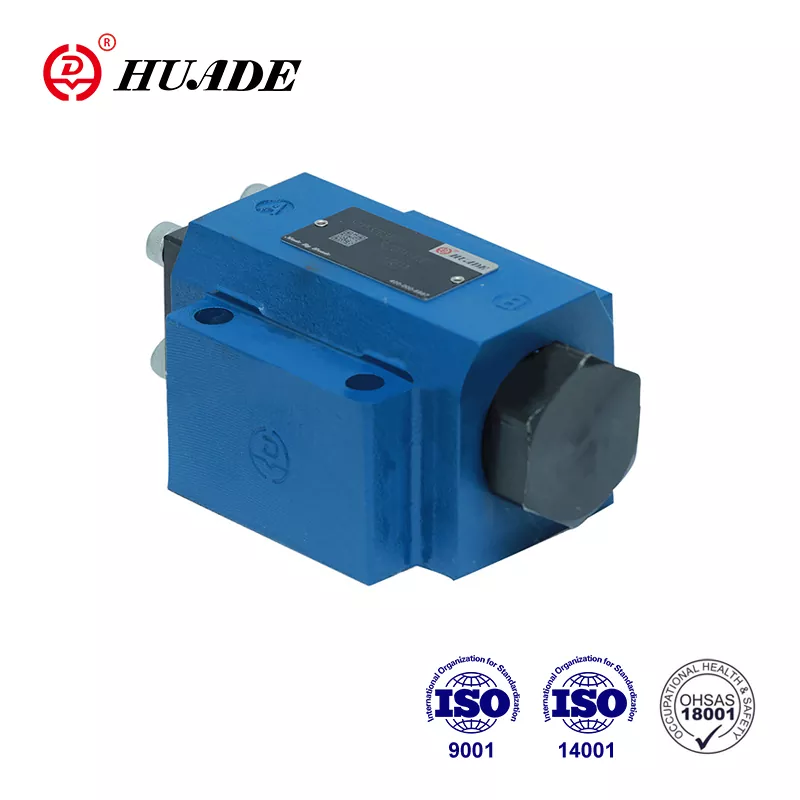

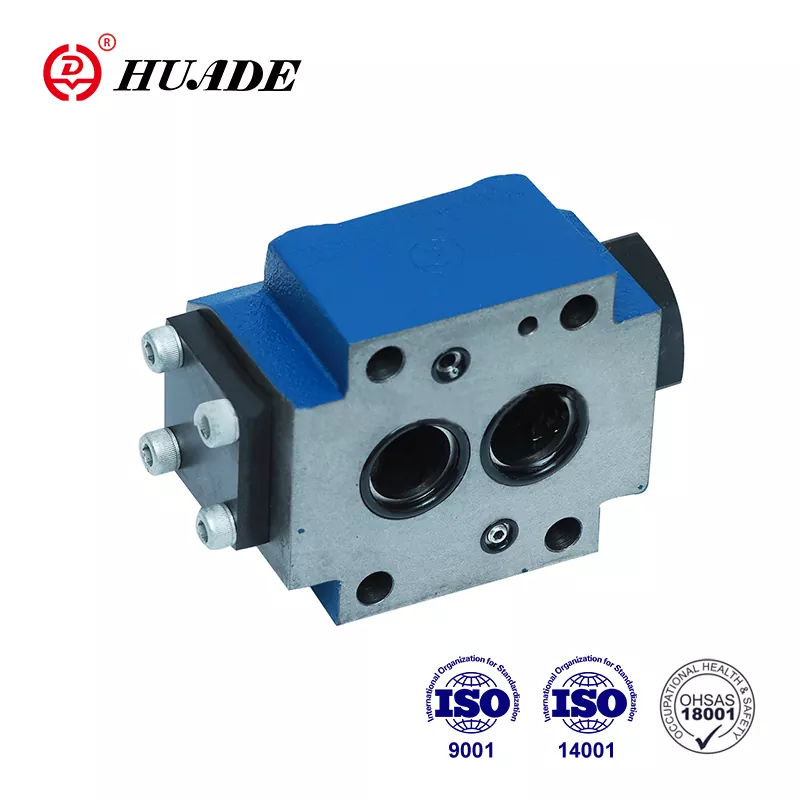

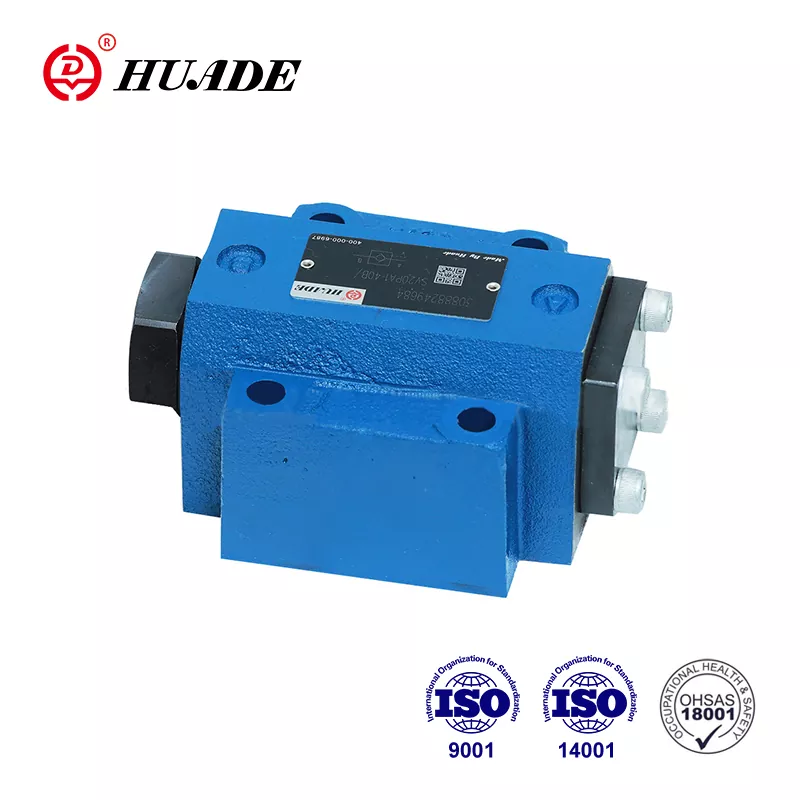

Setelah Huade didirikan, ia bekerja sama dengan Rexroth dua kali. Katup periksa Huade® SV adalah pengganti yang terjangkau untuk rangkaian produk Rexroth yang sama. Ini kompetitif dengan produk-produk terkenal dengan kualitas baik dan harga lebih rendah. Pabrik telah lulus ISO9001, ISO14001, dan OH SAS18001. Ini adalah merek nasional terkenal di Tiongkok. Dalam masa garansi, perbaikannya gratis. Semua katup periksa menjalani pengujian ketat sebelum meninggalkan pabrik untuk memastikan kinerja yang unggul dan stabil. Katup hidrolik Huade® banyak digunakan di industri militer dan bidang lainnya karena kinerjanya yang unggul.
|
Data teknis |
||||||
|
Gaya |
10 |
16 |
20 |
25 |
30 |
|
|
Berat |
pemasangan subpelat (kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
koneksi berulir (kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Posisi pemasangan (MPa) |
Opsional |
|||||
|
Arah aliran (MPa) |
Dari A ke B bebas, dari B ke A melalui bukaan |
|||||
|
Tekanan pengoperasian, maks.(MPa) |
0,5~315 |
|||||
|
Kontrol tekanan, maks (MPa) |
0,5~315 |
|||||
|
Volume kontrol -port X (cm3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Area kontrol -area A1 (cm3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-luas A2 (cm3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-luas A3 (cm3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-luas A4 (cm3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Cairan bertekanan |
Minyak mineral (untuk segel NBR) atau ester fosfat (untuk segel FPM) |
|||||
|
Kisaran suhu cairan bertekanan（℃） |
-30～+80 |
|||||
|
Kisaran viskositas (mm2/s) |
2,8 hingga 500 |
|||||
Fitur:
▶ katup periksa yang dikendalikan oleh cairan
▶ Untuk pemasangan subpelat, Pola pemasangan ke DIN 24 340
▶ Sambungan ulir subpelat atau sekrup
▶ Dengan atau tanpa port bocor
▶ Dengan atau tanpa pra-pembukaan
▶ Ketik dengan dekompresi pra-pembukaan dan teredam
▶ 4 tekanan pembuka
▶ Pola porting ke Din 24 340 fom A, 1SO 4401 dan CETOP-RP 121H
Aplikasi:
Katup periksa yang dioperasikan pilot SV digunakan untuk isolasi sirkuit yang beroperasi di bawah tekanan, sebagai perlindungan terhadap penurunan beban ketika terjadi putusnya saluran atau terhadap gerakan merayap dari aktuator yang terkunci secara hidraulik.
Katup periksa SV adalah katup periksa yang dioperasikan pilot hidraulik dengan desain tipe poppet yang dapat dibuka untuk memungkinkan aliran rendah ke kedua arah.
Pada dasarnya katup ini terdiri dari housing (1), poppet (2), pegas kompresi (3), control spool (4) serta pra-pembukaan, seperti ball poppet valve (5), opsional.
Katup memungkinkan aliran bebas dari A ke B, dalam arah berlawanan si kecil (2) ditahan di dudukannya oleh tekanan sistem, selain gaya pegas.
Melalui sambungan tekanan pada port kontrol X, piston kontrol (4) digerakkan ke kanan. Ini mendorong si kecil (2) dari tempat duduknya. Sekarang katup tersebut mungkin juga memiliki aliran dari B ke A.
Untuk memastikan pembukaan katup yang tepat melalui piston kontrol (4), diperlukan tekanan kontrol minimum tertentu.
Katup ini memiliki pra-pembukaan tambahan. Melalui sambungan tekanan pada port kontrol X, piston kontrol (4) didorong ke kanan.
Tindakan ini pertama-tama mendorong bola (5) dan kemudian si kecil (2) dari dudukannya. Sekarang katup mungkin juga memiliki aliran dari B ke A. Karena pembukaan awal maka terjadi dekompresi fluida di bawah tekanan. Melalui ini kemungkinan guncangan tekanan dapat dihindari
Tampilan potongan check valve tipe SV. .PA
(tanpa port kebocoran, dengan pra-pembukaan)
