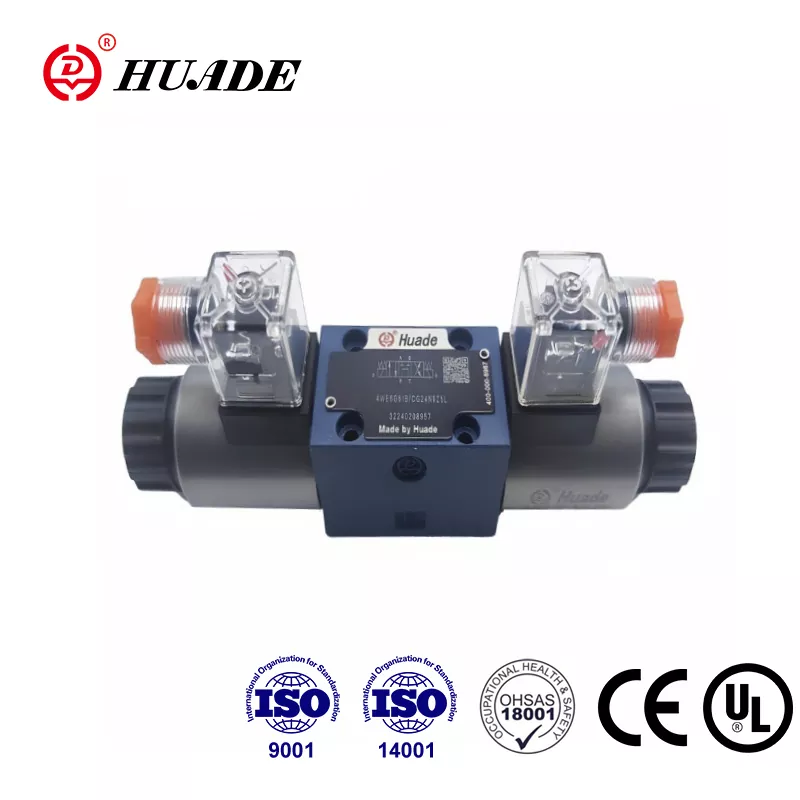

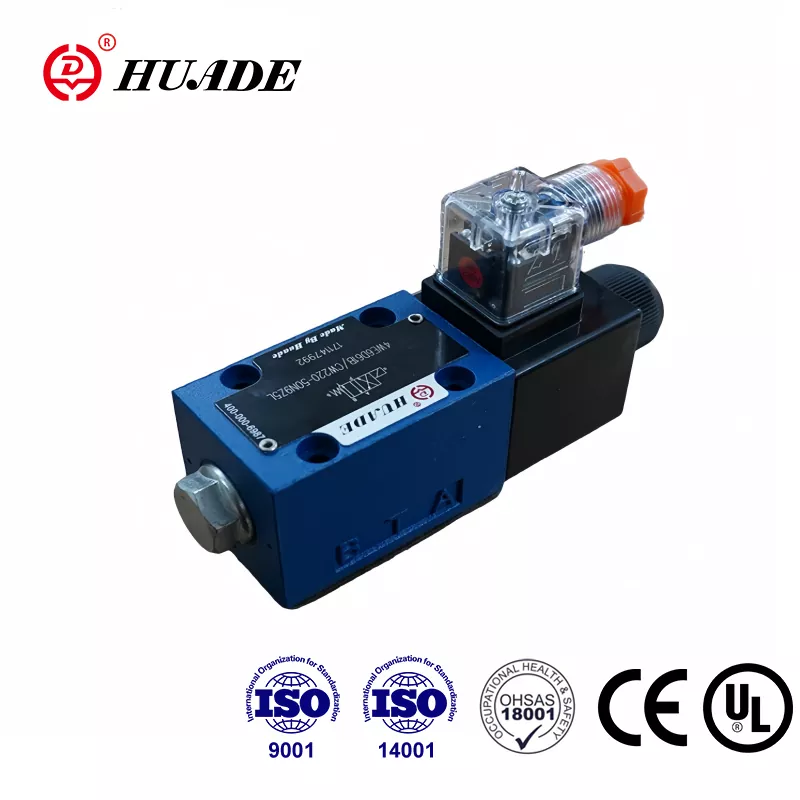

Katup kontrol arah Bosch Rexroth 4WE 6 D mewakili komponen mendasar dalam sistem hidrolik modern. Katup ini beroperasi sebagai pengalih arah yang dikontrol secara elektrik yang memberi tahu cairan hidrolik ke mana harus pergi dan kapan harus bergerak. Sebagai katup ukuran NG6 standar, katup ini cocok dengan sistem di seluruh dunia berkat standar internasional yang membuat berbagai merek bekerja sama. Insinyur yang perlu membandingkan pemasok, memeriksa harga, atau memahami detail teknis akan menemukan bahwa katup ini menawarkan keandalan dan fleksibilitas untuk aplikasi tekanan sedang hingga tinggi.
Memahami Fungsi Dasar dan Desain
Katup 4WE 6 D mengontrol cairan hidrolik dengan mengalihkannya di antara empat port utama berlabel P, A, B, dan T. Port P terhubung ke pompa, port A dan B terhubung ke aktuator seperti silinder, dan port T mengembalikan cairan ke tangki. Katup bekerja seperti saklar listrik tetapi untuk oli hidrolik, bukan listrik. Saat Anda menyalakannya, cairan mengalir satu arah. Saat Anda mematikannya, aliran akan berhenti atau berbalik tergantung pada desain katup.
Di dalam katup terdapat gulungan logam yang meluncur maju mundur di dalam lubang yang dikerjakan dengan presisi. Elektromagnet yang disebut solenoid mendorong kumparan ini ketika listrik mengalir melalui kumparannya. 4WE 6 D menggunakan apa yang oleh para insinyur disebut sebagai desain "angker basah", yang berarti pendorong solenoid berada tepat di dalam oli hidrolik. Ini mungkin terdengar aneh, namun justru membuat katup lebih awet karena tidak ada segel karet yang aus di sekitar bagian yang bergerak. Oli juga membantu mendinginkan solenoid dan mengurangi kebisingan selama pengoperasian.
Saat solenoid mati, pegas balik mendorong spul kembali ke posisi semula. Desain pegas balik ini memberikan fitur keselamatan karena katup secara otomatis kembali ke posisi yang diketahui jika listrik padam. Gaya dari pegas harus mengatasi gesekan bagian yang bergerak dan tekanan apa pun di saluran balik, yang kemudian menjadi penting ketika kita membahas batasan desain sistem.
Badan katup mengikuti standar pemasangan internasional termasuk ISO 4401-03, CETOP 3, dan DIN 24340 Formulir A. Standar ini menentukan lokasi yang tepat dari lubang pemasangan dan sambungan port. Standarisasi ini berarti Rexroth 4WE 6 D secara fisik dapat menggantikan katup serupa dari Parker, Eaton, atau pabrikan lain tanpa mendesain ulang pelat pemasangan. Bagi manajer pembelian, pertukaran ini menciptakan fleksibilitas rantai pasokan karena banyak vendor dapat menyediakan suku cadang yang kompatibel selama kekurangan atau negosiasi harga.
Peringkat Tekanan dan Kapasitas Aliran
Katup kontrol arah Rexroth 4WE 6 D menangani tekanan kerja yang serius. Port utama P, A, dan B dapat beroperasi pada tekanan hingga 350 bar, meskipun sebagian besar dokumen teknis mencantumkan standar maksimum pada 315 bar. Sebagai gambaran, 315 bar sama dengan sekitar 4.570 pon per inci persegi, yang kira-kira setara dengan berat sebuah mobil kecil yang menekan area seukuran prangko.
Kapasitas aliran tergantung pada apakah Anda memilih solenoid DC atau AC. Versi DC dapat menangani hingga 80 liter per menit, sedangkan versi AC biasanya mencapai maksimal 60 liter per menit. Perbedaannya terletak pada desain elektromagnet dan seberapa cepat ia dapat menggerakkan spool. Sebagai referensi, 80 liter per menit dapat mengisi bak mandi dalam waktu sekitar dua menit.
Namun, ada satu batas tekanan kritis yang mengejutkan banyak desainer. Port T, yang mengembalikan oli ke tangki, tidak boleh melebihi tekanan 160 bar. Keterbatasan ini ada karena pegas balik dan gaya solenoid harus mampu mengatasi tekanan yang mendorong balik dari saluran balik. Jika tekanan saluran balik terlalu tinggi, spool dapat bergetar, gagal berpindah dengan benar, atau bahkan bergerak padahal seharusnya tetap diam. Sistem yang membagi return manifold antara beberapa katup atau menggunakan saluran balik yang panjang dengan batasan memerlukan perhitungan yang cermat untuk memastikan tekanan port T tetap dalam batas.
Hubungan antara penurunan tekanan dan aliran mengikuti pola yang dapat diprediksi. Pada aliran maksimum 80 liter per menit, katup biasanya menghasilkan kehilangan tekanan sekitar 2,5 bar. Energi ini diubah menjadi panas, yang harus dibawa oleh oli hidrolik. Beroperasi secara konsisten di atas aliran atau tekanan terukur memerlukan kapasitas pendinginan tambahan dan mungkin memerlukan komponen throttle khusus untuk mempertahankan respons katup yang dapat diterima.
Insinyur yang memilih 4WE 6 D untuk desain baru harus memverifikasi bahwa tekanan saluran balik sistem tetap berada jauh di bawah batas 160 bar dengan margin keamanan yang memadai. Aturan praktis yang baik adalah menyisakan setidaknya 20-30 bar bantalan untuk menangani lonjakan tekanan selama pergantian katup cepat atau ketika beberapa katup berpindah secara bersamaan.
Konfigurasi Spool dan Varian Operasional
Simbol huruf dan angka yang tertera pada pelat nama katup menggambarkan dengan tepat bagaimana fluida mengalir melalui berbagai posisi. Huruf "D" pada 4WE 6 D menunjukkan desain spool tertentu, biasanya konfigurasi empat arah yang berpusat pada pegas. Di posisi tengah, kumparan ini menghalangi P ke T dan A ke B. Saat diberi energi, ia menghubungkan P ke A dan B ke T, yang akan memanjangkan silinder. Ketika energi dihilangkan, pegas mengembalikan kumparan ke tengah, dan silinder berhenti.
Rexroth menawarkan banyak simbol spul berbeda selain tipe D. Beberapa menghubungkan semua port ke tangki di posisi tengah untuk aktuator mengambang bebas. Yang lain memblokir semua port untuk menahan beban. Pilihannya tergantung pada apa yang Anda ingin mesin lakukan saat katup berada pada posisi netral. Mesin press mungkin memerlukan pusat penahan beban, sedangkan sistem penanganan material mungkin memerlukan pusat pelampung yang memungkinkan aktuator bergerak bebas selama pengaturan.
Badan katup dilengkapi mekanisme override manual yang biasanya ditandai dengan tombol atau kenop kecil. Selama penyalaan atau keadaan darurat, teknisi dapat mendorong pengesampingan ini untuk menggeser spool secara mekanis tanpa daya listrik. Fitur ini terbukti penting saat menjalankan sistem baru atau memecahkan masalah, karena Anda dapat memverifikasi fungsi mekanis secara terpisah dari kontrol listrik.
Beberapa model 4WE 6 D menyertakan akhiran "OF" yang menunjukkan desain penahan. Versi ini tidak memiliki pegas balik melainkan menggunakan bola atau pin mekanis yang mengunci kumparan pada posisi mana pun yang terakhir diperintahkan. Pulsa listrik singkat menggeser kumparan, lalu penahan menahannya di sana tanpa daya terus menerus. Desain ini menghemat energi dan mengurangi panas namun memerlukan perhatian ekstra untuk mengembalikan stabilitas tekanan saluran karena tidak ada gaya pegas yang membantu menahan spool pada posisinya.
Untuk aplikasi di mana perpindahan katup yang cepat menimbulkan guncangan tekanan, varian soft-switching menggunakan alur dan lubang yang dibentuk secara presisi yang dimasukkan ke dalam spool. Fitur-fitur ini secara bertahap membuka dan menutup jalur aliran daripada langsung berpindah antar posisi. Hasilnya mengurangi efek water hammer yang dapat merusak pipa dan perlengkapannya seiring waktu. Waktu respons standar berjalan 10 hingga 20 milidetik tergantung pada jenis solenoid dan tekanan sistem.
Spesifikasi Kelistrikan dan Batasan Lingkungan
Kumparan solenoid pada katup kontrol arah 4WE 6 D dibuat untuk tugas berkelanjutan, yang berarti kumparan dapat tetap diberi energi tanpa batas waktu tanpa terlalu panas. Pada tegangan pengenal, kenaikan suhu koil tetap di bawah 30 derajat Kelvin, dan umur yang diharapkan melebihi 10 juta siklus peralihan. Daya tahan ini membuat katup cocok untuk otomatisasi siklus tinggi di mana katup dapat berpindah beberapa kali per detik untuk waktu yang lama.
Tegangan yang tersedia mencakup opsi DC pada 12, 24, 96, dan 205 volt, ditambah opsi AC pada 110 dan 230 volt. Kumparan mentolerir variasi tegangan plus atau minus 10 persen dari nominal, yang membantu katup bekerja dengan andal bahkan ketika pasokan listrik berfluktuasi. Sambungan listrik mengikuti standar EN 175301-803 untuk konektor tiga kutub. Jika dipasangkan dengan benar, konektor mencapai tingkat perlindungan IP65, yang berarti konektor tersebut tahan terhadap debu dan pancaran air dari segala arah.
Salah satu fitur praktis yang dihargai oleh teknisi pemeliharaan adalah kumparan yang dapat dilepas dan diputar. Anda dapat mencabut konektor listrik, melepas kumparan solenoid, memutarnya 360 derajat ke posisi mana pun yang memudahkan pengkabelan, dan memasangnya kembali tanpa merusak sirkuit hidrolik. Fleksibilitas ini menyederhanakan pemasangan di ruang sempit dan memungkinkan optimalisasi perutean kabel setelah katup dipasang di sistem.
Kisaran suhu pengoperasian untuk segel standar berkisar dari negatif 30 hingga positif 80 derajat Celcius. Cairan hidrolik itu sendiri harus menjaga kekentalan antara 10 dan 500 milimeter persegi per detik, meskipun kinerja optimal terjadi sekitar 25. Katup memiliki berat sekitar 1,46 kilogram, cukup ringan untuk memudahkan penanganan selama pemasangan tetapi cukup berat sehingga terasa besar dan dibuat dengan baik.
Pertimbangan keselamatan yang penting melibatkan suhu penyalaan cairan. Permukaan terpanas pada solenoid dapat mencapai 150 derajat Celcius selama pengoperasian terus menerus. Oli hidrolik harus memiliki suhu penyalaan minimal 50 derajat lebih tinggi dari ini, artinya titik penyalaan minimal 200 derajat Celcius. Kebanyakan oli hidrolik mineral dengan mudah memenuhi persyaratan ini, namun cairan sintetis atau formulasi yang tidak biasa memerlukan verifikasi sebelum digunakan.
Persyaratan Cairan Hidraulik dan Perlindungan Sistem
Keandalan jangka panjang katup kontrol arah Rexroth 4WE 6 D sangat bergantung pada kualitas cairan hidrolik. Jarak bebas yang tepat antara kumparan geser dan lubang badan katup hanya berukuran beberapa mikrometer. Partikel kontaminasi yang lebih besar dari jarak bebas ini menyebabkan keausan yang cepat dan akhirnya kegagalan melalui dua mekanisme berbeda.
Pertama, partikel terjebak di antara spool dan bore sehingga menyebabkan apa yang oleh para teknisi disebut "stiction". Kumparan menempel di tempatnya dan tidak mau bergeser saat diperintahkan. Hal ini mungkin tampak terputus-putus pada awalnya ketika partikel-partikel terjepit sementara kemudian bekerja bebas, namun masalahnya pasti akan bertambah buruk ketika semakin banyak partikel yang terakumulasi. Kedua, partikel bertindak seperti pasta gerinda yang secara bertahap mengikis permukaan presisi. Ketika jarak bebas terbuka, kebocoran internal meningkat. Kebocoran ini tidak hanya membuang daya pompa tetapi juga menghasilkan panas yang menurunkan kualitas oli dan mempercepat keausan seal di seluruh sistem.
Rexroth menetapkan tingkat kontaminasi maksimum sebagai ISO 4406 Kelas 20/18/15. Klasifikasi ini berarti tidak lebih dari 5.000 partikel yang lebih besar dari 4 mikron per mililiter minyak, tidak lebih dari 1.300 partikel yang lebih besar dari 6 mikron, dan tidak lebih dari 320 partikel yang lebih besar dari 14 mikron. Untuk mencapai kebersihan ini memerlukan filtrasi yang efektif dengan rasio beta minimal 75 pada 25 mikron.
Dalam istilah praktis, sistem filtrasi sering kali lebih mahal selama masa pakai katup dibandingkan katup itu sendiri. Elemen filter perlu diganti secara rutin, dan pengujian analisis oli memastikan kontaminasi tetap dalam batas. Pengecilan biaya pada filtrasi menyebabkan penggantian katup yang mahal dan waktu henti yang tidak terduga. Insinyur yang merancang sistem baru harus menganggarkan anggaran untuk filter berkualitas tinggi dan merencanakan pemeliharaan filter sebagai tugas yang penting dan bukan opsional.
Cairan standarnya adalah oli hidrolik mineral yang memenuhi DIN 51524 bagian 1, 2, dan 3. Katup juga bekerja dengan cairan sintetis tertentu dan campuran air-glikol jika Anda menentukan bahan segel yang sesuai. Segel karet nitril standar dapat digunakan dengan baik dengan minyak bumi, tetapi aplikasi suhu tinggi memerlukan segel fluoroelastomer, dan cairan berbahan dasar air memerlukan senyawa khusus bertanda MH atau MT.
Berperan sebagai Pilot Valve dan Karakteristik Kebocoran
Katup 4WE 6 D sering berfungsi sebagai tahap percontohan yang mengendalikan katup arah yang lebih besar. Dalam aplikasi ini, 4WE 6 D kecil mengalihkan tekanan pilot yang menggerakkan spool yang jauh lebih besar di katup tahap utama. Katup utama mungkin menangani 600 liter per menit atau lebih, jauh melampaui kapasitas langsung 4WE 6 D, namun menggunakan peralihan 4WE 6 D yang andal untuk membuat keputusan kontrol.
Saat digunakan sebagai katup pilot, kinerja 4WE 6 D secara langsung memengaruhi keselamatan dan respons seluruh sistem aliran tinggi. Ketidakstabilan pada port T katup pilot atau kebocoran internal yang berlebihan pada katup pilot menyebabkan kesalahan dalam penentuan posisi panggung utama. Hal ini menjadikan kebersihan fluida dan stabilitas tekanan port T menjadi lebih penting dalam aplikasi katup pilot. Katup pilot kecil pada hakikatnya menjadi otak yang mengendalikan tubuh yang jauh lebih bertenaga, sehingga menjaga kesehatan otak tersebut memerlukan perhatian ekstra.
Semua katup tipe spul memiliki kebocoran internal berdasarkan desainnya. Jarak bebas antara spool dan bore harus memungkinkan pergerakan yang mulus, yang berarti tidak dapat menutup dengan sempurna seperti katup si kecil. Katup baru mengalami kebocoran sangat sedikit, biasanya kurang dari 0,5 liter per menit pada tekanan penuh. Ketika katup terakumulasi dalam jam pengoperasian dan keausan meningkatkan jarak bebas, kebocoran secara bertahap meningkat. Ini normal dan diharapkan.
Perancang sistem harus memperhitungkan kebocoran internal ini, terutama pada aplikasi yang memuat banyak beban. Silinder yang menggunakan 4WE 6 D untuk mempertahankan posisinya akan melayang perlahan karena kebocoran oli secara internal melalui katup. Untuk penahan statis, perlu menambahkan katup periksa yang dioperasikan pilot atau menggunakan desain spool penahan beban. Memantau tingkat kebocoran dari waktu ke waktu juga memberikan peringatan dini terhadap keausan. Ketika kebocoran melebihi batas pabrikan, mengganti katup sebelum kegagalan total akan mencegah kerusakan yang tidak terduga.
Membandingkan Pilihan Kompetitif dan Strategi Referensi Silang
Standarisasi NG6 berarti beberapa produsen besar menawarkan alternatif yang dapat dipertukarkan dengan katup kontrol arah Rexroth 4WE 6 D. Memahami opsi kompetitif membantu pembeli menegosiasikan harga yang lebih baik dan menjaga fleksibilitas rantai pasokan.
Parker Hannifin memproduksi seri D1VW, yang bersaing langsung dengan 4WE 6 D. Katup ini memenuhi standar pemasangan NFPA D03 dan CETOP 3 yang sama dengan peringkat tekanan serupa sekitar 345 bar dan kapasitas aliran hingga 80 liter per menit. Parker menekankan manufaktur presisi dan efisiensi energi, menawarkan berbagai varian kelistrikan termasuk koil penyearah AC dan desain spool soft-switching.
Eaton Vickers memproduksi seri DG4V-3, yang dikenal dengan konstruksi kokoh yang cocok untuk aplikasi tugas berat. Tabel referensi silang mengonfirmasi model Rexroth tertentu seperti 4WE 6 D dengan penahan OF memiliki padanan Vickers langsung seperti DG4V-3-2N. Merek Vickers memiliki reputasi yang kuat dalam sistem tekanan tinggi, meskipun harga sering kali sedikit lebih tinggi daripada opsi lainnya.
Detail penting ketika referensi silang melibatkan peringkat tekanan port T. Meskipun kemampuan tekanan kerja utama tetap sama di seluruh merek, batas port pengembalian sangat bervariasi. Standar Rexroth 4WE 6 D memungkinkan 160 bar di port T. Parker D1VW dengan solenoid AC hanya mengizinkan tekanan balik 103 bar, tetapi versi perbaikan DC atau AC meningkatkannya menjadi 207 bar. Jika desain sistem Anda mendekati tekanan balik 160 bar, mengganti katup AC Parker standar akan menyebabkan kegagalan karena kemampuan tekanan balik yang tidak mencukupi.
Variasi ini menyoroti mengapa pembeli tidak bisa begitu saja berasumsi bahwa pertukaran mekanis sama dengan kesetaraan fungsional. Spesifikasi lengkap termasuk jenis kelistrikan dan semua peringkat tekanan harus sesuai sebelum penggantian disetujui. Departemen pembelian harus memelihara daftar referensi silang terverifikasi yang menunjukkan tidak hanya nomor komponen tetapi juga memastikan parameter penting sesuai dengan persyaratan aplikasi.
Keuntungan standardisasi lebih dari sekedar substitusi darurat. Selama tahap desain, teknisi dapat menentukan "Rexroth 4WE 6 D atau setara yang disetujui" lalu memelihara hubungan dengan banyak pemasok. Persaingan ini menjaga harga tetap masuk akal dan memastikan suku cadang tetap tersedia bahkan ketika salah satu produsen menghadapi penundaan rantai pasokan. Kuncinya adalah melakukan pekerjaan rumah terlebih dahulu untuk memverifikasi apa yang benar-benar memenuhi syarat sebagai setara daripada menemukan ketidakcocokan setelah instalasi.
Bergerak Melampaui On-Off: Kapan Mempertimbangkan Kontrol Proporsional
Katup kontrol arah Rexroth 4WE 6 D hanya menawarkan operasi biner. Ini menyala atau mati sepenuhnya tanpa ada apa pun di antaranya. Ini berfungsi sempurna untuk banyak aplikasi seperti penjepitan, pengeluaran komponen, atau siklus perpanjangan-penarikan sederhana. Namun, otomatisasi modern semakin menuntut kecepatan yang bervariasi, akselerasi yang mulus, dan kontrol posisi yang presisi yang tidak dapat disediakan oleh katup on-off.
Katup proporsional seperti seri Rexroth 4WRPEH mengisi celah ini dengan memvariasikan aliran secara terus menerus sesuai dengan sinyal input listrik. Daripada hanya hidup atau mati, katup dapat diperintahkan ke aliran 25 persen, aliran 63 persen, atau nilai lainnya. Hal ini memungkinkan pengendalian kecepatan silinder sepanjang langkahnya, menerapkan soft start dan stop untuk mengurangi beban kejut, dan mencapai gerakan mulus dalam sistem multi-sumbu.
Seri 4WRPEH mempertahankan ukuran dan pola pemasangan NG6 yang sama dengan 4WE 6 D, menjadikannya jalur peningkatan mekanis langsung. Kapasitas aliran berkisar antara 4 hingga 40 liter per menit tergantung model. Katup ini dilengkapi perangkat elektronik terpasang yang memproses sinyal kontrol, memberikan umpan balik posisi, dan menerapkan algoritma kontrol canggih. Desain elektronik terintegrasi ini sangat kontras dengan peralihan elektromagnetik sederhana pada 4WE 6 D.
Umpan balik posisi memungkinkan sistem kontrol untuk memverifikasi bahwa spool benar-benar dipindahkan ke posisi yang diperintahkan. Kontrol loop tertutup ini mencapai akurasi dalam sepersekian milimeter, memungkinkan aplikasi seperti pengepres servo yang memerlukan kontrol gaya presisi atau peralatan mesin yang memerlukan kontur halus. Sinyal umpan balik listrik juga memungkinkan pemantauan diagnostik untuk mendeteksi keausan atau malfungsi sebelum terjadi kegagalan total.
Katup proporsional modern mencakup antarmuka komunikasi digital seperti IO-Link yang menghubungkannya ke lingkungan manufaktur Industri 4.0. Katup menjadi sensor cerdas yang menyediakan data kinerja real-time, prediksi pemeliharaan, dan parameter konfigurasi. Ini mewakili lompatan generasi dari sambungan listrik dasar katup kontrol arah 4WE 6 D.
Kapan sebaiknya Anda memilih kontrol proporsional dibandingkan kontrol on-off? Jika penerapannya melibatkan salah satu dari persyaratan ini, kontrol proporsional patut mendapat pertimbangan serius: pengoperasian kecepatan variabel, akselerasi dan deselerasi yang mulus, peningkatan tekanan untuk kontak bagian yang lembut, penahan posisi tanpa kunci mekanis, atau integrasi ke dalam pengontrol gerakan yang dapat diprogram. Di sisi lain, jika Anda hanya memerlukan peralihan arah yang andal dan volume aliran tetap konstan selama pengoperasian, 4WE 6 D yang lebih sederhana dan lebih murah tetap menjadi pilihan yang lebih baik.
Banyak pembuat mesin memulai dengan katup on-off kemudian melakukan retrofit kontrol proporsional seiring dengan berkembangnya permintaan pelanggan. Kompatibilitas mekanis membuat peningkatan ini relatif mudah, meskipun integrasi kelistrikan dan penyetelan sistem memerlukan upaya teknis tambahan. Merencanakan kemungkinan peningkatan di masa depan dengan merancang infrastruktur kelistrikan yang memadai dan kapasitas sistem kontrol akan menghemat uang dibandingkan dengan mendesain ulang sepenuhnya nanti.
Pertimbangan Pembelian dan Realitas Rantai Pasokan
Harga sebenarnya untuk katup kontrol arah Rexroth 4WE 6 D sangat bervariasi berdasarkan model, pemasok, dan kondisi pasar tertentu. Katup baru biasanya berkisar antara 350 hingga 730 dolar AS tergantung pada konfigurasi dan kuantitas. Diskon volume berlaku untuk pesanan sepuluh unit atau lebih, dengan beberapa distributor menawarkan harga berjenjang yang mengurangi biaya per unit sebesar 15 hingga 25 persen pada jumlah yang lebih tinggi.
Pasar online seperti eBay mencantumkan katup baru dan bekas dengan berbagai harga. Meskipun katup bekas mungkin tampak menarik untuk penghematan biaya, sejarah dan kondisi internalnya masih belum diketahui. Karena kebocoran internal meningkat seiring dengan keausan dan pengukuran memerlukan peralatan pengujian aliran, katup bekas membawa risiko yang signifikan kecuali penjual memberikan hasil pengujian yang bersertifikat. Untuk aplikasi kritis, penghematan yang kecil jarang membenarkan ketidakpastian keandalan.
Distributor resmi seperti [BuyRexroth.com](http://buyrexroth.com/) menyimpan stok konfigurasi umum dengan pengiriman biasanya 28 hari kerja untuk model standar. Hal ini mewakili sekitar enam minggu, yang tampaknya merupakan waktu yang lama untuk komponen standar, namun mencerminkan tekanan rantai pasokan global yang sedang berlangsung yang mempengaruhi seluruh sektor otomasi industri. Konfigurasi katup yang kurang umum atau opsi khusus seperti lapisan tahan korosi dapat memperpanjang waktu pengerjaan hingga 12 minggu atau lebih.
Waktu tunggu ini menciptakan tantangan perencanaan yang nyata bagi produsen peralatan dan departemen pemeliharaan. Memesan katup setelah desain mesin diselesaikan berisiko menunda keseluruhan proyek jika pengiriman memakan waktu lebih lama dari yang diharapkan. Demikian pula, operasi pemeliharaan harus menyediakan suku cadang penting daripada menunggu perintah darurat jika terjadi kerusakan. Biaya pencatatan finansial atas persediaan perlu diseimbangkan dengan biaya downtime produksi yang jauh lebih tinggi saat menunggu suku cadang.
Pelayaran internasional menambah kerumitan lainnya. Katup hidrolik memenuhi syarat sebagai barang industri standar tanpa batasan ekspor khusus, namun biaya pengiriman dan waktu bea cukai sangat bervariasi menurut tujuan. Memesan dari distributor regional dibandingkan mengirimkan langsung dari Jerman sering kali menghasilkan pengiriman yang lebih cepat dan logistik yang lebih sederhana meskipun harga satuan mungkin lebih tinggi.
Total biaya kepemilikan jauh melampaui harga pembelian. Tenaga kerja instalasi, teknik integrasi, waktu commissioning, dan pemeliharaan berkelanjutan semuanya berkontribusi terhadap biaya seumur hidup. Yang paling penting, sistem filtrasi yang diperlukan untuk menjaga kebersihan oli seringkali membutuhkan biaya lebih dari sepuluh tahun dibandingkan penggantian beberapa katup. Mengabaikan filtrasi untuk menghemat biaya jangka pendek menyebabkan kegagalan katup dini, sehingga menimbulkan biaya jangka panjang yang jauh lebih tinggi.
Pembeli yang hanya berfokus pada harga pembelian terendah sering kali menimbulkan masalah mahal di kemudian hari. Evaluasi menyeluruh mempertimbangkan keandalan vendor, kualitas dukungan teknis, ketersediaan suku cadang, dan ketentuan garansi serta harga. Menjalin hubungan dengan beberapa pemasok yang disetujui akan memberikan ketahanan terhadap gangguan pasokan yang tidak terduga dengan tetap menjaga standar kualitas.
Persyaratan Pemeliharaan dan Akses Pemecahan Masalah
Katalog produk standar untuk katup kontrol arah 4WE 6 D memberikan spesifikasi dan dimensi tetapi tidak memiliki prosedur perawatan terperinci atau panduan pemecahan masalah. Produsen biasanya menganggap pengetahuan operasional ini sebagai keahlian teknis yang memerlukan dokumentasi layanan terpisah.
Rexroth dan HYDAC menerbitkan manual servis komprehensif yang mencakup prosedur pembongkaran, spesifikasi batas keausan, suku cadang yang direkomendasikan, dan diagram alur diagnostik. Panduan ini tidak tersedia secara bebas tetapi memerlukan pembelian atau diberikan kepada pelanggan yang menyelesaikan kursus pelatihan resmi. Kebijakan ini melindungi pengetahuan produsen sekaligus memastikan personel yang melakukan pemeliharaan mendapatkan pelatihan yang tepat.
Untuk tim pemeliharaan, ini berarti Anda tidak bisa hanya mengandalkan informasi katalog untuk mendiagnosis masalah atau merencanakan perbaikan. Menjalin kontak dengan kelompok dukungan teknis pabrikan sebelum masalah muncul akan menghemat waktu selama keadaan darurat. Banyak distributor menawarkan program pelatihan yang mencakup berbagai jenis katup dan memberikan pengalaman langsung dengan prosedur pembongkaran dan pengujian.
Tugas perawatan umum mencakup penggantian koil solenoid, pembaruan segel, dan pembersihan spool. Desain angker basah memungkinkan penggantian kumparan tanpa membuka rongga hidrolik dengan memutar kumparan 90 derajat dan mengangkatnya. Prosedur lima menit ini tidak memerlukan drainase cairan atau depresurisasi sistem. Seal baru dan spool yang sudah dibersihkan dapat mengembalikan kinerja seperti baru pada katup yang menunjukkan peningkatan kebocoran internal, asalkan keausan tidak menyebabkan celah melebihi spesifikasi.
Mendiagnosis masalah katup secara sistematis menghindari upaya sia-sia dalam mengganti suku cadang secara acak. Jika katup gagal bergeser, pastikan terlebih dahulu daya listrik mencapai koil dengan tegangan yang sesuai. Periksa resistansi kumparan dengan ohmmeter untuk memastikan belitan tidak terbakar. Jika pemeriksaan kelistrikan lolos, masalah hidrolik dapat dicurigai. Oli yang terkontaminasi mungkin menyebabkan spool lengket sehingga memerlukan pembongkaran dan pembersihan. Tekanan suplai yang rendah mungkin memberikan tekanan pilot yang tidak mencukupi untuk menggeser spul melawan gaya beban.
Pengujian kelistrikan memerlukan mengetahui spesifikasi resistansi kumparan, yang muncul dalam lembar data rinci tetapi tidak dalam katalog dasar. Kumparan DC tipikal berukuran 15 hingga 40 ohm tergantung pada peringkat tegangan. Kumparan AC menunjukkan resistansi yang jauh lebih rendah, seringkali 5 hingga 15 ohm, karena kumparan ini mengandalkan induktansi daripada resistansi murni untuk membatasi arus. Sirkuit terbuka menunjukkan kumparan terbakar, sedangkan resistansi yang sangat rendah menunjukkan belitan korsleting.
Panduan Penerapan Dunia Nyata
Mesin press industri mewakili aplikasi klasik untuk katup kontrol arah 4WE 6 D. Katup mengontrol perpanjangan silinder untuk menerapkan gaya tekan dan retraksi untuk melepaskan. Katup pelepas tekanan membatasi gaya maksimum, sedangkan katup pengarah hanya mengatur arah. Kontrol langsung ini cukup untuk banyak operasi pengepresan yang gaya dan kecepatannya tetap konstan.
Mesin cetak injeksi menggunakan beberapa katup arah termasuk model 4WE 6 D untuk mengontrol silinder penjepit, pin ejektor, dan tarikan inti. Fungsi-fungsi ini memerlukan kontrol arah yang andal dengan kebocoran minimal untuk menghindari masalah kualitas komponen. Kemampuan katup untuk beroperasi pada 315 bar mengakomodasi gaya penjepitan tinggi yang diperlukan untuk cetakan besar.
Peralatan hidrolik bergerak seperti ekskavator dan derek menggunakan katup pengarah di seluruh sistem. 4WE 6 D sering berfungsi sebagai katup pilot yang menyalurkan tekanan pilot ke katup kontrol utama yang jauh lebih besar di konsol operator. Arsitektur ini menjaga kontrol operator tetap ringan dan responsif sementara katup utama menangani aliran deras yang menggerakkan silinder boom, stick, dan bucket. Ukuran NG6 yang ringkas dapat dipasang dengan mudah ke dalam manifold katup pilot yang melayani berbagai fungsi.
Otomatisasi jalur perakitan sering kali menggunakan katup 4WE 6 D untuk operasi pemindahan komponen, penjepitan, dan pengepresan. Waktu respons yang cepat mendukung laju siklus beberapa operasi per menit. Harapan hidup yang panjang terbukti penting karena kegagalan katup pada jalur otomatis menghentikan produksi yang berdampak pada beberapa stasiun hilir.
Masing-masing aplikasi ini menuntut perhatian terhadap detail spesifik di luar spesifikasi dasar. Kontrol pers memerlukan ukuran katup pelepas tekanan yang cermat untuk melindungi perkakas. Mesin cetak memerlukan penanganan beban panas yang tinggi akibat siklus terus menerus. Peralatan bergerak menghadapi guncangan, getaran, dan suhu ekstrem yang menantang keandalan katup. Sistem otomatis memerlukan integrasi dengan pengontrol yang dapat diprogram dan sirkuit keselamatan. 4WE 6 D memberikan landasan yang mumpuni namun hanya berhasil jika desain sistem yang lengkap memenuhi persyaratan khusus aplikasi ini.
Membuat Keputusan Seleksi
Memilih katup kontrol arah Rexroth 4WE 6 D dimulai dengan memverifikasi bahwa katup tersebut memenuhi persyaratan dasar. Tekanan sistem harus tetap pada atau di bawah 350 bar, kebutuhan aliran tidak boleh melebihi 80 liter per menit untuk solenoid DC atau 60 liter per menit untuk versi AC, dan tekanan saluran balik harus tetap di bawah 160 bar termasuk lonjakan tekanan.
Spesifikasi kelistrikan perlu disesuaikan dengan pasokan listrik yang tersedia. Meskipun DC 24 volt sudah menjadi hampir universal dalam kontrol industri modern, peralatan lama mungkin memerlukan versi AC 110 atau 230 volt. Pastikan toleransi tegangan tetap berada dalam nilai plus atau minus 10 persen untuk menghindari masalah keandalan pada fasilitas dengan kualitas daya marginal.
Kondisi lingkungan menentukan pemilihan material segel. Karet nitril standar bekerja dari suhu negatif 30 hingga positif 80 derajat Celcius dengan minyak bumi. Aplikasi suhu tinggi di atas 80 derajat memerlukan segel fluoroelastomer. Cairan berbahan dasar air memerlukan senyawa segel khusus yang tahan terhadap lingkungan kimia yang berbeda. Demikian pula, verifikasi cairan hidrolik memenuhi standar DIN 51524 atau konsultasikan dengan pabrikan mengenai cairan alternatif.
Pertimbangan pemasangan mencakup antarmuka katup dan orientasi solenoid. Pastikan permukaan pemasangan memiliki bidang penyegelan datar dengan torsi baut dan segel cincin-O yang tepat. Rencanakan jalur listrik untuk memanfaatkan solenoid yang dapat diputar, posisikan konektor di tempat yang nyaman untuk pemasangan kabel dan terlindung dari kerusakan mekanis.
Keputusan antara versi spring-return dan detent standar bergantung pada siklus tugas dan ketersediaan energi. Katup penahan menghemat energi dalam aplikasi di mana posisi katup jarang berubah dan harus bertahan dalam waktu lama. Katup pegas kembali memberikan mode kegagalan yang lebih jelas karena hilangnya daya mengembalikannya ke kondisi aman yang ditentukan.
Untuk aplikasi yang memerlukan kontrol kecepatan variabel, akselerasi halus, atau umpan balik posisi, batasan 4WE 6 D menjadi jelas. Ini memberi sinyal kapan harus mempertimbangkan katup proporsional meskipun biaya dan kompleksitasnya lebih tinggi. Keputusannya sering kali bergantung pada apakah aplikasi benar-benar memerlukan modulasi atau apakah kontrol on-off dengan desain sirkuit yang tepat dapat mencapai hasil yang diperlukan.
Di luar katup itu sendiri, kesuksesan bergantung pada desain sistem yang tepat. Ukur unit daya hidrolik untuk menyediakan aliran yang cukup pada tekanan yang diperlukan dengan pembangkitan panas yang wajar. Pasang filtrasi yang memenuhi persyaratan ISO 4406 Kelas 20/18/15. Rancang jalur balik untuk meminimalkan tekanan balik di port T. Sertakan perlindungan pelepas tekanan dan pembilasan sistem yang tepat selama penyalaan awal untuk menghilangkan kontaminasi rakitan.
Kesimpulan dan Rekomendasi Strategis
Katup kontrol arah Rexroth 4WE 6 D tetap menjadi standar industri karena alasan yang baik. Kemampuannya dalam bertekanan tinggi, antarmuka terstandar, dan keandalannya yang telah terbukti menjadikannya pilihan tepat untuk sistem hidraulik bertekanan sedang hingga tinggi yang memerlukan kontrol arah yang dapat diandalkan. Penerimaan global terhadap standar pemasangan NG6 memberikan fleksibilitas rantai pasokan melalui berbagai vendor yang memenuhi syarat.
Namun, penerapan yang berhasil memerlukan penghormatan terhadap batas katup dan menjaga lingkungan hidraulik yang diperlukan. Batas tekanan port T 160-bar bukanlah sebuah saran melainkan batas keras yang menyebabkan kegagalan bila terlampaui. Insinyur harus hati-hati menganalisis dinamika saluran balik, terutama dalam sistem dengan banyak katup yang berbagi manifold balik yang sama.
Kebersihan cairan hidrolik juga tidak bisa ditawar. Memenuhi ISO 4406 Kelas 20/18/15 memerlukan investasi dalam penyaringan yang tepat dan pemeliharaan berkelanjutan. Hal ini mewakili biaya seumur hidup terbesar yang terkait dengan katup dan memerlukan prioritas anggaran yang sesuai. Menghemat uang untuk filtrasi menimbulkan biaya yang jauh lebih besar melalui penggantian katup dini dan waktu henti yang tidak terduga.
Memanfaatkan standardisasi berarti memelihara daftar referensi silang yang disetujui dengan spesifikasi yang terverifikasi. Katup NG6 yang dapat dipertukarkan secara mekanis di seluruh merek memberikan ketahanan rantai pasokan hanya jika penggantian divalidasi secara teknis, bukan diasumsikan. Berikan perhatian khusus pada peringkat tekanan port T saat membandingkan alternatif.
Untuk desain mesin baru, pertimbangkan apakah kontrol on-off benar-benar memenuhi kebutuhan saat ini dan masa depan. 4WE 6 D berfungsi dengan baik dalam aplikasi yang memerlukan peralihan arah dan aliran konstan. Ketika kecepatan variabel, gerakan halus, atau diagnostik terintegrasi menjadi persyaratan, teknologi katup proporsional memberikan kemampuan yang sepadan dengan investasi tambahan.
Katup ini mewakili teknologi matang dengan pemahaman yang jelas tentang kemampuan dan keterbatasan. Keberhasilan berasal dari kepatuhan terhadap batasan tersebut, pemeliharaan lingkungan hidraulik dengan benar, dan penyesuaian kemampuan katup dengan persyaratan aplikasi. Jika digunakan dengan tepat, katup kontrol arah 4WE 6 D memberikan layanan yang andal selama bertahun-tahun dalam aplikasi industri yang menuntut.
