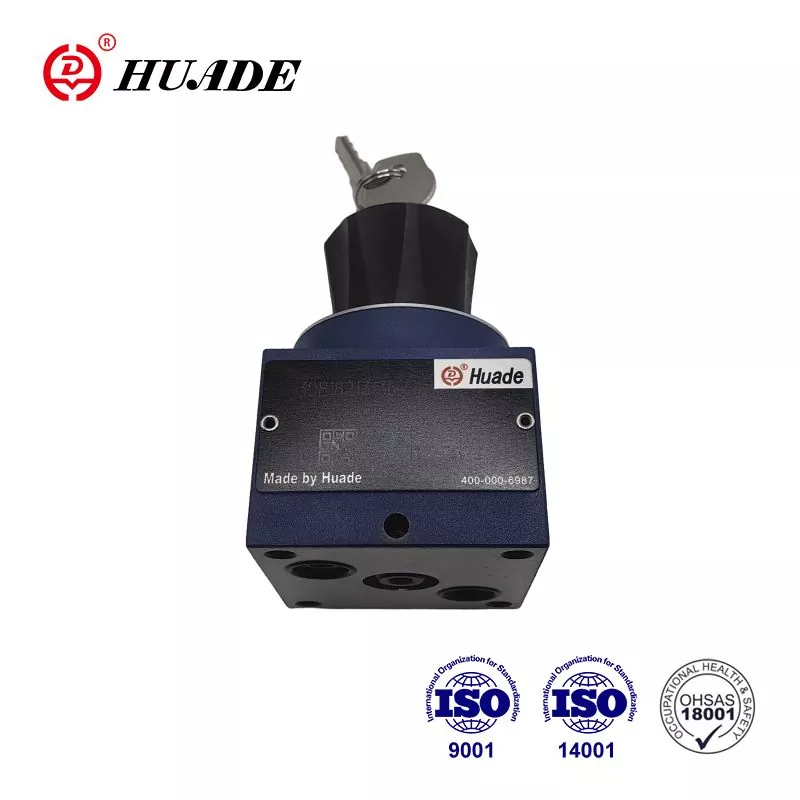

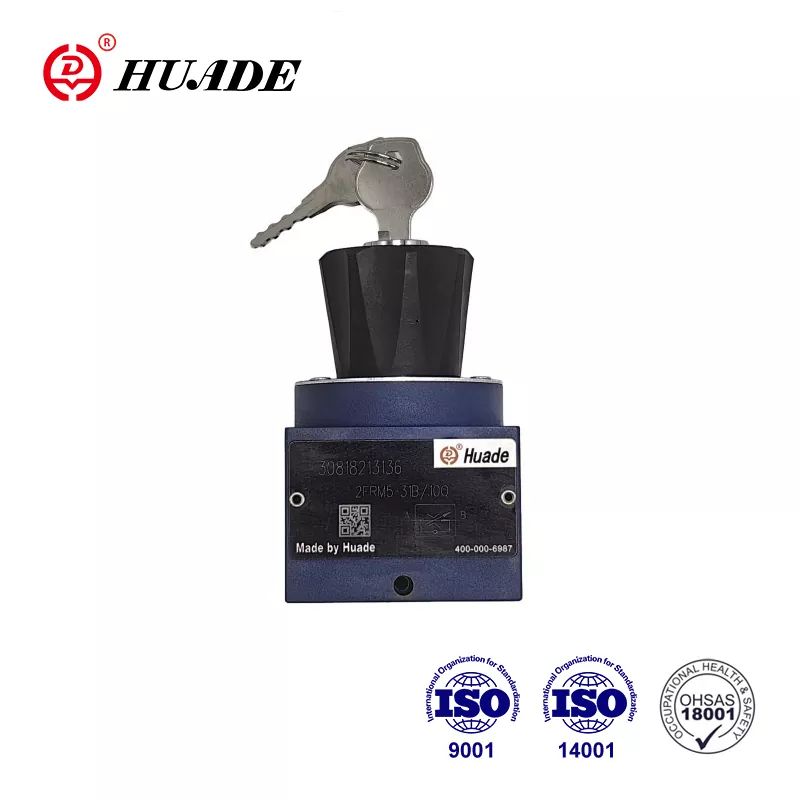

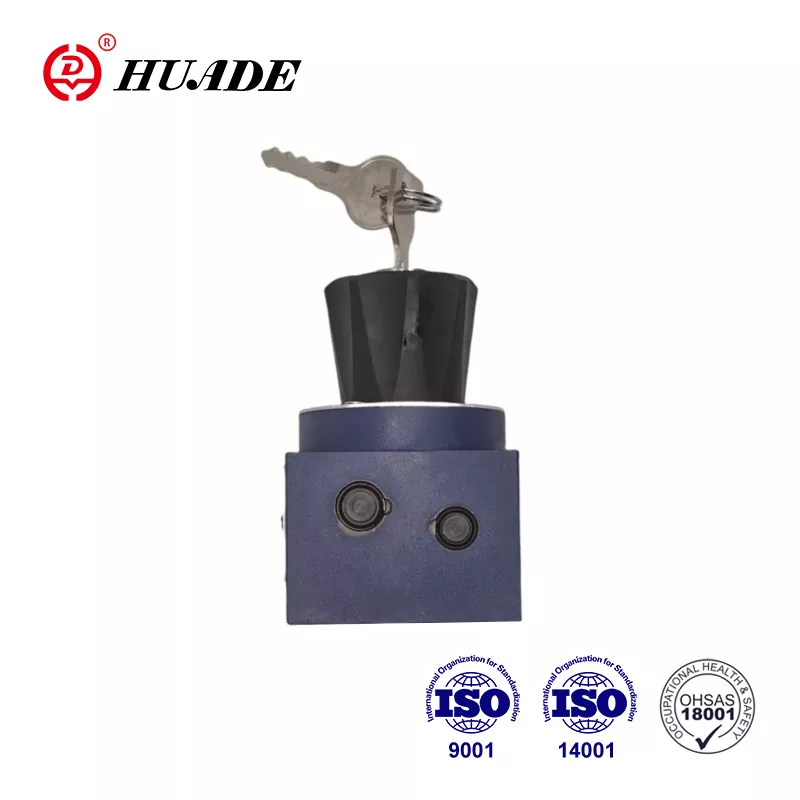

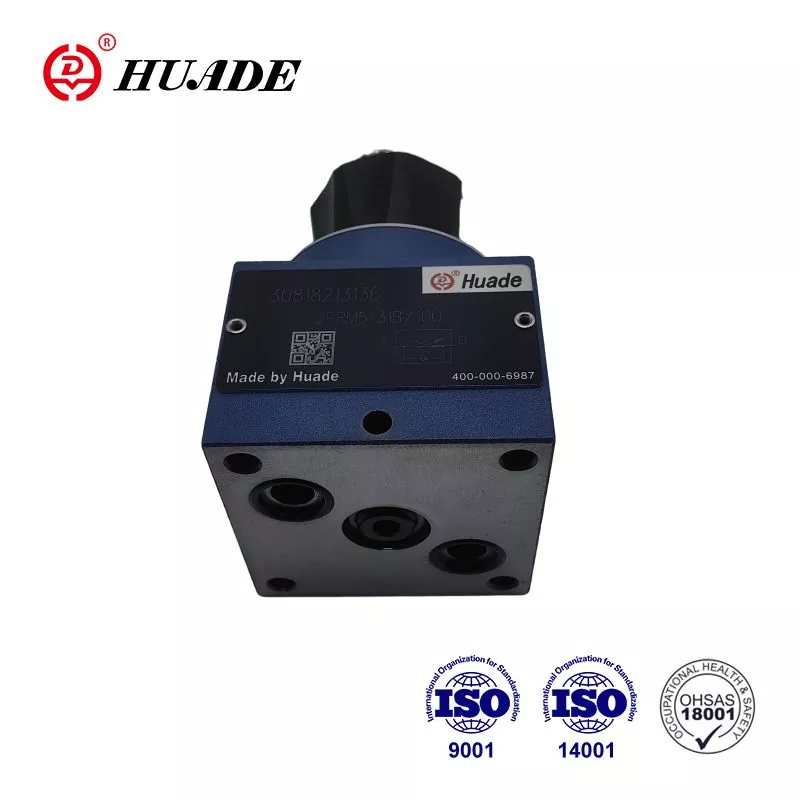

Katup aliran 2FRM adalah katup pengatur aliran 2 arah. Ini digunakan untuk pelambatan. Huade® memang merupakan merek yang dapat dipercaya di Tiongkok. Melalui dua kerja sama jangka panjang dengan Rexroth, katup pengatur aliran Huade® kompatibel dengan seri yang sama yang ditawarkan oleh Rexroth. Baik dalam kualitas produk, inovasi teknologi, layanan pelanggan atau reputasi merek, Huade Hydraulic telah berkinerja baik dan memenangkan reputasi luas dari pasar dan konsumen.
|
Umum |
|
|
Cairan hidrolik |
Minyak mineral (untuk segel NBR), atau ester fosfat (untuk segel FPM) |
|
Kisaran suhu (℃) |
-30 hingga+80 |
|
Kisaran viskositas (mm ²/s) |
10 hingga 800 |
|
Piring sandwich penyearah |
|
|
Aliran.maks (L/mnt) |
15 |
|
Tekanan operasi (MPa) |
hingga tanggal 21 |
|
Tekanan retak (MPa) |
0.1 |
|
Berat (kg) |
0.6 |
|
Katup pengatur aliran 2 arah |
||||||||
|
Mengalir. qv maks (L/mnt) |
0.2 |
0.6 |
1.2 |
3.0 |
6.0 |
10.0 |
15.0 |
|
|
∆p dengan aliran balik bebas B → A, bergantung pada qv (MPa) |
0.05 |
0.05 |
0.06 |
0.09 |
0.18 |
0.36 |
0.67 |
|
|
Kontrol aliran |
suhu stabil |
±5% |
±3% |
± 2% |
||||
|
stabil terhadap tekanan (hingga |
±2% |
4% |
||||||
|
Tekanan pengoperasian, maks.- port A (MPa) |
ke 21 |
|||||||
|
Kisaran perbedaan tekanan minimum (MPa) |
0,3 hingga 0,5 |
0,6~0,8 |
||||||
|
Tingkat kontaminasi (μm) |
25 (Q<5L/mnt) |
10 (Q <0,5L/mnt) |
||||||
|
Berat (Kg) |
1.6 |
|||||||
Fitur:
▶ Pola porting ke DIN 24 340, dari A, ISO 4401 dan CETOP - RP 121H
▶ Pembatas langkah kompensator tekanan, opsional
▶ Penurunan lompatan start-up
▶ Kontrol aliran di kedua arah menggunakan pelat sandwich penyearah
▶ Kenop putar yang dapat dikunci
Aplikasi:
Katup pengatur aliran tipe 2FRM merupakan katup pengatur aliran 2 arah yang digunakan untuk throttling dan tidak terpengaruh oleh tekanan dan temperatur.
Katup kontrol aliran 2 arah 2FRM terutama terdiri dari rumahan (1), elemen pengaturan (2), lubang (3), kompensator tekanan (4) opsional dengan pembatas langkah serta katup periksa (5) dan digunakan untuk pelambatan aliran pada tekanan rendah dan ketergantungan suhu.
Penampang pelambatan diatur dengan memutar baut lengkung (7). Untuk menjaga agar aliran tetap konstan dan tidak bergantung pada tekanan pada titik pelambatan (8), kompensator tekanan (4) dihubungkan. Kemandirian yang beriklim sedang adalah hasil dari pembangunan titik pembatasan sebagai sebuah lubang.
Aliran bebas kembali dari B ke A melalui check valve (5).
Untuk mencapai aliran terkontrol melalui katup di kedua arah, ada kemungkinan untuk memasang pelat sandwich penyearah tipe Z4S di bawah katup kontrol aliran.
Struktur Katup Pengatur Aliran 2FRM 5
Simbol Flow Control Valve 2FRM 5
