Di dunia sistem hidrolik dan cairan Mesin, pompa piston memainkan peran penting dalam menghasilkan tekanan tinggi diperlukan untuk berbagai aplikasi industri. Di antara banyak jenis piston pompa tersedia, memahami perbedaan antara pompa piston umum danpompa piston aksialsangat penting bagi para insinyur, teknisi, dan siapa pun yang bekerja dengan peralatan hidrolik. Panduan komprehensif ini mengeksplorasi fundamental Perbedaan antara dua kategori pompa ini, karakteristik uniknya, aplikasi, dan pertimbangan kinerja.
Memahami pompa piston: Dasar
Pompa piston mewakili kategori luas pompa perpindahan positif yang menggunakan piston bolak -balik untuk memindahkan cairan melalui sistem. Prinsip dasar melibatkan piston yang bergerak maju dan mundur Di dalam silinder, membuat sapuan hisap dan pelepasan bolak -balik. Selama Stroke isap, piston menciptakan ruang hampa yang menarik cairan ke dalam silinder melalui katup saluran masuk. Pada stroke debit, piston mengompres Cairan dan memaksanya keluar melalui katup outlet.
Mekanisme mendasar ini memungkinkan piston pompa untuk menghasilkan tekanan yang sangat tinggi, membuatnya sangat diperlukan Aplikasi yang membutuhkan kontrol tekanan yang tepat dan pengiriman cairan yang andal. Fleksibilitas desain pompa piston telah menyebabkan banyak konfigurasi, masing -masing Dioptimalkan untuk kondisi operasi tertentu dan persyaratan kinerja.

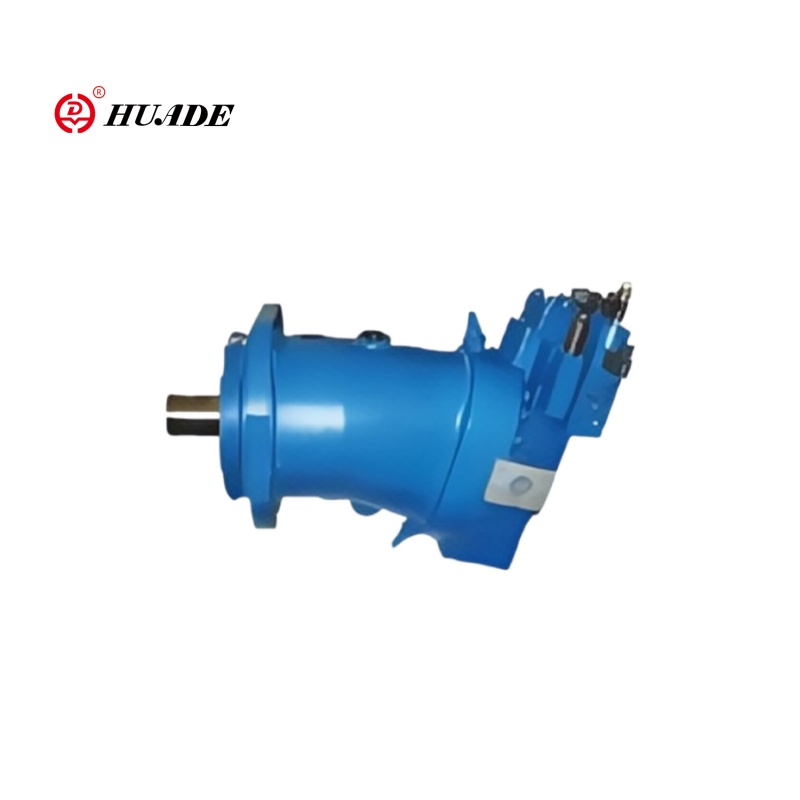

Pompa piston aksial: desain khusus
Pompa piston aksial mewakili spesifik Subset pompa piston yang ditandai dengan pengaturan geometris uniknya. Di dalam Pompa ini, beberapa piston diposisikan sejajar dengan sumbu poros penggerak, Karenanya istilah "aksial." Piston biasanya diatur dalam a pola melingkar di sekitar poros drive pusat, dengan gerakan mereka dikendalikan oleh pelat swash atau mekanisme sumbu bengkok.
Desain plat swash fitur piston Geser dalam silinder yang disusun dalam blok silinder berputar. Sebagai blok berputar, piston mengikuti sudut piring swash, menciptakan Gerakan bolak -balik yang diperlukan untuk aksi pemompaan. Desain sumbu bengkok, Atau, gunakan dua poros pada satu sama lain, dengan piston Menghubungkan blok silinder berputar ke pelat katup stasioner.
Perbedaan struktural utama
Perbedaan yang paling jelas antara pompa piston umum dan pompa piston aksial terletak di struktural mereka konfigurasi. Pompa piston tradisional sering menggunakan pengaturan radial di mana Pistons bergerak tegak lurus ke poros penggerak, atau mereka dapat menggunakan poros engkol Mekanisme yang mirip dengan mesin pembakaran internal. Desain ini biasanya Fitur lebih sedikit piston, sering kali mulai dari satu hingga enam silinder.
Pompa piston aksial, sebaliknya, umumnya menggabungkan tujuh, sembilan, atau lebih piston yang diatur di sekitar poros tengah. Ini Konfigurasi multi-piston memberikan beberapa keuntungan, termasuk aliran yang lebih halus output, berkurangnya denyut nadi, dan rasio daya terhadap berat yang lebih tinggi. Yang ringkas, Perumahan silinder pompa piston aksial juga berkontribusi pada mereka Desain efisien ruang, membuatnya ideal untuk aplikasi hidrolik seluler.
Karakteristik operasional dan Pertunjukan
Perbedaan operasional antara ini Jenis pompa secara signifikan memengaruhi karakteristik kinerjanya. Umum pompa piston, terutama yang memiliki silinder yang lebih sedikit, cenderung menghasilkan lebih banyak denyut aliran aliran. Denyut nadi ini dapat menyebabkan getaran dan kebisingan masuk sistem hidrolik, meskipun dapat dikurangi melalui desain sistem yang tepat dan penempatan akumulator.
Pompa piston aksial, dengan kelipatannya piston dan rotasi kontinu, memberikan aliran yang lebih halus dengan minimal denyut nadi. Tumpang tindih dari stroke piston menciptakan tekanan yang lebih konsisten output, mengurangi getaran sistem dan meningkatkan sistem hidrolik secara keseluruhan efisiensi. Operasi yang mulus ini membuat pompa piston aksial khususnya Cocok untuk aplikasi yang membutuhkan kontrol yang tepat dan operasi yang tenang.
Kemampuan kecepatan juga berbeda secara signifikan antara jenis pompa ini. Pompa piston aksial biasanya bisa beroperasi pada kecepatan rotasi yang lebih tinggi, sering mencapai 3000 rpm atau lebih, sementara Pompa piston tradisional mungkin terbatas pada kecepatan yang lebih rendah karena mekaniknya kendala dan peningkatan keausan pada kecepatan tinggi.
Kemampuan tekanan dan aliran
Kedua jenis pompa unggul dalam tekanan tinggi aplikasi, tetapi kemampuannya bervariasi dalam berbagai aspek. Piston Umum pompa, terutama yang memiliki lubang silinder yang lebih besar, dapat mencapai sangat Tekanan tinggi, terkadang melebihi 10.000 psi dalam aplikasi khusus. Namun, laju aliran mereka mungkin dibatasi oleh ukuran dan stroke silinder mereka frekuensi.
Pompa piston aksial menawarkan tekanan yang sangat baik kemampuan, biasanya mulai dari 3000 hingga 7000 psi dalam aplikasi standar, dengan beberapa unit khusus mencapai tekanan yang lebih tinggi. Keuntungan mereka terletak pada kemampuan mereka untuk menggabungkan tekanan tinggi dengan laju aliran substansial karena mereka beberapa piston dan operasi berkecepatan tinggi. Selain itu, banyak piston aksial pompa fitur kemampuan perpindahan variabel, memungkinkan operator untuk menyesuaikan Laju aliran sambil mempertahankan tekanan, memberikan fleksibilitas sistem yang luar biasa.
Domain aplikasi dan kasus penggunaan
Preferensi aplikasi untuk pompa ini Jenis mencerminkan karakteristik operasionalnya. Pompa piston umum menemukan Penggunaan luas dalam aplikasi di mana tekanan yang sangat tinggi diperlukan, seperti itu Sebagai penekanan hidrolik, mesin cetakan injeksi, dan industri khusus peralatan. Konstruksi dan kemampuan mereka yang kuat untuk menangani tugas terputus -putus Siklus membuatnya cocok untuk aplikasi dengan berbagai permintaan beban.
Pompa piston aksial mendominasi dalam ponsel Aplikasi hidrolik, termasuk peralatan konstruksi, pertanian mesin, dan sistem penanganan material. Desain kompak mereka, halus Operasi, dan kemampuan perpindahan variabel membuatnya ideal untuk sistem membutuhkan kontrol responsif dan operasi yang efisien. Mereka juga lazim Aplikasi industri seperti alat mesin, robotika, dan otomatis Sistem manufaktur di mana kontrol gerak yang tepat sangat penting.
Efisiensi dan Pertimbangan Energi
Efisiensi energi mewakili kritis Pertimbangan dalam sistem hidrolik modern. Pompa piston aksial pada umumnya menunjukkan efisiensi keseluruhan yang unggul karena internal yang dioptimalkan geometri dan mengurangi jalur kebocoran internal. Manufaktur yang tepat Toleransi dapat dicapai dalam pompa piston aksial, dikombinasikan dengan canggih mereka Teknologi penyegelan, berkontribusi pada efisiensi volumetrik yang sangat baik.
Pompa piston umum dapat menunjukkan berbagai Tingkat efisiensi tergantung pada kompleksitas desain dan manufakturnya kualitas. Pompa piston akting tunggal atau ganda dapat mencapai efisiensi tinggi rentang operasi optimal mereka, tetapi efisiensinya dapat berkurang lebih banyak secara signifikan pada beban parsial dibandingkan dengan piston aksial perpindahan variabel pompa.
Pemeliharaan dan operasional Pertimbangan
Persyaratan pemeliharaan berbeda secara substansial antara jenis pompa ini. Pompa piston umum sering menampilkan lebih banyak komponen yang dapat diakses, membuat pemeliharaan rutin dan perbaikan lebih banyak mudah. Desainnya yang lebih sederhana mungkin memerlukan pengetahuan yang kurang khusus untuk pemecahan masalah dan servis.
Pompa piston aksial, sementara lebih kompleks Secara internal, sering menggabungkan kemampuan dan kondisi diagnostik canggih fitur pemantauan. Konstruksi dan pembuatan presisi tertutup mereka biasanya menghasilkan interval layanan yang lebih lama, meskipun perbaikan mungkin memerlukan keahlian dan peralatan khusus saat dibutuhkan.
