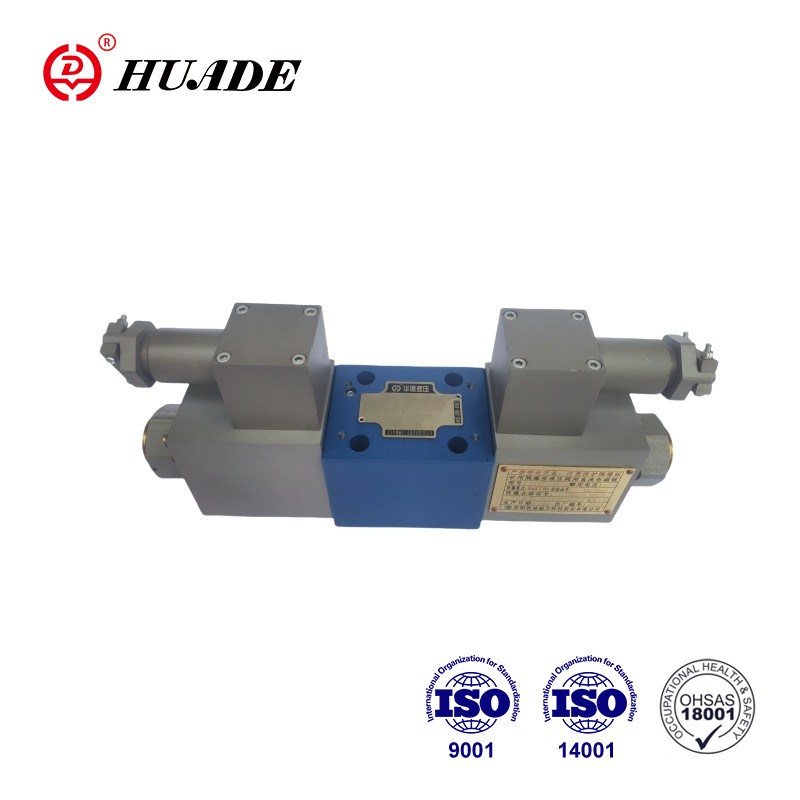

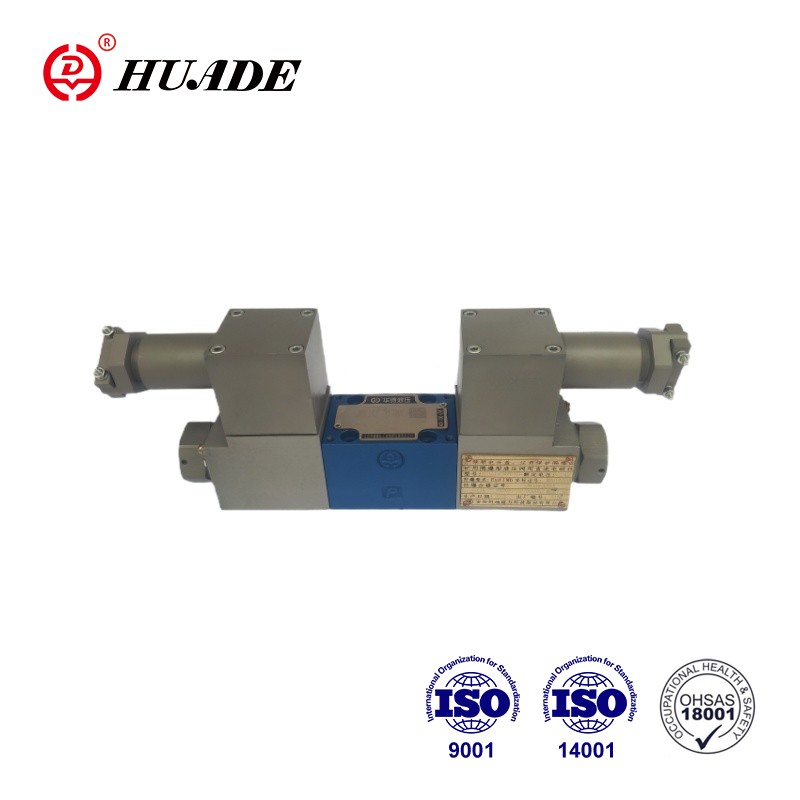

Katup Directional Proporsional Proporsional Huade 4WRA 6-2X adalah katup arah proporsional proporsional 4/2 dan 4/3 arah. Mereka dirancang sebagai komponen yang dioperasikan langsung untuk pemasangan subplate. Mereka digerakkan melalui solenoida proporsional dengan benang sentral dan koil yang dapat dilepas. Solenoida dikontrol baik B elektronik kontrol eksternal. Katup tahan ledakan 4WRA 6-2X ini memiliki berbagai aplikasi, terutama di area di mana kontrol yang tepat dari aliran sistem hidrolik, tekanan, kecepatan, dan parameter lainnya diperlukan.
| Hidrolik | |||
| Instalasi | Opsional, lebih disukai horizontal | ||
| Ukuran nominal | 6 | 10 | |
| Berat (kg) | 4wra ... 2x | 2 | 6.6 |
| Aliran Nominal QVNOM di △ P = 10 bar (l/mnt) | 7, 15, 26 | 30, 60 | |
| Histeresis (%) | ≤5 | ||
| Rentang pembalikan (%) | ≤1 | ||
| Sensitivitas respons (%) | ≤ 0,5 | ||
| Max. Tekanan Operasi | Ports A, B, P (bar) | 350 | |
| Port t (bar) | 210 | ||
| Cairan tekanan | Minyak Mineral (HL, HLP) ke DIN 51524 | ||
| Cairan tekanan lainnya berdasarkan permintaan! | |||
| Kisaran suhu udara sekitar (℃) | 4wra ... 2x | -20 ° C hingga 70 ° C (-4 ° F hingga 158 ° F) | |
| Kisaran viskositas (mm2/S) | 20to 380 (lebih disukai 30 hingga 46) | ||
| Kelas kebersihan cairan | NAS1638 Class9 atau ISO 4406 Kelas 20/18/15 | ||
| Listrik | ||||
| 1) Data solenoid | ||||
| Jenis tegangan | Dc | |||
| Sinyal Nilai Perintah untuk 4WRA | ± 10vor4 ~ 20mA | |||
| Max.Current per solenoid (a) | 2.5 | 1.5 | 0.8 | |
| Resistensi kumparan solenoid (Ω) | Nilai dingin pada 20 ° C | 2 | 4.8 | 19.5 |
| Max.warm nilai | 3 | 7.2 | 28.8 | |
| Tugas (%) | Ed100% | |||
| Suhu max.coil (℃) | 150 | |||
| Perlindungan katup ke EN60529 | IP 65 | |||
| 2) Kontrol elektronik | ||||
| Penguat | 4wra ... 2x | Vt-vspa2 -...- 2x | ||
| Tegangan suplai (v) | Tegangan nominal | 24 | ||
| Nilai pembatas yang lebih rendah | 21/22 (4WRA) | |||
| Nilai pembatas atas | 35 | |||
| Konsumsi Daya Penguat (A) | IMAX | <1,8 | ||
| Impuls Arus | 3 | |||
Fitur:
▶ Katup arah proporsional yang dioperasikan langsung untuk mengontrol arah dan besarnya aliran
▶ Untuk pemasangan subplate: Pola porting sesuai dengan ISO4401
▶ Aktuasi melalui solenoida proporsional dengan benang sentral dan koil yang dapat dilepas
▶ Spool kontrol berpusat musim semi
Aplikasi:
Valve Directional Proporsional Proporsional 4WRA 6-2X dapat digunakan dalam pembuatan mesin berat, peralatan mesin, otomatisasi industri.
Katup pada dasarnya terdiri dari: tubuh (1) dengan permukaan pemasangan, spool kontrol (3) dengan pegas kompresi (2), solenoida (4) dengan benang sentral.
Dengan solenoida (4), de-energi, spool kontrol (3) dipegang pada posisi sentral oleh pegas kompresi (2).
Operasi langsung spool kontrol (3) dengan memberi energi salah satu solenoida proporsional (4) mis. Kontrol kanan solenoid, kemudian pergerakan spool kontrol (3) ke kiri secara proporsional dengan sinyal input listrik, dan koneksi dari P ke A dan B ke T melalui penampang seperti orifce dengan karakteristik aliran progresif.
4WRA (E) ... A-2X Katup posisi 2 sakelar hanya dilengkapi dengan solenoid "A". Sebuah steker (6) dipasang di tempat pada solenoid proporsional "B".
Simbol Valve Directional Proporsional Proporsional 4wra 6-2x
