Pernahkah Anda bertanya-tanya bagaimana air mengalir hanya dalam satu arah melalui pipa? Atau mengapa udara tidak mengalir mundur pada sistem tertentu? Jawabannya terletak pada perangkat sederhana namun brilian yang disebut katup periksa. Mari kita telusuri apa itu check valve, cara kerjanya, dan mengapa katup begitu penting dalam kehidupan kita sehari-hari.

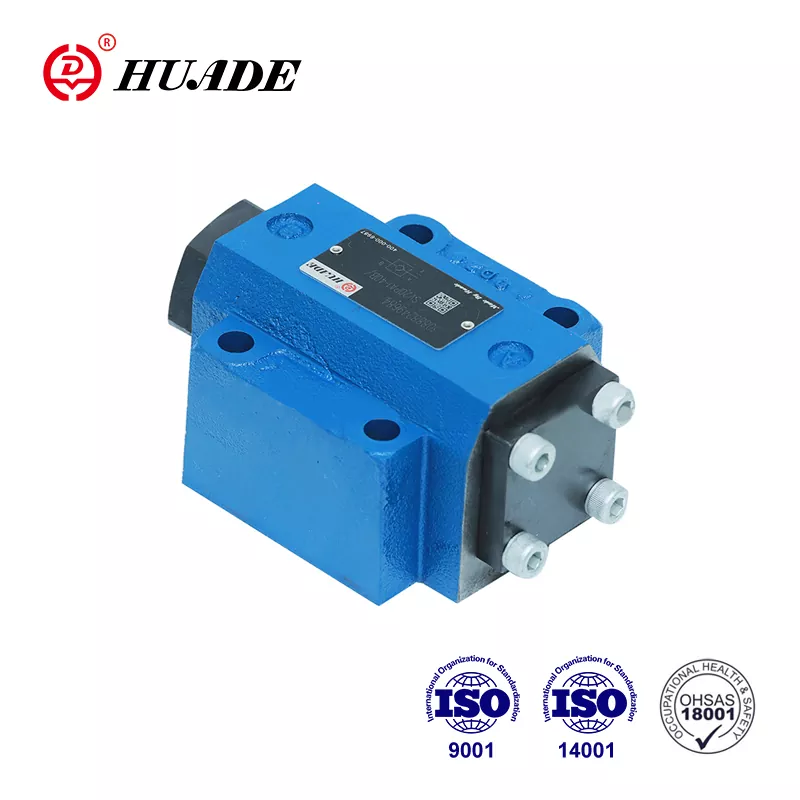

Apa itu Katup Periksa?

Katup periksa adalah perangkat mekanis yang memungkinkan cairan (seperti air, udara, atau oli) mengalir hanya dalam satu arah. Anggap saja seperti pintu satu arah untuk cairan dan gas. Sama seperti pintu dengan pegas yang menutup secara otomatis setelah Anda melewatinya, katup periksa menutup secara otomatis ketika cairan mencoba mengalir mundur.

Katup periksa juga dikenal dengan nama lain:

Katup satu arah
Katup satu arah
Pencegah arus balik

Katup ini dirancang untuk melindungi peralatan, menjaga sistem berjalan lancar, dan mencegah terjadinya situasi berbahaya. Pelajari alasannyakatup periksa dan katup satu arah adalah sama

Mengapa Katup Periksa Penting?

Katup periksa mempunyai beberapa tujuan penting:

Perlindungan Peralatan:Mereka mencegah pompa mahal dan mesin lainnya rusak akibat aliran balik
Keamanan:Mereka menghentikan arus balik berbahaya yang dapat menyebabkan ledakan atau kontaminasi
Efisiensi Sistem:Mereka membantu menjaga tekanan dan aliran yang tepat dalam sistem perpipaan
Penghematan Biaya:Mereka mencegah perbaikan yang mahal dan kegagalan sistem

Bagaimana Cara Kerja Katup Periksa?

Katup periksa bekerja berdasarkan prinsip sederhana yang disebut perbedaan tekanan. Begini cara kerjanya:

Arus Maju (Operasi Normal)

Ketika tekanan fluida dari hulu (sisi saluran masuk) cukup kuat, ia akan mendorong bagian bergerak di dalam katup yang disebut elemen penyekat. Ini bisa berupa cakram, bola, atau piston. Ketika tekanan mencapai tingkat tertentu (disebut tekanan retak), elemen penyegel menjauh dari dudukan katup, sehingga cairan dapat mengalir melaluinya.

Pencegahan Arus Balik

Ketika tekanan hulu turun atau tekanan balik meningkat, elemen penyekat secara otomatis kembali ke dudukan katup, menghalangi aliran balik. Hal ini terjadi melalui:

Gaya berat(berat elemen penyegel)
Kekuatan pegas(pegas mendorong elemen hingga tertutup)
Tekanan balik(tekanan aliran balik mendorongnya hingga tertutup)

Komponen Utama

Setiap katup periksa memiliki bagian utama berikut:

Badan Katup:Kulit terluar yang menghubungkan ke pipa
Kursi Katup:Permukaan tempat elemen penyegel diletakkan saat ditutup
Elemen Penyegelan:Bagian yang bergerak (cakram, bola, atau piston) yang membuka dan menutup
Musim semi(opsional): Membantu menutup katup dengan cepat
Engsel atau Pivot(dalam beberapa tipe): Memungkinkan elemen penyegel berayun

Jenis Katup Periksa

Ada beberapa jenis katup periksa, masing-masing dirancang untuk aplikasi tertentu. Mari kita lihat yang paling umum:

1. Katup Periksa Ayun

Cara kerjanya:Cakram berengsel berayun terbuka ketika fluida mengalir maju dan berayun tertutup ketika aliran berhenti atau berbalik.

Keuntungan:

Penurunan tekanan rendah (tidak terlalu menghambat aliran)
Dapat menangani laju aliran tinggi
Bekerja dengan baik dengan cairan yang mengandung padatan
Relatif murah
Perawatan rendah

Kekurangan:

Dapat menyebabkan water hammer (lonjakan tekanan tiba-tiba)
Menutup perlahan
Harus dipasang pada posisi yang tepat (orientasi penting)
Tidak baik untuk sistem dengan aliran berdenyut

Kegunaan umum:Instalasi pengolahan air, jaringan pipa minyak, sistem industri besar. Untuk aplikasi spesifik, lihatkatup satu arah.

2.Angkat Katup Periksa

Cara kerjanya:Cakram atau piston terangkat lurus dari dudukannya saat fluida mengalir maju dan turun kembali saat aliran berhenti.

Subtipe:

Katup periksa piston:Menggunakan piston silinder
Katup periksa bola:Menggunakan bola sebagai elemen penyegel

Keuntungan:

Penyegelan yang sangat andal
Awet dan tahan lama
Menangani tekanan dan suhu tinggi dengan baik
Baik untuk sistem dengan pola aliran yang berubah

Kekurangan:

Penurunan tekanan lebih tinggi dari katup ayun
Dapat tersumbat oleh serpihan dengan mudah
Dapat menyebabkan palu air
Posisi pemasangan sangat penting

Kegunaan umum:Sistem uap, saluran air bertekanan tinggi, peralatan hidrolik

3. Katup Periksa Pelat Ganda (Kupu-Kupu).

Cara kerjanya:Dua pelat setengah lingkaran berengsel di tengahnya. Mereka membuka ke luar dengan aliran maju dan menutup bersama dengan aliran balik atau pegas. Pelajari lebih lanjut tentangkatup periksa kupu-kupu.

Keuntungan:

Desain kompak dan ringan
Resistensi rendah terhadap aliran
Menutup dengan cepat
Dapat menangani berbagai jenis cairan
Memakan lebih sedikit ruang

Kekurangan:

Dapat menyebabkan palu air
Kapasitas aliran terbatas dibandingkan dengan katup ayun
Diperlukan tekanan pembukaan yang lebih tinggi

Kegunaan umum:Sistem HVAC, sistem pasokan air, ruang sempit yang mengutamakan ukuran

4. Tipe Penting Lainnya

Hentikan Katup Periksa:Menggabungkan katup periksa dengan katup penutup manual. Anda dapat menutupnya secara manual untuk pemeliharaan atau situasi darurat.
Katup Periksa Bermuatan Pegas:Menggunakan pegas untuk membantu menutup katup dengan cepat. Bekerja di posisi pemasangan apa pun dan merespons perubahan aliran dengan cepat.
Katup Periksa Wafer:Desain sangat tipis yang pas di antara flensa pipa. Mengurangi palu air dan menghemat ruang.
Katup Periksa Diafragma:Menggunakan diafragma karet atau plastik fleksibel sebagai pengganti cakram kaku. Menghilangkan water hammer sepenuhnya dan bekerja dengan baik dalam sistem bertekanan rendah.

Aplikasi Katup Periksa di Seluruh Industri

Katup periksa digunakan di mana saja, mulai dari pabrik industri besar hingga peralatan rumah tangga Anda. Mari jelajahi di mana Anda bisa menemukannya:

Industri Minyak dan Gas Bumi

Dalam operasi minyak dan gas, katup periksa mencegah aliran balik yang berbahaya di:

Saluran pipa yang membawa minyak mentah atau gas alam
Kepala sumur tempat minyak diekstraksi
Tangki penyimpanan dan kilang
Stasiun pompa

Katup ini melindungi peralatan mahal dan mencegah bencana lingkungan seperti tumpahan minyak.

Pengolahan Air dan Air Limbah

Sistem air kota menggunakan katup periksa untuk:

Cegah air yang terkontaminasi mengalir kembali ke persediaan air bersih
Lindungi pompa air dari kerusakan
Pertahankan tekanan yang tepat di seluruh sistem
Tangani air yang mengandung padatan dan serpihan

Sistem HVAC

Dalam sistem pemanas, ventilasi, dan pendingin udara, katup periksa:

Pastikan air panas mengalir ke arah yang benar
Mencegah kerusakan peralatan
Menjaga efisiensi sistem
Bekerja di ruang sempit yang membutuhkan katup kompak

Pembangkit Listrik dan Boiler

Fasilitas pembangkit listrik menggunakan katup periksa untuk:

Lindungi turbin uap dari aliran balik
Mengontrol aliran air dalam sistem boiler
Pastikan pengoperasian saluran uap bertekanan tinggi secara aman
Berikan kontrol manual bila diperlukan (hentikan katup periksa)

Aplikasi Sehari-hari

Anda mungkin memiliki katup periksa di rumah Anda saat ini:

Mesin pencuci piring:Cegah air kotor mengalir kembali ke saluran air bersih
Kasur udara:Jaga agar udara tidak keluar saat Anda melepaskan pompa
Sistem irigasi:Pastikan air hanya mengalir ke tanaman, bukan kembali ke sumbernya
Pompa bah:Cegah air yang dipompa mengalir kembali ke ruang bawah tanah

Cara Memilih Check Valve yang Tepat

Memilih katup periksa yang tepat bergantung pada beberapa faktor penting:

1. Karakteristik Fluida

Jenis cairan:Apakah itu air, minyak, gas, uap, atau sesuatu yang berpartikel?

Katup ayun bekerja dengan baik dengan cairan yang mengandung padatan
Katup bola bagus untuk cairan kental (kental).
Katup angkat bekerja paling baik dengan cairan bersih

Suhu:Pastikan bahan katup dapat menahan suhu cairan Anda

Katup plastik untuk suhu sedang
Katup logam untuk suhu tinggi
Bahan khusus untuk kondisi ekstrim

Korosifitas:Pilih bahan yang tidak akan rusak oleh cairan Anda

Baja tahan karat untuk bahan kimia korosif
Kuningan untuk sistem air
PVC untuk beberapa aplikasi kimia

2. Kondisi Pengoperasian

Tekanan:Cocokkan peringkat tekanan katup dengan sistem Anda

Tekanan rendah: kelas 150 PSI
Tekanan sedang: kelas 300-600 PSI
Tekanan tinggi: kelas 900+ PSI

Laju aliran:Pertimbangkan berapa banyak cairan yang perlu dialirkan

Katup ayun untuk laju aliran tinggi
Angkat katup untuk laju aliran sedang
Katup pelat ganda untuk instalasi ringkas

Aliran berdenyut:Jika sistem Anda mengalami perubahan pola aliran

Katup cakram angkat atau miring menangani hal ini dengan lebih baik
Hindari katup ayun untuk aliran yang berubah dengan cepat

3. Persyaratan Instalasi

Tempat tersedia:Berapa banyak ruang yang Anda punya?

Katup wafer untuk ruang sempit
Katup standar yang ruangnya tidak terbatas

Posisi instalasi:Bisakah Anda menginstalnya secara horizontal atau vertikal?

Katup ayun dan angkat biasanya memerlukan orientasi khusus
Katup pegas bekerja di posisi apa pun

Sambungan pipa:Bagaimana cara menyambung ke pipa Anda?

Sambungan berulir untuk pipa yang lebih kecil
Sambungan bergelang untuk pipa yang lebih besar
Sambungan las untuk instalasi permanen

4. Biaya dan Pemeliharaan

Biaya awal:Tipe yang berbeda memiliki kisaran harga yang berbeda pula

Katup ayun biasanya paling murah
Katup pengangkat biasanya lebih mahal
Katup khusus (seperti pemeriksaan berhenti) paling mahal harganya

Persyaratan pemeliharaan:Seberapa sering Anda perlu menyervisnya?

Katup angkat biasanya bertahan lebih lama dengan lebih sedikit perawatan
Katup ayun mungkin memerlukan perhatian lebih sering
Pertimbangkan akses untuk pekerjaan pemeliharaan

Biaya siklus hidup:Pikirkan tentang total biaya dari waktu ke waktu

Meliputi harga pembelian, pemasangan, kehilangan energi, dan pemeliharaan
Katup yang lebih mahal mungkin menghemat uang dalam jangka panjang

Praktik Terbaik Instalasi

Pemasangan yang tepat sangat penting untuk kinerja dan umur panjang katup periksa. Berikut langkah-langkah utamanya:

Sebelum Instalasi

Periksa semuanya:Periksa katup dan pipa dari kerusakan, serpihan, atau penghalang
Uji katup:Pindahkan disk secara manual untuk memastikannya beroperasi dengan lancar
Bersihkan pipa:Bersihkan kotoran, serpihan pengelasan, atau kontaminan lainnya
Sejajarkan flensa:Pastikan sambungan pipa sejajar dengan benar

Selama Instalasi

Ikuti arah aliran:Pasang katup sehingga fluida mengalir searah tanda panah pada badan katup
Mendukung pipa:Sediakan penyangga pipa yang tepat untuk mengurangi getaran dan tekanan
Tinggalkan izin:Pastikan ruang yang cukup di sekitar katup untuk pemeliharaan di masa mendatang
Gunakan pengangkatan yang benar:Saat memindahkan katup besar, gunakan sling di sekeliling bodi, bukan pin engsel atau port

Setelah Instalasi

Periksa kebocoran:Uji sistem pada tekanan operasi
Membersihkan udara:Hapus udara dari saluran selama penyalaan
Memantau operasi:Perhatikan pembukaan dan penutupan yang benar selama pengoperasian awal

Tip Instalasi Penting

Panah aliran:Selalu pasang dengan panah yang menunjuk ke arah aliran yang diinginkan
Orientasi katup ayun:Pasang dengan pin engsel vertikal dan di atas garis tengah
Posisi katup angkat:Biasanya horizontal atau vertikal dengan aliran ke atas
Pencegahan kontaminasi:Pasang filter di bagian hulu untuk melindungi dudukan katup
Keselamatan pertama:Ikuti semua prosedur keselamatan saat bekerja dengan sistem bertekanan

Pemeliharaan dan Pemecahan Masalah

Perawatan rutin menjaga katup periksa berfungsi dengan baik dan memperpanjang umurnya.

Pemeliharaan Pencegahan

Buat jadwal pemeliharaan berdasarkan:

Tekanan dan suhu pengoperasian sistem
Jenis cairan yang ditangani
Seberapa sering katup membuka dan menutup
Rekomendasi pabrikan

Jadwal tipikal:Inspeksi tahunan untuk sebagian besar aplikasi, lebih sering untuk sistem kritis.

Masalah Umum dan Solusinya

Kebocoran:

Kebocoran internal:Cairan mengalir mundur melalui katup tertutup
Kebocoran eksternal:Cairan keluar ke atmosfer
Penyebab:Kontaminasi, keausan, pemasangan yang tidak tepat, ketidaksejajaran pipa
Solusi:Bersihkan atau ganti dudukan katup, periksa pemasangan, luruskan kembali pipa
