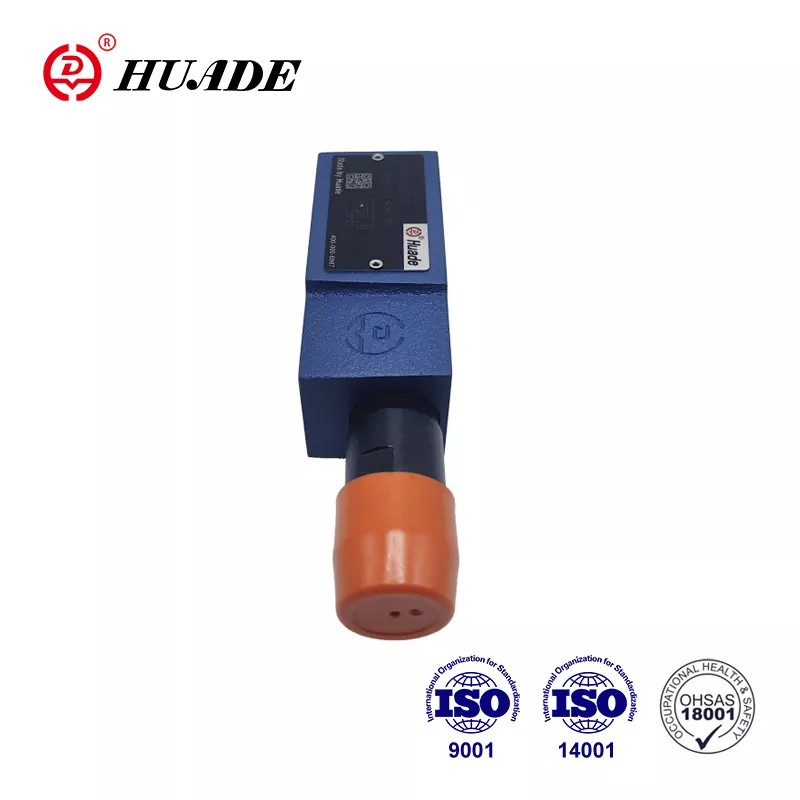

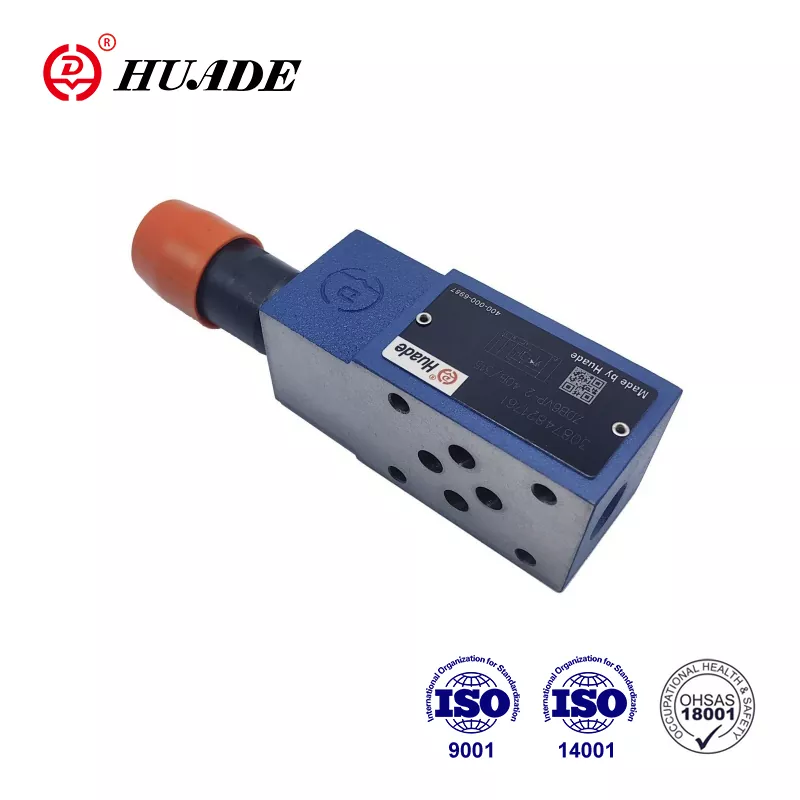

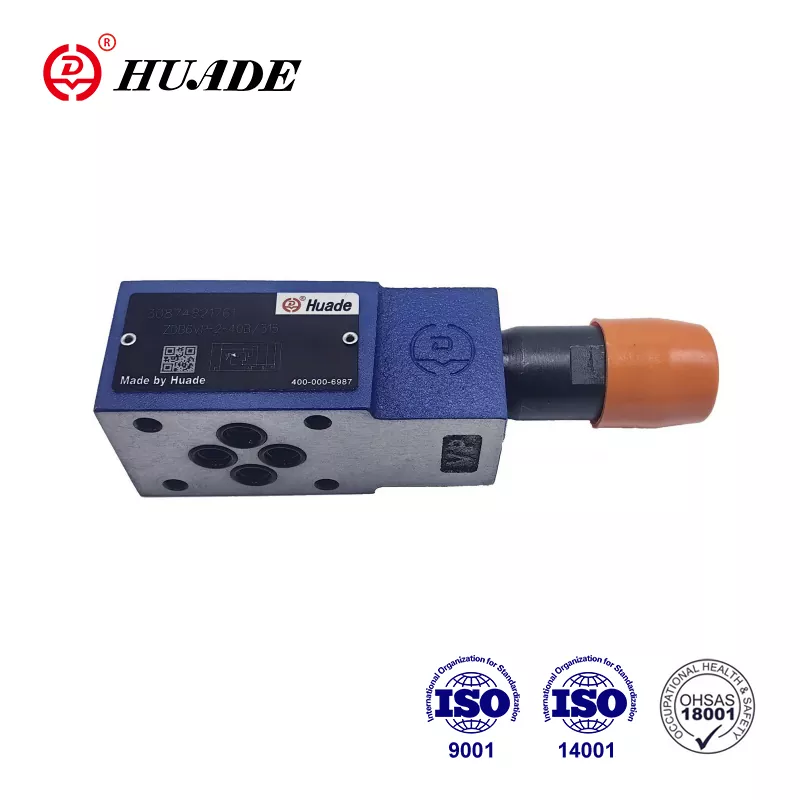

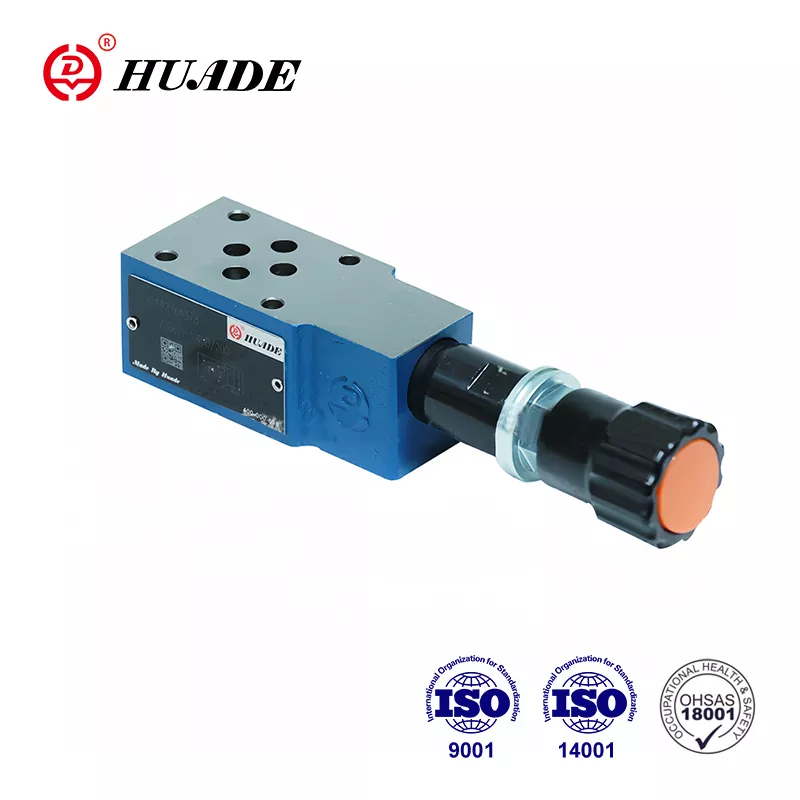

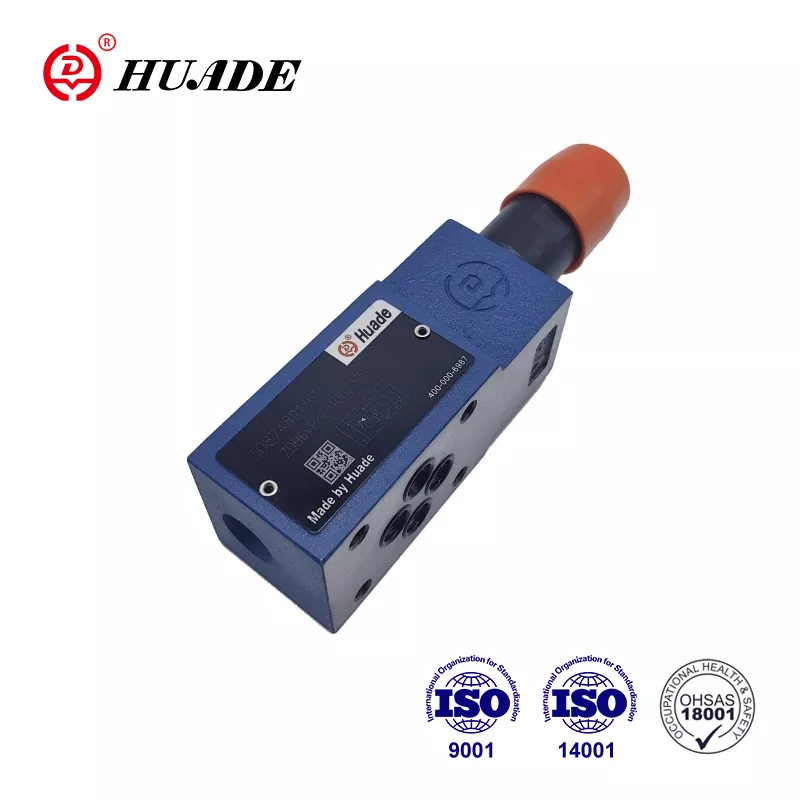

Katup Pelepas Tekanan ZDB 6

Pressure relief valve ZDB 6 dapat menggantikan produk yang ditawarkan oleh Rexroth®. Faktanya adalah Huade Hydraulic telah menjalin dua kerjasama jangka panjang dengan Rexroth. Kerja sama ini memungkinkan katup tekanan Huade® mencapai tingkat yang sama dengan produk Rexroth dalam hal kinerja, kualitas, dan kompatibilitas. Pabrik telah lulus ISO9001, ISO14001 dan OH SAS18001. Pabrik Pabrik memiliki skala produksi besar, yang secara efektif dapat mengendalikan biaya dan menyediakan katup tekanan hidrolik yang hemat biaya dan praktis kepada pelanggan. Karena kinerjanya yang andal dan stabil, produk hidrolik Huade® banyak digunakan di industri militer dan kelautan.

Parameter produk Katup Pelepas Tekanan ZDB 6

Fitur Produk Dan Aplikasi Pressure Relief Valve ZDB 6

Fitur:

▶ Katup pelat sandwich

▶ 4 rentang tekanan

▶ 5 opsi sirkuit

▶ Dengan satu atau dua kartrid pelepas tekanan

▶ 4 elemen penyesuaian.

·Tombol putar

·Lengan dengan segi enam dan tutup pelindung

· Kenop putar yang dapat dikunci dengan skala

· Kenop putar yang dapat dikunci

Aplikasi:

Katup pelepas tekanan ZDB 6 digunakan untuk membatasi tekanan dalam sistem hidrolik.

Fungsi,Bagian Dan Simbol Pressure Relief Valve ZDB 6

Katup pelepas tekanan tipe ZDB dan Z2DB dioperasikan dengan pilot dan memiliki desain pelat sandwich.

Mereka pada dasarnya terdiri dari rumah (7), bersama dengan satu atau dua kartrid katup pelepas tekanan.

Tekanan sistem diatur melalui elemen penyetel (4).

Saat istirahat, katup tertutup. Tekanan di port A bekerja pada spool (1). Pada saat yang sama, tekanan melewati lubang (2) ke sisi spool (1) yang dilengkapi pegas dan melalui lubang (3) ke poppet pilot (6). Jika tekanan di port A naik melebihi nilai yang ditetapkan pada pegas (5), poppet pilot (6) akan terbuka. Fluida sekarang dapat mengalir dari sisi spool (1), orifice (3), dan saluran (8) yang dibebani pegas ke port T. Penurunan tekanan yang dihasilkan kemudian menggerakkan spool (1), menyebabkan terbukanya sambungan A ke T, sementara tekanan yang diatur pada pegas (5) dipertahankan.

Oli percontohan dari dua ruang pegas kembali ke tangki secara eksternal melalui port T.

Struktur dan simbol Pressure Relief Valve ZDB 6

Melihat

1. Cairan harus disaring. Kehalusan filter minimum adalah 20 ㎛.

2. Tangki harus tertutup rapat dan filter udara harus dipasang di pintu masuk udara.

3. Produk tanpa subplate saat meninggalkan pabrik, jika membutuhkannya, silakan memesan secara khusus.

4. Sekrup pengencang katup harus memiliki tingkat intensitas tinggi (kelas 10.9). Silakan pilih dan gunakan sesuai dengan parameter yang tercantum dalam buku contoh.

5. Kekasaran permukaan yang dihubungkan dengan katup yang diperlukan kekasaran permukaannya adalah 0,8.

6. Permukaan akhir potongan kawin harus 0,01/100mm.
