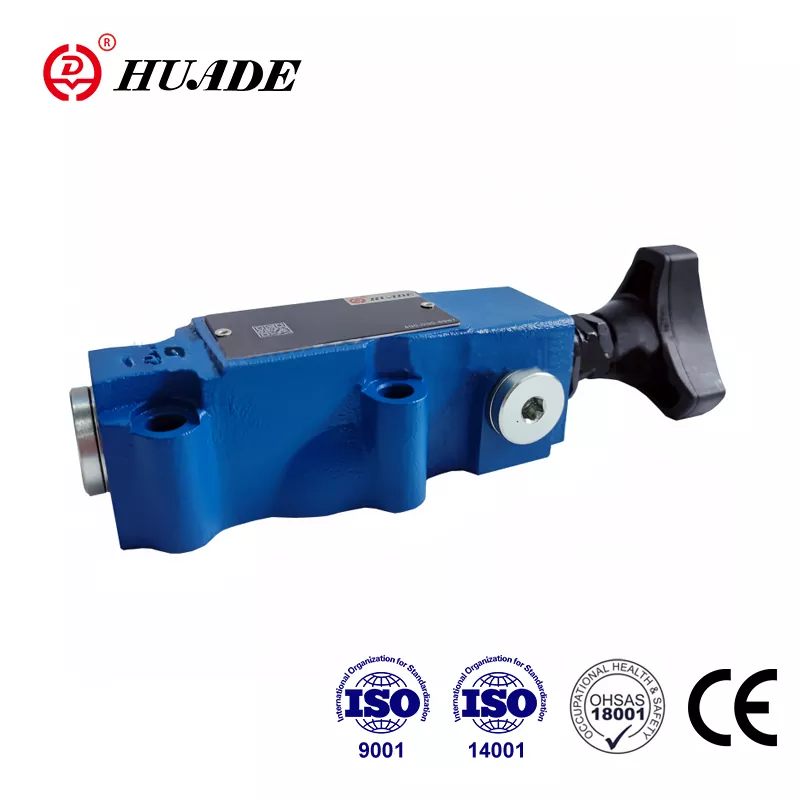

Grup Industri Hidraulik Huade Beijing adalah perusahaan milik negara terkenal yang mengkhususkan diri dalam desain, manufaktur, dan layanan produk dan peralatan hidrolik. Relief valve DBWT dapat menggantikan produk yang ditawarkan oleh Rexroth®. Pabrik telah lulus ISO9001, ISO14001 dan OH SAS18001. Huade Hydraulic memiliki sistem inspeksi yang baik untuk memastikan katup hidrolik berkualitas tinggi. Pabrik ini mengoperasikan lebih dari 750 buah peralatan produksi lanjutan yang diimpor dari seluruh dunia. Setiap katup tekanan akan dikemas dalam kantong plastik tahan air dan karton standar, dengan tanda anti pemalsuan. Produk hidrolik Huade® banyak digunakan dalam industri militer untuk mempromosikan modernisasi peralatan pertahanan.
|
Data teknis |
||
|
Cairan bertekanan |
Minyak mineral (untuk segel NBR), atau ester fosfat (untuk segel FPM) |
|
|
Kisaran suhu（℃） |
-30～+80 |
|
|
Kisaran viskositas (mm2/s) |
10~800 |
|
|
aliran maks (L/mnt) |
3 |
|
|
maks. tekanan operasi (MPa) |
31.5 |
|
|
maks. Pengaturan tekanan (MPa) |
hingga 10 atau 31,5 |
|
|
Tekanan punggung |
DBT (MPa) |
|
|
DBWT (MPa) |
hingga 10 (AC); hingga 16 (DC) |
|
|
Katup percontohan |
lihat katup arah WE5 |
|
Fitur:
▶ kendali jarak jauh jarak jauh
▶ pemasangan subpelat
▶ tiga elemen penyesuaian:
▶ Kenop putar
▶ Heks. sekrup kepala dengan tutup pelindung
▶ Kenop putar yang dapat dikunci dengan skala
Aplikasi:
Tipe DBWT diterapkan untuk mengontrol tekanan sistem dan pembuangan dari jarak jauh dengan menggerakkan katup yang dioperasikan secara elektrik.
Katup tekanan kendali jarak jauh tipe DBWT adalah katup pelepas tekanan yang dioperasikan pilot.
Tipe DBWT terutama terdiri dari katup utama (1), spool utama (2), dudukan katup (3), katup yang dioperasikan secara elektrik (5), dan penyesuaian (6)
Struktur dan simbol katup pelepas tekanan DBWT
1. Cairan harus disaring. Kehalusan filter minimum adalah 20 ㎛.
2. Tangki harus tertutup rapat dan filter udara harus dipasang di pintu masuk udara.
3. Produk tanpa subplate saat meninggalkan pabrik, jika membutuhkannya, silakan memesan secara khusus.
4. Sekrup pengencang katup harus memiliki tingkat intensitas tinggi (kelas 10.9). Silakan pilih dan gunakan sesuai dengan parameter yang tercantum dalam buku contoh.
5. Kekasaran permukaan yang dihubungkan dengan katup yang diperlukan kekasaran permukaannya adalah 0,8.
6. Permukaan akhir potongan kawin harus 0,01/100mm.
