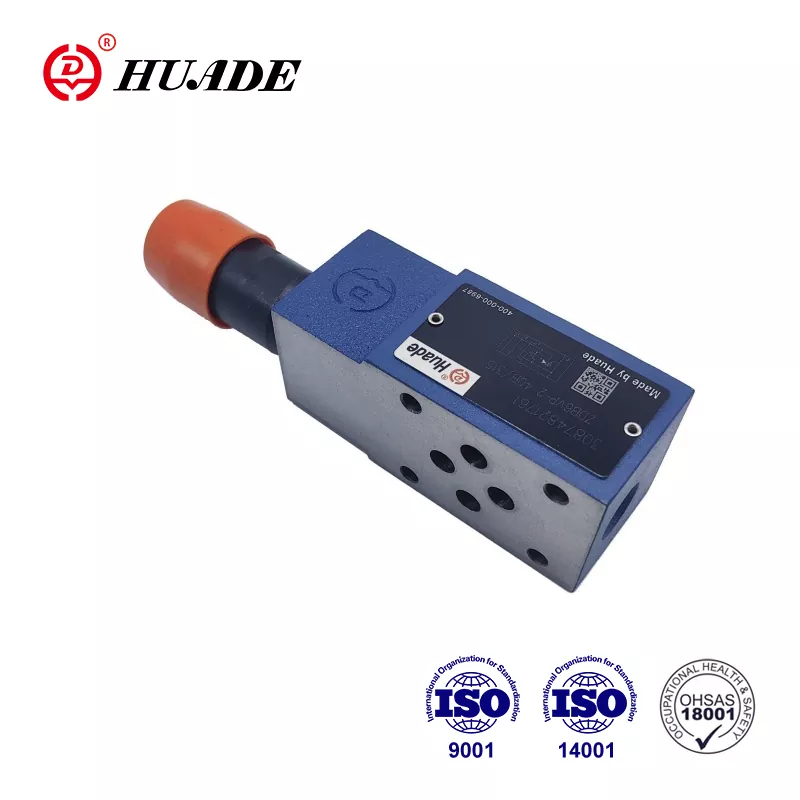

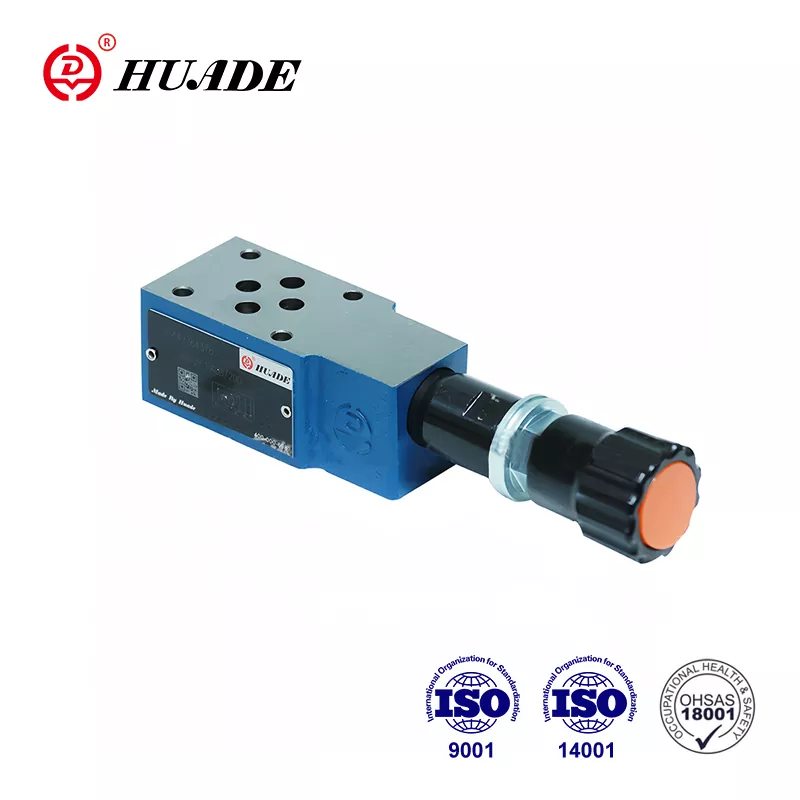

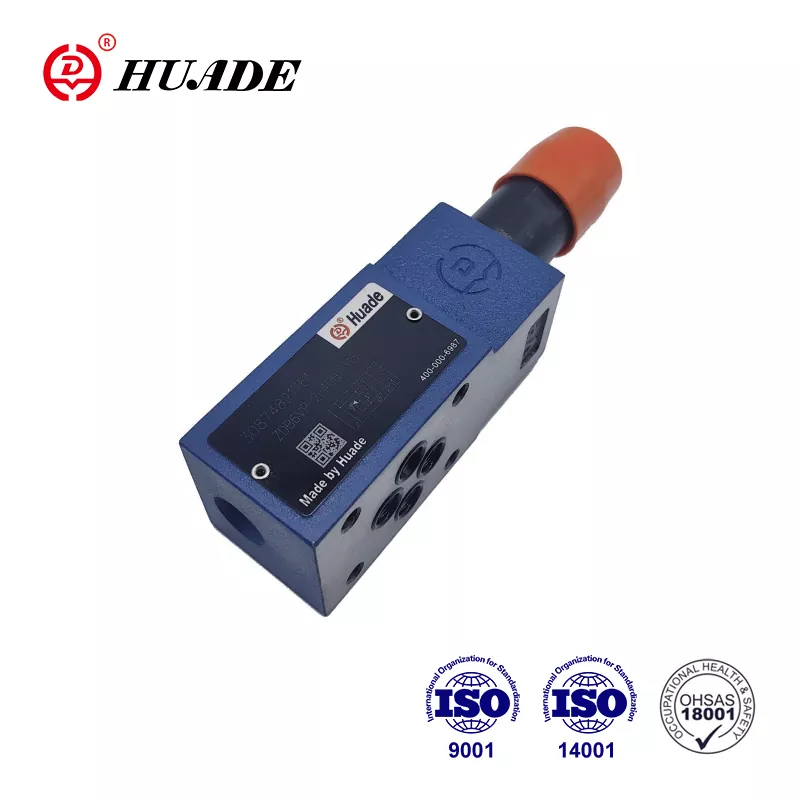

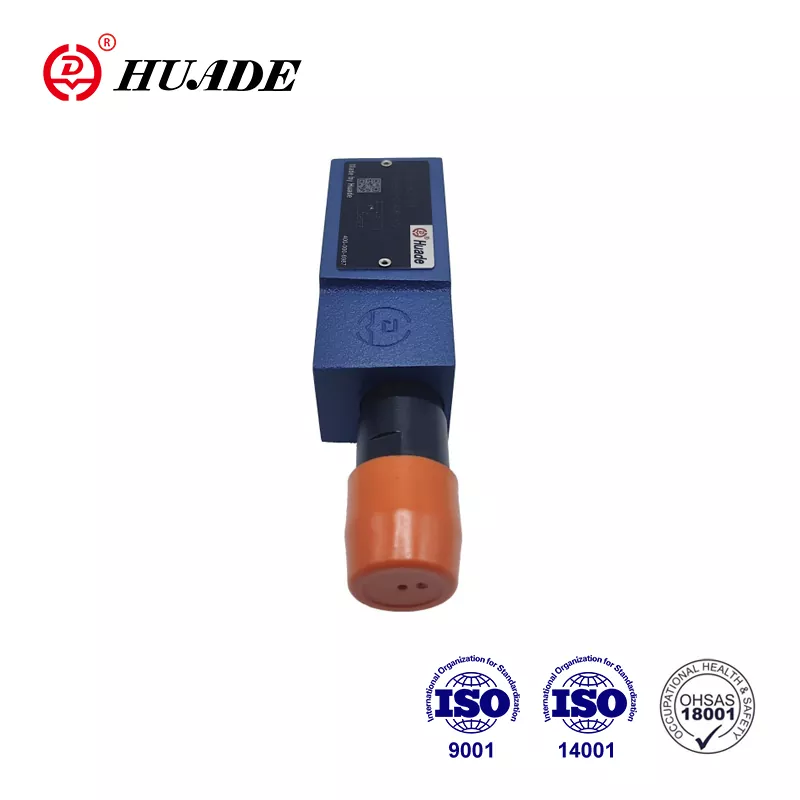

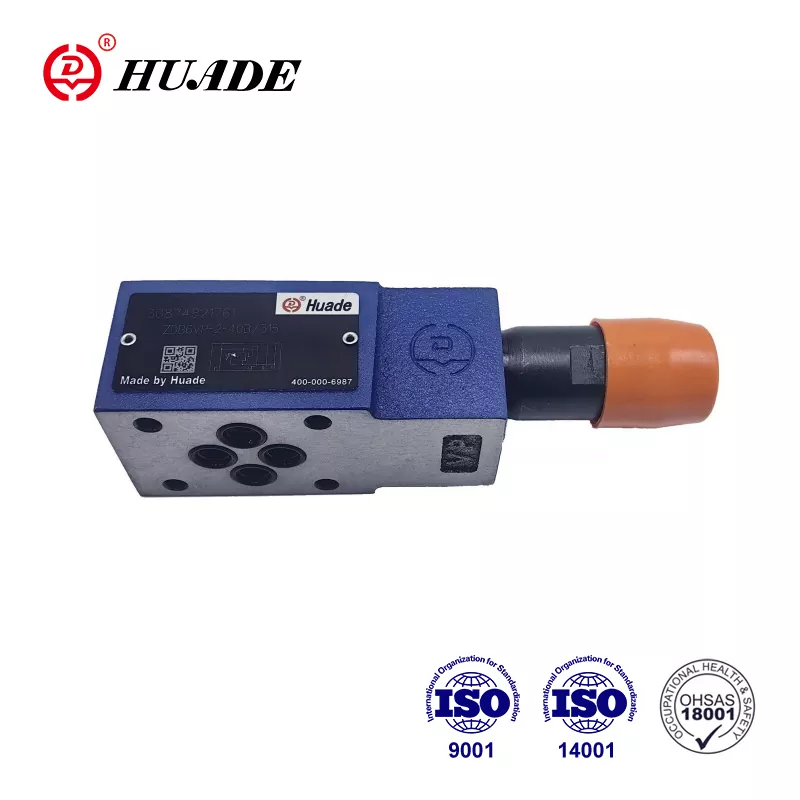

Katup Pelepas Tekanan Z2DB 6

Sejak didirikan pada tahun 1979, Huade Hydraulic kini telah berkembang hingga skala produksi yang cukup besar. Pressure relief valve Z2DB 6 memiliki harga yang relatif lebih murah dibandingkan dengan merk ternama internasional lainnya. Pabrik lebih memperhatikan kepraktisan dan efektivitas biaya. Untuk menyediakan produk yang lebih murah, pabrik memanfaatkan sumber daya dalam negeri secara penuh. Pada saat yang sama, untuk menjamin kualitas, telah memperkenalkan lebih dari 750 peralatan produksi lanjutan dari seluruh dunia. Pabrik telah lulus ISO9001, ISO14001 dan OH SAS18001. Dibandingkan dengan katup hidrolik serupa lainnya, katup pelepas tekanan Huade® lebih maju dalam teknologi dan lebih tahan lama di industri ini. Mereka banyak digunakan dalam industri militer karena kualitasnya yang dapat diandalkan dan kinerja yang stabil.

Parameter produk Katup Pelepas Tekanan Z2DB 6

Fitur Produk Dan Aplikasi Pressure Relief Valve Z2DB 6

Fitur:

▶ Katup pelat sandwich

▶ 4 rentang tekanan

▶ 5 opsi sirkuit

▶ Dengan satu atau dua kartrid pelepas tekanan

▶ 4 elemen penyesuaian.

·Tombol putar

·Lengan dengan segi enam dan tutup pelindung

· Kenop putar yang dapat dikunci dengan skala

· Kenop putar yang dapat dikunci

Aplikasi:

Fungsi utama katup pelepas tekanan Z2DB 6 adalah untuk membatasi tekanan dalam sistem hidrolik.

Bagian Dan Simbol Pressure Relief Valve ZDB 6

Katup pelepas tekanan tipe ZDB dan Z2DB dioperasikan dengan pilot dan memiliki desain pelat sandwich.

Mereka pada dasarnya terdiri dari rumah (7), bersama dengan satu atau dua kartrid katup pelepas tekanan.

Tekanan sistem diatur melalui elemen penyetel (4).

Saat istirahat, katup tertutup. Tekanan di port A bekerja pada spool (1). Pada saat yang sama, tekanan melewati lubang (2) ke sisi spool (1) yang dilengkapi pegas dan melalui lubang (3) ke poppet pilot (6). Jika tekanan di port A naik melebihi nilai yang ditetapkan pada pegas (5), poppet pilot (6) akan terbuka. Fluida sekarang dapat mengalir dari sisi spool (1), orifice (3), dan saluran (8) yang dibebani pegas ke port T. Penurunan tekanan yang dihasilkan kemudian menggerakkan spool (1), menyebabkan terbukanya sambungan A ke T, sementara tekanan yang diatur pada pegas (5) dipertahankan.

Oli percontohan dari dua ruang pegas kembali ke tangki secara eksternal melalui port T.

Simbol Z2DB 6

Melihat

1. Cairan harus disaring. Kehalusan filter minimum adalah 20 ㎛.

2. Tangki harus tertutup rapat dan filter udara harus dipasang di pintu masuk udara.

3. Produk tanpa subplate saat meninggalkan pabrik, jika membutuhkannya, silakan memesan secara khusus.

4. Sekrup pengencang katup harus memiliki tingkat intensitas tinggi (kelas 10.9). Silakan pilih dan gunakan sesuai dengan parameter yang tercantum dalam buku contoh.

5. Kekasaran permukaan yang dihubungkan dengan katup yang diperlukan kekasaran permukaannya adalah 0,8.

6. Permukaan akhir potongan kawin harus 0,01/100mm.
