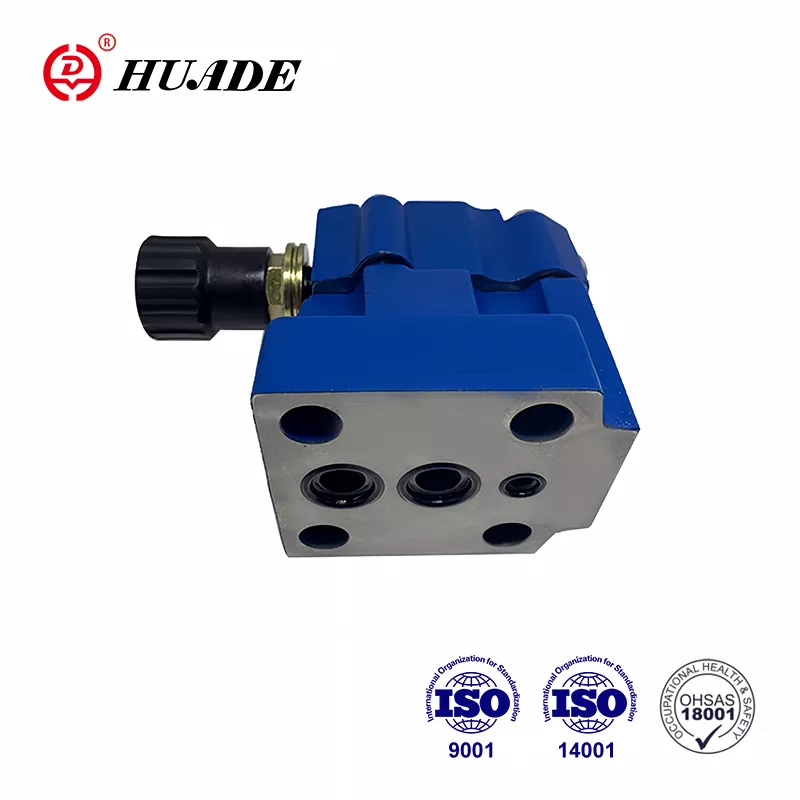

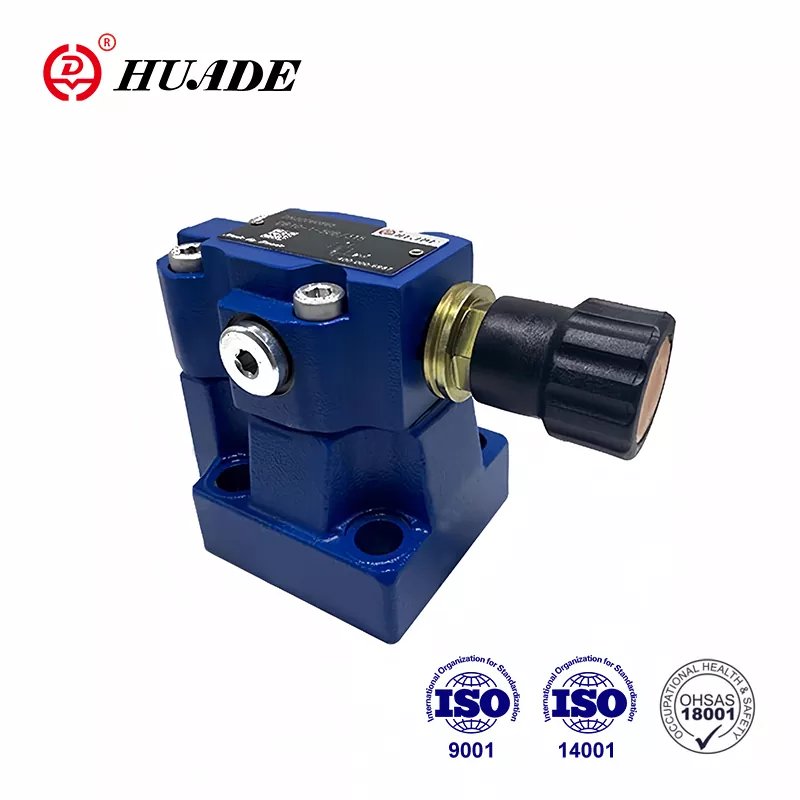

Katup Pelepas Tekanan DB 10

Didirikan pada tahun 1979, Huade Hydraulic telah menjadi pemimpin dalam industri hidrolik Tiongkok melalui pengenalan teknologi canggih Rexroth. Katup pelepas tekanan Huade® DB 10 cocok dengan seri DB10 Rexroth. Pabrik secara rasional memanfaatkan sumber daya domestik untuk menyediakan katup hidrolik yang terjangkau kepada pelanggan. Pada saat yang sama, mereka telah memperkenalkan lebih dari 750 mesin canggih dari seluruh dunia untuk menjamin kualitas katup hidrolik. Huade Hydraulic dan perusahaan afiliasinya telah lulus ISO9001, ISO14001 dan OH SAS18001. Katup tekanan Hude® banyak dijual di Tiongkok dan luar negeri karena kualitasnya yang dapat diandalkan dan kinerjanya yang stabil. Huade Hydraulics bekerja sama dengan banyak perusahaan domestik terkenal untuk menyediakan solusi hidrolik kepada mereka.

Parameter produk Pressure Relief Valve DB 10

Fitur Produk Dan Aplikasi Pressure Relief Valve DB 10

Fitur:

▶ Pemasangan subpelat

▶ Pola porting ke DIN 24 340, formulir E, ISO 6264 dan CETOP - RP 121H

▶ Sambungan pipa

▶ Masukkan koneksi

▶ Tiga elemen penyesuaian:

. Kenop putar

. Heksa. sekrup kepala dengan tutup pelindung

. Kenop putar yang dapat dikunci dengan skala

▶ Pembongkaran yang dioperasikan dengan solenoid melalui katup spool terarah bawaan

Aplikasi:

Pressure Relief Valves DB 10 digunakan untuk pembatasan (DB) atau pembatasan tekanan kontrol.

Fungsi, Bagian Dan Simbol Pressure Relief Valve DB 10

Umum

Katup tekanan jenis DB adalah katup pelepas tekanan yang dioperasikan pilot.

Katup pelepas tekanan (DB) terutama terdiri dari katup utama (1) dengan rakitan spool utama (3) dan katup yang dioperasikan pilot (2) dengan elemen penyesuaian tekanan.

Katup pelepas tekanan tipe DB

Tekanan yang ada di port A bekerja pada spool utama (3). Pada saat yang sama, tekanan diterapkan melalui jalur kontrol (6) dan (7), yang dilengkapi dengan lubang (4) dan (5), pada sisi kumparan utama yang diberi pegas (3) dan pada bola (8). ) di katup kontrol pilot (2). Jika tekanan di saluran A melebihi katup yang dipasang pada pegas (9), bola (8) terbuka melawan pegas (9).

Sinyal untuk hal ini datang secara internal melalui jalur kendali (10) dan (6) dari port A. Fluida bertekanan pada sisi pegas dari spool utama (3) sekarang mengalir melalui jalur kendali (7), lubang lubang (11 ) dan bola (8) ke dalam ruang pegas (12). Pada tipe DB...50B/...mengalir secara internal melalui jalur kendali(13) ke tangki, atau pada tipe DB..50/..Y..secara eksternal melalui jalur kendali (14). Karena pada orifice (4) dan (5) terjadi pressure drop pada main spool (3), maka sambungan dari port A ke port B terbuka. Sekarang fluida bertekanan mengalir dari port A ke port B sambil mempertahankan tekanan operasi yang disetel.

Katup pelepas tekanan dapat dibongkar atau dialihkan ke tekanan yang berbeda (tahap tekanan kedua) melalui port "X" (15).

struktur DB...50B

Simbol DB...50B

Melihat

1. Cairan harus disaring. Kehalusan filter minimum adalah 20 ㎛.

2. Tangki harus tertutup rapat dan filter udara harus dipasang di pintu masuk udara.

3. Produk tanpa subplate saat meninggalkan pabrik, jika membutuhkannya, silakan memesan secara khusus.

4. Sekrup pengencang katup harus memiliki tingkat intensitas tinggi (kelas 10.9). Silakan pilih dan gunakan sesuai dengan parameter yang tercantum dalam buku contoh.

5. Kekasaran permukaan yang dihubungkan dengan katup yang diperlukan kekasaran permukaannya adalah 0,8.

6. Permukaan akhir potongan kawin harus 0,01/100mm.
