Panduan komprehensif ini menjelaskan teknologi kontrol proporsional hidraulik secara sederhana, mencakup segala hal mulai dari prinsip kerja dasar hingga aplikasi kontrol servo tingkat lanjut.

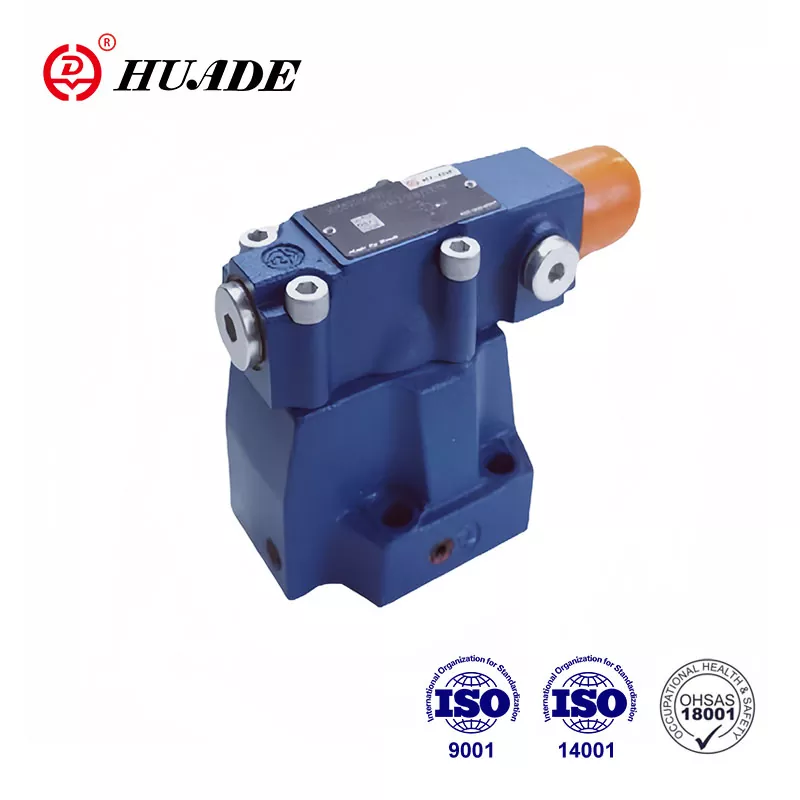

Apa itu Katup Proporsional Hidraulik?
Katup proporsional hidrolik adalah perangkat elektro-hidraulik yang mengubah sinyal masukan listrik menjadi keluaran hidrolik proporsional. Tidak seperti katup solenoid hidup/mati sederhana, katup proporsional memberikan kontrol variabel yang berkelanjutan terhadap aliran, tekanan, dan arah fluida. Untuk ikhtisar komprehensif, lihatapa itu katup proporsional.
Karakteristik utama:
- Mengubah sinyal listrik analog (0-10V, 4-20mA) menjadi kontrol hidrolik yang presisi
- Memberikan posisi tak terbatas antara keadaan terbuka penuh dan tertutup
- Memungkinkan pergerakan alat berat yang halus dan bertahap
- Terintegrasi secara mulus dengan sistem kontrol PLC dan jaringan otomasi
Anggap saja ini sebagai saklar peredup untuk tenaga hidrolik—memberi Anda kontrol yang tepat, bukan hanya "daya penuh" atau "mati".
Cara Kerja Katup Proporsional Hidraulik:الأجزاء الرئيسية وماذا يفعلون
Prinsip Operasi Dasar
Pengontrol katup mengirimkan sinyal listrik analog (biasanya loop arus 0-10V DC atau 4-20mA) ke aktuator solenoid proporsional.
Solenoida proporsional mengubah arus listrik menjadi gaya magnet. Arus yang lebih tinggi = medan magnet yang lebih kuat = gaya aktuator yang lebih besar.
Gaya magnet menggerakkan spul katup melawan hambatan pegas. Posisi spool secara langsung berhubungan dengan kekuatan sinyal input.
Pergerakan spool memvariasikan pembukaan lubang hidrolik, mengendalikan laju aliran, tekanan, atau jalur aliran arah.
Sensor posisi LVDT atau transduser tekanan memberikan umpan balik real-time ke penguat katup untuk kontrol servo yang presisi.
Teknologi Kontrol Tingkat Lanjut
Modulasi Lebar Pulsa (PWM):Mengurangi konsumsi daya dan pembangkitan panas sambil mempertahankan kontrol gaya yang presisi.
Frekuensi Gentar:Osilasi kecil (biasanya 100-300 Hz) mengatasi gesekan statis dan meningkatkan resolusi katup hingga ±0,1% dari skala penuh.
Peningkatan Sinyal:Perubahan input bertahap mencegah kejutan hidrolik dan memastikan akselerasi/deselerasi aktuator mulus.
Spesifikasi Teknis dan Parameter Kinerja
Metrik Kinerja Penting
| Parameter | Kisaran Khas | Kinerja Tinggi |
|---|---|---|
| Kapasitas Aliran | 10-500 L/mnt | Valf Plakası |
| Tekanan Operasi | 210-350 batang | Hingga 700 bar |
| Waktu Respons | 50-200 ms | 15-50 mdtk |
| Linearitas | ±3-5% | ±1% |
| Histeresis | 2-5% | <1% |
| Resolusi | 0,5-1% | 0,1% |
| Respon Frekuensi | 10-50Hz | 100+Hz |
Kompatibilitas Sinyal
Kontrol Tegangan:±10V, 0-10V DC
Kontrol Saat Ini:4-20mA, 0-20mA
Protokol Digital:CANopen, EtherCAT, IO-Link, Profinet
Jenis Umpan Balik:LVDT, potensiometer, transduser tekanan
Jenis Katup Kontrol Proporsional
1. Katup Kontrol Aliran Proporsional
Fungsi:Mengatur laju aliran volumetrik untuk kontrol kecepatan
Aplikasi:Peralatan mesin CNC, aktuator robot, sistem konveyor
Rentang Aliran:5-500 L/mnt dengan akurasi ±2%.
2. Katup Pelepas/Pengurang Tekanan Proporsional
Fungsi:Pertahankan tekanan konstan atau batasi tekanan sistem maksimum
Aplikasi:Cetakan injeksi, pengujian material, sistem penjepitan
Rentang Tekanan:5-350 bar dengan akurasi regulasi ±1%.
3. Katup Kontrol Arah Proporsional
Fungsi:Kontrol arah dan laju aliran secara bersamaan
Konfigurasi:4/3 arah, 4/2 arah dengan kontrol aliran proporsional
Aplikasi:Hidraulik bergerak, otomasi industri, penentuan posisi servo
Premi katup proporsional: $2.000-5.000
Fungsi:Aplikasi aliran tinggi dengan presisi tingkat servo
Tahap Percontohan:Katup servo kecil mengontrol kumparan panggung utama
Aplikasi:Pabrik rolling baja, mesin press besar, sistem kemudi kelautan
Katup Proporsional vs. Servo vs. Standar: Perbandingan Teknis
| Spesifikasi | Katup Standar | Katup Proporsional | Katup Servo |
|---|---|---|---|
| Resolusi Kontrol | Hanya Hidup/Mati | 0,1-1% | 0,01-0,1% |
| Respon Frekuensi | T/A | 10-50Hz | 100-500Hz |
| Penurunan Tekanan | 5-20 bilah | 5-15 bilah | 3-10 bilah |
| Toleransi Kontaminasi | ISO 20/18/15 | ISO 19/16/13 | ISO 16/14/11 |
| Faktor Biaya | 1x | 3-5x | 8-15x |
| Interval Pemeliharaan | 2000 jam | 3000-5000 jam | 1000-2000 jam |
Aplikasi Tingkat Lanjut dan Kasus Penggunaan Industri
Otomatisasi Manufaktur
- Cetakan Injeksi:Kontrol tekanan dalam ±0,5% untuk kualitas komponen yang konsisten
- Pembentukan Logam:Kontrol gaya hingga 5000 ton dengan pengaturan tekanan proporsional
- Jalur Perakitan:Pencocokan kecepatan antara beberapa aktuator dalam ±1%
Peralatan Seluler
- Kontrol Ekskavator:Waktu respons joystick-ke-katup <100 ms untuk kenyamanan operator
- Operasi Derek:Kontrol tekanan sensor beban untuk efisiensi energi
- Mesin Pertanian:Kontrol pompa perpindahan variabel untuk aplikasi PTO
Dirgantara dan Pertahanan
- Simulator Penerbangan:Kontrol platform gerak dengan akurasi posisi ±0,1 mm
- Sistem Pesawat:Roda pendaratan dan aktuasi permukaan kontrol penerbangan
- Peralatan Uji:Pengujian kelelahan dengan kontrol kekuatan dan frekuensi yang tepat
Integrasi Sistem Pengendalian dan Jaringan
Integrasi PLC
Sebagian besar katup proporsional berinteraksi dengan pengontrol logika yang dapat diprogram melalui:
- I/O analog:Loop arus 4-20mA atau sinyal tegangan ±10V
- Penguat Katup:Ubah keluaran PLC menjadi sinyal penggerak katup yang tepat
- Elektronik On-Board (OBE):Elektronik kontrol terintegrasi menyederhanakan pemasangan kabel
Protokol Komunikasi Industri
- EtherCAT:Ethernet waktu nyata untuk aplikasi servo berkecepatan tinggi
- BISAmembuka:Kontrol terdistribusi pada peralatan bergerak dan industri
- Tautan IO:Komunikasi point-to-point untuk integrasi sensor cerdas
- Profinet/Profibus:Kompatibilitas ekosistem otomasi Siemens
Algoritma Kontrol Loop Tertutup
- Kontrol PID:Kontrol umpan balik Proporsional-Integral-Derivatif
- Umpan-Maju:Kontrol antisipatif untuk meningkatkan respons dinamis
- Kontrol Adaptif:Parameter penyetelan mandiri untuk berbagai kondisi beban
Prosedur Pemecahan Masalah dan Diagnostik
Mode Kegagalan Umum dan Solusinya
Spool Sticking (80% kegagalan)
Menyebabkan:Cairan hidrolik yang terkontaminasi atau penumpukan pernis
Larutan:Sistem siram, ganti filter, jaga kebersihan ISO 19/16/13
Pencegahan:Penggantian filter 500 jam, analisis cairan
Penyimpangan Sinyal/Kehilangan Linearitas
Menyebabkan:Efek suhu, penuaan komponen, gangguan listrik
Larutan:Kalibrasi ulang, pelindung EMI, kompensasi suhu
Prosedur Tes:Pemeriksaan linearitas 5 titik dengan instrumentasi yang dikalibrasi
Waktu Respons Lambat
Menyebabkan:Kebocoran internal, tekanan suplai tidak mencukupi, masalah kelistrikan
Larutan:Penggantian segel, optimalisasi tekanan, penyetelan amplifier
Pengukuran:Uji respons langkah dengan pemantauan osiloskop
Strategi Pemeliharaan Prediktif
- Analisis Getaran:Mendeteksi keausan mekanis pada komponen katup
- Analisis Minyak:Pantau tingkat kontaminasi dan penipisan bahan tambahan
- Pencitraan Termal:Identifikasi masalah sambungan listrik
- Tren Kinerja:Lacak waktu respons dan penurunan akurasi
Kriteria Seleksi dan Pedoman Ukuran
Persyaratan Aliran
Hitung aliran yang dibutuhkan:
- Q = Laju aliran (L/mnt)
- A = Luas aktuator (cm²)
- V = Kecepatan yang diinginkan (m/mnt)
- η = Efisiensi sistem (0,85-0,95)
Ukuran katup untuk 120-150% aliran terhitung untuk kontrol optimal.
Peringkat Tekanan
- Tekanan Sistem:Peringkat katup ≥ 1,5 × tekanan sistem maksimum
- Penurunan Tekanan:Pertahankan 10-15 bar melintasi katup untuk kontrol yang baik
- Tekanan Kembali:Pertimbangkan pembatasan jalur balik dalam ukuran
Pertimbangan Lingkungan
- Kisaran Suhu:Standar (-20°C hingga +80°C), Tersedia opsi suhu tinggi
- Ketahanan Getaran:Kepatuhan IEC 60068-2-6 untuk aplikasi seluler
- Perlindungan Kekayaan Intelektual:Peringkat IP65/IP67 untuk lingkungan yang keras
- Beaga agus éifeachtachSertifikasi ATEX/IECEx untuk area berbahaya
Tren Masa Depan dalam Teknologi Katup Proporsional
Integrasi Industri 4.0
- Konektivitas IoT:Pemantauan nirkabel dan analisis berbasis cloud
- Pembelajaran Mesin:Algoritme prediktif untuk kinerja optimal
- Kembaran Digital:Model katup virtual untuk simulasi sistem
- Blockchain:Mengamankan catatan pemeliharaan dan otentikasi suku cadang
Bahan dan Desain Tingkat Lanjut
- Manufaktur Aditif:Geometri internal yang kompleks untuk meningkatkan karakteristik aliran
- Bahan Cerdas:Paduan memori bentuk untuk kontrol adaptif
- Nanoteknologi:Lapisan canggih untuk meningkatkan ketahanan aus
- Desain Terinspirasi Bio:Optimalisasi dinamika fluida dari alam
Fokus Keberlanjutan
- Pemulihan Energi:Sirkuit regeneratif dengan kontrol proporsional
- Cairan yang Dapat Terurai Secara Biodegradasi:Kompatibilitas dengan hidrolika ramah lingkungan
- 100+HzDesain agar dapat didaur ulang dan mengurangi dampak terhadap lingkungan
- Optimasi Efisiensi:Kontrol berbasis AI untuk konsumsi energi minimum
Analisis Biaya-Manfaat dan Pertimbangan ROI
Investasi Awal vs. Tabungan Operasi
Perhitungan Pengembalian Khas:
Premi katup proporsional: $2.000-5.000
Penggantian segel, optimalisasi tekanan, penyetelan amplifier
Pengurangan pemeliharaan: panggilan layanan 25% lebih sedikit
Peningkatan produktivitas: pengurangan waktu siklus 10-15%.
ROI rata-rata: 12-24 bulan dalam aplikasi dengan pemanfaatan tinggi
Total Biaya Faktor Kepemilikan
- Konsumsi Energi:Sistem aliran variabel vs. sistem aliran tetap
- Biaya Pemeliharaan:Strategi pemeliharaan terjadwal vs. reaktif
- Pengurangan Waktu Henti:Kemampuan pemeliharaan prediktif
- Kualitas Produk:Peningkatan konsistensi mengurangi tingkat scrap
Kesimpulan
Katup proporsional hidraulik mewakili teknologi penting yang menjembatani tenaga hidrolik tradisional dengan sistem kontrol elektronik modern. Kemampuannya untuk memberikan kontrol yang presisi dan berkelanjutan menjadikannya penting untuk aplikasi yang menuntut akurasi, efisiensi, dan kelancaran pengoperasian.
Poin-poin penting dalam implementasi:
- Cocokkan spesifikasi katup dengan persyaratan aplikasi dengan hati-hati
- Berinvestasilah pada desain sistem yang tepat dan kebersihan cairan
- Αυτός ο οδηγός σας καθοδηγεί στις βασικές δεξιότητες για την ερμηνεία των διαγραμμάτων υδραυλικών βαλβίδων σύμφωνα με τα πρότυπα ISO 1219-1:2012, τα οποία διέπουν τον τρόπο με τον οποίο σχεδιάζονται τα υδραυλικά σύμβολα παγκοσμίως. Είτε είστε τεχνικός συντήρησης που αντιμετωπίζει προβλήματα δυσλειτουργίας κυλίνδρου, σχεδίαση συστήματος εκμάθησης φοιτητή μηχανικού ή χειριστής εξοπλισμού που προσπαθεί να κατανοήσει καλύτερα το μηχάνημά σας, θα βρείτε εδώ πρακτικές τεχνικές που μεταφράζουν αφηρημένα σύμβολα σε συγκεκριμένες μηχανικές ενέργειες.
- Αυτός είναι ο λόγος για τον οποίο μια μικρή βαλβίδα φυσιγγίου μπορεί να χειριστεί πιέσεις που υπερβαίνουν τα 5.000 PSI ενώ ένα τεράστιο σώμα βαλβίδας από χυτοσίδηρο λειτουργεί μόνο με 500 PSI. Η φυσική εμφάνιση σας παραπλανά. Το σχηματικό σύμβολο αφαιρεί το παραπλανητικό εξωτερικό και σας δείχνει τις λογικές συνδέσεις που έχουν σημασία για την κατανόηση της συμπεριφοράς του συστήματος. Όταν διαβάζετε σωστά ένα διάγραμμα υδραυλικής βαλβίδας, ουσιαστικά διαβάζετε τη λογική λήψης αποφάσεων του μηχανήματος, όχι τη φυσική του ανατομία.
Saat manufaktur bergerak menuju otomatisasi dan presisi yang lebih baik, teknologi katup proporsional terus berkembang dengan diagnostik yang lebih cerdas, konektivitas yang lebih baik, dan kemampuan kinerja yang ditingkatkan.
Baik meningkatkan peralatan yang ada atau merancang sistem baru, memahami teknologi katup proporsional membantu mengoptimalkan kinerja sistem hidraulik sekaligus mempersiapkan persyaratan integrasi Industri 4.0 di masa depan.
Siap menerapkan teknologi katup proporsional pada sistem hidrolik Anda? Pertimbangkan untuk berkonsultasi dengan teknisi otomasi berpengalaman untuk memastikan pemilihan dan integrasi optimal untuk aplikasi spesifik Anda.
