Katup Kontrol Aliran Proporsional 3Freez-1x

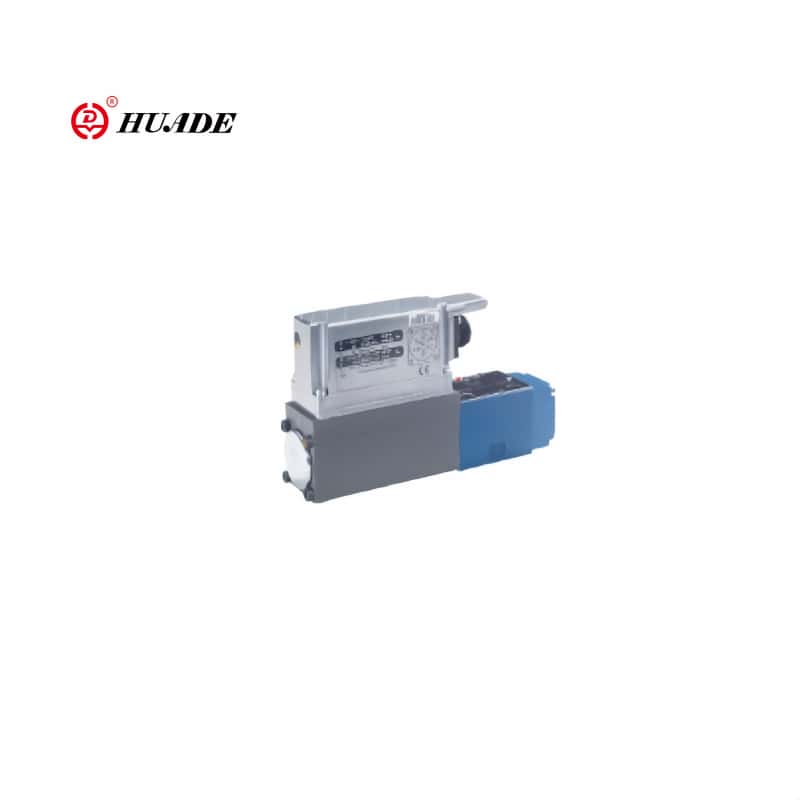

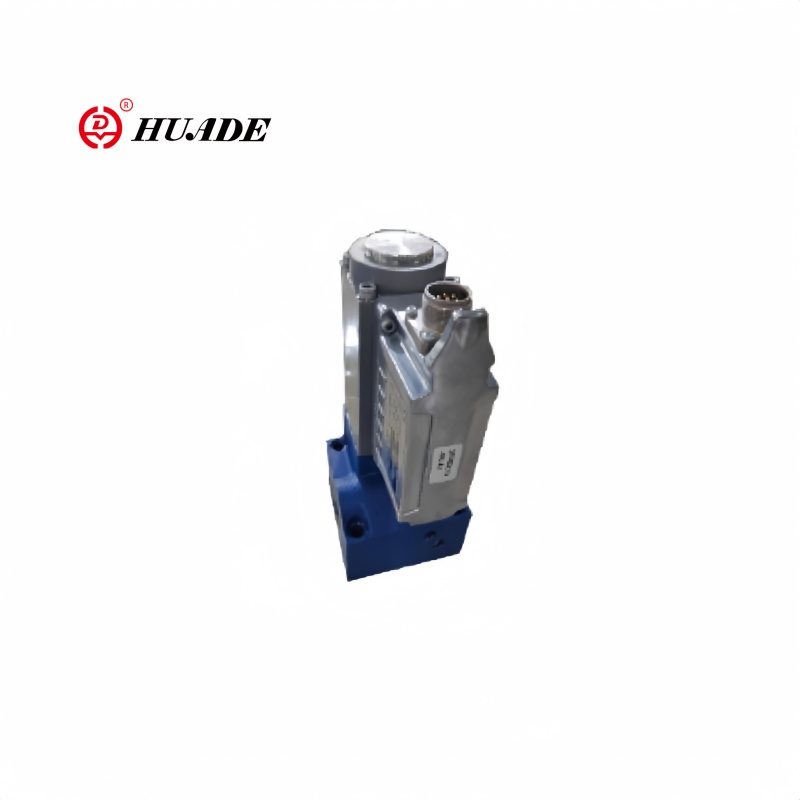

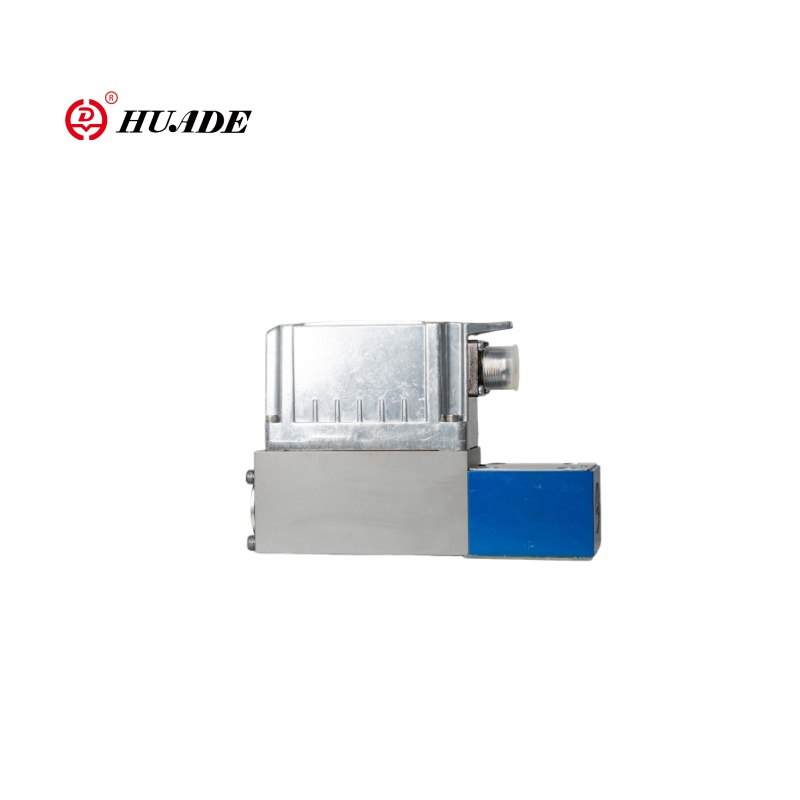

Katup aliran proporsional 3Freez-1x adalah komponen kontrol fluida presisi tinggi, yang biasanya digunakan dalam sistem otomasi industri yang memerlukan regulasi aliran yang tepat atau distribusi rasio aliran. Valve 3Freez-1x adalah regulator proporsional yang dikendalikan secara elektronik (input sinyal 0-10V/4-20MA). Tekanan biasanya dapat mencapai 315bar, cocok untuk sistem hidrolik bertekanan tinggi. Katup aliran proporsional 3Freez-1x Valve dapat diintegrasikan dengan sistem PLC dan DCS dan mendukung MODBUS dan protokol komunikasi lainnya. Katup proporsional 3Freez-1x mengontrol laju aliran melalui proporsi sinyal listrik, menyadari regulasi kecepatan tanpa langkah aktuator, dan meningkatkan akurasi respons sistem.

Parameter produk katup kontrol aliran proporsional 3freez-1x

Fitur Produk dan Penerapan Katup Kontrol Aliran Proporsional 3Freez-1x

Fitur

▶ Katup kontrol aliran yang dikontrol langsung NG6 dan NG10 dengan elektronik on-board dan transduser posisi induktif

▶ Dengan kontrol posisi, histeresis minimal <1 %, lihat data teknis

▶ Fungsi 3 arah ditentukan oleh bagaimana port hidrolik ditetapkan (aliran residual berjalan melalui port p, cara ke-3)

▶ Dapat disesuaikan dengan posisi solenoid terkontrol, transduser posisi dan elektronik on-board

▶ Untuk lampiran subplate, konfigurasi lubang pemasangan NG6 ke ISO4401-03-02-0-94, NG10 ke ISO 4401-05-04-0-94

▶ Subplat sesuai lembar katalog, Re 45053 untuk NG6, Re 45055 untuk NG10 (pesanan secara terpisah)

▶ Konektor plug-in ke DIN 43563-AM6, lihat Lembar Katalog Re 08008 (pesanan secara terpisah)

▶ Data untuk elektronik pemicu on-board

• Mematuhi arahan CE, EMC

Dalam 61000-6-2: 2002-08

Dan dan 61000-6-3: 2002-08

• ub = 24vvnom dc

• Sambungan Listrik 6P+PE

• Aktuasi sinyal

-Standard 0 ...+10V (A1)

• Kurva katup dikalibrasi di pabrik

Aplikasi:

Katup aliran proporsional 3Freez-1x banyak digunakan dalam sistem hidrolik, mesin konstruksi, mesin cetakan injeksi, mesin casting die, kontrol kimia/proses, dll. Model tahan ledakan juga dapat digunakan dalam peralatan otomatisasi di daerah berbahaya seperti minyak dan gas alam.

Fungsi dan bagian katup kontrol aliran proporsional 3freez-1x

Umum

Katup kontrol aliran proporsional tipe 3Freez dengan kontrol posisi dan elektronik on-board tersedia dalam ukuran nominal6 dan 10. Mereka digerakkan dengan menggunakan solenoid proporsional dengan transduser posisi induktif. Histeresis adalah <1 %.

Elektronik on-board dikalibrasi di pabrik dan mengaktifkan waktu respons yang cepat. Desain badan katup sedemikian rupa sehingga aliran residual mengalir melalui Port P.

Prinsip Dasar

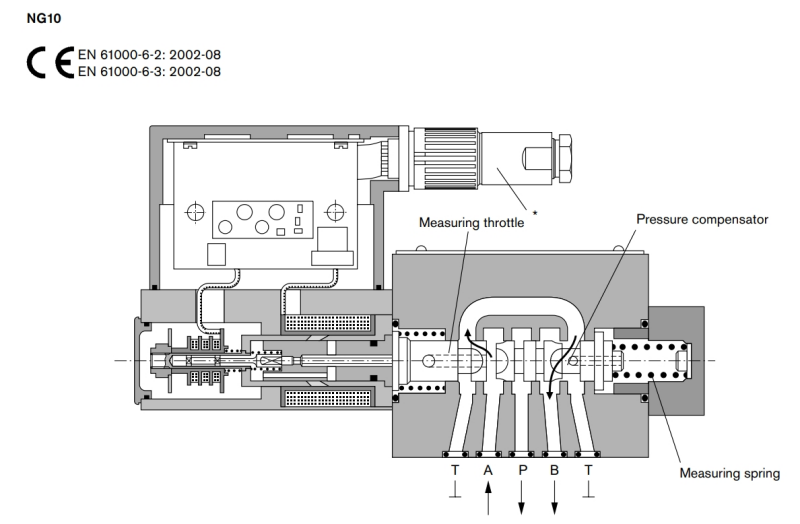

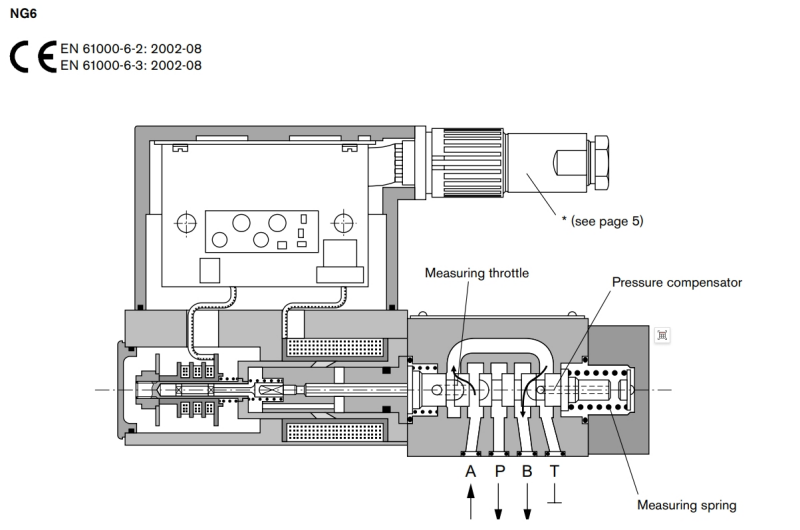

Untuk menyesuaikan laju aliran oli dari B, setpoint diatur dalam elektronik pemicu. Berdasarkan setpoint ini, elektronik mengontrol koil solenoid sebagai fungsi sinyal dari transduser posisi. Kontrol posisi memastikan histeresis yang sangat rendah. Pembukaan katup ditentukan oleh tepi pengukuran pada spool, dan kompensator tekanan terintegrasi membandingkan penurunan tekanan dengan menggunakan pegas pengukur 8-bar. Kompensator tekanan dengan pegas mengukur mengatur tekanan sebelum tepi pelambatan sesuai dengan rumus yang disederhanakan: "Tekanan beban ditambah gaya mengukur pegas". Dengan cara ini, penurunan tekanan di tepi pengukuran dipertahankan pada tingkat yang konstan.
