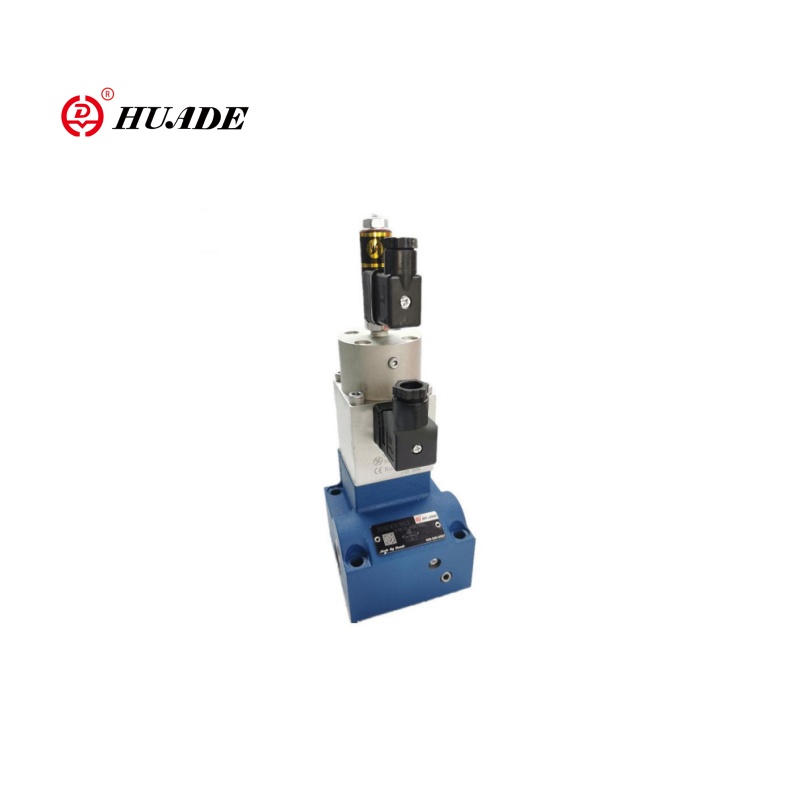

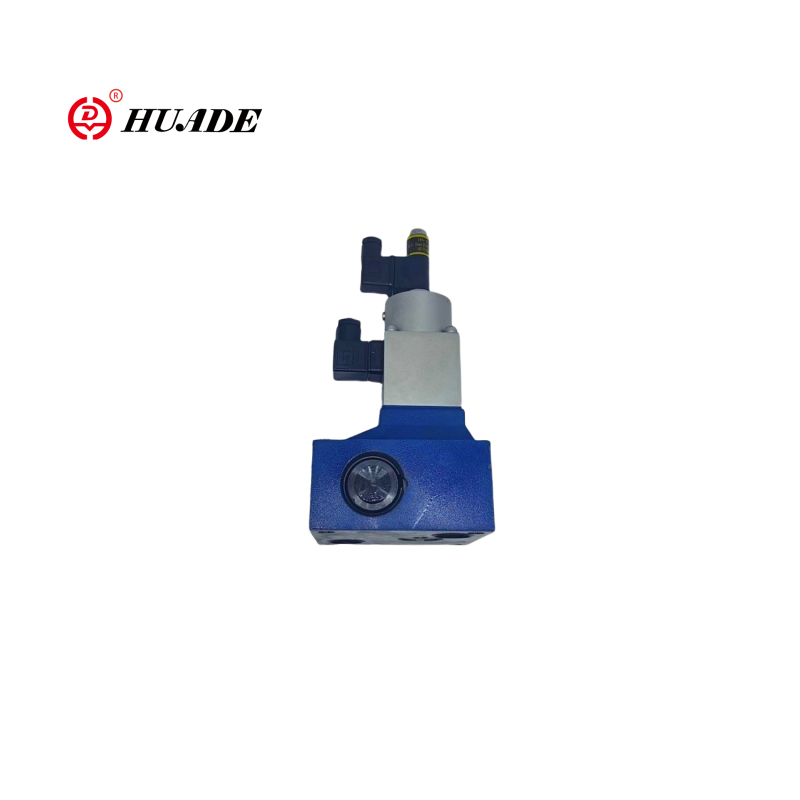

Katup Kontrol Aliran Proporsional 2FRE16

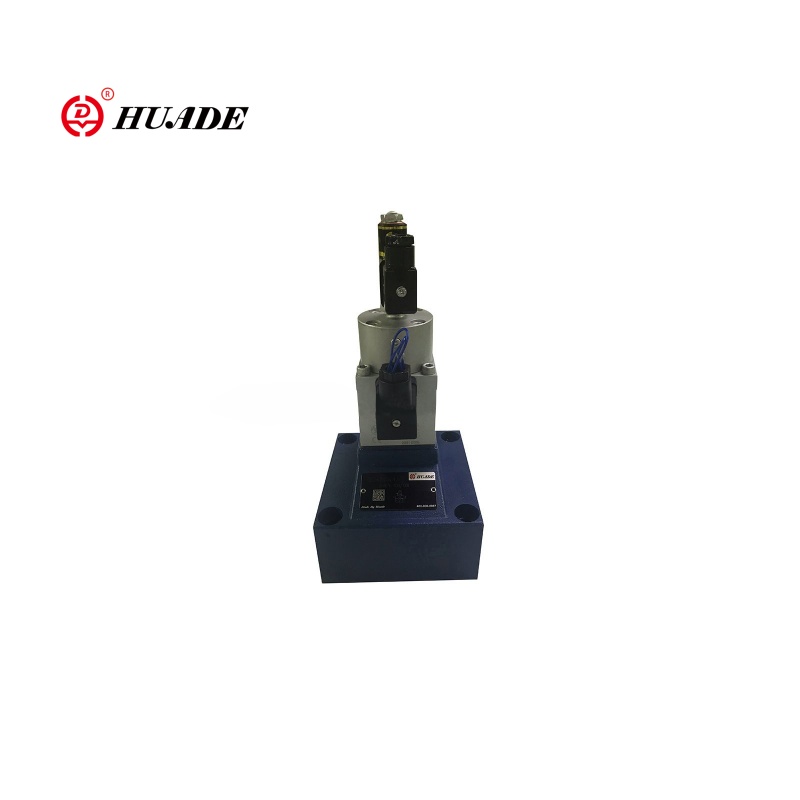

Katup kontrol aliran proporsional 2-arah 2FRE16 adalah katup kontrol aliran proporsional berkinerja tinggi, yang cocok untuk aplikasi di mana kecepatan aktuator hidrolik (silinder atau motor) perlu disesuaikan secara tepat. Dibandingkan dengan katup proporsional 2FRE10, Valve 2FRE16 memiliki diameter yang lebih besar, memungkinkan rentang aliran yang lebih tinggi. Dan katup proporsional 2FRE16 cocok untuk sistem hidrolik daya yang lebih tinggi.

Parameter Produk Katup Kontrol Aliran Proporsional 2FRE16

Hidrolik
Tekanan Operasi (MPA)	31.5
Diferensial tekanan minimum (MPA)	Ukuran 10	Ukuran 16
	0,3 ~ 0,8	0.6 ~ 1
Cairan tekanan	Minyak mineral (untuk segel NBR), ester fosfat (untuk segel FPM)
Rentang viskositas (mm2/S)	2.8 hingga 380
Kisaran suhu cairan tekanan (℃）	-20 hingga +70
Histeresis (%)	＜ ± 1Qmax
Pengulangan (%)	＜ 1 Qmax
Sampel spread (%)	＜ ± 2
Instalasi	opsional
Berat (kg)	6	8.3
Listrik
Jenis tegangan	DC 24V
Resistansi kumparan solenoid (Ω)	Nilai Dingin di 20 ℃ 10, Max Warm Nilai 13.9
Max. Kekuatan (VA)	50
Inductivity (MH)	6 sampai 8
Frekuensi Osilator (KHZ)	2.5
VT-5010S30 Permintaan Insulasi IP65	IP65

Fitur:Fitur Produk dan Penerapan Katup Kontrol Aliran Proporsional 2FRE16

▶ Katup dengan kompensator tekanan untuk kontrol kompensasi tekanan dari suatu aliran

▶ Aktuasi melalui solenoid proporsional

▶ Dengan umpan balik posisi listrik dari lubang kontrol

▶ Kumparan transduser posisi dapat dipindahkan secara aksial membuat penyesuaian titik nol dari lubang kontrol mudah, tanpa harus menyentuh elektronik (listrik-hidrolik)

Variasi sampel minimum katup dan penguat listrik VT 5004 (pesanan terpisah)

Aplikasi:

Katup kontrol aliran proporsional 2FRE16 banyak digunakan dalam sistem hidrolik industri berat, mesin teknik dan hidrolika seluler, metalurgi dan peralatan pertambangan.

Contoh Sistem Khas: Sirkuit Kontrol Excavator Bucket

PLC → Penguat Proporsional → 2FRE16 → Silinder Hidrolik

                    ↑

 Sensor tekanan (umpan balik loop tertutup)

Dengan menyesuaikan sinyal listrik input, pergerakan bucket dapat dipercepat/melambat untuk menghindari guncangan hidrolik.

Fungsi dan bagian katup kontrol aliran proporsional 2FRE16

Tipe 2FRE .. Katup kontrol aliran proporsional memiliki fungsi 2 arah. Mereka dapat, dari nilai perintah listrik yang diterapkan, mengatur aliran yang merupakan tekanan dan pada tingkat yang besar dikompensasi.

Mereka pada dasarnya terdiri dari perumahan (1), solenoid proporsional dengan transduser posisi induktif (2), mengukur lubang (3), kompensator tekanan (4), limiter stroke (5), serta katup pemeriksaan opsional (6).

Pengaturan aliran ditentukan (0 bis 100 %) pada potensiometer nilai perintah. Nilai perintah yang diterapkan, penyebab melalui penguat serta solenoid proporsional, penyesuaian lubang pengukuran (3). Posisi lubang pengukuran (3) diperoleh dengan transduser posisi. Setiap penyimpangan dari nilai perintah dikompensasi oleh kontrol umpan balik posisi.

Kompensator tekanan (4) menahan penurunan tekanan pada lubang pengukuran (3) pada nilai konstan. Aliran itu, oleh karena itu tekanan dikompensasi.

Penyimpangan suhu kecil dicapai karena desain lubang pengukuran. Pada nilai perintah 0 %, lubang pengukuran ditutup.

Dalam hal hilangnya daya atau istirahat kabel pada transduser posisi, lubang pengukuran ditutup. Dari nilai perintah 0 %, awal lompatan gratis dimungkinkan. Melalui dua jalur landai dalam penguat listrik dimungkinkan untuk menunda pembukaan dan penutupan lubang pengukuran.

Melalui katup periksa (6) aliran bebas dimungkinkan dari B ke A.

Strcture dari Katup Kontrol Aliran Proporsional 2FRE16

Simbol katup kontrol aliran proporsional 2FRE16
