Panduan Katup Kontrol Aliran Pneumatik

Ketika silinder pneumatik bergerak terlalu cepat atau mengalami kesulitan dengan gerakan stick-slip, solusinya biasanya terletak pada pemilihan dan pemasangan katup kontrol aliran yang tepat. Katup kontrol aliran pneumatik mengatur aliran udara terkompresi untuk mengontrol kecepatan aktuator, sehingga penting untuk sistem otomatis apa pun yang memerlukan pengaturan waktu gerakan yang tepat. Berbeda dengan katup hidrolik, katup ini harus menangani dinamika fluida kompresibel di mana rasio tekanan dan kondisi aliran sonik secara mendasar mengubah karakteristik kontrol.

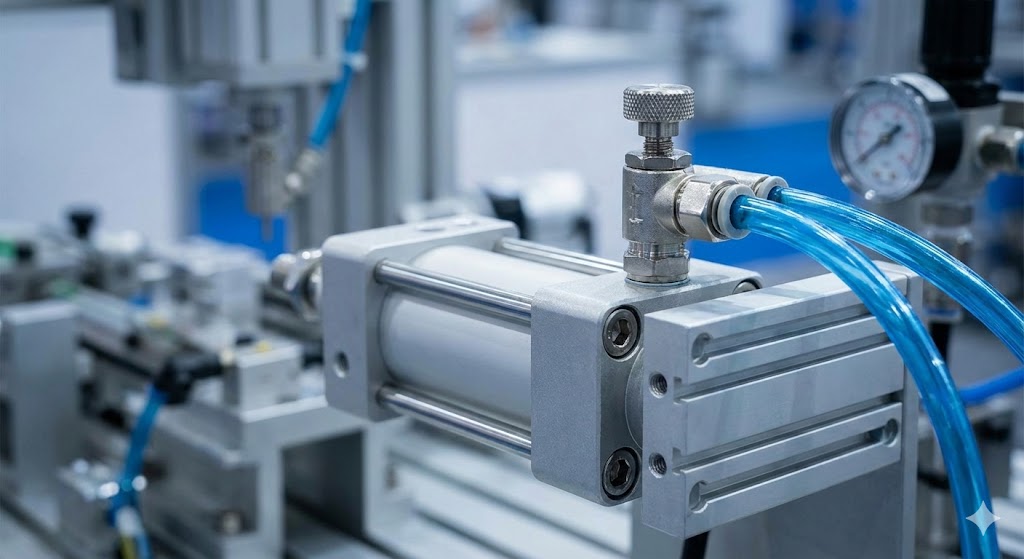

Cara Kerja Katup Kontrol Aliran Pneumatik

Fungsi dasarnya melibatkan pembuatan batasan variabel di jalur udara. Saat udara terkompresi melewati lubang yang menyempit, energi tekanan diubah menjadi energi kinetik, menghasilkan penurunan tekanan yang mengurangi laju aliran hilir. Namun udara bertekanan berperilaku berbeda dibandingkan cairan yang tidak dapat dimampatkan, sehingga menimbulkan kompleksitas yang memengaruhi stabilitas pengendalian.

Karakteristik Aliran Terkompresi

Ketika udara mengalir melalui suatu pembatasan, hubungan antara tekanan hulu ($P_1$) dan tekanan hilir ($P_2$) menentukan rezim aliran. Pada penurunan tekanan sedang, aliran meningkat sebanding dengan perbedaan tekanan. Namun, ketika rasio tekanan $P_2/P_1$ turun di bawah nilai kritis (biasanya sekitar 0,528 untuk udara), kecepatan aliran di tenggorokan mencapai kecepatan sonik lokal. Kondisi ini, yang disebut aliran tersedak atau aliran sonik, mewakili batas mendasar.

Dalam aliran tersedak, pengurangan tekanan hilir tidak lagi meningkatkan laju aliran massa. Alirannya secara efektif telah "memaksimalkan" kecepatan suara melalui ukuran lubang tersebut. Fenomena fisik ini memberikan stabilitas yang melekat pada sistem pneumatik.

Standar Peringkat Aliran ISO 6358

Nilai Cv hidraulik tradisional tidak cocok untuk aplikasi pneumatik karena didasarkan pada aliran air yang tidak dapat dimampatkan. Standar ISO 6358 membahas hal ini dengan dua parameter:

• Konduktansi sonik (C):Kapasitas aliran maksimum pada kondisi tersedak, dinyatakan dalam dm³/(s·bar).
• Rasio tekanan kritis (b):Titik transisi antara aliran subsonik dan sonik (biasanya 0,2 hingga 0,5).

Persamaan aliran berdasarkan parameter tersebut adalah:

Untuk aliran tersendat ketika $P_2/P_1 \le b$:

$$ Q = C \cdot P_1 \cdot K_t $$

Untuk aliran subsonik ketika $P_2/P_1 > b$:

$$ Q = C \cdot P_1 \cdot K_t \cdot \sqrt{1 - \kiri(\frac{\frac{P_2}{P_1} - b}{1 - b}\kanan)^2} $$

Dimana $K_t$ adalah faktor koreksi suhu.

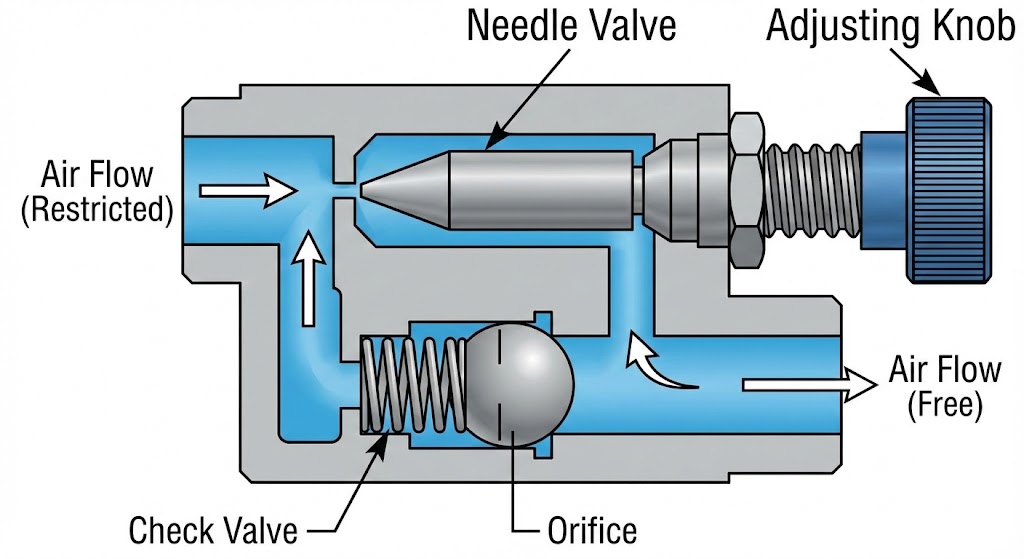

Konstruksi dan Komponen Internal

Pengontrol kecepatan tipikal menggabungkan dua fungsi dalam satu bodi kompak: katup pelambatan dan katup periksa arah.

Bahan Badan Katup:Seleksi tergantung pada lingkungan. Kuningan dengan pelapisan nikel memenuhi kebutuhan umum pabrik, sedangkan aluminium anodisasi mengurangi bobot. Baja tahan karat (304/316) sangat penting untuk area pencucian, dan plastik rekayasa (PBT) menawarkan solusi ringan yang hemat biaya.

Desain Katup Jarum:Desain berkualitas tinggi menggunakan ulir dengan nada halus (10-15 rotasi) untuk kontrol presisi dalam kisaran 10-50 mm/s. Sudut lancip mempengaruhi kurva karakteristik—kemiringan linier memberikan perubahan proporsional, sedangkan persentase lancip yang sama menawarkan kontrol yang lebih baik pada bukaan rendah.

Konfigurasi Katup Periksa:Katup periksa terintegrasi memungkinkan aliran bebas secara terbalik. Jenis segel bibir kompak tetapi mungkin bocor pada tekanan rendah; jenis bola atau si kecil memberikan penutup yang lebih rapat tetapi membutuhkan lebih banyak ruang.

Strategi Pengendalian Meter-In vs Meter-Out

Posisi instalasi pada dasarnya mempengaruhi perilaku sistem. Perbedaan ini menyebabkan lebih banyak masalah lapangan dibandingkan aspek lain dari kontrol aliran pneumatik.

Kontrol Meter-Out (Pembatasan Pembuangan)

Dalam konfigurasi ini, katup periksa memungkinkan aliran bebas ke dalam silinder sementara jarum membatasi udara buangan yang keluar dari ruang sebaliknya. Prinsip kerjanya menciptakan bantalan tekanan. Saat piston bergerak, udara buangan menciptakan tekanan balik, meningkatkan kekakuan dan mencegah stick-slip.

Kontrol Meter-In (Pembatasan Pasokan)

Di sini jarum membatasi udara masuk sementara ventilasi buang bebas. Hal ini sering menyebabkan gerakan tidak stabil ("menyentak") karena tekanan ruang suplai turun ketika volume meningkat, menyebabkan piston terhenti hingga tekanan kembali normal.

Perbandingan Karakteristik Pengendalian

Ciri	Meter-Out (Knalpot)	Meter-In (Pasokan)
Kehalusan Gerakan	Sangat baik (mencegah stick-slip)	Buruk (cenderung menyentak)
Penanganan Beban	Redaman yang baik untuk beban yang berlebihan	Risiko melarikan diri dengan beban gravitasi
Stabilitas Kecepatan	Tinggi (efek bantalan)	Variabel (tergantung persediaan)
Aplikasi Terbaik	Silinder kerja ganda	Silinder kerja tunggal

Proses Pemilihan dan Pengukuran Katup

Ukuran yang tepat mencegah katup berukuran terlalu kecil yang membatasi gaya aktuator dan katup berukuran terlalu besar yang mengorbankan resolusi kontrol kecepatan.

Mulailah dengan menghitung aliran yang dibutuhkan berdasarkan spesifikasi silinder:

$$ Q = \frac{A \cdot L \cdot 60}{t} $$

Dimana $A$ adalah luas piston (cm²), $L$ adalah panjang langkah (cm), dan $t$ adalah waktu langkah (detik).

Penurunan Tekanan:Batasi penurunan tekanan melintasi katup hingga 0,5-1,0 bar pada aliran terukur. Tetesan yang lebih tinggi membuang-buang energi; penurunan yang sangat rendah menunjukkan katup berukuran besar dengan resolusi yang buruk.

Instalasi dan Pemecahan Masalah

Pasang katup pengatur aliran sedekat mungkin dengan lubang silinder. Jalur pipa yang panjang menciptakan volume kompresibel yang bertindak sebagai pegas udara, sehingga menurunkan respons.

Penyesuaian Awal:Mulailah dengan jarum terbuka 3-4 putaran. Jika terjadi selip, verifikasi kontrol meteran. Jika gerakan terlalu cepat, tutup secara bertahap sebanyak seperempat putaran.

Skenario Pemecahan Masalah Umum

Gejala	Kemungkinan Penyebabnya	Larutan
Gerakan dendeng (stick-slip)	Kontrol meteran pada silinder kerja ganda	Konfigurasikan ulang ke meter-out
Kecepatan berubah di tengah pukulan	Fluktuasi tekanan pasokan	Pasang regulator khusus
Tidak ada kontrol kecepatan	Kontaminasi atau jarum patah	Periksa filter; ganti katup
Silinder melayang setelah berhenti	Periksa kebocoran internal katup	Ganti katup; memeriksa kontaminasi

Pemeliharaan dan Kehidupan Pelayanan

Katup kontrol aliran pneumatik memenuhi syarat sebagai komponen dengan perawatan rendah, namun pemeriksaan rutin mencegah kegagalan yang tidak terduga.

Seiring berkembangnya sistem industri, kontrol aliran pneumatik beradaptasi dengan menggabungkan sensor dan konektivitas jaringan. Meskipun aktuator listrik baru menawarkan presisi, pneumatik tetap unggul untuk aplikasi kecepatan tinggi, langkah pendek, atmosfer yang mudah meledak, dan lingkungan pencucian yang memerlukan toleransi beban berlebih yang kuat.
