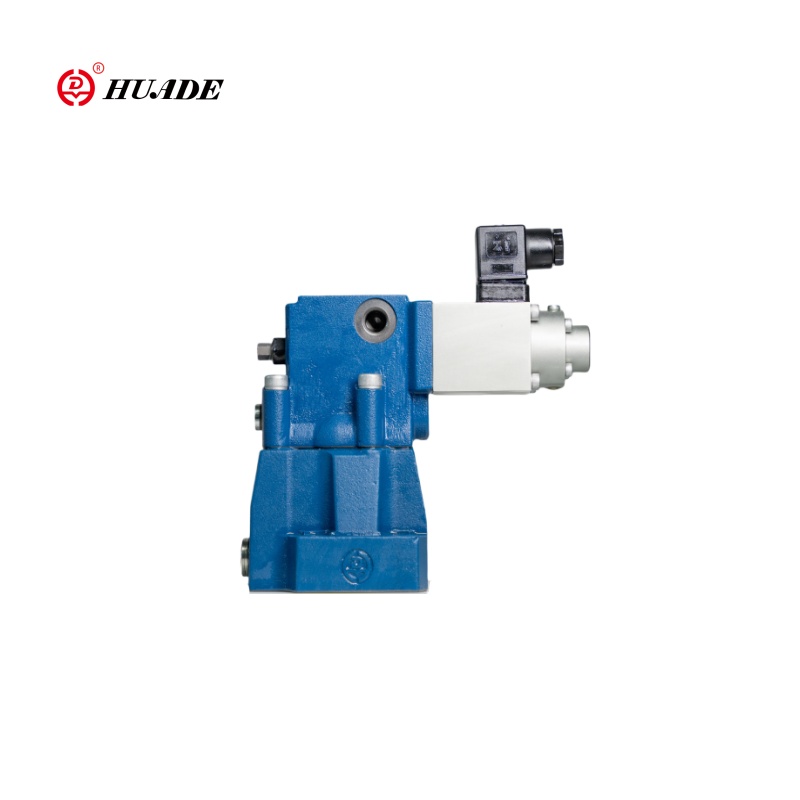

Katup pereduksi tekanan proporsional Seri DBE dapat dengan lancar mengatur tekanan sistem melalui pengoperasian solenoid proporsional, memenuhi persyaratan kerja yang berbeda. Karakteristik produk ini termasuk kontrol yang tepat, stabilitas dan keandalan, dan mudah dipelihara. DBE pereduksi tekanan proporsional tersedia dalam berbagai model dan spesifikasi untuk memenuhi berbagai kebutuhan. Sebagai contoh, Huade Hydraulic menghasilkan model seperti DBE10-30B/315YMDREM dan DBE20-30B/200XYM PROPORTIONAL PENGEMBALIAN Katup, yang memiliki rentang tekanan kerja yang berbeda dan karakteristik aliran, yang memungkinkan pengguna untuk memilih sesuai dengan kebutuhan mereka.
| Data hidrolik | ||||
| Max. Port tekanan operasi A. B dan X (MPA) | 31.5 | |||
| Tekanan balik (MPA) | Port y, terpisah dan pada tekanan nol untuk tangki | |||
| Max. Tekanan yang dapat diatur (MPA) | 5. 10. 20. 31.5 Sama seperti Tahap Tekanan | |||
| Min. Tekanan yang dapat diatur (MPA) | Lihat kurva karakteristik | |||
| Max. Keselamatan Tekanan (MPA) | tekanan yang dapat diatur | |||
| 5 | 10 | 20 | 31.5 | |
| 1To 62 | 1To 122 | 1 hingga 222 | 1To 342 | |
| Max. aliran (l/mnt) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Pilot Flow (L/Min) | 0,7 hingga 2 | |||
| Linearitas (%) | ± 3,5 | |||
| Pengulangan (%) | <± 2 | |||
| Variasi khas (%) | <± 2 maks. tekanan | |||
| Histeresis (%) | Dengan lonjakan ± 1,5 dari max. tekanan. | |||
| Waktu switching | 30 hingga 150 | |||
| Cairan tekanan | Minyak mineral (untuk segel NBR), ester fosfat (untuk segel FPM) | |||
| Rentang viskositas (mm2/s) | 2.8 hingga 380 | |||
| Kisaran suhu cairan tekanan (℃) | -20 hingga+70 | |||
| Tingkat kontaminasi (μm) | ≤20 (Rekomendasi 10) | |||
| Data teknis listrik | |
| Penguat | VT-200G40 disediakan dengan katup bersama |
| Tegangan suplai | Dc |
| Min.Control Current (A) | 0.1 |
| Max.Control Currenl (A) | 0.8 |
| Resistensi kumparan （Ω） | Nilai dingin pada 20 ℃ adalah 19,5; Nilai Max.wam adalah 28.8 |
| Kisaran suhu cairan tekanan (℃) | +50 |
| Keadaan kerja | Melanjutkan |
| Perlindungan katup | IP65 |
| Koneksi listrik | steker |
Fitur:
▶ Untuk pemasangan subplate
▶ Terkendala dalam blok
▶ Opsional Tambahan Tekanan Maksimum Tambahan dengan menggunakan katup kontrol pilot yang dimuat pegas
▶ Katup dan kontrol elektronik membentuk satu sumber
Aplikasi:
Katup pelepas tekanan proporsional Seri DBE banyak digunakan dalam berbagai sistem hidrolik yang membutuhkan kontrol tekanan yang tepat, seperti mesin konstruksi, peralatan metalurgi, pembuatan kapal, dan bidang lainnya. Mereka memainkan peran penting dalam bidang -bidang ini, meningkatkan stabilitas dan keandalan sistem.

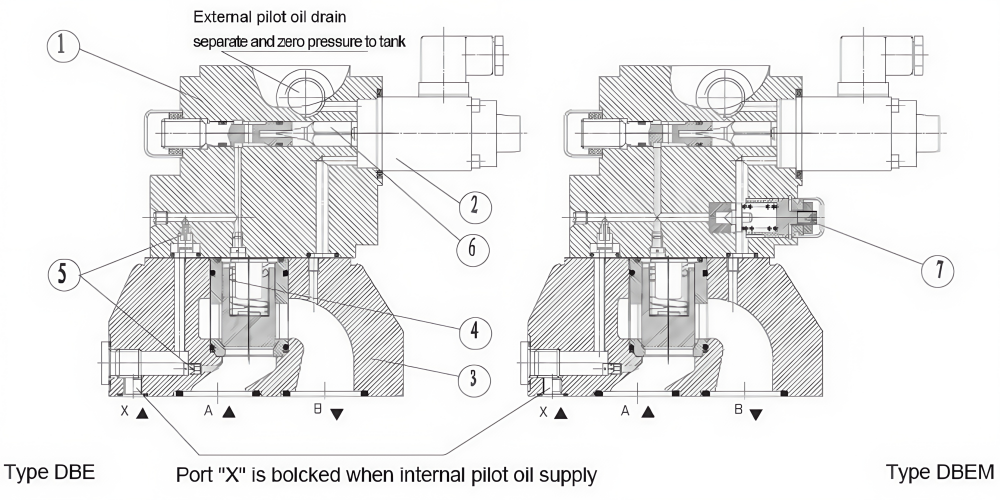

Katup ini pada dasarnya terdiri dari katup kontrol pilot (1) dengan solenoid proporsional (2) dan katup utama (3) dengan insert spool utama (4).
Ketik DBE:
Penyesuaian tekanan adalah nilai perintah tergantung melalui solenoid proporsional (2). Tekanan yang ada di port A bertindak di bagian bawah gulungan utama (4). Pada saat yang sama tekanan ini bekerja pada sisi pegas yang dimuat dari spool utama (4) melalui lubang (5). Kekuatan hidrolik bertindak pada Poppet Pilot (6). Ketika gaya hidrolik over datang, gaya solenoid maka uji coba (6) terbuka. Karena fakta bahwa minyak pilot sekarang dapat mengalir ke tangki melalui pelabuhan, penurunan tekanan terjadi pada spool utama (4) yang bertindak pada spool utama dan mengangkatnya melawan kekuatan pegas kembali. Koneksi dari A ke B dibuka dan tidak ada lagi peningkatan tekanan
Struktur Katup pelepas tekanan proporsional dbe
