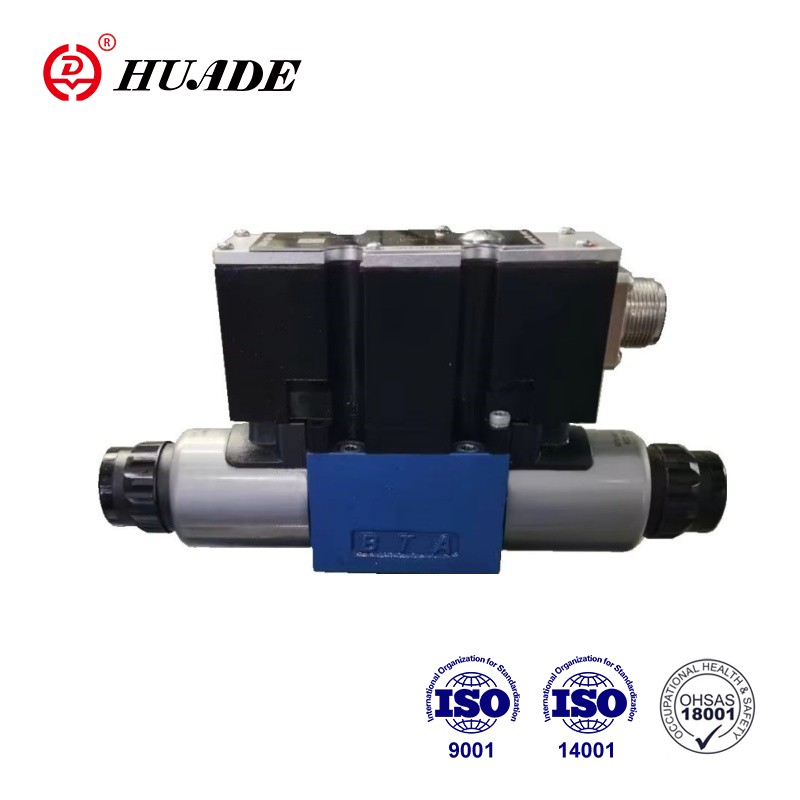

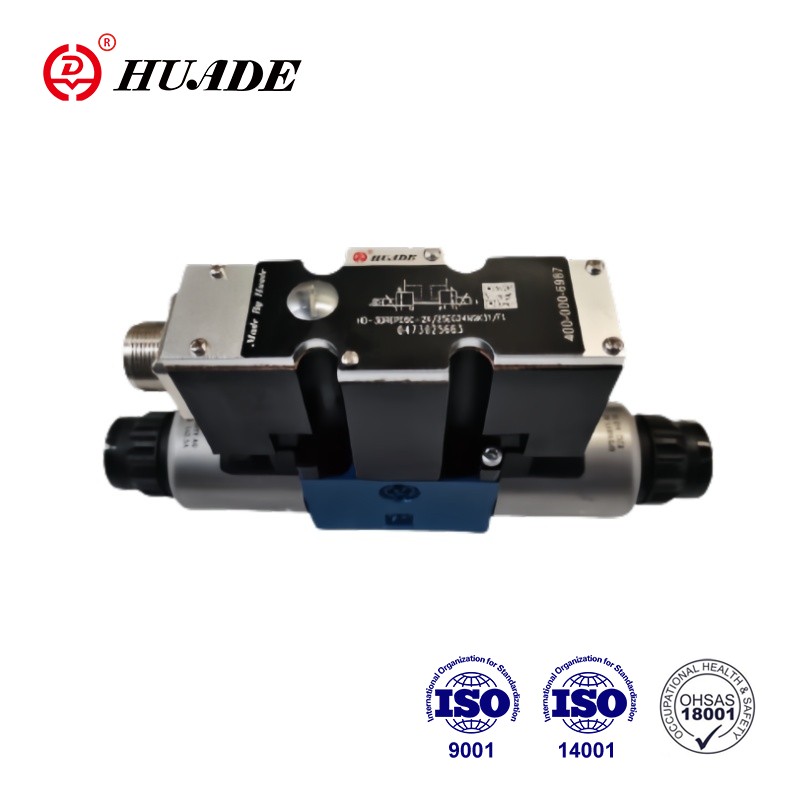

Dibandingkan dengan katup pengurang tekanan proporsional 3DREPE6-2X, katup pengurang tekanan proporsional 3DREPE6E-2X memiliki tampilan dan prinsip yang serupa, tetapi perbedaannya adalah ia memiliki amplifier dan antarmuka A1 bawaan. Solenoida dikontrol secara opsional melalui elektronik kontrol terintegrasi. 3DREPE6E-2X Huade dan Rexroth menggunakan standar kualitas yang sama. Performanya bisa menandingi Rexroth.
| Hidrolik | |||
| Jenis katup | HD-3DREP | HD-3DREPE | |
| Kisaran tekanan operasi MPa | Pelabuhan P | 2 hingga 10 untuk tahap tekanan 1.6 | |
| 3 hingga 10 untuk tahap tekanan 2.5 | |||
| 5 hingga 10 untuk tahap tekanan 4.5 | |||
| Pelabuhan T | 0 hingga 3 | ||
| Aliran maks L/mnt | 15(△p=5MPa) | ||
| Kehalusan filter (μm) | ≤20 (sebaiknya≤10) | ||
| Histeresis (%) | ≤5 | ||
| Akurasi pengulangan (%) | ≤1 | ||
| Sensitivitas respons (%) | ≤0,5 | ||
| Cairan bertekanan | Minyak mineral, atau ester fosfat | ||
| Kisaran viskositas mm2/S | 20~ 380 | ||
| Kisaran suhu fluida tekanan ( ℃) | -20~+80 | ||
| Berat (Kg) | 2 | 2.2 | |
| Listrik | |||
| Data kelistrikan, solenoid | |||
| Jenis katup | HD-3DREP | HD-3DREPE | |
| Jenis tegangan | DC | DC | |
| Tegangan nominal (V) | 24 | ||
| Arus Maks (A) | 1.5 | 2.5 | |
| Resistansi kumparan solenoid (Ω) | Nilai dingin pada 20℃ | 4.8 | 2 |
| Nilai maks.hangat | 7.2 | 3 | |
| Tugas (%) | 100 | ||
| Suhu koil ℃ | hingga 150 | ||
| Perlindungan | IP65 | ||
| Listrik, kontrol elektronik | |||
| Penguat | HD-VT-VSPA2-50-1X/T1 (Dengan 1 waktu ramp) | elektronik kontrol terintegrasi | |
| HD-VT-VSPA2-50-1X/T5 (Dengan 5 waktu ramp) | |||
| Tegangan suplai | Tegangan nominal VDC | 24 | |
| Nilai batas bawah V | 19 | ||
| Nilai batas atas V | 35 | ||
| konsumsi saat ini | Imax A | 1.8 | |
| Arus impuls A | 4 | ||
Fitur:
▶ Katup proporsional yang dikontrol langsung untuk mengontrol tekanan dan arah aliran
▶Digerakkan melalui solenoida proporsional dengan ulir tengah dan koil yang dapat dilepas
▶ Penggantian tangan, opsional
▶Spul kontrol berpusat pegas
▶Tipe HD-3DREPE dengan elektronik terintegrasi, antarmuka A1
▶Elektronik kontrol eksternal untuk tipe HD-3DREP:
▶Penguat analog tipe HD-VT-VSPA2-50-1X/...dalam format Eurocard
▶Penguat digital tipe HD-VT-VSPD-1-1X/. ..dalam format Eurocard
▶Penguat listrik tipe HD-VT-11118 dengan desain modular
▶ Katup dan kontrol proporsional elektronik dari satu sumber
Aplikasi:
Katup pengurang tekanan proporsional 3DREP6E-2X banyak digunakan dalam kontrol otomatis sistem hidrolik di berbagai industri seperti peralatan mesin, industri ringan, metalurgi, dan sebagainya.
Katup pengurang tekanan 3 arah tipe 3DREP6-2X...digerakkan langsung oleh solenoida proporsional. Mereka mengubah sinyal masukan listrik menjadi sinyal keluaran tekanan proporsional. Solenoida proporsional adalah solenoid DC pin basah yang dapat dikontrol dengan ulir tengah dan koil yang dapat dilepas. Solenoida dikontrol secara opsional melalui elektronik kontrol eksternal (tipe 3DREP-2X) atau dengan elektronik kontrol terintegrasi (tipe 3DREPE-2X).
Katup ini terutama terdiri dari: solenoida (5 dan 6), housing (1), spool kontrol (2) dengan spool pengukur tekanan (3 dan 4) dan elektronik katup terintegrasi opsional (7).
Dengan solenoida (5 dan 6) yang tidak diberi energi, spool kontrol (2) ditahan di posisi tengahnya oleh pegas kompresi. Kumparan kontrol (2) digerakkan secara langsung ketika salah satu solenoid diberi energi.
Misalnya. dengan memberi energi pada solenoid (5):spool pengukur tekanan(3)dan spool kontrol(2)bergerak ke kanan sebanding dengan sinyal input listrik. Sambungan dari P ke B dan A ke T melalui penampang bentuk lubang dengan karakteristik aliran progresif.
De-energisasi solenoid (5):spool kontrol(2) dikembalikan ke posisi tengahnya oleh pegas kompresi. Pada posisi tengah sambungan A dan B ke T dibuka, sehingga fluida bertekanan dapat leluasa mengalir ke tangki. Opsional hand override (9 atau 10), memungkinkan untuk menggerakkan spool kontrol (2) tanpa memberi energi pada solenoid.
Fungsi katup 2 posisi versi ini pada dasarnya sama dengan katup dengan 3 posisi peralihan.
Namun katup 2 posisi hanya dilengkapi dengan solenoid 5 atau 6. Sebuah sumbat (11) dipasang sebagai pengganti solenoid kedua.
Simbol Katup Pengurang Tekanan Proporsional 3DREP6E-2X
Digunakan bersama dengan katup proporsional lainnya
Paket Katup Kombinasi
