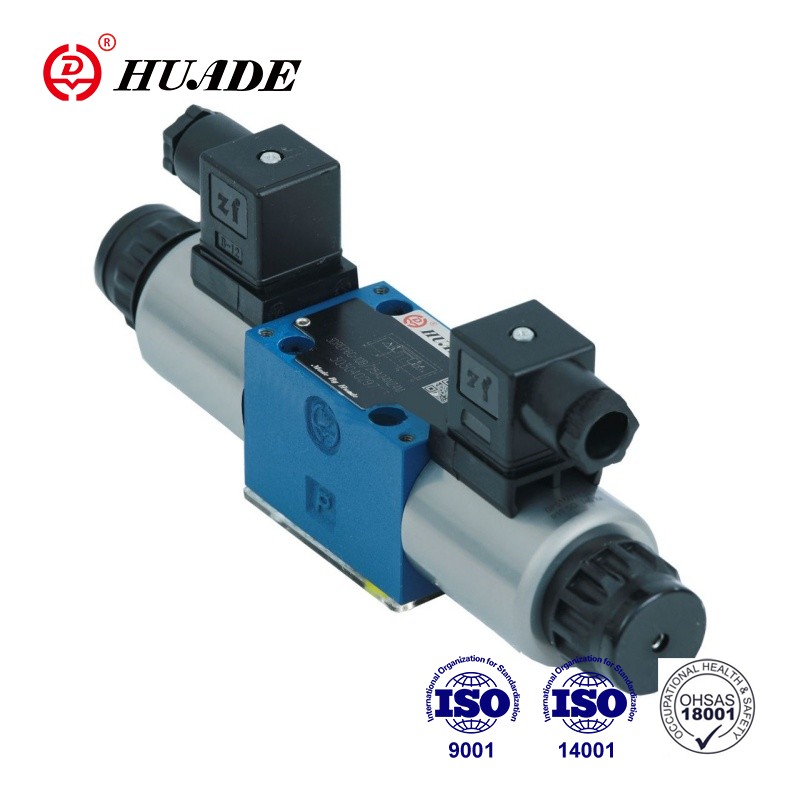

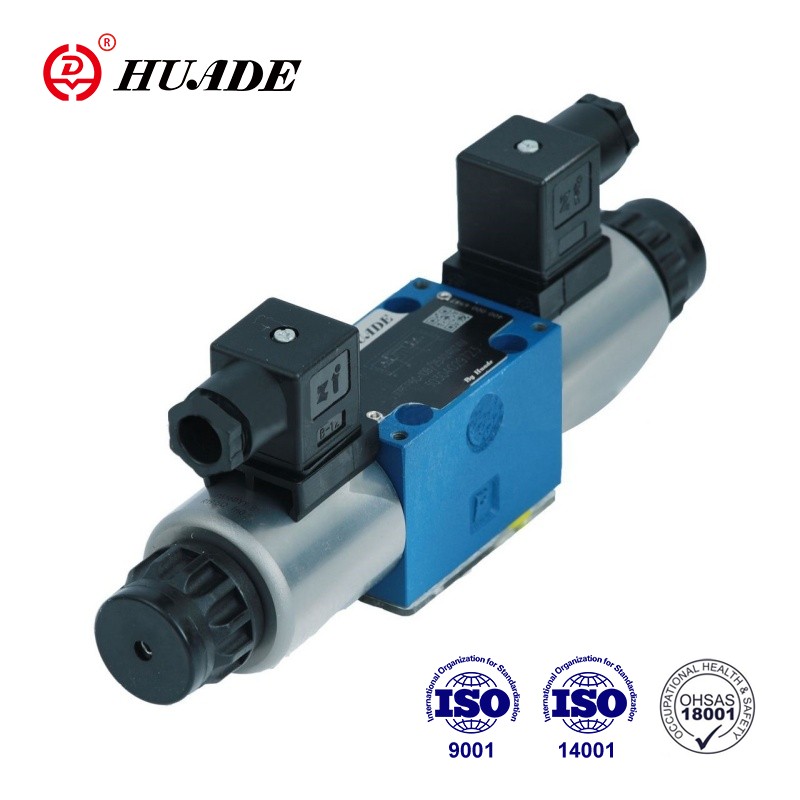

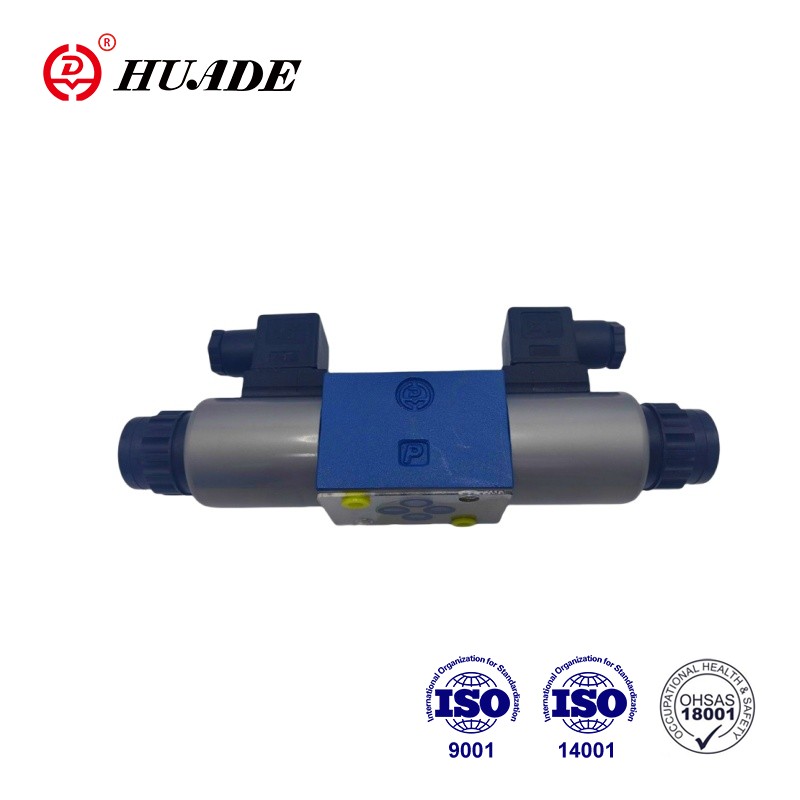

Katup pengurang tekanan proporsional tiga arah 3DREP 6C memiliki keunggulan kecepatan respons yang cepat, akurasi kontrol yang tinggi, dan stabilitas yang baik. Pada saat yang sama, ia memiliki struktur yang kompak dan mudah dipasang serta dirawat. Selama penggunaan, katup pengurang tekanan harus diperiksa dan dirawat secara teratur untuk memastikan pengoperasian normal dan memperpanjang masa pakainya.
| Hidrolik | ||
| Tekanan operasi (MPa) | Pelabuhan P | 10, jika kelebihan 10, lalu pasang katup, ketik ZDR6DP..-30B/...di port input |
| Pelabuhan T | 3 | |
| Aliran Maks (L/mnt) | 15(∆p=5MPa) | |
| Tingkat kontaminasi (um) | Filter rekomendasi dengan tingkat retensi minimum β10≥ 75 | |
| Histeresis (%) | ≤3 | |
| Akurasi pengulangan (%) | ≤1 | |
| Sensitivitas respons (%) | ≤1 | |
| Rentang pembalikan (%) | ≤1 | |
| Cairan bertekanan | Minyak mineral (untuk segel NBR), Ester fosfat (untuk segel FPM) | |
| Kisaran viskositas (mm2/S) | 2,8 hingga 380 | |
| Kisaran suhu fluida bertekanan (°C) | -20 hingga +70 | |
| Instalasi | opsional, sebaiknya horizontal | |
| Berat (kg) | Tipe C:2.6;tipe A.B:1.5 | |
| Listrik, solenoid | ||
| Tegangan suplai | DC24V | |
| Arus nominal per solenoid (A) | 0.8 | |
| Arus maks per solenoid (A) | ≤0,02 | |
| Resistansi kumparan solenoid (Ω) | Nilai dingin pada 20°C | 19.5 |
| Maks. nilai hangat | 28.8 | |
| Keadaan kerja | kontinu | |
| Suhu kondisi (°C) | ~+50 | |
| Suhu kumparan (°C) | ~+150 | |
| Perlindungan terhadap DIN40 050 | IP65 | |
| Sambungan listrik | 3DREP | dengan konektor komponen ke konektor plug-in DIN43650-AM2 ke DIN 43 650-AF2/Pg11 |
| 3DREPE | dengan konektor komponen ke konektor plug-in E DIN43563-AM6-3 E DIN43563-BF6-3/Pg11 | |
Fitur:
▶Katup proporsional yang dikontrol langsung untuk mengontrol tekanan dan arah aliran
▶Digerakkan melalui solenoida proporsional dengan ulir tengah dan koil yang dapat dilepas
▶Spul kontrol berpusat pegas
Aplikasi:
Katup pengurang tekanan proporsional tiga arah 3DREP 6C banyak digunakan dalam pasokan air kebakaran, sistem pemadam kebakaran sprinkler otomatis dan berbagai peralatan hidrolik, sistem hidrolik dan mesin hidrolik.
◆Desain:
Katup terutama terdiri dari:
◆Fungsi:
Dengan solenoid (1 dan 2) yang tidak diberi energi, spool kontrol (5) ditahan pada posisi tengahnya oleh pegas kompresi.
Kumparan kontrol (2) digerakkan secara langsung ketika salah satu solenoid diberi energi.
Misalnya. dengan memberi energi pada solenoid "a" (1)
→Spool pengukur tekanan (5) dan spool kontrol (4) bergerak ke kanan sebanding dengan sinyal input listrik.
→Hubungan dari P ke B dan A ke T melalui penampang bentuk lubang dengan karakteristik aliran progresif
◆De-energisasi solenoid (1)
→Spool kontrol (4) dikembalikan ke posisi tengahnya oleh pegas kompresi
Pada posisi tengah sambungan A dan B ke T terbuka, sehingga fluida bertekanan dapat leluasa mengalir ke tangki. Opsi penggantian tangan memungkinkan untuk menggerakkan spool kontrol (4) tanpa memberi energi pada solenoid.
●Perhatian!
Penggunaan hand override yang tidak disengaja dapat menyebabkan pergerakan mesin tidak terkendali!
Struktur Katup Pengurang Tekanan Proporsional 3DREP 6C
Simbol Katup Pengurang Tekanan Proporsional 3DREP 6C
