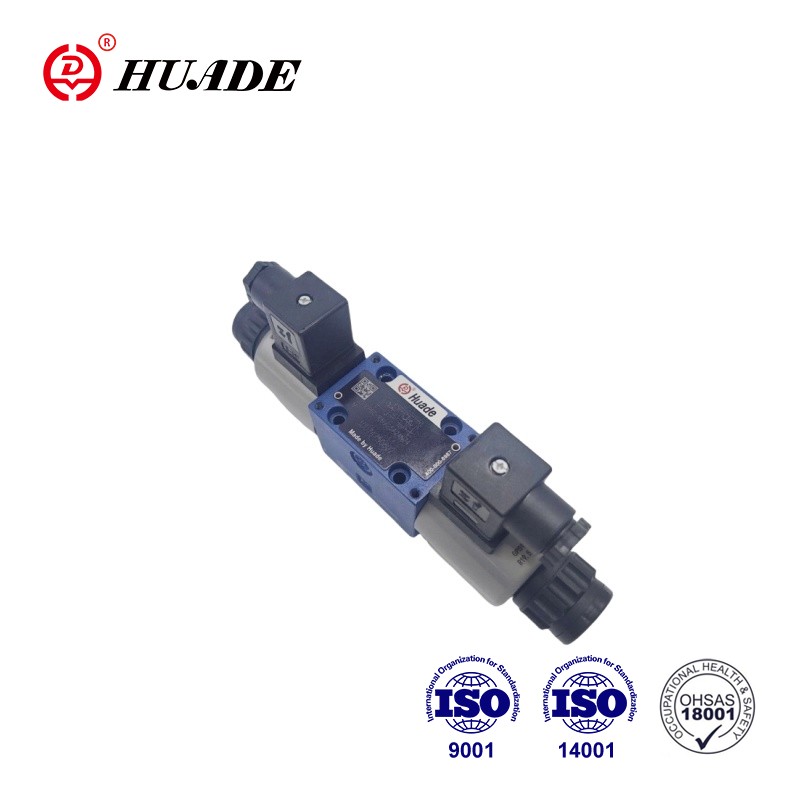

Katup pereduksi tekanan proporsional tiga arah 3drep 6a dapat secara akurat menyesuaikan tekanan output sesuai dengan perubahan sinyal input untuk memenuhi persyaratan tekanan dalam proses produksi. Pada saat yang sama, kinerja stabil 3Drep 6A juga memastikan kesinambungan dan keamanan proses produksi.
| Hidrolik | ||
| Tekanan Operasi (MPA) | Port p | 10, jika kelebihan 10, lalu pasang katup, ketik zdr6dp ..- 30b/... di port input |
| Port t | 3 | |
| Max.flow (l/mnt) | 15 (∆P = 5MPA) | |
| Tingkat kontaminasi (um) | Rekomendasi filter dengan tingkat retensi minimum β10≥ 75 | |
| Histeresis (%) | ≤3 | |
| Akurasi pengulangan (%) | ≤1 | |
| Sensitivitas respons (%) | ≤1 | |
| Rentang pembalikan (%) | ≤1 | |
| Cairan tekanan | Minyak mineral (untuk segel NBR), ester fosfat (untuk segel FPM) | |
| Kisaran viskositas (mm2/S) | 2.8 hingga 380 | |
| Kisaran suhu cairan tekanan (° C) | -20 hingga +70 | |
| Instalasi | opsional, lebih disukai horizontal | |
| Berat (kg) | Tipe C: 2.6; Tipe A.B: 1.5 | |
| Listrik, Solenoid | ||
| Tegangan suplai | DC24V | |
| Arus nominal per solenoid (a) | 0.8 | |
| Max.Current per solenoid (a) | ≤0.02 | |
| Resistensi kumparan solenoid (Ω) | Nilai dingin pada 20 ° C | 19.5 |
| Max. nilai hangat | 28.8 | |
| Keadaan kerja | kontinu | |
| Suhu kondisi (° C) | ~+50 | |
| Suhu kumparan (° C) | ~+150 | |
| Perlindungan ke DIN40 050 | IP65 | |
| Koneksi listrik | 3drep | dengan steker komponen ke konektor plug-in DIN43650-AM2 ke DIN 43 650-AF2/PG11 |
| 3drepe | dengan plug component ke e din43563-am6-3 konektor plug-in e din43563-bf6-3/pg11 | |
Fitur:
▶ Katup proporsional yang dikontrol langsung untuk kontrol tekanan dan arah aliran
▶ Diaktifkan melalui solenoida proporsional dengan benang sentral dan koil yang dapat dilepas
▶ Spool kontrol berpusat musim semi
Aplikasi:
Katup pereduksi tekanan proporsional tiga arah 3drep 6a banyak digunakan di bidang industri, sistem hidrolik mekanik seluler, meja kerja dan peralatan kelas atas lainnya.
Jenis katup pereduksi 3 arah tipe 3drep 6. secara langsung digerakkan oleh solenoida proporsional. Mereka mengubah sinyal input listrik menjadi sinyal output tekanan proporsional.
Solenoida proporsional adalah solenoid DC pin basah yang dapat dikendalikan dengan benang sentral dan koil yang dapat dilepas. Solenoida dikontrol secara opsional melalui elektronik kontrol eksternal.
◆Desain:
Katup ini terutama terdiri dari:
◆Fungsi:
Dengan solenoida (1 dan 2) tidak berenergisi, spool kontrol (5) diadakan di posisi tengahnya dengan pegas kompresi.
Gulungan kontrol (2) secara langsung digerakkan ketika salah satu solenoid diberi energi.
Misalnya. dengan memberi energi solenoid "A" (1)
→ Gulungan pengukur tekanan (5) dan spool kontrol (4) bergerak ke kanan sebanding dengan sinyal input listrik.
→ Koneksi dari P ke B dan A ke T adalah melalui penampang bentuk lubang dengan karakteristik aliran progresif
◆DE-ENGISASI SOLENOID (1)
→ spool kontrol (4) dikembalikan ke posisi tengahnya dengan pegas kompresi
Di posisi tengah koneksi A dan B ke T terbuka, oleh karena itu, cairan tekanan dapat dengan bebas mengalir ke tangki. Entrides tangan opsional dimungkinkan dimungkinkan untuk memindahkan spool kontrol (4) tanpa memberi energi solenoid.
●Perhatian!
Penggunaan override tangan yang tidak diinginkan dapat menyebabkan gerakan mesin yang tidak terkendali!
Simbol katup pereduksi tekanan proporsional 3drep 6a
