Dalam dunia sistem kendali fluida, presisi dan keandalan adalah yang terpenting. Baik Anda bekerja di otomasi industri, sistem hidrolik, atau aplikasi pneumatik, kemampuan untuk mengontrol laju aliran dengan akurasi luar biasa dapat membuat perbedaan antara kinerja optimal dan kegagalan sistem. Di sinilah katup aliran proporsional berperan, berfungsi sebagai perangkat kontrol canggih yang telah merevolusi cara para insinyur mendekati manajemen fluida.
Memahami Dasar-dasarnya

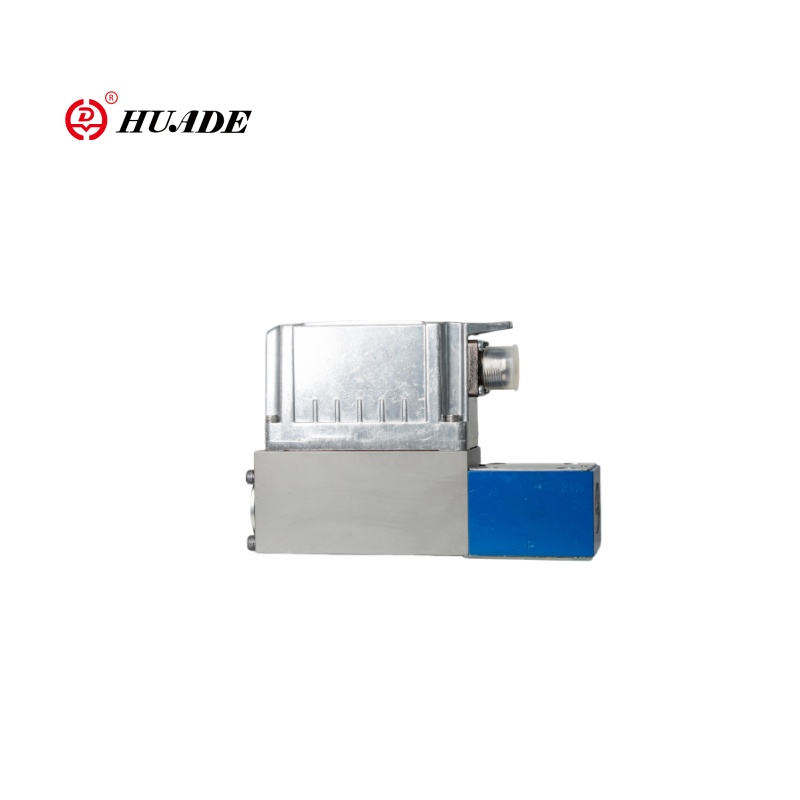

A katup aliran proporsional (senikatup proporsionalkeluarga) adalah jenis katup kontrol canggih yang mengatur laju aliran fluida secara proporsional dengan sinyal input, biasanya arus atau tegangan listrik. Tidak seperti katup on/off tradisional yang hanya membuka atau menutup, katup aliran proporsional memberikan kontrol variabel tak terbatas dalam rentang pengoperasiannya. Ini berarti mereka dapat mempertahankan laju aliran yang diinginkan antara nol dan kapasitas maksimumnya, merespons secara dinamis terhadap perubahan tuntutan sistem.
Aspek "proporsional" mengacu pada hubungan linier antara sinyal input dan posisi pembukaan katup. Misalnya, jika sebuah katup menerima sinyal masukan 50%, maka katup akan membuka hingga 50% dari kapasitas maksimumnya, menghasilkan sekitar 50% laju aliran maksimumnya. Perilaku yang dapat diprediksi ini menjadikan katup ini sangat berharga dalam aplikasi yang memerlukan kontrol aliran yang presisi.
Cara Kerja Katup Aliran Proporsional
Pengoperasian katup aliran proporsional berpusat pada sistem kontrol elektronik dan aktuator mekanisnya. Katup menerima sinyal input analog, biasanya a4-20mAloop saat ini atau0-10Vsinyal tegangan, dari sistem kontrol seperti PLC (Programmable Logic Controller) atau pengontrol aliran khusus. [Memahamicara kerja katup proporsionalsecara mekanis]
Sinyal listrik ini diproses oleh elektronik internal katup, yang mengubahnya menjadi gerakan mekanis melalui berbagai teknologi aktuator. Aktuator yang paling umum termasuk solenoida proporsional, motor servo, atau aktuator kumparan suara. Aktuator ini secara tepat memposisikan elemen pengatur aliran katup—biasanya spool, poppet, atau jarum—untuk mencapai bukaan aliran yang diinginkan.
Banyak katup aliran proporsional modern yang digabungkansistem umpan balik loop tertutupmenggunakan sensor posisi atau sensor aliran. Umpan balik ini memungkinkan katup untuk terus memantau posisi sebenarnya atau laju aliran yang dihasilkan dan melakukan penyesuaian secara real-time untuk menjaga akurasi, bahkan ketika kondisi sistem berubah karena variasi tekanan atau fluktuasi suhu.
Jenis dan Konfigurasi
Katup aliran proporsional hadir dalam beberapa konfigurasi untuk disesuaikan dengan aplikasi yang berbeda. Katup kerja langsung mengontrol aliran melalui satu port, menjadikannya ideal untuk tugas pengaturan aliran sederhana. Katup yang dioperasikan pilot menggunakan tahap pilot kecil untuk mengontrol tahap utama yang lebih besar, memungkinkan kapasitas aliran tinggi dengan tetap menjaga sensitivitas kontrol yang presisi.
Katup aliran proporsional dua arahmengontrol aliran dalam satu arah dan biasanya digunakan untuk aplikasi pengaturan aliran.Katup tiga arahdapat mengarahkan aliran antara dua saluran keluar atau menggabungkan aliran dari dua saluran masuk, sehingga cocok untuk aplikasi pengalihan atau pencampuran.
Desain internal bervariasi berdasarkan persyaratan aplikasi. Katup tipe spool menawarkan karakteristik aliran yang sangat baik dan lazim dalam sistem hidrolik. Katup tipe poppet memberikan kemampuan mematikan yang ketat dan sering digunakan dalam aplikasi pneumatik. Katup jarum unggul dalam aplikasi yang memerlukan penyesuaian aliran yang sangat halus dan umum dalam sistem takaran presisi.
Aplikasi di Seluruh Industri
Katup aliran proporsional dapat diterapkan di berbagai industri yang memerlukan kontrol aliran yang tepat. Di dalammanufaktur dan otomasi, mereka mengontrol kecepatan silinder hidrolik dan aktuator pneumatik, memungkinkan kontrol gerakan yang halus dan tepat di jalur perakitan, peralatan pengemasan, dan sistem penanganan material.
Ituindustri otomotifbanyak menggunakan katup ini dalam peralatan pengujian, sistem semprotan cat, dan operasi pengepres hidrolik. Di dalamluar angkasa, alat ini penting untuk kontrol aliran bahan bakar, sistem tekanan kabin, dan aktuator kontrol penerbangan hidraulik yang presisi dan keandalannya tidak dapat dinegosiasikan.
Fasilitas pengolahan airmenggunakan katup aliran proporsional untuk takaran bahan kimia, di mana jumlah bahan kimia pengolahan yang tepat harus ditambahkan ke aliran air. Ituindustri farmasimengandalkan katup ini untuk menentukan takaran bahan secara tepat dalam proses pembuatan obat, yang akurasinya berdampak langsung pada kualitas produk dan kepatuhan terhadap peraturan.
[Melihataplikasi katup proporsional hidrolik]
Keuntungan dan Manfaat
Keuntungan utama dari katup aliran proporsional terletak pada kemampuannyapresisi kontrol yang luar biasa. Katup ini biasanya dapat mempertahankan akurasi aliran dalam ±2-5% dari tekanan yang dikehendaki, jauh lebih unggul dibandingkan katup manual atau kontrol hidup/mati sederhana. Ketepatan ini berarti peningkatan kualitas produk, pengurangan limbah, dan efisiensi proses yang lebih baik.
Efisiensi energiadalah manfaat signifikan lainnya. Dengan hanya menyediakan aliran tepat yang diperlukan pada saat tertentu, katup aliran proporsional menghilangkan pemborosan energi yang terkait dengan sistem aliran tinggi konstan yang menggunakan katup pelepas tekanan atau sirkuit bypass untuk mengelola aliran berlebih.
Kemampuan integrasi katup ini dengan sistem kontrol modern memungkinkan strategi otomasi yang canggih. Mereka dapat merespons beberapa sinyal masukan, berpartisipasi dalam algoritma kontrol yang kompleks, dan memberikan umpan balik diagnostik ke sistem pemeliharaan, sehingga mendukung strategi pemeliharaan prediktif.
Pertimbangan Seleksi
Saat memilih katup aliran proporsional, beberapa faktor harus dipertimbangkan.Rentang aliranadalah hal mendasar—katup harus menangani persyaratan aliran minimum dan maksimum pada aplikasi. Peringkat tekanan harus melebihi tekanan sistem maksimum, termasuk lonjakan tekanan.
Waktu respons sangat penting dalam aplikasi dinamis. Beberapa sistem memerlukan perubahan aliran yang cepat, sementara sistem lainnya memprioritaskan stabilitas daripada kecepatan. Kompatibilitas sinyal kendali harus sesuai dengan keluaran sistem kendali yang tersedia, dan kebutuhan daya harus selaras dengan pasokan listrik yang tersedia.
Kondisi lingkungan seperti suhu ekstrem, getaran, dan tingkat kontaminasi mempengaruhi pemilihan katup. Kompatibilitas media memastikan material katup dapat menangani cairan tertentu tanpa degradasi atau kontaminasi.
Kesimpulan
Katup aliran proporsional mewakili teknologi landasan dalam sistem kontrol fluida modern, menawarkan presisi dan fleksibilitas yang dibutuhkan dalam aplikasi yang menuntut saat ini. Kemampuannya untuk memberikan kontrol aliran yang akurat dan dapat diulang serta berintegrasi secara mulus dengan sistem kontrol elektronik menjadikannya sangat diperlukan di berbagai industri mulai dari manufaktur hingga ruang angkasa.
Seiring dengan kemajuan otomatisasi dan persyaratan presisi yang semakin ketat, katup aliran proporsional tidak diragukan lagi akan memainkan peran yang lebih penting dalam memungkinkan sistem kontrol fluida yang efisien, andal, dan tepat. Bagi para insinyur dan perancang sistem, memahami kemampuan katup-katup ini dan penerapan yang tepat sangat penting untuk mengembangkan solusi kontrol fluida yang optimal yang memenuhi kebutuhan saat ini dan tantangan di masa depan.
