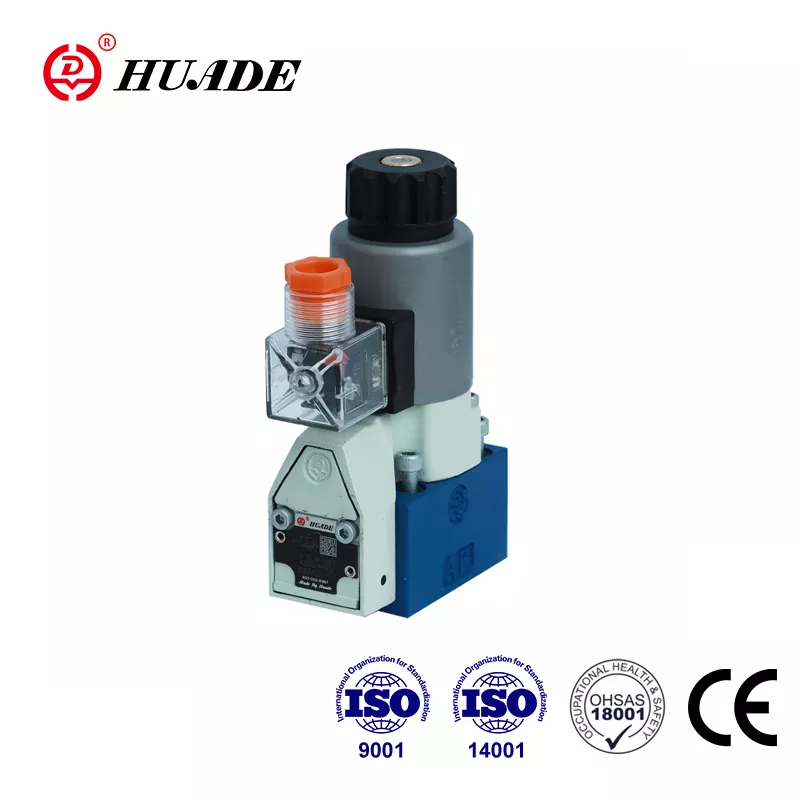

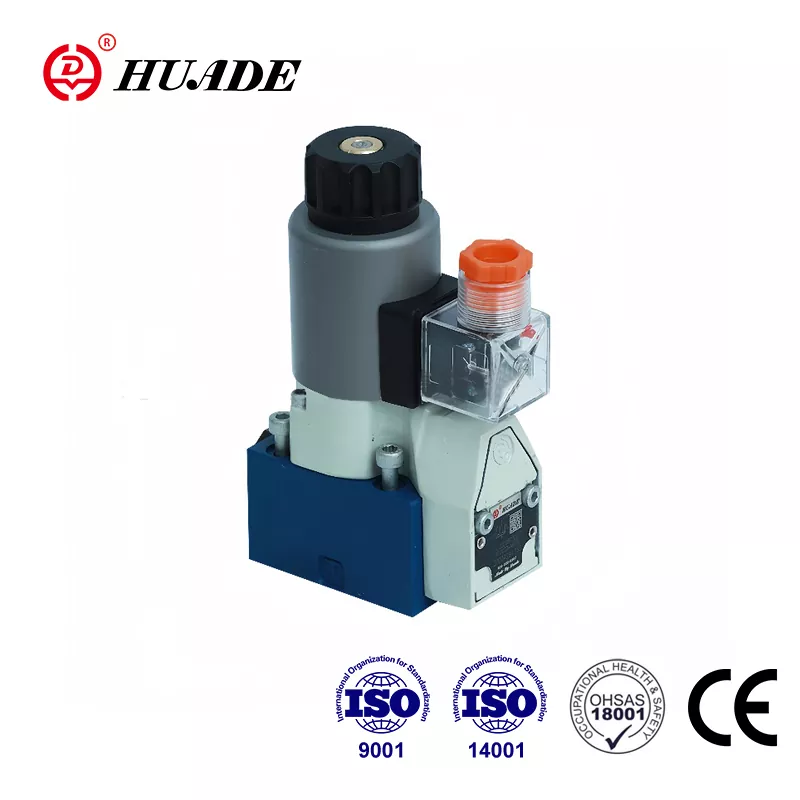

Huade Hydraulic adalah produsen terkemuka di industri hidrolik Tiongkok dan telah memiliki dua pengalaman kerja sama jangka panjang dengan Rexroth sejak tahun 1979. Katup dudukan pengarah arah Huade® tipe M-SEW 6 adalah pengganti yang terjangkau untuk komponen Rexroth® M-SEW 6 seri 3X . Ini kompetitif dengan kualitas bagus dan harga lebih rendah. Untuk memastikan produk hidrolik berkualitas tinggi, Huade Hydraulic mengoperasikan lebih dari 750 buah peralatan produksi lanjutan yang diimpor dari seluruh dunia. Kualitas katup yang dioperasikan solenoid ini dapat sepenuhnya memenuhi kebutuhan pelanggan. Pabrik telah lulus standar internasional yaitu ISO9001, ISO14001 dan OH SAS18001. Rangkaian katup pengarah banyak digunakan di berbagai lingkungan industri.
|
Data teknis (Untuk aplikasi di luar parameter ini, silakan berkonsultasi dengan kami!) |
|||
|
Umum |
|||
|
Instalasi |
opsional |
||
|
Maks. suhu sekitar (℃) |
50 |
||
|
Berat |
Katup si kecil 2/2 arah (kg) |
1.5 |
|
|
Katup si kecil 3/2 arah (kg) |
1.5 |
||
|
Katup si kecil 4/2 arah (kg) |
2.3 |
||
|
Data hidrolik |
|||
|
Maks. tekanan operasi (MPa) |
lihat tabel di halaman 140 |
||
|
Maks. aliran (L/mnt) |
25 |
||
|
Cairan bertekanan |
minyak mineral atau ester fosfat |
||
|
Kisaran suhu fluida bertekanan (℃) |
- 30 hingga + 80 |
||
|
Kisaran viskositas (mm²/s) |
2,8 hingga 500 |
||
|
Derajat kontaminasi μm |
Tingkat kontaminasi maksimum yang diizinkan pada cairan hidrolik menurut NAS 1638 kelas 9. Oleh karena itu, kami merekomendasikan filter dengan tingkat retensi minimum β10≥ 75. |
||
|
Data kelistrikan |
|||
|
Jenis tegangan |
DC |
AC |
|
|
Tegangan yang tersedia (V) |
12,24,42,96,110,205,220 |
hanya mungkin melalui penyearah |
|
|
Toleransi tegangan (tegangan nominal) (%) |
±10 |
||
|
Konsumsi daya (W) |
30 |
||
|
Tugas |
100% |
||
|
Beralih waktu ke ISO 6403 |
lihat tabel di bawah |
||
|
Frekuensi peralihan (siklus s/jam) |
15000 |
||
|
Perlindungan terhadap DIN 40 050 |
IP65 |
||
|
Maks. suhu koil (℃) |
menjadi 150 |
||
Fitur:
▶ Katup si kecil terarah yang digerakkan langsung, digerakkan solenoid
▶ Port yang tertutup bebas bocor
▶ Peralihan dipastikan bahkan setelah berada di bawah tekanan dalam waktu lama
▶ Kumparan solenoid dapat diputar 90°
▶ Sambungan listrik individu
▶ Dengan penggantian tangan yang dilindungi, opsional
▶ Pola porting ke Din 24 340 form A, ISO 4401 dan CETOP - RP 121H
Aplikasi:
Katup pengarah M-SEW tipe 2 adalah katup si kecil pengarah yang digerakkan solenoid. Mereka mengontrol awal, penghentian dan arah aliran.
1. Fungsi Bagian Poppet Directional Valve M-SEW 6
M-SEW 6 pada dasarnya terdiri dari rumah (1), solenoid (2), sistem katup yang diperkeras (3) dan bola (4) sebagai elemen penutup.
Prinsip dasar:
Pada posisi awal bola (4) ditekan ke dudukannya oleh pegas (9), dan pada posisi dialihkan oleh solenoid (2). Gaya solenoid (2) bekerja melalui tuas (6) dan bola (7) pada pin aktuator (8), yang disegel pada kedua sisi. Ruang di antara dua elemen perapat dihubungkan dengan port P. Sistem katup (3) dengan demikian menyeimbangkan tekanan dengan memperhatikan gaya penggerak (solenoid atau pegas balik). Oleh karena itu, katup dapat digunakan hingga tekanan 63 MPa.
tampilan potongan tipe M-2SEW6N
tampilan potongan tipe M-3SEW6U
