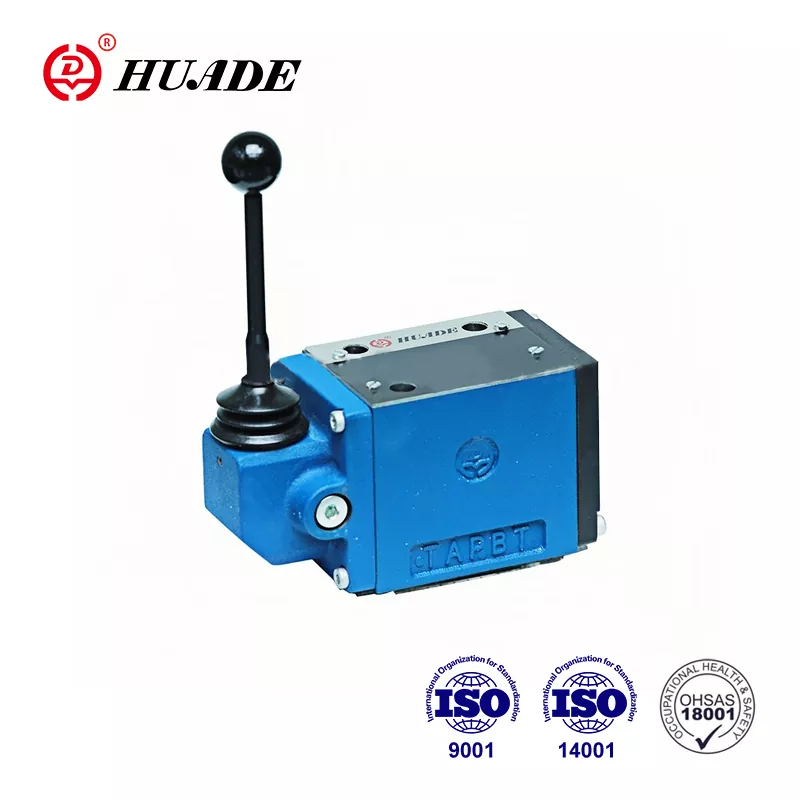

Huade adalah perusahaan milik negara terkenal Tiongkok yang berspesialisasi dalam teknologi kontrol hidrolik. Katup Huade® WMM 10 dapat sepenuhnya menggantikan seri yang sama yang ditawarkan oleh Rexroth karena dua pengalaman kerja sama jangka panjang dengan Rexroth. Ini kompetitif dengan kualitas yang baik dan harga yang lebih rendah. Katup pengarah ini menikmati layanan perawatan gratis dalam masa garansi satu tahun. Pabrik telah lulus ISO9001, ISO14001, dan OH SAS18001. Katup hidrolik Huade banyak digunakan di industri militer dan bidang lainnya karena kinerjanya yang unggul.
|
Data teknis (Untuk aplikasi di luar parameter ini. silakan berkonsultasi dengan kami!) |
||
|
Ukuran |
10 |
|
|
Maksimum |
port A.B.P (㎫) |
menjadi 31,5 |
|
port T (㎫) |
sampai 15 |
|
|
Aliran maksimum (L/mnt) |
ke 120 |
|
|
Penampang aliran (posisi kontrol 0) |
untuk simbol Q, 6% dari penampang nominal |
|
|
untuk simbol W, 3% dari penampang nominal |
||
|
Cairan bertekanan |
Minyak mineral(untuk segel NBR) atau |
|
|
Kisaran suhu cairan bertekanan（℃） |
-30～+80 |
|
|
Kisaran viskositas (mm2/s) |
2,8 hingga 500 |
|
|
Berat (kg) |
kira-kira 3.3 |
|
|
Kontrol daya pada pegangan (N) |
dengan penahan kira-kira 16~23 |
|
|
tanpa penahan kira-kira 20~27 |
||
Fitur:
▶ Katup spul arah yang digerakkan langsung dengan tuas tangan
▶ Dengan pengembalian atau penahan pegas, opsional
▶ Untuk pemasangan subpelat
▶ Pola porting ke Din 24 340 form A, ISO 4401 dan CETOP - RP 121H
Aplikasi:
Katup pengarah tipe WMM 10 mengadopsi sambungan pelat, yang memiliki keunggulan ukuran kecil, kapasitas aliran besar, dan keandalan yang baik dibandingkan dengan katup seri domestik lainnya. Hal ini banyak digunakan dalam mesin konstruksi, mesin kimia, mesin industri ringan, lokomotif dan industri lainnya.
Katup tipe WMM 10 adalah katup spul arah yang digerakkan dengan tuas tangan. Mereka mengontrol awal, penghentian dan arah aliran.
Katup pengarah pada dasarnya terdiri dari rumah①, tuas tangan②, kumpulan kontrol ③, serta satu atau dua pegas balik④. Dalam kondisi tidak dioperasikan, spool kontrol③ ditahan pada posisi netral atau awalnya oleh pegas balik ④. Kumparan kontrol③ digerakkan melalui tuas tangan ②, ini bekerja melalui sambungan dan pin langsung ke spul kontrol ③. Dengan demikian, kumparan dipindahkan dari posisi istirahatnya ke posisi peralihan yang diperlukan. Setelah tuas tangan ② dikembalikan ke posisi nol, spool ③ dikembalikan ke posisi netral melalui pegas balik ④.
Ketik 4WMM../F.. (dengan penahan)
Katup-katup ini merupakan katup kontrol arah 2 atau 3 posisi yang dilengkapi dengan penahan, yang beroperasi di semua posisi saklar.
Tampilan potongan tipe WMM10...30B
Throttle kartrid
