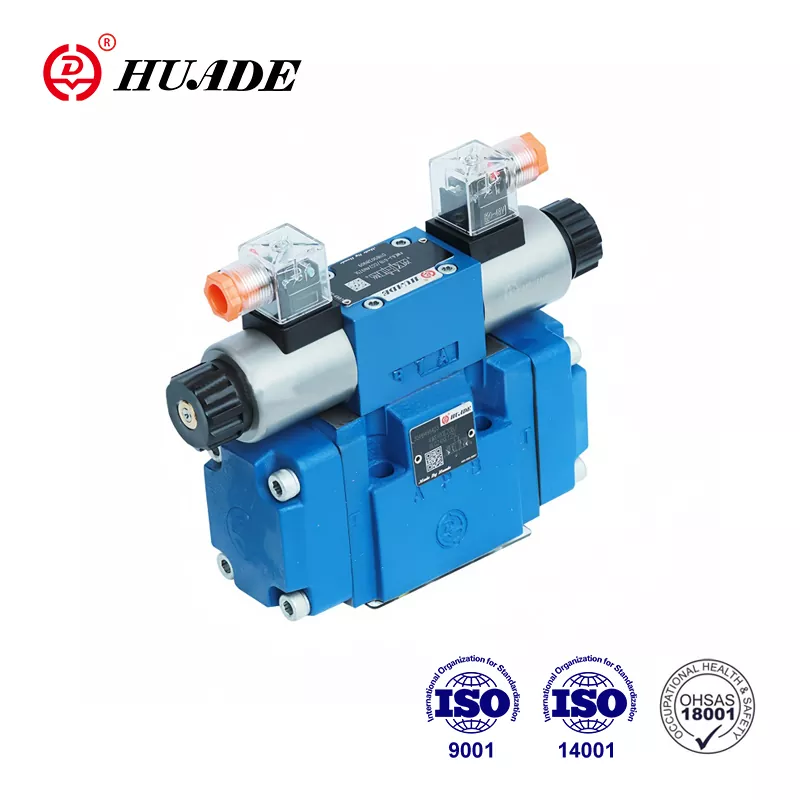

Saat Anda bekerja dengan sistem hidraulik tugas berat, memilih katup kontrol arah yang tepat dapat meningkatkan atau menghancurkan pengoperasian Anda. Bosch Rexroth 4WEH 16 J adalah salah satu komponen yang dipercaya oleh para insinyur berpengalaman untuk aplikasi industri yang menuntut. Katup ini telah mendapatkan reputasinya melalui kinerja yang andal pada mesin cetak injeksi, mesin cetak logam, dan peralatan konstruksi di mana kegagalan bukanlah suatu pilihan.
4WEH 16 J mewakili konfigurasi spesifik dalam katup kontrol arah yang dioperasikan pilot elektro-hidraulik seri WEH Bosch Rexroth. Penunjukannya memberi tahu Anda banyak hal jika Anda tahu cara membacanya. Angka "16" menunjukkan ukuran nominal (NG16), yang sesuai dengan standar pemasangan CETOP 7. Huruf "J" menggambarkan fungsi spool, khususnya desain tengah tertutup 4 arah, 3 posisi. Memahami arti spesifikasi ini secara praktis akan membantu Anda menentukan apakah katup ini sesuai dengan aplikasi Anda.
Apa yang Membuat 4WEH 16 J Berbeda
Katup pengatur arah 4WEH 16 J beroperasi menggunakan sistem pilot dua tahap. Alih-alih menggerakkan main spool secara langsung dengan elektromagnet, katup ini menggunakan katup pilot kecil untuk mengontrol tekanan hidrolik yang menggeser main spool yang lebih besar. Pendekatan ini memerlukan lebih sedikit daya listrik sekaligus mengendalikan aliran hidrolik yang besar. Versi standar beroperasi pada daya 24 VDC, sehingga kompatibel dengan sebagian besar sistem kontrol industri tanpa memerlukan infrastruktur kelistrikan khusus.
Katup dapat menangani tekanan hingga 350 bar dalam konfigurasi versi H, yang berarti sekitar 5.076 psi. Untuk kapasitas aliran, nominal maksimumnya adalah 300 liter per menit, meskipun performa sebenarnya bergantung pada penurunan tekanan yang melintasi katup. Spesifikasi ini menempatkan 4WEH 16 J dalam kategori katup industri tugas berat dibandingkan peralatan bergerak atau aplikasi tugas ringan.
Berat penting ketika Anda merencanakan instalasi dan prosedur pemeliharaan. Dengan berat 9,84 kilogram (sekitar 21,7 pon), katup ini bukanlah sesuatu yang bisa Anda pindahkan dengan santai, namun dapat dikelola dengan penanganan yang tepat. Konstruksi yang kokoh berkontribusi terhadap daya tahan di lingkungan industri yang keras di mana getaran, perubahan suhu, dan kontaminasi menjadi perhatian sehari-hari.
Desain Pusat Tertutup dan Kompatibilitas Sistem
Konfigurasi spool "J" menentukan bagaimana katup kontrol arah 4WEH 16 J berperilaku pada posisi netralnya. Ketika katup berada di posisi tengah tanpa sinyal listrik diterapkan, keempat port—P (tekanan), A dan B (port kerja), dan T (tangki)—terblokir. Pengaturan pusat tertutup ini memiliki tujuan tertentu dalam sistem hidrolik modern.
Katup tengah tertutup bekerja sangat baik dengan pompa perpindahan variabel dengan kompensasi tekanan. Ketika katup memblokir semua port dalam keadaan netral, tekanan sistem meningkat hingga memberi sinyal pada pompa untuk mengurangi aliran hingga mendekati nol. Hal ini mencegah pompa terus-menerus mengaduk cairan melalui katup pelepas, yang akan membuang energi dan menghasilkan panas berlebihan. Di era dimana biaya energi menjadi hal yang penting dan peraturan lingkungan diperketat, keunggulan efisiensi ini menjadi signifikan.
Pertukarannya melibatkan kompleksitas desain sistem. Sistem pusat tertutup memerlukan perhatian yang cermat terhadap lonjakan tekanan selama pergantian katup. Ketika katup kontrol arah 4WEH 16 J berpindah dari pusat yang diblokir ke posisi pengoperasian, pembukaan tiba-tiba dapat menimbulkan transien tekanan. Insinyur biasanya mengatasi hal ini melalui sisipan pelambatan (diidentifikasi dengan kode "B" dalam sistem pemesanan) atau dengan menambahkan katup pelepas guncangan eksternal yang merespons lebih cepat daripada pelepas sistem utama.
Bagaimana Operasi Dua Tahap Sebenarnya Bekerja
Desain 4WEH 16 J yang dioperasikan pilot melibatkan dua tahap pengendalian yang berbeda. Tahap pertama terdiri dari katup pilot tipe WE6 kecil yang dikendalikan oleh solenoid pin basah. Saat Anda memberi energi pada solenoid, katup pilot akan bergeser, mengarahkan tekanan pilot dari port X ke ruang kontrol di ujung spool utama. Tekanan pilot ini mengatasi pegas pemusatan dan menggerakkan spul utama untuk menghubungkan jalur aliran yang sesuai.
Tahap kedua adalah gerakan spool utama itu sendiri. Saat tekanan pilot terbentuk di ruang kontrol, tekanan tersebut mendorong area spool, menghasilkan gaya yang cukup untuk menggeser spool melawan pegas pemusatan dan gaya tekanan apa pun yang bekerja pada spool. Spool utama kemudian membuka koneksi antar port—baik P ke A dengan B ke T, atau P ke B dengan A ke T, bergantung pada solenoid mana yang Anda beri energi.
Pengaturan dua tahap ini memerlukan tekanan pilot antara 5 dan 12 bar agar dapat berfungsi dengan baik. Pasokan pilot biasanya berasal dari tekanan sistem utama melalui saluran internal, meskipun Anda dapat menentukan pasokan pilot eksternal untuk aplikasi tertentu. Waktu peralihan berlangsung sekitar 100 milidetik, yang lebih lambat dibandingkan katup kerja langsung namun dapat diterima untuk sebagian besar mesin industri yang waktu siklusnya diukur dalam hitungan detik, bukan milidetik.
Persyaratan Listrik dan Opsi Kontrol
Katup kontrol arah standar konfigurasi 4WEH 16 J menggunakan solenoida 24 VDC, yang ditetapkan sebagai G24 dalam kode pemesanan. Desain solenoid pin basah berarti koil berada dalam kontak langsung dengan cairan hidrolik, yang membantu pendinginan tetapi memerlukan koil untuk disegel terhadap cairan. Solenoida ini biasanya menarik sekitar 1,5 hingga 2 amp saat diberi energi, mewakili beban listrik sederhana yang dapat ditangani dengan mudah oleh sebagian besar PLC dan sistem kontrol.
Katup ini menawarkan kemampuan penggantian manual opsional, diberi kode N9 di posisi 11 pada sistem pemesanan. Aktuator manual tipe tersembunyi ini memungkinkan teknisi menggeser katup dengan tangan selama commissioning, pemecahan masalah, atau situasi darurat. Anda tidak akan menabraknya secara tidak sengaja selama pengoperasian normal, namun dapat diakses saat Anda membutuhkannya. Fitur ini terbukti berguna saat Anda menyiapkan sistem baru atau mendiagnosis masalah tanpa menjalankan kontrol kelistrikan.
Sambungan listrik mengikuti standar DIN EN 175301-803 pada konfigurasi K4, menggunakan konektor terpisah untuk setiap solenoid. Pengaturan ini memberikan fleksibilitas dalam pengkabelan dan menyederhanakan pemecahan masalah karena Anda dapat melepaskan masing-masing solenoida tanpa mempengaruhi yang lain. Beberapa aplikasi mungkin menentukan gaya konektor alternatif tergantung pada pengaturan kabinet kontrol dan persyaratan perlindungan lingkungan.
Peringkat Tekanan dan Batasan Kinerja
Tekanan pengoperasian maksimum untuk port P, A, dan B mencapai 350 bar saat Anda memesan versi H. Versi standar diberi peringkat hingga 280 bar, yang masih mencakup sebagian besar aplikasi industri. Pelabuhan tangki (T) biasanya beroperasi pada tekanan yang lebih rendah, seringkali hanya beberapa bar di atas atmosfer kecuali jika Anda menghadapi tekanan balik dari jalur balik yang panjang atau lokasi tangki yang ditinggikan.
Peringkat tekanan ini mewakili batas pengoperasian yang berkelanjutan, bukan lonjakan sesaat. Ketika katup kontrol arah 4WEH 16 J berpindah posisi, transien tekanan dapat melebihi nilai kondisi tunak sebesar 50% atau lebih untuk waktu yang singkat. Desain sistem yang tepat mencakup katup pelepas yang diatur 10-15% di atas tekanan operasi maksimum untuk menangkap transien ini sebelum merusak komponen. Katup itu sendiri dapat menahan lonjakan tekanan sesekali yang melebihi nilai terukur, namun pengoperasian berkelanjutan di atas peringkat akan memperpendek masa pakai.
Kapasitas aliran berinteraksi dengan tekanan dengan cara yang penting untuk aplikasi nyata. Peringkat nominal 300 l/mnt mengasumsikan nilai penurunan tekanan spesifik di seluruh katup. Jika Anda menjalankan dengan laju aliran yang lebih rendah, penurunan tekanan akan berkurang. Dorong ke arah aliran maksimum, dan penurunan tekanan meningkat, yang berarti pompa Anda perlu menghasilkan tekanan lebih tinggi untuk mengatasi hambatan katup dan beban. Kurva aliran pabrikan menunjukkan hubungan ini, dan Anda harus berkonsultasi dengan kurva tersebut saat menentukan ukuran pompa dan memperkirakan efisiensi sistem.
Pertimbangan Pemasangan dan Pemasangan
Katup kontrol arah 4WEH 16 J mengikuti standar ISO 4401-07-07-0-05, yang memastikan kompatibilitas dengan permukaan pemasangan CETOP 7. Standarisasi ini berarti Anda berpotensi dapat mengganti katup dari pabrikan berbeda tanpa mendesain ulang manifold pemasangan, meskipun Anda harus memverifikasi semua spesifikasi yang sesuai sebelum mencoba melakukan penggantian. Pola baut pemasangan, lokasi pelabuhan, dan keseluruhan dimensi selubung mengikuti standar industri yang telah ada selama beberapa dekade.
Pemasangan memerlukan perhatian pada beberapa faktor selain hanya memasang baut ke manifold. Konfigurasi pasokan percontohan, ditunjukkan oleh posisi 12 dalam kode pemesanan, menentukan bagaimana percontohan dan pembuangan oli mengalir melalui sistem. Konfigurasi default menggunakan pasokan pilot eksternal dan saluran pembuangan eksternal, yang mengisolasi saluran internal katup dari tekanan balik di saluran tangki. Pengaturan ini bekerja paling baik untuk aplikasi di mana saluran tangki mungkin mengalami peningkatan tekanan dari komponen lain.
Konfigurasi alternatif mencakup pasokan percontohan internal dengan saluran eksternal (kode E) atau pasokan dan saluran internal penuh (kode ET). Opsi internal sepenuhnya menyederhanakan pemipaan tetapi membuat katup sensitif terhadap tekanan balik di saluran tangki. Jika tekanan saluran tangki melebihi beberapa bar, hal ini dapat mengganggu pengoperasian pilot dan menyebabkan perpindahan yang lamban atau tidak sempurna. Sebagian besar insinyur lebih memilih konfigurasi saluran pembuangan eksternal (Y-port) untuk aplikasi kritis di mana keandalan lebih penting daripada pipa ledeng yang disederhanakan.
Kompatibilitas Suhu dan Cairan
Kisaran suhu pengoperasian berkisar dari -20°C hingga +80°C untuk bahan segel standar. Kisaran ini mencakup sebagian besar lingkungan industri, meskipun instalasi yang sangat dingin mungkin memerlukan sistem pemanas atau senyawa segel alternatif. Batas atas 80°C mewakili suhu pengoperasian berkelanjutan. Suhu yang terlalu tinggi hingga 90°C atau sedikit lebih tinggi tidak akan langsung merusak katup, namun suhu tinggi yang terus-menerus akan mempercepat degradasi segel dan meningkatkan kebocoran internal.
Katup kontrol arah 4WEH 16 J hadir standar dengan seal NBR (karet nitril), cocok untuk oli hidrolik berbahan dasar minyak bumi seperti grade HL dan HLP. Jika aplikasi Anda melibatkan cairan tahan api, ester sintetis, atau pengoperasian pada suhu yang lebih tinggi, Anda harus menentukan segel FKM (fluoroelastomer) menggunakan kode V di posisi 14. FKM menangani suhu hingga 120°C dan tahan terhadap berbagai bahan kimia, meskipun biayanya lebih mahal dan mungkin memiliki karakteristik set kompresi yang berbeda.
Kebersihan cairan berdampak langsung pada umur katup. Jarak yang sempit antara spool dan bore (biasanya 5-15 mikrometer) menyebabkan partikel kontaminasi dapat menyebabkan lengket, keausan berlebihan, atau pengoperasian tidak menentu. Target tingkat kebersihan ISO 4406 16/13 atau lebih baik, yang memerlukan filtrasi dalam kisaran 10 mikrometer dengan rasio beta 75 atau lebih tinggi. Analisis oli secara teratur membantu Anda mengetahui masalah kontaminasi sebelum menyebabkan kegagalan.
Memahami Metode Pemusatan Spool
Konfigurasi katup kontrol arah standar 4WEH 16 J menggunakan pemusatan pegas, yang berarti pegas mekanis mendorong spul kembali ke posisi netral saat Anda mematikan energi kedua solenoid. Pendekatan ini memberikan pemusatan yang andal dan pemosisian positif tanpa memerlukan daya listrik terus menerus. Pegas menghasilkan gaya yang cukup untuk mengatasi gesekan dan ketidakseimbangan tekanan sisa, memastikan spul mencapai posisi tengah meskipun sistem tidak simetris sempurna.
Pemusatan hidraulik, ditunjukkan dengan kode H pada posisi 05, menggunakan tekanan pilot alih-alih pegas untuk menahan spul agar tetap berada di tengah. Opsi ini cocok untuk aplikasi dengan beban inersia tinggi di mana pemusatan pegas memungkinkan spool sedikit melayang karena gaya transien. Pemusatan hidraulik memberikan pemosisian yang lebih kaku dan ketahanan yang lebih baik terhadap beban kejut, meskipun hal ini memerlukan adanya tekanan pilot agar pemusatan dapat bekerja. Jika Anda kehilangan tekanan pilot saat pemusatan hidrolik, spool mungkin tidak dapat kembali ke tengah dengan andal.
Pilihan antara pemusatan pegas dan hidraulik melibatkan trade-off. Pemusatan pegas menawarkan kesederhanaan dan berfungsi bahkan selama rangkaian pematian sistem. Pemusatan hidraulik memberikan stabilitas posisi yang lebih baik di bawah beban dinamis namun menambah ketergantungan pada ketersediaan tekanan pilot. Sebagian besar aplikasi industri menggunakan pemusatan pegas kecuali karakteristik beban tertentu memerlukan peningkatan stabilitas pemusatan hidraulik.
Menangani Dinamika Peralihan dan Lonjakan Tekanan
Waktu peralihan 100 milidetik dari katup kontrol arah 4WEH 16 J mencerminkan operasi pilot dua tahap. Penundaan ini mencakup waktu bagi katup pilot untuk berpindah, tekanan pilot yang terbentuk di ruang kendali, dan spool utama untuk berpindah ke posisi barunya. Meskipun 100 milidetik terdengar cepat dalam istilah manusia, ini mewakili beberapa ratus putaran untuk motor yang berjalan pada 1.800 RPM atau pergerakan substansial untuk silinder yang beroperasi pada kecepatan tinggi.
Selama interval peralihan ini, tekanan dapat melonjak ketika jalur aliran ditutup sebelum jalur baru terbuka sepenuhnya. Tingkat keparahannya bergantung pada dinamika sistem, termasuk laju aliran pompa, kapasitas akumulator, dan inersia beban. Insinyur menggunakan beberapa teknik untuk mengatur transien ini. Sisipan pelambatan dengan kode seperti B12 (lubang 1,2 mm) membatasi aliran selama perpindahan gigi, memperlambat transisi, dan mengurangi lonjakan tekanan. Katup kejut eksternal, yang disetel tepat di atas tekanan pengoperasian normal, dapat terbuka sebentar untuk menyerap transien.
Pendekatan lain melibatkan penyesuaian karakteristik katup pilot menggunakan kode S atau S2 di posisi 13 sistem pemesanan. Modifikasi ini mengubah geometri katup pilot untuk mengubah seberapa cepat peningkatan tekanan pilot, yang mempengaruhi kecepatan perpindahan spool utama. Perpindahan gigi yang lebih lambat mengurangi lonjakan tekanan tetapi meningkatkan waktu siklus. Menemukan keseimbangan yang tepat memerlukan pengujian dengan aplikasi spesifik Anda, dan banyak teknisi memulai dengan konfigurasi standar sebelum menambahkan modifikasi jika transien terbukti bermasalah.
Perbandingan dengan Jenis Katup Alternatif
Katup pengatur arah 4WEH 16 J bersaing dengan berbagai alternatif di pasar katup industri. Eaton Vickers menawarkan seri DG5V-8-H, yang menggunakan pemasangan CETOP 7 (disebut ukuran 8 dalam nomenklatur Vickers) dan menangani peringkat tekanan serupa. Seri D41VW Parker dan katup D66x Moog juga menargetkan ruang aplikasi yang sama. Setiap pabrikan menghadirkan fitur dan karakteristik kinerja yang sedikit berbeda.
Peringkat aliran bervariasi menurut produsen, sebagian karena standar peringkat yang berbeda. Beberapa produsen mengutip aliran maksimum pada penurunan tekanan yang lebih rendah, yang membuat spesifikasi mereka terlihat lebih mengesankan namun tidak mencerminkan kinerja dunia nyata. Saat membandingkan katup, Anda perlu memeriksa kurva aliran aktual pada tekanan operasi Anda daripada hanya mengandalkan jumlah aliran maksimum. Peringkat 300 l/mnt 4WEH 16 J bersifat konservatif dan dapat dicapai dalam aplikasi umum.
Waktu pengiriman mewakili pertimbangan praktis. 4WEH 16 J dapat memiliki waktu tunggu yang diperpanjang hingga 21 minggu untuk beberapa konfigurasi, sehingga memerlukan perencanaan sebelumnya dan berpotensi menyimpan suku cadang penting dalam inventaris. Pemasok alternatif mungkin menawarkan waktu tunggu yang lebih singkat, dan sumber cadangan yang memenuhi syarat masuk akal untuk aplikasi yang sangat penting dalam produksi. Pastikan saja katup pengganti sesuai dengan semua spesifikasi, termasuk dimensi pemasangan, kapasitas aliran, peringkat tekanan, dan karakteristik respons.
Persyaratan Perawatan dan Umur Layanan
Perawatan yang tepat akan memperpanjang masa pakai katup kontrol arah 4WEH 16 J secara signifikan. Penggantian oli dan penggantian filter secara rutin mencegah kontaminasi terakumulasi pada celah sempit antara spool dan bore. Sebagian besar sistem hidraulik mendapat manfaat dari penggantian oli setiap 2.000 hingga 4.000 jam pengoperasian, meskipun kondisi pengoperasian dan hasil analisis oli harus memandu jadwal sebenarnya.
Keausan segel merupakan faktor pembatas umur utama katup hidrolik. Ketika segel rusak, kebocoran internal meningkat, menyebabkan pengoperasian menjadi lamban, berkurangnya efisiensi, dan akhirnya kegagalan perpindahan total. Segel NBR biasanya bertahan 10.000 hingga 20.000 jam dalam minyak bersih pada suhu sedang. Segel FKM dapat bertahan lebih lama, terutama pada suhu tinggi dimana NBR akan cepat rusak. Memperhatikan bertambahnya waktu perpindahan gigi atau penyimpangan silinder menunjukkan keausan seal dan menunjukkan perlunya perawatan di masa mendatang.
Tersedia kit segel (nomor komponen R900306345 untuk beberapa konfigurasi) yang mencakup semua komponen yang aus. Membangun kembali katup memerlukan kondisi kerja yang bersih, peralatan yang tepat, dan perhatian terhadap kebersihan. Banyak operasi lebih memilih untuk menukar katup cadangan yang telah dibangun kembali selama jam produksi dan membangun kembali katup yang rusak selama periode pemeliharaan terjadwal. Pendekatan ini meminimalkan waktu henti dan memastikan bahwa teknisi dapat meluangkan waktu yang diperlukan untuk pembersihan dan inspeksi yang tepat.
Mengatasi Masalah Umum
Ketika katup kontrol arah 4WEH 16 J gagal berpindah atau berpindah tidak sempurna, ada beberapa penyebab potensial. Mulailah dari sisi kelistrikan dengan memverifikasi bahwa solenoida menerima tegangan dan arus yang tepat. Multimeter dapat mengkonfirmasi voltase pada konektor, dan pengukuran arus memverifikasi koil tidak terbuka atau korsleting. Pengabaian manual (N9) memungkinkan Anda menguji apakah katup dapat bergeser secara mekanis meskipun kontrol kelistrikan tidak berfungsi.
Tekanan pilot yang tidak mencukupi menyebabkan perpindahan gigi menjadi lamban atau tidak sempurna. Ukur tekanan pada port X untuk memastikan tekanan berada dalam kisaran 5-12 bar. Tekanan pilot yang rendah mungkin disebabkan oleh filter pilot yang tersumbat, pembatasan jalur pasokan pilot, atau masalah dengan katup pilot itu sendiri. Tekanan balik saluran tangki yang tinggi (dengan konfigurasi saluran internal) juga dapat mengurangi tekanan pilot efektif dengan melawan sinyal pilot.
Kemacetan yang disebabkan oleh kontaminasi biasanya muncul sebagai masalah yang terjadi secara berkala atau katup yang bergeser ke satu arah tetapi tidak ke arah yang lain. Jika Anda mencurigai adanya kontaminasi, periksa kebersihan oli dan periksa filter untuk mencari kotoran yang tidak biasa. Kadang-kadang Anda dapat membebaskan katup yang macet dengan memberi energi berulang kali pada solenoida sambil mengetuk badan katup secara perlahan menggunakan palu lunak, meskipun hal ini hanya memberikan bantuan sementara. Pembersihan atau penggantian yang tepat diperlukan untuk perbaikan permanen.
Pertimbangan Biaya dan Strategi Pengadaan
Harga pasar untuk katup kontrol arah 4WEH 16 J biasanya berkisar antara $1.300 hingga $2.000 tergantung pada konfigurasi, kuantitas, dan pemasok. Opsi khusus seperti seal khusus, pemusatan hidraulik, atau karakteristik respons yang dimodifikasi mendorong harga ke arah yang lebih tinggi. Pembelian dalam jumlah besar sering kali mendapatkan diskon, dan menjalin hubungan dengan distributor dapat meningkatkan harga dan waktu pengiriman.
Waktu tunggu yang diperpanjang untuk beberapa konfigurasi berarti Anda perlu merencanakan pengadaan dengan hati-hati. Untuk aplikasi yang sangat penting dalam produksi, menyimpan katup cadangan dalam inventaris adalah hal yang masuk akal meskipun memerlukan biaya modal. Hitung biaya waktu henti operasi Anda—jika satu jam produksi yang hilang melebihi biaya katup cadangan, kasus bisnis untuk inventaris menjadi mudah. Beberapa operasi memelihara kumpulan katup yang dibangun kembali yang diputar melalui servis sebagai penggantian preventif.
Opsi pembayaran berbeda-beda menurut pemasok dan wilayah. Beberapa distributor di pasar seperti India menawarkan paket EMI (angsuran bulanan yang disamakan) yang membagi biaya dari waktu ke waktu, yang dapat membantu manajemen arus kas. Persyaratan standar mungkin net 30 atau net 60 hari. Untuk pesanan dalam jumlah besar atau hubungan yang berkelanjutan, menegosiasikan persyaratan pembayaran yang menguntungkan masuk akal sebagai bagian dari paket nilai total.
Praktik Terbaik Integrasi Sistem
Mengintegrasikan katup pengatur arah 4WEH 16 J ke dalam sistem hidrolik memerlukan perhatian pada beberapa faktor di luar katup itu sendiri. Desain pusat tertutup bekerja paling baik dengan pompa berkapasitas variabel yang dapat mengurangi aliran sebagai respons terhadap tekanan sistem. Pompa perpindahan tetap memerlukan aliran kontinu melalui katup pelepas dalam keadaan netral, yang membuang energi dan menghasilkan panas. Jika Anda terjebak dengan pompa tetap, pertimbangkan apakah desain katup tengah terbuka dapat berfungsi lebih baik.
Desain manifold mempengaruhi kinerja dan kemudahan servis. Memindahkan katup langsung ke manifold menyederhanakan pemipaan tetapi membuat penggantian katup lebih rumit karena Anda perlu menguras manifold dan memutus beberapa sambungan. Beberapa desain menggunakan pelat sandwich atau pelat tambahan yang memungkinkan Anda melepas katup sambil mempertahankan sambungan hidrolik lainnya. Pengorbanannya melibatkan biaya tambahan dan volume pemasangan yang sedikit lebih besar.
Perlindungan sirkuit perlu dipikirkan dengan cermat. Katup pelepas kerja langsung yang paralel dengan katup pengatur arah 4WEH 16 J dapat menangkap transien tekanan lebih cepat daripada pelepas sistem utama. Setel katup kejut ini sekitar 30-50 bar di atas tekanan pengoperasian normal sehingga tidak mengganggu pengoperasian biasa tetapi terbuka dengan cepat selama transien. Kapasitas aliran hanya perlu menangani lonjakan singkat, sehingga katup yang relatif kecil berfungsi dengan baik.
Contoh Aplikasi dan Kasus Penggunaan
Mesin cetak injeksi mewakili aplikasi umum untuk 4WEH 16 J. Mesin ini memerlukan kontrol yang andal terhadap silinder hidrolik besar yang memberikan gaya penjepitan dan tekanan injeksi. Desain pusat tertutup sangat cocok dengan sistem pompa variabel yang biasanya digunakan pada mesin cetak modern. Waktu siklus yang diukur dalam hitungan detik mengakomodasi kecepatan perpindahan katup 100 milidetik tanpa penalti.
Mesin press pembentuk logam menggunakan katup kontrol arah untuk memposisikan ram dan mengontrol operasi pembentukan. Aplikasi pengepresan sering kali melibatkan gaya tinggi pada kecepatan yang relatif lambat, yang berarti tekanan tinggi namun laju aliran sedang. Peringkat tekanan 350 bar dari versi H 4WEH 16 J menangani beban ini dengan nyaman. Konstruksi yang kokoh tahan terhadap beban kejut dan getaran yang biasa terjadi di lingkungan pengepresan.
Peralatan konstruksi seperti ekskavator dan pemuat mungkin menggunakan katup ini dalam aplikasi tertentu, meskipun peralatan bergerak lebih umum menggunakan sistem sensor beban dengan konfigurasi katup berbeda. Peralatan konstruksi stasioner seperti pompa beton atau penangan material dapat memanfaatkan kemampuan 4WEH 16 J. Pertimbangan utama melibatkan pencocokan karakteristik katup dengan waktu siklus aplikasi, profil beban, dan kondisi lingkungan.
Membuat Keputusan Akhir
Memilih katup kontrol arah 4WEH 16 J melibatkan evaluasi apakah karakteristiknya sesuai dengan kebutuhan aplikasi Anda. Desain pusat tertutup, operasi pilot, dan pemasangan CETOP 7 membuatnya cocok untuk jenis sistem tertentu. Jika Anda bekerja dengan pompa berkapasitas variabel, membutuhkan kapasitas tekanan tinggi, dan dapat mengakomodasi waktu respons, katup ini patut dipertimbangkan secara serius.
Sistem kode pemesanan memerlukan perhatian yang cermat untuk memilih konfigurasi yang tepat. Posisi 01 menentukan peringkat tekanan (H untuk 350 bar), posisi 10 mengatur tegangan (G24 untuk 24 VDC), dan posisi 12 mengontrol konfigurasi suplai pilot. Meluangkan waktu untuk memahami kode-kode ini dan berkonsultasi dengan dukungan teknis mencegah kesalahan pemesanan yang menyebabkan penundaan dan potensi masalah kompatibilitas.
Pertimbangkan total biaya kepemilikan, bukan hanya harga pembelian awal. Pertimbangkan keuntungan efisiensi energi dari desain pusat tertutup, persyaratan pemeliharaan, perkiraan masa pakai, dan ketersediaan suku cadang. Sebuah katup yang harganya lebih mahal pada awalnya namun memberikan keandalan yang lebih baik dan konsumsi energi yang lebih rendah sering kali terbukti lebih murah sepanjang masa pakainya. 4WEH 16 J telah memiliki rekam jejak dalam aplikasi industri, yang mengurangi risiko masalah tak terduga dan memberikan keyakinan pada kinerja jangka panjang.
