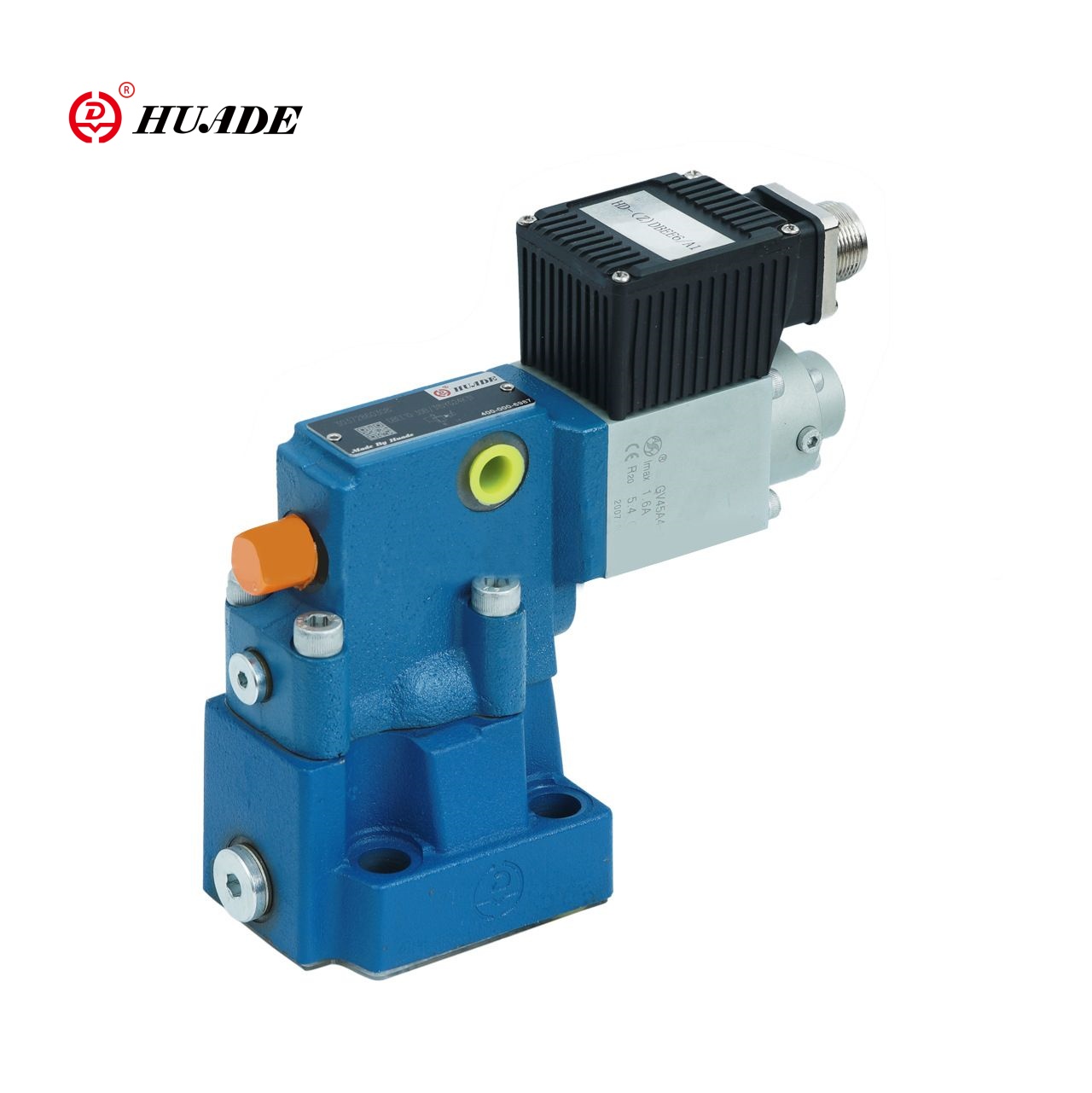

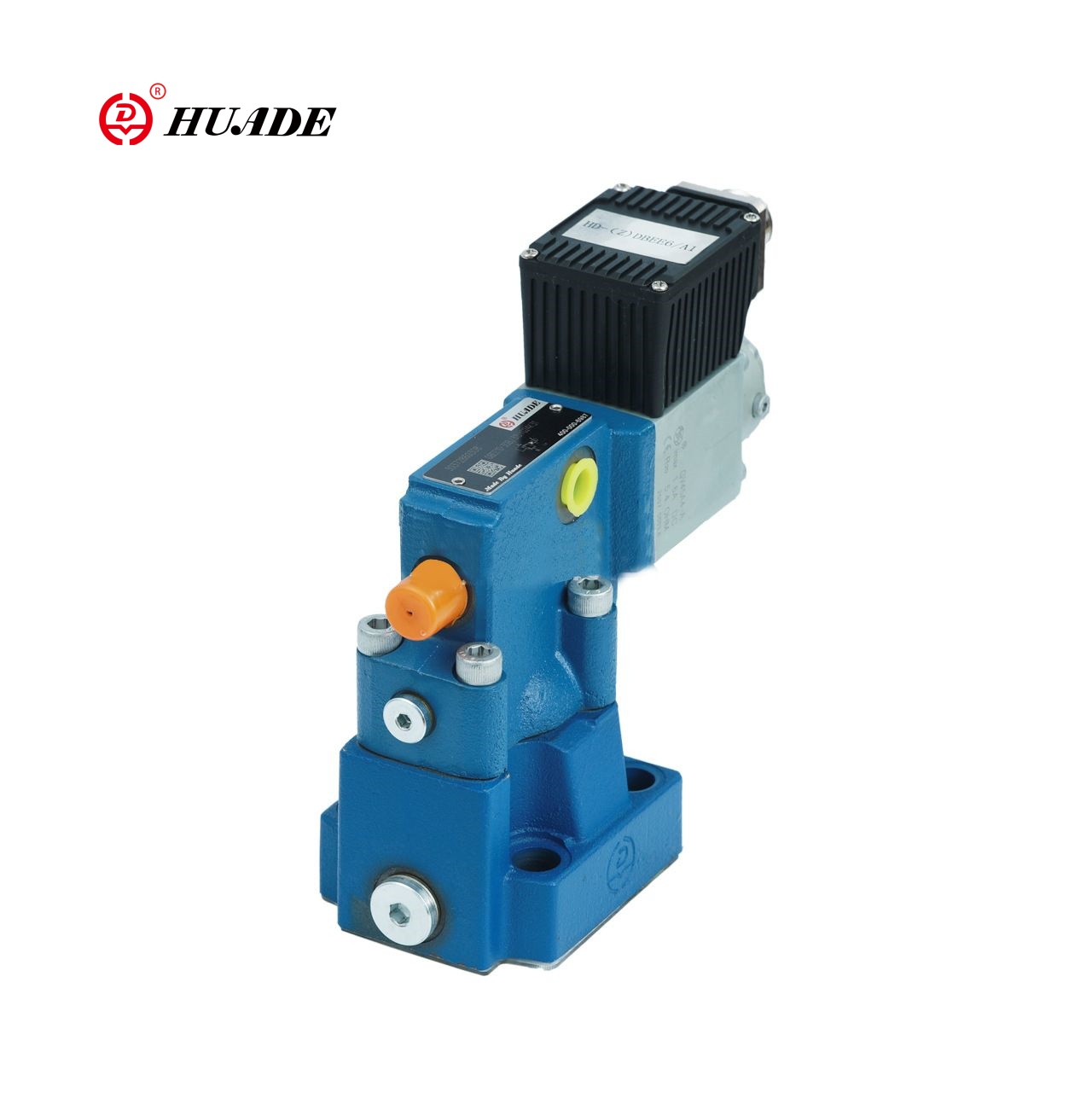

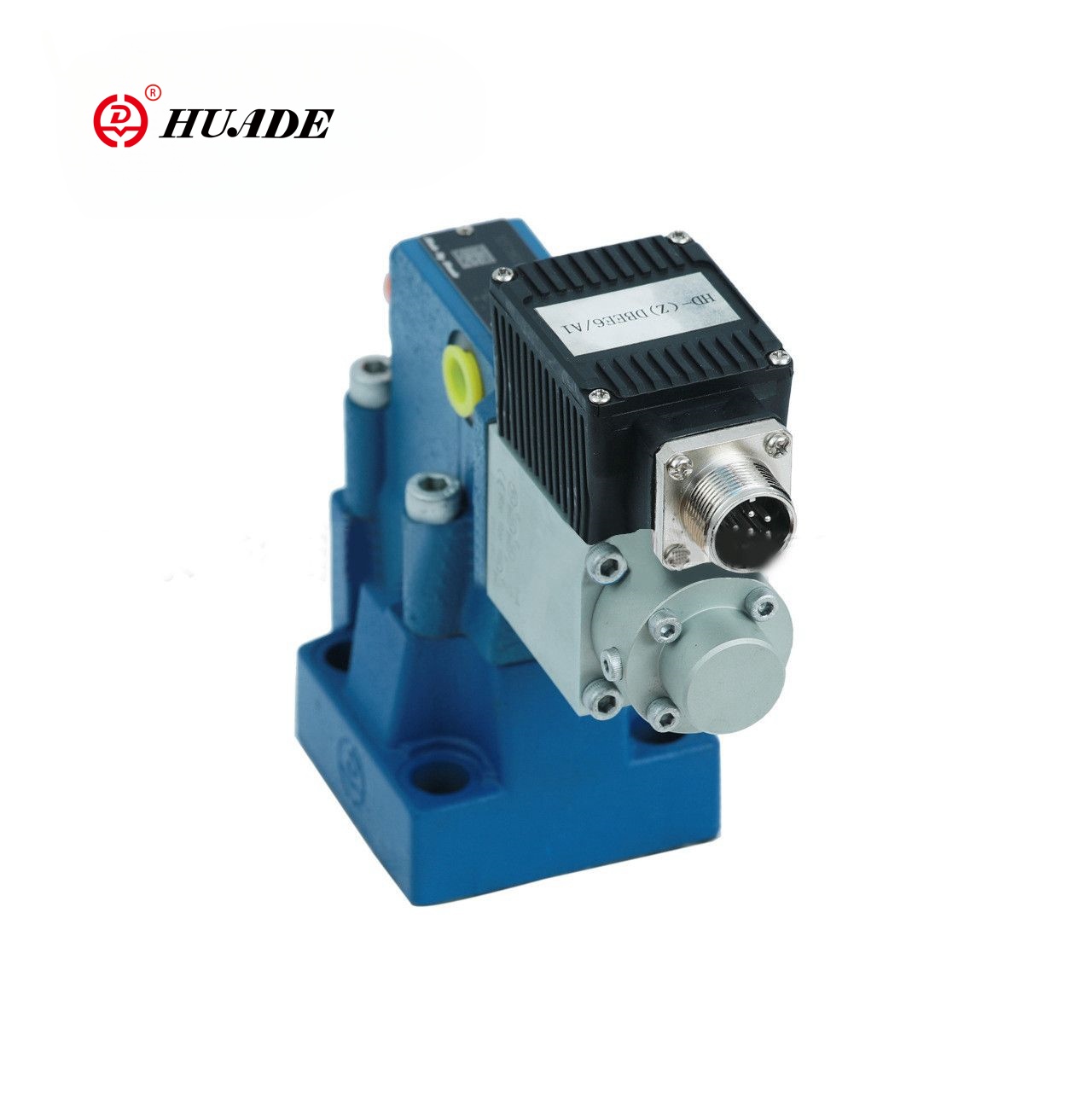

ZDBEE-1X Proportional Relief Valve adalah katup bantuan yang dioperasikan pilot, yang didorong oleh solenoid proporsional untuk mencapai pengaturan tanpa langkah dan kontrol tekanan sistem yang tepat. Katup proporsional ini dapat sepenuhnya menggantikan model yang sama dari Rexroth. Huade katup hidrolik mengadopsi standar yang sama dengan Rexroth, tetapi harganya lebih rendah.
| Umum | ||
| Instalasi | opsional | |
| Kisaran Suhu Penyimpanan (℃) | -20 hingga +80 | |
| Kisaran suhu sekitar | Dbe dan zdbe (℃) | -20 hingga+70 |
| Dbee dan zdbee (℃) | -20 hingga +50 | |
| Berat | Dbe dan zdbe (kg) | 2.4 |
| Dbee dan zdbee (kg) | 2.5 | |
| Hidrolik (diukur pada ʋ = 46 mm2/s dan t = 40 ° C ± 5 ℃ | ||
| Max. tekanan operasi | Port P: P1-P2: A1-A2: B1-B2 MPa | 31.5 |
| Port T MPA | 5 | |
| Max. tekanan yang dapat diatur | Tahap Tekanan 5 MPa | 5 |
| Tahap Tekanan 10 MPa | 10 | |
| Tahap tekanan 20 MPa | 20 | |
| Tahap Tekanan 31.5 MPa | 31.5 | |
| Min. Tekanan pengaturan pada nilai sinyal 0 MPa | Lihat kurva karakteristik | |
| Port tekanan kembali A; dengan saluran oli pilot eksternal (Y) | pisahkan dan pada tekanan nol untuk tangki | |
| Aliran oli percontohan L/mnt | 0.6o1.2 | |
| Max. aliran l/mnt | 30 | |
| Cairan tekanan | Minyak Mineral (HL, HLP) ke DIN 51 524 | |
| Kisaran suhu cairan tekanan | -20to+80 | |
| Rentang viskositas mm2/s | 15 hingga 380 | |
| Listrik | 24V DC | |
| Min.Control Current (MA) | 100 | |
| Max.Control MA saat ini | 1600 | |
| Resistensi kumparan solenoid | Nilai dingin pada 20 ° C (Ω) | 0.54 |
| Max.warm Value (Ω) | 7.8 | |
| Tugas | 100 | |
| Koneksi listrik | Dbe dan zdbe | Dengan steker komponen ke DIN EN 175 301 ~ 803 |
| Konektor plug-in ke DIN EN 175 301-803 | ||
| Dbee dan zdbee | Dengan komponen plug toe dln 43 563-am6-3 | |
| Plug-in Connector Toe DIN 43 563-BF6-3 | ||
| Perlindungan katup ke DIN 40 050 | IP 65 | |
| Kontrol Elektronik untuk DBEE dan ZDBEE | Terintegrasi ke dalam katup | |
| Untuk dbe dan zdbe | ||
| Penguat dalam analog format Eurocard | Hd-vt-vspa1-1-1x/ | |
Fitur:
▶ Katup untuk membatasi tekanan sistem
▶ Aktuasi melalui solenoida proporsional
▶ Untuk pemasangan subplate atau desain pelat sandwich
▶ Katup dan kontrol elektronik dari satu sumber
▶ Jenis HD-ZDBEE dengan elektronik kontrol terintegrasi
① Contoh Penyebaran Kurva Kurva Karakteristik Tekanan Nilai Perintah
②B landai di atas dan ke bawah yang dapat disesuaikan
Aplikasi:
Katup relief proporsional ZDBEE-1X cocok untuk sistem hidrolik yang membutuhkan kontrol tekanan yang tepat, seperti mesin teknik, mesin cetakan injeksi, peralatan metalurgi dan bidang lainnya.
Katup pelepas tekanan proporsional, tipe HD-DBE digerakkan melalui solenoid proporsional. Katup ini digunakan untuk membatasi tekanan sistem. Dengan katup ini dimungkinkan untuk menyesuaikan tekanan sistem tanpa langkah, yang harus dibatasi, sehubungan dengan nilai perintah listrik.
Katup -katup ini pada dasarnya terdiri dari solenoid proporsional (1), perumahan (2), kartrid katup (3), spool (4) dan uji coba (8). Solenoid proporsional mengubah arus listrik secara proporsional menjadi gaya mekanik. Peningkatan arus menyebabkan kenaikan yang sesuai dalam gaya solenoid. Ruang angker solenoid diisi dengan cairan hidrolik dan seimbang. Pengaturan tekanan sistem dilakukan melalui solenoida proporsional (1) sehubungan dengan nilai perintah. Tekanan yang timbul dari sistem di port p bekerja di sisi kanan spool (4). Pada saat yang sama tekanan sistem bertindak melalui garis kontrol (6) yang dilengkapi dengan lubang (5) pada sisi pegas yang dimuat spool (4). Melalui rifice lebih lanjut (7) tekanan sistem bertindak pada uji coba (8) terhadap kekuatan solenoid proporsional (1). Setelah tekanan sistem mencapai nilai yang telah ditetapkan sebelumnya, angkat Poppet (8) dari kursinya. Bergantung pada modelnya, oli percontohan sekarang dapat mengalir secara eksternal melalui port A (Y) atau secara internal ke dalam tangki, ini memiliki efek membatasi tekanan pada sisi pegas yang dimuat spool (4). Jika tekanan sistem terus naik sedikit maka tekanan yang lebih tinggi di sisi kanan spool mendorong spool ke kiri ke posisi kontrol P ke T. pada arus kontrol minimum -koresponden yang sesuai dengan nilai perintah nol -tekanan minimum yang dapat diatur akan diatur.
Struktur katup pelepas tekanan proporsional Zdbe-1x
Struktur katup pelepas tekanan proporsional Zdbee-1x
Dalam hal desain fungsional, katup proporsional Zdbee-1x pada dasarnya sesuai dengan katup relief proporsional ZDBE. Satu -satunya perbedaan adalah bahwa solenoid proporsional dilengkapi dengan perumahan ⑩, di mana pengontrol elektronik dibangun. Catu Daya dan Tegangan Titik Setel diterima melalui konektor plug-in (11).
Kurva karakteristik titik-tekanan yang ditetapkan telah ditetapkan oleh pabrikan berdasarkan prinsip toleransi manufaktur minimum. Waktu ramp untuk peningkatan tekanan dan penurunan dapat disesuaikan secara independen dengan menggunakan potensiometer masing -masing.
Simbol katup pelepas tekanan proporsional Zdbee-1x
