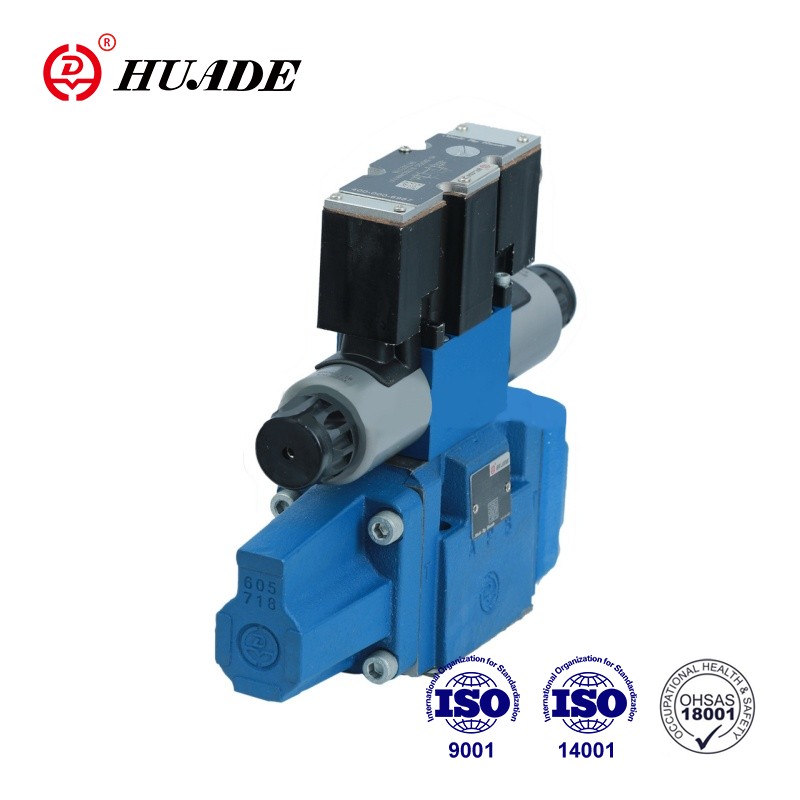

Katup tipe HD-4WRZE adalah katup 4 arah yang dioperasikan pilot yang digerakkan melalui solenoida proporsional, yang mengontrol arah dan laju aliran. Katup arah proporsional ini memiliki kinerja biaya tinggi. Pabrik ini dilengkapi dengan peralatan produksi canggih dari seluruh dunia dan memiliki prosedur pengujian yang ketat untuk memastikan kinerja stabil dari setiap katup proporsional.
| Hidrolik | |||||
| Ukuran nominalnya | 10 | 16 | 25 | 32 | |
| Tekanan operasi | pasokan minyak percontohan eksternal | 3~10 | |||
| -Katup pilot (MPa) | pasokan minyak percontohan internal | 10~31.5 | 10~35 | ||
| -Katup utama (MPa) | 31.5 | 35 | |||
| Tekanan saluran balik (MPa) | Port T (pengurasan oli pilot eksternal) | 31.5 | 25 | 25 | 15 |
| Port T (pengurasan oli pilot internal) | 3 | ||||
| Pelabuhan Y | 3 | ||||
| Volume oli pilot (cm3) untuk pergerakan spool 0~100% | 1.7 | 4.6 | 10 | 26.5 | |
| Aliran oli percontohan di port X dan Y (L/mnt) untuk bentuk sinyal input bertahap 0~100% | 3.5 | 5.5 | 7 | 15.9 | |
| Aliran melalui katup utama (L/mnt) | 170 | 460 | 870 | 1600 | |
| % Histeresis | ≤6 | ||||
| Cairan bertekanan | Mineral oi1 hingga DIN 51 524 | ||||
| Kisaran suhu fluida tekanan (℃) | -20~80 | ||||
| Kisaran viskositas (mm2/s) | 20~380 | ||||
| Instalasi | opsional, sebaiknya horizontal | ||||
| Berat untuk versi WRZ... (untuk WRZE"tambahan 0,2kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Listrik | |||
| Jenis katup | September | INI MENDIDIH | |
| Jenis tegangan | DC | ||
| Arus Maks (A) | 1.5 | 2.5 | |
| Resistansi kumparan solenoid (Ω) | Nilai dingin pada 20℃ | 4.8 | 2 |
| Nilai maks.hangat | 7.2 | 3 | |
| Perlindungan | IP65 | ||
| Suhu koil (℃) | hingga 150 | ||
| Tugas % | 100 | ||
| Kontrol elektronik | HD-VT-VSPA2-50-1X/. | elektronik kontrol terintegrasi | |
Fitur:
▶Katup arah proporsional yang dioperasikan pilot
▶Untuk pemasangan subpelat
▶Kontrol arah dan laju aliran
▶Spul kontrol berpusat pegas
▶Katup dan kontrol proporsional elektronik dari satu sumber
Aplikasi:
Katup HD-4WRZE digunakan untuk mengontrol arah dan aliran.
Katup pada dasarnya terdiri dari: katup pilot ①, spool utama ④, katup utama ⑥, dan pegas pemusatan ③. Dengan solenoid B dalam kondisi de-enegized, control spool ② bergerak ke kanan. Suplai oli pilot ke pilot valve bersifat internal melalui port P atau eksternal melalui port X. Oli pilot mengalir melalui pilot valve ① ke dalam ruang tekanan dan menggerakkan kumparan utama ④ sebanding dengan sinyal input listrik. Sambungan dari P ke A dan dari B ke T melalui penampang tipe lubang dengan karakteristik aliran progresif.
Dengan solenoid A dalam kondisi tidak berenergi, spool utama bergerak ke kiri. Sambungan dari P ke B dan dari A ke T. De-energisasi solenoid, spool kontrol, dan spool pilot ④ dipindahkan kembali ke tengahnya posisi.
Simbol Katup Arah Proporsional 4WRZE-7X
Pasokan minyak percontohan
