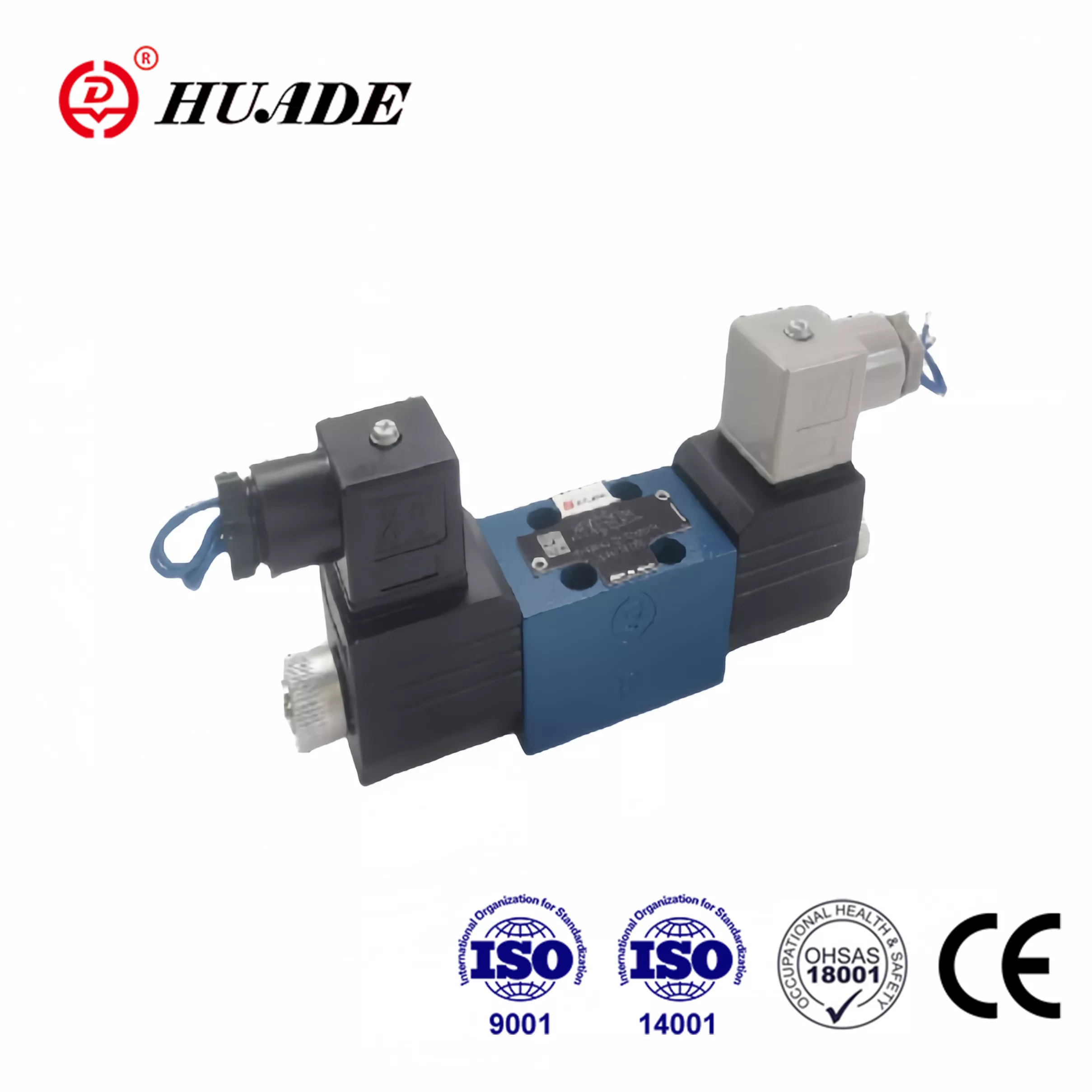

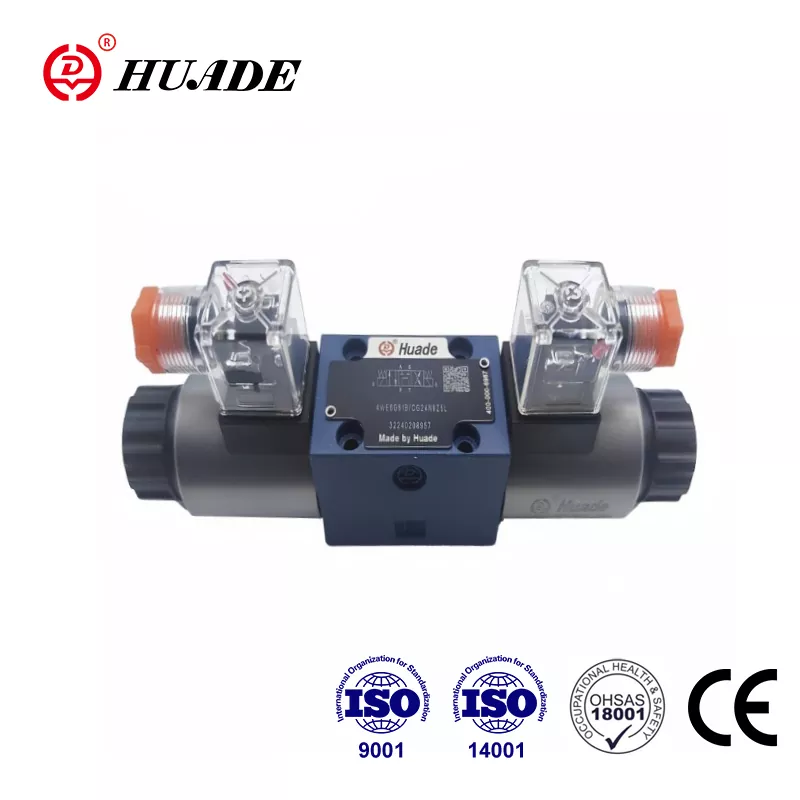

Saat orang menelusuri "katup kontrol arah WE 4 untuk Rexroth", mereka biasanya melihat salah satu komponen hidrolik yang paling umum dalam mesin industri. Namanya mungkin agak membingungkan. Yang dimaksud "WE 4" kebanyakan orang sebenarnya adalah katup seri Rexroth WE 6 dengan fungsi 4 arah. Angka "4" mengacu pada empat port utama pada katup, sedangkan "6" memberi tahu Anda penunjukan ukuran, yang sesuai dengan pola pemasangan standar industri NG6 atau CETOP 3.
Perbedaan ini penting karena jika Anda memesan suku cadang atau merancang suatu sistem, Anda perlu tahu persis apa yang sedang Anda kerjakan. Katup kontrol arah Rexroth dalam kategori ini telah menjadi andalan dalam sistem hidrolik selama beberapa dekade, dan ada alasan bagus mengapa katup ini tetap populer hingga saat ini.
Apa yang Membuat Rexroth WE 6 Valve Istimewa
Katup kontrol arah Rexroth WE 6 menonjol di antara katup hidrolik yang ramai karena mengemas kinerja serius ke dalam paket yang ringkas. Katup ini mampu menangani tekanan hingga 350 bar, yaitu sekitar 5.076 psi, dan laju aliran hingga 80 liter per menit bila Anda menggunakan versi solenoid DC. Untuk solenoid AC, angkanya turun menjadi 60 liter per menit, namun angka tersebut masih cukup untuk sebagian besar aplikasi industri.
Katup menggunakan apa yang disebut desain solenoid pin basah kerja langsung. Tanpa terlalu teknis, ini berarti kumparan elektromagnetik berada di dalam oli hidrolik, yang membantu mendinginkannya dan membuatnya bekerja lebih senyap. Oli juga melumasi bagian yang bergerak, sehingga memperpanjang umur katup. Ini berbeda dari beberapa desain yang lebih murah di mana solenoid berada di luar oli dan menjadi lebih panas.
Yang membedakan katup kontrol arah ini adalah memenuhi standar internasional. Pola pemasangan mengikuti ISO 4401-03-02-0-05, yang sama dengan standar NFPA D03 Amerika. Standarisasi ini berarti Anda dapat menukar katup Rexroth dengan katup NG6 merek lain tanpa mengganti pelat pemasangan atau pipa ledeng. Hal ini menjadi masalah besar jika Anda memelihara peralatan lama atau mencoba mendapatkan suku cadang dengan cepat.
Memahami Fungsi 4 Arah
Ketika kita berbicara tentang katup pengatur arah 4 arah, kita sedang menjelaskan bagaimana katup mengontrol aliran hidrolik. Katup memiliki empat port utama, biasanya diberi label P, T, A, dan B. Port P terhubung ke pompa Anda dan mengalirkan cairan hidrolik bertekanan. Port T terhubung ke tangki Anda dan merupakan tempat kembalinya cairan. Port A dan B terhubung ke silinder hidrolik atau motor Anda.
Katup Rexroth WE 6 dapat dikonfigurasi sebagai katup 4/3, yang berarti empat port dan tiga posisi, atau katup 4/2 dengan empat port dan dua posisi. Versi tiga posisi lebih umum karena memberikan Anda posisi tengah netral di mana katup kembali ketika Anda mematikan sinyal listrik.
Posisi tengah yang berbeda melakukan hal yang berbeda. Pusat tertutup, yang Rexroth sebut sebagai spool "C", memblokir semua port di posisi tengah tetapi menghubungkan A dan B ke tangki. Ini berguna saat Anda perlu menahan beban di tempatnya. Pusat terbuka, ditandai sebagai "G" atau "T" dalam sistem Rexroth, menghubungkan pompa langsung ke tangki pada posisi netral sambil memblokir A dan B. Inilah yang akan Anda gunakan dengan pompa roda gigi perpindahan tetap karena memungkinkan pompa mengeluarkan muatan ketika tidak ada yang bergerak.
Konfigurasi spool "E" juga populer. Ini menghalangi pompa tetapi menghubungkan A, B, dan T bersama-sama di tengah. Dan jika Anda membutuhkan gaya penahan maksimum, spool "H" memblokir keempat port sepenuhnya pada posisi netral. Inilah yang digunakan masinis untuk klem penahan kerja karena hampir tidak ada kebocoran setelah klem dipasang.
Bagaimana Rexroth Valve Dibandingkan dengan Kompetisi
Pasar katup kontrol arah NG6 sangat kompetitif, dengan Parker Hannifin dan Eaton Vickers menawarkan produk serupa. Ketiga merek utama tersebut membuat katup yang dapat dipertukarkan secara fisik karena mengikuti standar CETOP 3 yang sama. Hal ini membuat keputusan pembelian Anda tergantung pada detail kinerja, harga, dan seberapa cepat Anda bisa mendapatkan katup tersebut.
Rexroth WE 6 dan Vickers DG4V-3 keduanya menghasilkan kapasitas maksimal 80 liter per menit dan 350 bar pada port utama. Seri D3W Parker mengklaim kapasitas aliran lebih tinggi, hingga 150 liter per menit pada tapak D03 yang sama. Ini mungkin penting jika Anda melampaui batas, namun untuk sebagian besar aplikasi, katup Rexroth menyediakan banyak kapasitas.
Salah satu area di mana perbedaan muncul adalah pada peringkat tekanan port tangki. Katup Rexroth biasanya memungkinkan tekanan balik 160 bar pada port T untuk jenis spool tertentu. D3W Parker mencapai 210 bar, dan versi kinerja tinggi Vickers DG4V-3 menangani 207 bar. Jika Anda memiliki jalur balik yang panjang atau perlu mengatur tekanan punggung, ini mungkin memengaruhi pilihan Anda.
Dari segi harga, katup kontrol arah Rexroth biasanya berharga sekitar £255 untuk unit dasar, meskipun harga bervariasi berdasarkan konfigurasi dan tempat Anda membeli. Anda dapat menemukan katup ini melalui distributor industri, di eBay untuk unit bekas atau berlebih, dan melalui pemasok besar seperti RS Online.
Mengapa Kebersihan Cairan Lebih Penting dari yang Anda Pikirkan
Inilah sesuatu yang membuat banyak orang lengah tentang katup Rexroth WE 6. Meskipun dibuat kokoh dan dapat menangani tekanan 350 bar, ternyata sangat sensitif terhadap oli hidrolik yang kotor. Kesesuaian yang presisi antara spul dan lubang inilah yang memungkinkan katup menutup pada tekanan tinggi, namun jarak bebas yang sama, biasanya antara 3 dan 13 mikron, berarti partikel dapat menyumbat semuanya.
Ketika kontaminan masuk ke dalam celah kecil tersebut, mereka menciptakan apa yang oleh industri disebut spool stiction atau silt lock. Spool macet dan tidak bergerak meskipun solenoid diberi energi. Jika Anda menjalankan solenoida AC, hal ini sebenarnya dapat membakar koil karena tetap berada dalam mode arus masuk tinggi alih-alih turun ke arus penahan setelah kumparan bergerak.
Rexroth menetapkan bahwa sistem hidrolik Anda harus mempertahankan kelas kebersihan ISO 4406 20/18/15. Itu bukan sekedar saran. Filtrasi yang baik dan mencegah kontaminasi masuk ke sistem Anda mungkin merupakan satu-satunya hal terpenting yang dapat Anda lakukan untuk menjaga katup kontrol arah Anda bekerja dengan andal. Ini lebih penting daripada membeli katup paling mahal atau merekayasa kontrol kelistrikan Anda secara berlebihan.
Rutinitas perawatan yang tepat mencakup pemeriksaan elemen filter berdasarkan perbedaan tekanan, menjaga oli tetap dingin, dan memastikan air tidak masuk ke sistem. Pepatah hidrolik kuno mengatakan menjaga oli Anda "bersih, dingin, dan kering", dan itulah kunci umur katup yang panjang.
Sambungan dan Perlindungan Listrik
Katup Rexroth WE 6 hadir dengan opsi voltase berbeda. Anda bisa mendapatkan 24 VDC, yang umum terjadi pada peralatan bergerak dan mesin industri yang lebih baru. Ada juga 230 VAC untuk sistem industri lama dan 110 VDC untuk beberapa aplikasi khusus. Solenoida AC dan DC dapat dipertukarkan pada badan katup yang sama, sehingga memberi Anda fleksibilitas jika Anda meningkatkan sistem.
Saat Anda mematikan aliran listrik ke katup solenoid, hal itu menghasilkan lonjakan tegangan. Ini hanya fisika, tetapi dapat menyebabkan masalah pada kontrol elektronik Anda jika Anda tidak menanganinya dengan benar. Anda memerlukan perlindungan lonjakan arus eksternal pada panel listrik Anda, atau Anda dapat memesan katup dengan konektor yang memiliki peredam interferensi bawaan.
Katup juga menawarkan opsi penggantian manual. Pengabaian manual standar memungkinkan teknisi menggerakkan spul dengan menekan tombol saat daya dimatikan. Hal ini sangat berharga selama pemecahan masalah atau commissioning. Ada juga opsi tombol jamur dengan penahan yang mengunci katup pada posisi manual hingga Anda menariknya keluar kembali.
Kapan Menggunakan Katup Ini dan Kapan Harus Mencari di Tempat Lain
Katup kontrol arah Rexroth WE 6 unggul dalam kontrol on-off yang sederhana. Jika Anda memerlukan silinder hidrolik untuk memanjang atau memendek, atau motor untuk hidup dan mundur, katup ini melakukan pekerjaannya dengan andal dan ekonomis. Ini perlengkapan standar dalam mesin konstruksi, peralatan pertanian, peralatan mesin, dan hidrolika industri umum.
Apa yang tidak dilakukan katup ini adalah kontrol proporsional. Anda tidak dapat memvariasikan laju aliran atau mengontrol kecepatan aktuator dengan lancar menggunakan katup kontrol arah sederhana. Jika Anda membutuhkannya, Anda sedang mencari seri katup proporsional 4WRA atau 4WREE Rexroth. Katup tersebut memiliki solenoid proporsional, umpan balik elektronik, dan sensor posisi yang memungkinkan Anda mengontrol posisi spool secara terus menerus berdasarkan sinyal analog.
Perbedaan biayanya signifikan. Katup arah proporsional mungkin berharga lebih dari $2.000, sedangkan katup kontrol arah dasar WE 6 harganya lebih murah. Untuk lamaran yang hanya membutuhkan posisi terpisah, mengeluarkan uang ekstra untuk kontrol proporsional tidak masuk akal. Katup yang lebih sederhana lebih andal, lebih mudah dirawat, dan berfungsi sesuai kebutuhan Anda.
Untuk lokasi berbahaya, Rexroth menawarkan versi katup WE 6 yang tahan ledakan dengan peringkat Ex ib IIC T6. Ini adalah apa yang akan Anda gunakan di pabrik kimia atau kilang minyak di mana terdapat risiko atmosfer yang mudah meledak. Konstruksi katupnya sama, tetapi komponen kelistrikannya memenuhi standar keselamatan intrinsik.
Pertimbangan Instalasi dan Desain Sistem
Memasang katup kontrol arah Rexroth dengan benar akan memberikan perbedaan besar dalam seberapa baik kinerjanya. Katup dipasang pada pelat bawah yang dibaut ke manifold atau blok hidraulik Anda. Subpelat memiliki saluran porting yang terhubung ke pipa ledeng Anda. Pastikan Anda menggunakan pelat bawah CETOP 3 yang cocok dengan pola port katup.
Anda dapat memasang katup dalam orientasi apa pun, tetapi Anda perlu memikirkan pembuangan panas. Pelat bawah harus memiliki konduktivitas termal minimal 36,2 W/mK, dan jika Anda memasang beberapa katup pada manifold yang sama, jaga jarak antar pusat setidaknya 55mm. Kumparan solenoid dapat berputar 90 derajat, yang membantu saat Anda bekerja di ruang sempit atau perlu mengarahkan sambungan listrik ke arah tertentu.
Satu hal yang harus diperhatikan adalah batas aliran. Meskipun katup memiliki kapasitas 80 liter per menit, jika kondisi sistem Anda mungkin mendorong aliran lebih tinggi selama transien atau peralihan, Anda perlu memasang throttle kartrid di saluran tekanan. Tanpa ini, Anda berisiko mengalami osilasi spul atau perilaku tidak menentu saat Anda beroperasi mendekati batas kapasitas katup.
Batas tekanan port tangki adalah pertimbangan desain lainnya. Untuk jenis spool bertanda "A" atau "B", jika Anda menjalankan tekanan yang mungkin mendorong port tangki lebih dari 160 bar, Anda perlu memperlakukan port tersebut sebagai saluran pembuangan dan bukan saluran balik. Rutekan secara terpisah ke tangki dengan tekanan balik minimal, atau pilih katup lain dengan peringkat port tangki lebih tinggi.
Mengatasi Masalah Umum
Ketika sistem hidrolik dengan katup kontrol arah Rexroth tidak berfungsi dengan baik, ada cara logis untuk mencari tahu apa yang salah. Mulailah dengan penggantian manual. Jika Anda dapat menggerakkan spul secara manual dan aktuator berfungsi, masalahnya ada pada kelistrikan. Periksa catu daya, sambungan kabel, dan sinyal kontrol Anda. Jika pengesampingan manual juga tidak menggerakkan spul, Anda mengalami masalah mekanis.
Masalah mekanis biasanya disebabkan oleh kontaminasi atau kerusakan. Jika katup bekerja dalam oli kotor, spool mungkin tersangkut. Kadang-kadang Anda dapat mengosongkannya dengan memutar pengesampingan manual sambil mengetuk pelan badan katup, namun jika kontaminasinya parah, Anda perlu membongkar dan membersihkan katup atau menggantinya.
Kegagalan listrik sering kali muncul sebagai kumparan solenoid yang terbakar. Jika Anda mengukur resistansi tak terbatas pada terminal koil, koil terbuka dan perlu diganti. Resistansi rendah mungkin mengindikasikan short. Kumparan DC normal biasanya terbaca antara 10 dan 50 ohm tergantung pada peringkat tegangan. Kumparan AC terbaca lebih rendah, seringkali sekitar 3 hingga 8 ohm.
Kebocoran adalah masalah umum lainnya pada katup lama. Seal yang menjaga agar oli tidak bocor secara eksternal dan seal yang mencegah kebocoran internal melewati spul, keduanya akan aus seiring berjalannya waktu. Kebocoran eksternal terlihat jelas, namun kebocoran internal terlihat sebagai aktuator yang melayang atau hilangnya gaya penahan. Mengganti kit segel biasanya dapat mengatasi masalah ini, dan Rexroth memberikan instruksi pembuatan ulang yang terperinci dalam dokumentasi pemeliharaannya.
Gambaran Lebih Besar tentang Kontrol Hidraulik
Katup kontrol arah Rexroth WE 6 mewakili teknologi matang yang telah terbukti selama beberapa dekade penggunaan industri. Ini tidak mencolok atau berteknologi tinggi menurut standar modern, namun itulah yang Anda inginkan untuk kontrol hidrolik yang andal. Katup melakukan satu pekerjaan dengan baik, dibuat dengan standar kualitas, dan mengikuti konvensi industri yang membuatnya mudah digunakan.
Untuk sistem yang membutuhkan lebih dari 80 liter per menit, Rexroth menawarkan seri katup yang dioperasikan pilot WEH. Ini menggunakan katup kecil tipe WE 6 sebagai tahap pilot untuk mengendalikan spool utama yang jauh lebih besar. Seri WEH berskala hingga ukuran NG32 dan dapat menangani lebih dari 1.000 liter per menit. Fakta bahwa katup besar ini pun mengandalkan desain WE 6 sebagai tahap percontohan menunjukkan betapa mendasarnya arsitektur katup ini terhadap kontrol hidrolik.
Saat Anda menentukan katup kontrol arah untuk sistem baru atau mengganti katup pada peralatan yang sudah ada, seri Rexroth WE 6 patut mendapat pertimbangan serius. Ini menghasilkan kapasitas tekanan tinggi, peringkat aliran yang baik, dan keandalan yang terbukti bila Anda merawat sistem hidraulik dengan benar. Pemasangan yang terstandarisasi berarti Anda tidak terpaku pada satu pemasok, namun kualitas teknik dan dukungan Rexroth menjadikan mereka pilihan tepat untuk komponen penting ini.
Memahami arti sebenarnya dari "WE 4", mengetahui batasan kinerja, dan memahami mengapa kebersihan cairan sangat penting akan membantu Anda mendapatkan hasil maksimal dari katup ini. Baik Anda memelihara armada peralatan bergerak, merancang mesin industri baru, atau memecahkan masalah sistem hidrolik yang tidak berfungsi dengan baik, katup kontrol arah Rexroth tetap menjadi solusi praktis dan efektif untuk kebutuhan kontrol hidrolik.
