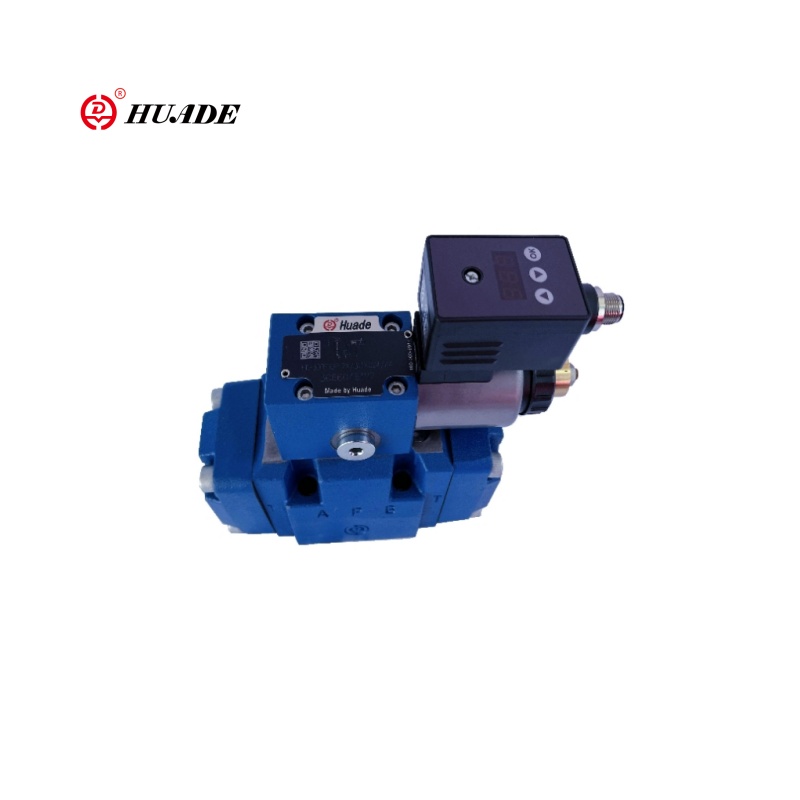

Katup pereduksi tekanan proporsional 3Dree-7x

Katup pereduksi tekanan proporsional yang dioperasikan oleh pilot tiga arah 3DREE-7X adalah model yang ditingkatkan atau dimodifikasi dari seri 3DRE katup, dengan akurasi kontrol yang lebih tinggi atau fungsi tambahan (seperti modul kontrol elektronik terintegrasi). Fungsi intinya dari katup proporsional ini adalah untuk menyesuaikan tekanan outlet secara proporsional melalui sinyal listrik, dan untuk mencapai kontrol tekanan dan pembongkaran melalui desain tiga arah (P → A, A → T), yang cocok untuk sistem hidrolik yang membutuhkan regulasi tekanan dinamis dan presisi tinggi.

Parameter produk katup pereduksi tekanan proporsional 3DRE-7X

Parameter Produk Katup Pengurangan Tekanan Proporsional 3Dree-7x

Fitur:

▶ Versi 3 arah

▶ Operasi dengan menggunakan solenoid proporsional dengan koil yang dapat diputar

▶ Untuk pemasangan subplate

▶ Pola porting menurut ISO 4401

▶ Batasan tekanan maksimum, opsional

▶ Katup dan kontrol elektronik dari satu sumber

▶ Elektronik terintegrasi (OBE) (tipe HD-3DRE (M) E):

- Sedikit toleransi manufaktur dari kurva karakteristik tekanan nilai perintah

▶ Elektronik kontrol eksternal (tipe HD-3DRE (M)

▶ Kurva Kurva Karakteristik Tekanan Nilai Perintah Linear

Aplikasi:

Katup pereduksi tekanan proporsional 3DREE-7X terutama digunakan dalam otomatisasi industri dan peralatan mesin, excavator/loader, bangku uji komponen hidrolik, sistem pitch pembangkit listrik tenaga angin.

Fungsi dan bagian dari katup pereduksi tekanan proporsional 3dree-7x

Fungsi, bagian

Jenis katup 3DRE (M) dan 3DRE (M) E adalah katup pereduksi tekanan 3 arah yang dioperasikan secara elektrik dengan keterbatasan tekanan aktuator.

Mereka digunakan untuk pengurangan (P ke A) dan batasan (A ke T) dari tekanan sistem.

Pengaturan

Katup terdiri dari dua rakitan utama:

▶ Katup kontrol pilot (1) dengan solenoid proporsional (2), secara opsional dengan batasan tekanan maksimum (15)

▶ Katup utama (3) dengan spool kontrol utama (4)

Fungsi

▶ Pengaturan Tekanan yang bergantung pada nilai yang akan dikurangi di Port A melalui katup kontrol pilot (1).

▶ Dengan port P yang tertekan, pegas (5) dan (6) tahan spool kontrol utama (4) di posisi pusatnya.

Dengan cara ini, lompatan awal di aktuator dicegah.

▶ Cairan pilot mengalir dari bor (7) melalui pengontrol aliran (8), melalui ruang kontrol (11) ke celah throttle (9), melalui jalur (10) ke port Y. Koneksi ini harus dipimpin ke tangki pada tekanan nol.

Pengurangan Tekanan

▶ Penumpukan tekanan pilot di ruang kontrol (11) sebagai fungsi dari nilai perintah.

▶ Penumpukan tekanan di ruang pegas (13) melalui nozzle (12) dan pergerakan spool kontrol utama (4) ke kanan.

Cairan hidrolik mengalir dari P ke A.

▶ Tekanan aktuator di port A tersedia di ruang pegas (14).

▶ Peningkatan tekanan di port A ke tekanan yang ditetapkan dari katup kontrol pilot (1) mengarah pada pergerakan spool utama (4) ke kiri. Tekanan di port A hampir identik dengan tekanan yang ditetapkan pada katup kontrol pilot (1).

Batasan tekanan

▶ Jika tekanan di port A melebihi tekanan yang ditetapkan dari katup kontrol pilot (1), spool kontrol utama (4) dipindahkan lebih jauh ke kiri.

▶ Ini membuka koneksi dari A ke T dan membatasi tekanan yang tertunda di port A ke nilai perintah set.

Jenis HD-3Dree dan HD-3Dreme (dengan elektronik terintegrasi (OBE))

Berkenaan dengan fungsi dan pengaturan, katup ini sesuai dengan tipe HD-3DRE dan HD-3Drem. Di katup kontrol pilot, ada lebih dari perumahan (17) dengan elektronik kontrol.

Tegangan Nilai Pasokan dan Perintah diterapkan pada konektor (18).

Di pabrik, kurva karakteristik tekanan nilai perintah disesuaikan dengan sedikit toleransi manufaktur. Untuk informasi lebih lanjut, lihat halaman 9.
