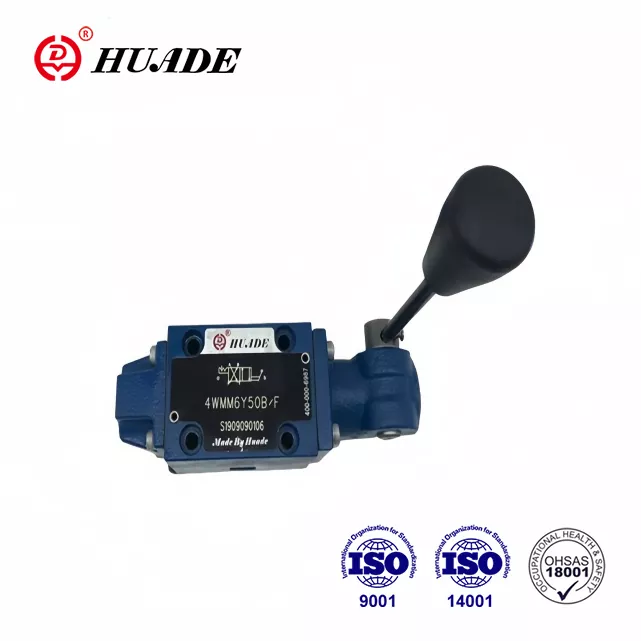

Saat Anda bekerja dengan sistem hidrolik yang memerlukan kontrol manual yang andal, katup kontrol arah WMM 6 menonjol sebagai pilihan praktis. Katup ini, diproduksi oleh Bosch Rexroth, telah melayani industri di seluruh dunia selama beberapa dekade. Ini dirancang untuk mengontrol aliran cairan hidrolik dengan presisi, membantu operator mengelola segalanya mulai dari mesin industri hingga peralatan bergerak.
WMM 6 termasuk dalam rangkaian katup pengarah yang dioperasikan secara manual dan mengikuti standar internasional. Apa yang membuat katup ini sangat berguna adalah pengoperasiannya yang mudah dipadukan dengan konstruksi yang kokoh. Insinyur dan teknisi menghargai cara ia menangani aplikasi bertekanan sedang hingga tinggi tanpa memerlukan sistem kelistrikan yang rumit atau sumber daya eksternal.
Memahami Dasar-Dasar Desain WMM 6
Katup kontrol arah WMM 6 beroperasi melalui mekanisme spool geser di dalam housing yang dibuat dengan mesin presisi. Saat Anda menggerakkan tuas manual, spool berpindah posisi, membuka dan menutup jalur khusus untuk cairan hidrolik. Metode operasi langsung ini berarti tidak ada penundaan antara masukan Anda dan respons katup.

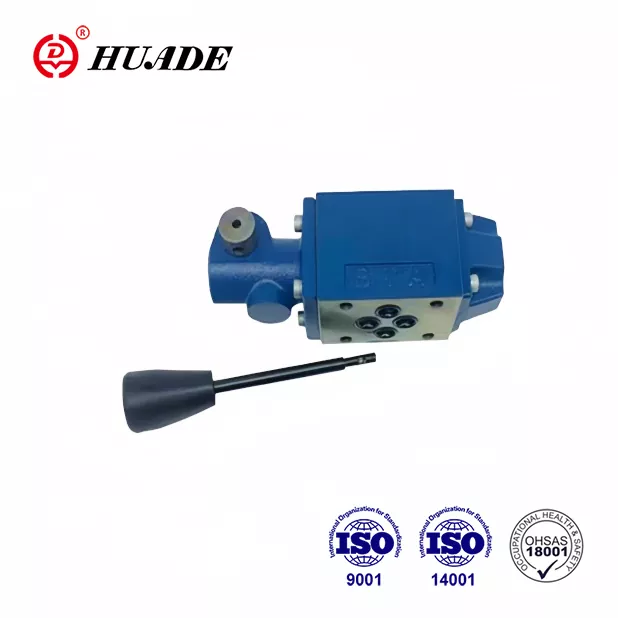

Badan katup dipasang langsung ke pelat bawah yang mengikuti standar CETOP 3, juga dikenal sebagai antarmuka NG6 atau ISO 4401-03. Standarisasi ini membuat pemasangan menjadi mudah dan memungkinkan katup dipasang ke sistem hidraulik yang ada tanpa modifikasi khusus. Rumahnya biasanya terbuat dari baja berlapis seng, memberikan ketahanan korosi yang sangat baik bahkan di lingkungan yang berat.
Di dalam katup, Anda akan menemukan spool yang dirancang dengan cermat dengan area penyegelan yang meminimalkan kebocoran internal. Gulungan ini hadir dalam konfigurasi berbeda, masing-masing diidentifikasi dengan huruf simbol tertentu. Mekanisme pegas kembali memastikan katup kembali ke posisi netral saat Anda melepaskan tuas, yang penting untuk pengoperasian yang aman.
Spesifikasi Teknis Yang Penting
Katup kontrol arah WMM 6 menangani tekanan hingga 315 bar pada port utamanya, dengan kapasitas aliran maksimum 60 liter per menit. Spesifikasi ini membuatnya cocok untuk silinder dan motor hidrolik berukuran sedang. Port tangki dapat menangani hingga 160 bar, yang cukup untuk sebagian besar aplikasi standar.
Kisaran suhu pengoperasian berkisar dari minus 30 hingga plus 80 derajat Celcius saat menggunakan segel NBR standar. Untuk aplikasi yang melibatkan suhu lebih tinggi atau cairan tahan bahan kimia, katup tersedia dengan segel FKM berkode varian V. Katup mempertahankan kinerja pada rentang viskositas yang luas, dari 2,8 hingga 500 milimeter persegi per detik, meskipun kinerja optimal terjadi sekitar 46 mm²/s menggunakan oli hidrolik standar seperti HLP46.
Rakitan katup lengkap memiliki berat sekitar 1,4 kilogram untuk versi tiga posisi dan 1,6 kilogram bila dilengkapi dengan mekanisme penahan ratchet. Tuas manual memerlukan gaya sekitar 20 hingga 30 newton untuk beroperasi, tergantung pada tekanan sistem dan konfigurasi spool. Tingkat gaya ini memastikan kontrol positif tanpa menyebabkan kelelahan operator selama penggunaan jangka panjang.
Simbol Spool dan Opsi Jalur Aliran
Memahami simbol spool sangat penting ketika memilih katup kontrol arah WMM 6 untuk aplikasi Anda. Setiap simbol mewakili konfigurasi jalur aliran tertentu yang menentukan bagaimana katup berperilaku pada posisi berbeda. Simbol tersebut ditandai langsung pada badan katup untuk memudahkan identifikasi.
Simbol E melambangkan konfigurasi pusat tertutup dimana semua port diblokir pada posisi netral. Desain ini ideal ketika Anda perlu menahan silinder hidrolik pada posisinya tanpa penyimpangan. Saat Anda menggerakkan tuas ke posisi A, tekanan mengalir ke port A sementara port B terhubung ke tangki, dan sebaliknya untuk posisi B.
Simbol M menampilkan desain tengah terbuka di mana port A dan B terhubung ke tangki pada posisi netral sementara port tekanan tetap diblokir. Konfigurasi ini umum terjadi pada aplikasi peralihan arah di mana Anda menginginkan peningkatan tekanan minimal selama netral. Kapasitas aliran cenderung lebih tinggi dengan simbol ini dibandingkan dengan simbol lainnya.
Simbol C menawarkan konfigurasi populer lainnya di mana tekanan terhubung ke tangki dalam keadaan netral sementara port kerja A dan B diblokir. Desain ini membantu mencegah motor merayap dalam aplikasi di mana mempertahankan posisi tidak terlalu penting dibandingkan memastikan pompa dapat melepaskan beban. Simbol J menyediakan pusat tandem di mana sebagian tekanan terhubung ke tangki dan port kerja, berguna dalam aplikasi spesifik yang memerlukan pengurangan tekanan selama netral.
Aplikasi Dunia Nyata dan Penggunaan Industri
Katup kontrol arah WMM 6 banyak digunakan di fasilitas manufaktur yang memerlukan kontrol manual fungsi hidrolik. Mesin cetak injeksi sering menggunakan katup ini untuk operasi pembukaan dan penutupan cetakan. Kontrol mekanis langsung memberi operator umpan balik taktil yang tidak dapat ditandingi oleh kontrol elektronik.
Peralatan seluler mewakili area aplikasi utama lainnya. Mesin pertanian, peralatan konstruksi, dan kendaraan penanganan material menggunakan WMM 6 untuk fungsi yang memanfaatkan kemampuan penggantian manual. Konstruksi katup yang kokoh tahan terhadap getaran dan variasi suhu yang umum terjadi di lingkungan bergerak.
Di lokasi berbahaya, varian WMM 6 XC menawarkan pengoperasian tahan ledakan yang sesuai dengan arahan ATEX. Hal ini membuat katup ini cocok untuk operasi minyak dan gas, lingkungan pertambangan, dan fasilitas pemrosesan bahan kimia di mana mungkin terdapat atmosfer yang mudah terbakar. Versi XC mempertahankan suhu permukaan di bawah 100 derajat Celcius dan memenuhi persyaratan untuk peralatan Grup II Kategori 2G/D.
Bengkel pemeliharaan dan tempat pengujian sering kali menggunakan katup kontrol arah WMM 6 untuk kontrol manual selama prosedur penyetelan dan pemecahan masalah. Pengoperasian katup yang sederhana dan kinerja yang andal menjadikannya ideal untuk aplikasi di mana operator memerlukan kontrol yang presisi tanpa prosedur pemrograman atau pengaturan yang rumit.
Membandingkan WMM 6 Dengan Solusi Alternatif
Dalam rangkaian produk Bosch Rexroth, katup kontrol arah WMM 6 berada di samping katup lain yang dioperasikan secara manual dan memiliki tujuan serupa namun dengan metode aktuasi berbeda. Seri WMR 6 menggunakan penggerak roller atau pendorong, sehingga cocok untuk kontrol sekuensial yang dioperasikan dengan cam. Varian WMD 6 dilengkapi pengoperasian kenop putar, menawarkan pemasangan yang lebih ringkas dalam aplikasi dengan ruang terbatas.
Untuk kebutuhan pengoperasian jarak jauh, seri WMU 6 menyediakan kontrol pilot hidraulik, bukan aktuasi manual langsung. Hal ini memungkinkan pengoperasian katup dari jarak jauh menggunakan katup pilot kecil. Namun, hal ini menambah kompleksitas sistem dan memerlukan sumber tekanan pilot, yang tidak diperlukan oleh WMM 6 dasar.
Katup yang dioperasikan solenoid seperti seri 4WE 6 menawarkan manfaat otomatisasi dan integrasi dengan sistem kontrol elektronik. Katup kontrol arah yang dioperasikan secara elektrik ini merespons sinyal PLC dan memungkinkan pengurutan yang rumit. Namun, katup ini memerlukan daya listrik dan biasanya harganya sekitar 20 persen lebih mahal dibandingkan WMM 6 manual. Katup manual menyediakan cadangan yang andal jika terjadi kegagalan daya.
Katup kontrol arah WMM 6 memberikan efektivitas biaya untuk aplikasi di mana pengoperasian manual dapat diterima atau disukai. Kesederhanaannya berarti biaya awal yang lebih rendah, kebutuhan pemeliharaan yang lebih rendah, dan keandalan jangka panjang yang sangat baik. Tidak adanya komponen listrik menghilangkan kekhawatiran tentang interferensi elektromagnetik atau kegagalan listrik.
Pedoman Instalasi dan Praktik Terbaik
Pemasangan yang benar dari katup kontrol arah WMM 6 dimulai dengan menyiapkan permukaan subpelat pemasangan. Permukaannya harus rata, bersih, dan bebas dari goresan atau kerusakan yang dapat menimbulkan kebocoran. Oleskan lapisan tipis oli hidrolik ke segel O-ring sebelum pemasangan untuk mencegah kerusakan selama perakitan.
Pasang katup menggunakan empat sekrup kepala soket M5 dengan torsi pengencang 10 newton-meter. Ikuti pola pengencangan diagonal untuk memastikan distribusi tekanan merata di seluruh permukaan pemasangan. Katup dapat dipasang dalam orientasi apa pun karena beroperasi berdasarkan prinsip spool geser dan bukan mekanisme yang bergantung pada gravitasi.
Filtrasi sistem memainkan peran penting dalam umur panjang katup. Pasang filter yang mampu mencapai kode kebersihan ISO 4406 20/18/15 atau lebih baik, yang setara dengan filtrasi sekitar 25 mikron. Kontaminasi adalah penyebab utama keausan dini pada katup kontrol arah, jadi menjaga kebersihan cairan tidak bisa terlalu ditekankan.
Hindari penggunaan katup kontrol arah WMM 6 pada aplikasi aliran satu arah jika memungkinkan. Gaya aliran yang tidak seimbang dapat menyebabkan percepatan keausan dan mungkin memerlukan pemasangan perangkat kompensasi tekanan. Ketika operasi satu arah tidak dapat dihindari, pertimbangkan untuk menambahkan sisipan throttle pada port tekanan untuk mengurangi gaya aliran dan meminimalkan defleksi spool.
Pertimbangan Pemeliharaan dan Pemecahan Masalah
Pemeriksaan rutin terhadap katup kontrol arah WMM 6 harus mencakup pemeriksaan kebocoran eksternal di sekitar rumahan dan sambungan port. Rembesan dalam jumlah kecil mungkin menandakan O-ring sudah aus dan perlu diganti. Kebanyakan seal kit sudah tersedia dan dapat dipasang tanpa alat khusus.
Kumparan katup harus bergerak dengan lancar melalui seluruh rentang gerakannya tanpa ikatan atau gaya berlebihan. Jika gaya pengoperasian meningkat secara nyata, hal ini mungkin menunjukkan kontaminasi pada lubang spool atau keausan pada lahan spool. Pemeriksaan internal memerlukan pelepasan katup dari sistem dan pembongkaran sesuai dengan pedoman pabrikan.
Saat mengoperasikan dengan cairan tahan api seperti jenis HFC, umur seal diperkirakan akan berkurang dibandingkan dengan pengoperasian oli mineral. Katup kontrol arah WMM 6 tetap kompatibel dengan cairan ini, namun interval perawatan harus dipersingkat 30 hingga 50 persen. Pastikan muatan awal yang memadai pada port tangki saat menggunakan cairan HFC untuk menjaga penyegelan yang tepat.
Untuk aplikasi di atmosfer eksplosif yang menggunakan varian XC, disarankan untuk melakukan verifikasi berkala terhadap kepatuhan suhu permukaan. Menyimpan catatan servis terperinci yang menunjukkan kepatuhan terhadap persyaratan ATEX. Modifikasi atau perbaikan apa pun harus menjaga karakteristik rakitan katup yang tahan ledakan.
Memilih Konfigurasi yang Tepat untuk Kebutuhan Anda
Memilih katup kontrol arah model WMM 6 yang sesuai memerlukan pertimbangan cermat terhadap kebutuhan aplikasi Anda. Mulailah dengan menentukan kapasitas aliran yang diperlukan dan tekanan operasi maksimum. Meskipun katup menangani hingga 60 liter per menit dan 315 bar, pengoperasian di bawah peringkat maksimum biasanya memperpanjang masa pakai.
Selanjutnya, pilih simbol spool yang sesuai dengan kebutuhan fungsional Anda. Jika Anda perlu menahan beban pada posisinya, simbol E menunjukkan kebocoran internal terendah. Untuk aplikasi dimana pompa harus mengeluarkan muatan dalam keadaan netral, simbol C atau M mungkin lebih tepat. Tinjau diagram jalur aliran dengan cermat untuk memastikan simbol yang dipilih memberikan perilaku rangkaian yang diinginkan.
Putuskan apakah mekanisme penahanan diperlukan untuk aplikasi Anda. Penahan ratchet opsional menahan tuas pada posisi yang dipilih tanpa memerlukan masukan operator secara terus-menerus. Fitur ini terbukti bermanfaat ketika aktuator harus tetap diperpanjang atau ditarik kembali untuk waktu yang lama, meskipun hal ini sedikit mengurangi kapasitas aliran maksimum.
Pertimbangkan lingkungan pengoperasian saat menentukan material segel. Seal NBR standar berfungsi dengan baik untuk sebagian besar aplikasi yang menggunakan cairan hidrolik berbasis oli mineral. Segel FKM berkode V menawarkan ketahanan yang lebih baik terhadap suhu tinggi dan cairan sintetis tertentu. Untuk aplikasi atmosfer eksplosif, tentukan varian XC dengan dokumentasi sertifikasi ATEX yang sesuai.
Kompatibilitas Fluida dan Integrasi Sistem
Katup kontrol arah WMM 6 beroperasi dengan sukses dengan berbagai macam cairan hidrolik. Oli mineral standar yang memenuhi spesifikasi DIN 51524 memberikan masa pakai dan kinerja yang sangat baik. Cairan hidrolik biodegradable dalam kategori HETG dan HEES juga kompatibel, sehingga katup ini cocok untuk aplikasi yang sensitif terhadap lingkungan.
Saat menggunakan cairan air-glikol yang diklasifikasikan sebagai HFC, ketahuilah bahwa umur komponen dapat berkurang dibandingkan dengan pengoperasian minyak mineral. Cairan ini menawarkan manfaat ketahanan terhadap api yang melebihi pertimbangan pemeliharaan dalam banyak aplikasi. Cairan berbahan dasar air memerlukan perhatian yang cermat terhadap desain sistem untuk mencegah kavitasi dan memastikan pelumasan yang memadai pada komponen internal.
Perancang sistem harus mempertimbangkan penurunan tekanan melalui katup kontrol arah WMM 6 ketika menghitung kebutuhan pompa. Pada aliran terukur 60 liter per menit, penurunan tekanan diperkirakan berkisar antara 5 hingga 15 bar tergantung pada simbol spool dan arah aliran. Kehilangan tekanan ini harus diperhitungkan dalam perhitungan efisiensi sistem secara keseluruhan.
Katup terintegrasi dengan mudah dengan komponen hidrolik standar termasuk pompa, silinder, motor, dan akumulator. Antarmuka pemasangan CETOP memastikan kompatibilitas dengan subpelat dari berbagai produsen. Saat mengganti katup lama, pastikan ukuran port dan pola pemasangan cocok untuk menghindari masalah pemasangan.
Perkembangan Masa Depan dan Tren Industri
Meskipun katup kontrol arah WMM 6 mewakili teknologi yang telah terbukti, pengembangan yang berkelanjutan terus meningkatkan kemampuannya. Beberapa pabrikan sedang menjajaki integrasi sensor yang akan memberikan umpan balik posisi tanpa mengorbankan kesederhanaan yang melekat pada katup. Perkembangan tersebut dapat memungkinkan pemantauan kondisi sambil mempertahankan operasi manual sebagai metode pengendalian utama.
Tren menuju konektivitas Industri 4.0 bahkan mempengaruhi komponen tradisional seperti katup pengarah manual. Versi masa depan mungkin menyertakan pemantauan nirkabel terhadap jumlah siklus, suhu pengoperasian, dan kondisi tekanan. Data ini dapat mendukung strategi pemeliharaan prediktif tanpa memerlukan desain ulang sistem hidrolik yang ada.
Peraturan lingkungan terus mendorong permintaan akan cairan hidrolik yang dapat terbiodegradasi dan mengurangi konsumsi energi. Katup kontrol arah WMM 6 telah mendukung sebagian besar cairan ramah lingkungan, sehingga memposisikannya dengan baik untuk persyaratan ini. Pengembangan material seal yang sedang berlangsung harus lebih meningkatkan kompatibilitas dengan formulasi fluida yang sedang berkembang.
Meskipun ada kemajuan dalam kontrol elektronik, katup manual tetap relevan untuk sistem cadangan, operasi darurat, dan aplikasi yang kesederhanaan dan keandalannya lebih besar daripada manfaat otomatisasi. Katup kontrol arah WMM 6 kemungkinan akan terus menjalankan peran ini sambil secara bertahap menggabungkan kemampuan pemantauan yang meningkatkan, bukan menggantikan operasi manual intinya.
Pertimbangan Pengadaan dan Ketersediaan
Katup kontrol arah WMM 6 tersedia secara luas melalui distributor resmi Bosch Rexroth di seluruh dunia. Waktu tunggu biasanya berkisar dari ketersediaan langsung untuk konfigurasi umum hingga beberapa minggu untuk varian khusus. Saat merencanakan instalasi atau pemeliharaan sistem, pertimbangkan waktu pengadaan, terutama untuk simbol spool yang kurang umum atau versi tahan ledakan.
Harga bervariasi berdasarkan konfigurasi, dengan model dasar mulai sekitar 100 hingga 300 euro untuk pembelian satu unit. Penetapan harga volume mengurangi biaya per unit secara signifikan untuk proyek yang memerlukan banyak katup. Distributor resmi dapat memberikan penawaran harga terperinci berdasarkan kode model dan jumlah tertentu.
Saat mencari katup kontrol arah WMM 6, pastikan pemasok menyediakan produk Bosch Rexroth asli dengan dokumentasi yang sesuai. Komponen hidrolik palsu menimbulkan kekhawatiran yang signifikan di beberapa pasar, yang berpotensi membahayakan keselamatan dan kinerja sistem. Minta sertifikat kesesuaian dan verifikasi nomor komponen dengan katalog resmi.
Ketersediaan dukungan teknis harus menjadi faktor dalam pemilihan pemasok. Distributor dengan keahlian hidraulik internal dapat membantu menjawab pertanyaan aplikasi, pemecahan masalah, dan dukungan desain sistem. Layanan bernilai tambah ini seringkali terbukti lebih penting daripada perbedaan harga yang kecil, terutama untuk aplikasi penting atau sistem yang kompleks.
Kesimpulan
Katup kontrol arah WMM 6 menghadirkan kontrol manual yang andal untuk sistem hidraulik di beragam industri dan aplikasi. Desainnya yang telah terbukti, antarmuka terstandarisasi, dan konstruksi kokoh menjadikannya pilihan praktis ketika kontrol operator langsung diinginkan atau diperlukan. Memahami spesifikasi teknis, opsi konfigurasi, dan pedoman aplikasi yang tepat memastikan keberhasilan integrasi ke dalam sistem hidrolik Anda.
Baik Anda merancang peralatan baru, meningkatkan sistem yang ada, atau menentukan komponen pengganti, WMM 6 layak dipertimbangkan untuk aplikasi kontrol arah manual. Kombinasi kinerja, keandalan, dan efektivitas biaya telah menjadikannya sebagai solusi standar dalam industri hidrolik. Dengan pemilihan, pemasangan, dan pemeliharaan yang tepat, katup ini memberikan layanan bebas masalah selama bertahun-tahun dalam aplikasi hidrolik yang berat.
