Ketika sistem hidrolik perlu menahan beban berat dengan aman atau mencegah aliran balik cairan yang tidak diinginkan, para insinyur sering kali beralih ke katup periksa yang dioperasikan pilot. Di antaranya, tipe SL yang diproduksi oleh Bosch Rexroth menonjol sebagai solusi andal untuk aplikasi peralatan industri dan seluler. Panduan ini menjelaskan apa yang membuat katup periksa SL yang dioperasikan pilot berbeda dari jenis katup lainnya, cara kerjanya, dan kapan Anda harus mempertimbangkan untuk menggunakannya dalam sistem hidrolik Anda.

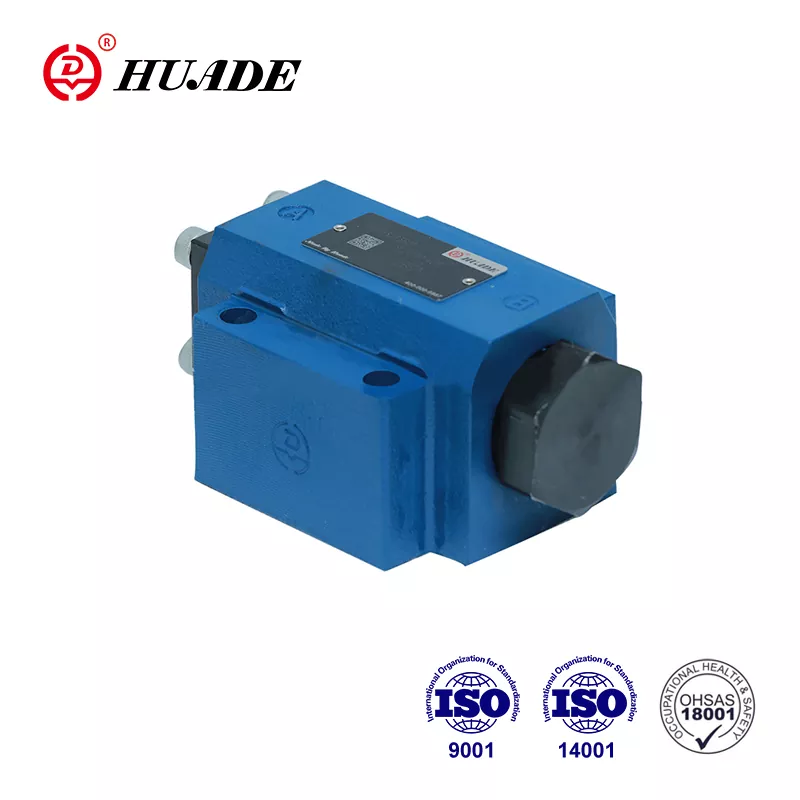

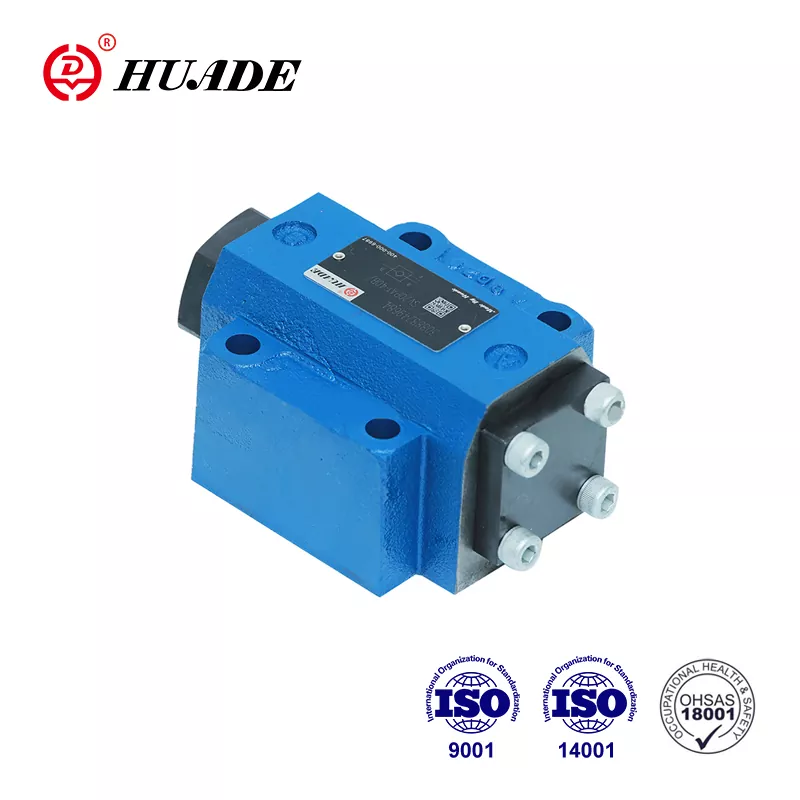

Apa itu Katup Periksa yang Dioperasikan Pilot SL?
Katup periksa yang dioperasikan pilot SL adalah komponen hidrolik yang memungkinkan fluida mengalir bebas dalam satu arah sambil memblokir aliran dalam arah berlawanan hingga sinyal pilot melepaskannya. Penunjukan "SL" mengacu secara khusus pada varian saluran pembuangan eksternal Bosch Rexroth dari seri SV mereka, yang dirancang untuk aplikasi di mana oli pilot perlu dikuras secara terpisah dari sirkuit utama.
Katup menggunakan desain si kecil dan dapat dipasang pada pelat bawah atau dihubungkan melalui port berulir. Ketika fluida mengalir dari port A ke port B, katup terbuka dengan mudah dengan hambatan minimal. Ketika tekanan mencoba mendorong fluida kembali dari B ke A, katup menutup sepenuhnya tanpa kebocoran. Satu-satunya cara untuk membuka katup secara terbalik adalah dengan menerapkan tekanan pilot ke port X, yang secara mekanis mengangkat si kecil dan memungkinkan aliran terkontrol.
Perbedaan utama antara katup periksa SL yang dioperasikan pilot dan model SV standar terletak pada fitur pembuangan eksternal. Sementara katup SV mengalirkan oli pilot secara internal kembali ke dalam sistem, katup SL mengalirkan oli ini keluar melalui port Y yang terpisah. Drainase eksternal ini memberi fleksibilitas lebih bagi perancang ketika membangun sirkuit hidraulik yang rumit, terutama ketika pilot drain perlu dihubungkan ke tangki secara terpisah atau ketika drainase internal dapat menyebabkan gangguan tekanan.
Cara Kerja Pilot Check Valve SL
Memahami prinsip kerja katup periksa SL yang dioperasikan pilot membantu menjelaskan mengapa kinerjanya sangat baik dalam aplikasi penahan beban. Katup berisi beberapa komponen utama: badan utama, si kecil primer, si kecil pilot, pegas kompresi, dan piston kontrol. Bagian-bagian ini bekerja sama untuk menciptakan tiga mode pengoperasian yang berbeda.
Selama aliran bebas dari A ke B, fluida hidrolik mendorong langsung si kecil, membukanya dengan hambatan yang sangat kecil. Penurunan tekanan pada katup tetap di bawah 5 bar pada laju aliran nominal, yang berarti kehilangan energi minimal. Arah aliran bebas ini biasanya terhubung ke sisi pompa sirkuit hidrolik Anda.
Ketika tekanan terbentuk dalam arah yang berlawanan dari B ke A, tekanan sistem digabungkan dengan gaya pegas untuk mendorong si kecil dengan kuat ke dudukannya. Hal ini menciptakan segel lengkap tanpa kebocoran, yang penting untuk menahan beban pada posisinya. Silinder hidrolik vertikal, misalnya, tidak akan melayang ke bawah bahkan di bawah beban penuh karena katup periksa SL yang dioperasikan pilot mempertahankan penyumbatan sempurna.
Mode ketiga aktif ketika Anda menerapkan tekanan pilot ke port X. Tekanan ini bekerja pada piston kontrol, yang memiliki luas permukaan lebih besar daripada si kecil utama. Keuntungan mekanis memungkinkan tekanan pilot yang relatif rendah mengatasi tekanan sistem yang tinggi pada sisi yang diblokir. Dalam konfigurasi SL, port pembuangan eksternal Y memisahkan ruang pilot dari port A, memastikan bahwa hanya tekanan kontrol yang diinginkan yang bekerja pada piston tanpa gangguan dari sisi beban.
Beberapa model SL katup periksa yang dioperasikan pilot menyertakan fitur dekompresi, yang diidentifikasi dengan huruf "A" pada penunjukan model. Katup ini memiliki si kecil bola yang terbuka sedikit sebelum si kecil utama terangkat. Pembukaan bertahap ini secara bertahap melepaskan tekanan yang terperangkap, mengurangi guncangan dan kebisingan di sistem hidrolik Anda. Varian "B" terbuka langsung tanpa tahap pra-pembukaan ini, memberikan respons yang lebih cepat namun berpotensi menghasilkan lonjakan tekanan yang lebih besar.
Tekanan pilot minimum yang diperlukan bergantung pada tekanan beban yang perlu Anda atasi. Insinyur menghitungnya menggunakan rumus: tekanan pilot harus lebih kecil dari tekanan beban dikalikan dengan rasio area si kecil terhadap area kontrol piston. Untuk tujuan praktis, sebagian besar model SL katup periksa yang dioperasikan pilot memerlukan setidaknya 5 bar tekanan pilot untuk mulai membuka, dengan persyaratan pastinya bervariasi berdasarkan kondisi beban dan ukuran katup.
Spesifikasi Teknis dan Data Kinerja
Bosch Rexroth memproduksi model SL katup periksa yang dioperasikan pilot dalam ukuran nominal mulai dari NG10 hingga NG32, yang mencakup spektrum aplikasi industri yang luas. Katup ini menangani tekanan maksimum hingga 315 bar dan laju aliran mencapai 550 liter per menit, sehingga cocok untuk sistem hidrolik yang menuntut.
Ukuran NG10 terkecil bekerja dengan baik untuk mesin kompak, menangani hingga 100 liter per menit dengan volume kontrol hanya 2,5 sentimeter kubik di port X. Katup NG16 dan NG20 kelas menengah mendukung laju aliran hingga 300 liter per menit, sedangkan model NG25 dan NG32 terbesar menampung 550 liter per menit untuk peralatan industri berat. Setiap ukuran mempertahankan tekanan kerja maksimum yang sama yaitu 315 bar, meskipun tekanan kontrol dapat berkisar antara 5 hingga 315 bar tergantung pada kebutuhan aplikasi Anda.
Pertimbangan bobot penting bagi perancang peralatan bergerak. Katup periksa SL yang dioperasikan pilot NG10 dalam konfigurasi pemasangan subpelat memiliki berat sekitar 1,8 kilogram, sedangkan model NG32 mencapai 7,8 kilogram. Versi koneksi berulir menambahkan sekitar 0,3 kilogram ke angka ini. Dimensi fisiknya bervariasi, dengan NG10 berukuran panjang sekitar 100,8 milimeter dan menggunakan ulir port G1/4, sedangkan NG32 memanjang hingga 140 milimeter dengan port G1 1/2.
Kinerja suhu mencakup kondisi industri pada umumnya. Dengan segel NBR standar, katup periksa SL yang dioperasikan pilot beroperasi dengan andal dari suhu negatif 30 derajat Celcius hingga positif 80 derajat Celcius. Jika aplikasi Anda melibatkan suhu yang lebih tinggi atau cairan agresif, bahan segel FKM memberikan ketahanan yang lebih baik. Katup menerima cairan hidrolik dengan viskositas berkisar antara 2,8 hingga 500 milimeter persegi per detik, meskipun kinerja optimal terjadi dengan oli HLP46 standar pada suhu 40 derajat Celcius.
Pengendalian kontaminasi tetap penting untuk umur katup yang panjang. Bosch Rexroth merekomendasikan untuk menjaga kebersihan cairan sesuai ISO 4406 kelas 20/18/15 atau lebih baik. Mengikuti standar filtrasi RE 50070 membantu mencegah penyumbatan saluran pilot, yang merupakan salah satu mode kegagalan paling umum untuk katup periksa yang dioperasikan pilot.
Memilih Model yang Tepat untuk Aplikasi Anda
Memilih antara varian SL katup periksa yang dioperasikan pilot bergantung pada beberapa faktor dalam desain sistem hidrolik Anda. Konfigurasi dasar single pilot SL bekerja dengan baik ketika Anda perlu mengontrol aliran hanya dalam satu arah. Pengaturan ini umum terjadi pada aplikasi silinder vertikal di mana gravitasi mencoba menarik beban ke bawah dan Anda memerlukan kemampuan pelepasan jarak jauh.
Versi pilot ganda memberikan kontrol di kedua arah, menjadikannya ideal untuk silinder kerja ganda yang memerlukan penahan beban di kedua ujung langkah. Peralatan konstruksi seperti lengan ekskavator sering kali menggunakan konfigurasi ini untuk mencegah penyimpangan ke arah mana pun saat operator melepaskan kendali. Fitur pilot ganda dari katup periksa SL yang dioperasikan pilot memastikan beban tetap berada tepat di posisinya, terlepas dari gaya eksternal.
Opsi dekompresi menjadi penting ketika sistem Anda mengalami perbedaan tekanan tinggi atau ketika pelepasan tekanan secara tiba-tiba dapat merusak komponen. Model Tipe A dengan tahap pra-pembukaan si kecil bola mengurangi guncangan pada saluran hidrolik dan meminimalkan kebisingan selama pergantian katup. Hal ini menjadikannya lebih disukai untuk aplikasi yang mengutamakan kenyamanan operator atau ketika lonjakan tekanan dapat membahayakan komponen sensitif. Model Tipe B tanpa pra-pembukaan merespons lebih cepat dan bekerja dengan baik ketika penggerakan katup yang cepat lebih penting daripada pelepasan tekanan secara bertahap.
Pilihan metode koneksi bergantung pada arsitektur sistem Anda. Pemasangan subpelat yang mengikuti standar DIN 24340 memungkinkan integrasi manifold yang ringkas dan pipa yang lebih bersih, khususnya berguna pada peralatan bergerak yang ruangnya terbatas. Sambungan berulir menawarkan lebih banyak fleksibilitas untuk aplikasi atau sistem retrofit yang pemasangan manifoldnya tidak praktis. Katup periksa SL yang dioperasikan pilot mendukung kedua pendekatan dengan dimensi yang kompatibel.
Penyesuaian tekanan pembukaan menyediakan parameter penyetelan lainnya. Model standar menggunakan pengaturan pramuat pegas antara 1,5 dan 10 bar, yang menentukan seberapa besar tekanan balik yang dihasilkan sebelum si kecil duduk dengan kuat. Tekanan pembukaan yang lebih rendah memungkinkan aliran bebas lebih mudah tetapi dapat menyebabkan katup dipasang kembali nanti selama penurunan tekanan. Tekanan pembukaan yang lebih tinggi memastikan tempat duduk yang positif tetapi meningkatkan penurunan tekanan pada arah aliran bebas.
Dimana Katup Periksa yang Dioperasikan Pilot SL Berkinerja Terbaik
Otomasi industri sangat bergantung pada teknologi katup periksa SL yang dioperasikan pilot untuk kontrol beban yang tepat. Mesin press pabrikan menggunakan katup ini untuk mempertahankan posisi ram selama siklus pengepresan, mencegah pelat atas yang berat melayang ketika tekanan hidrolik turun. Mesin cetak injeksi menggunakan pengaturan serupa untuk menjaga bagian cetakan tetap terkunci di bawah gaya penjepitan yang tinggi, memastikan kualitas komponen yang konsisten.
Peralatan bergerak mungkin mewakili area aplikasi terbesar untuk katup periksa SL yang dioperasikan pilot. Ekskavator, wheel loader, dan backhoe semuanya membutuhkan penahan beban yang andal di sirkuit boom, stick, dan bucketnya. Saat operator memarkir alat berat dengan bucket ditinggikan, katup periksa yang dioperasikan pilot mencegah beban agar tidak merambat ke bawah akibat kebocoran seal silinder atau pemuaian termal oli yang terperangkap. Konfigurasi saluran pembuangan eksternal pada katup SL bekerja sangat baik dalam aplikasi ini karena menghindari umpan balik tekanan internal yang dapat menyebabkan ketidakstabilan.
Aplikasi derek menuntut keandalan yang lebih tinggi karena penurunan beban menimbulkan bahaya keselamatan yang serius. Stabilisator cadik pada derek bergerak menggunakan katup periksa SL yang dioperasikan pilot untuk mempertahankan posisinya selama berhari-hari atau berminggu-minggu selama pengangkatan yang lama. Karakteristik kebocoran nol memastikan derek tetap rata selama pengoperasian. Banyak desain derek yang menyertakan katup periksa yang dioperasikan pilot ganda di kedua sisi setiap silinder, sehingga menciptakan penahan beban berlebihan yang terus berfungsi bahkan jika satu katup rusak.
Fasilitas pengolahan air telah menemukan bahwa model SL katup periksa yang dioperasikan percontohan menyederhanakan prosedur pemeliharaan. Stasiun pompa menggunakan katup ini untuk mengisolasi motor selama servis sekaligus memungkinkan aktivasi jarak jauh untuk membilas filter secara terbalik. Saluran pembuangan pilot eksternal memungkinkan personel pemeliharaan mengontrol pembukaan katup dari jarak yang aman, sehingga menjauhkan pekerja dari zona bertekanan tinggi. Kemampuan jarak jauh ini mengurangi waktu henti dan meningkatkan keselamatan dibandingkan dengan katup isolasi yang dioperasikan secara manual.
Sistem kontrol pitch sudu turbin angin mewakili aplikasi yang berkembang untuk katup periksa yang dioperasikan pilot. Setiap bilah terhubung ke silinder hidrolik yang menyesuaikan sudut relatif terhadap angin. Katup periksa SL yang dioperasikan pilot menahan posisi bilah selama pengoperasian normal sekaligus memungkinkan penyesuaian cepat ketika kondisi angin berubah. Spesifikasi nol kebocoran penting di sini karena perubahan sudut sudu yang kecil sekalipun akan mempengaruhi efisiensi turbin dan pembebanan struktural.
Peralatan penanganan material seperti forklift mendapat manfaat dari kontrol presisi yang diberikan oleh katup ini. Silinder pengangkat tiang harus menahan beban pada ketinggian berapa pun tanpa penyimpangan, yang dapat dilakukan dengan andal oleh katup periksa SL yang dioperasikan pilot. Varian pilot ganda memungkinkan penurunan terkontrol bahkan di bawah beban berat dengan memodulasi tekanan pilot untuk menghasilkan penurunan yang mulus daripada jatuh bebas.
Keuntungan Yang Membuat Katup SL Menonjol
Keuntungan paling signifikan dari katup periksa SL yang dioperasikan pilot adalah karakteristik kebocoran nol pada arah yang diblokir. Tidak seperti katup periksa kerja langsung yang mungkin merembes sedikit di bawah tekanan tinggi, atau katup penyeimbang yang pada dasarnya memiliki kebocoran terkendali, katup SL menghasilkan segel yang sempurna. Hal ini sangat penting untuk menahan beban statis di mana bahkan penyimpangan kecil pun terakumulasi seiring waktu menjadi kesalahan posisi yang signifikan.
Kemampuan kendali jarak jauh memperluas jangkauan operator dan meningkatkan keselamatan. Dengan menerapkan tekanan pilot dari lokasi yang jauh, Anda dapat melepaskan muatan tanpa harus berdiri di dekat peralatan yang berpotensi membahayakan. Sistem penghentian darurat juga dapat diintegrasikan dengan sirkuit SL katup periksa yang dioperasikan pilot, secara otomatis melepaskan beban yang terperangkap ketika interlock pengaman diaktifkan. Fleksibilitas ini terbukti berharga dalam sistem otomatis yang mana intervensi manusia perlu diminimalkan.
Kapasitas aliran yang tinggi dibandingkan dengan ukuran katup membantu perancang sistem meminimalkan jumlah komponen. Model SL katup periksa terbesar yang dioperasikan pilot menangani 550 liter per menit, cukup untuk sebagian besar silinder industri, dengan tetap mempertahankan dimensi pemasangan yang ringkas. Kemampuan aliran tinggi ini disertai dengan penurunan tekanan rendah pada arah aliran bebas, biasanya di bawah 5 bar pada laju aliran nominal, yang berarti lebih sedikit energi yang terbuang dan suhu pengoperasian lebih dingin.
Respon cepat terhadap perubahan kondisi memberikan katup periksa yang dioperasikan pilot keunggulan dalam aplikasi dinamis. Ketika tekanan pilot diterapkan, katup terbuka dengan cepat, dan ketika tekanan pilot dilepaskan, pegas dan tekanan sistem membuat si kecil menutup hampir seketika. Varian dekompresi sengaja memperlambat tindakan ini untuk mengurangi guncangan, namun model ini pun merespons lebih cepat dibandingkan jenis katup alternatif yang mengandalkan gesekan fluida atau sirkuit pengukuran yang rumit.
Fleksibilitas dua arah dalam konfigurasi pilot ganda menghilangkan kebutuhan akan banyak katup di sirkuit yang kompleks. Katup periksa SL yang dioperasikan pilot tunggal dengan input pilot ganda dapat menggantikan dua katup terpisah dalam aplikasi yang memerlukan penahan beban di kedua arah. Hal ini mengurangi jumlah komponen, potensi titik kebocoran, dan kompleksitas sistem secara keseluruhan sekaligus meningkatkan keandalan melalui lebih sedikit komponen.
Memahami Keterbatasan dan Risiko
Kompleksitas struktural menciptakan kelemahan utama desain katup periksa SL yang dioperasikan pilot dibandingkan dengan katup kerja langsung yang lebih sederhana. Komponen tambahan termasuk poppet pilot, piston kontrol, dan saluran pembuangan eksternal meningkatkan biaya produksi dan menciptakan lebih banyak titik kegagalan potensial. Jalur pilot yang kecil sangat rentan terhadap kontaminasi, yang dapat menghalangi sinyal kontrol dan mencegah katup terbuka saat diperlukan.
Persyaratan perawatan lebih tinggi untuk katup periksa yang dioperasikan pilot dibandingkan alternatif yang lebih sederhana. Jalur percontohan memerlukan pemeriksaan dan pembersihan rutin untuk mencegah penyumbatan. Keausan seal pada poppet utama dan poppet pilot memerlukan penggantian berkala, biasanya menggunakan bahan NBR atau FKM tergantung pada kondisi cairan dan suhu Anda. Tugas pemeliharaan ini menuntut lebih banyak pengetahuan teknis daripada servis katup periksa dasar, sehingga berpotensi memerlukan pelatihan khusus untuk personel pemeliharaan.
Aplikasi beban dinamis dapat menyebabkan masalah obrolan pada model SL katup periksa yang dioperasikan pilot. Ketika beban berosilasi atau bergetar, katup dapat membuka dan menutup berulang kali pada tekanan ambang batasnya, sehingga menimbulkan kebisingan dan mempercepat keausan. Katup penyeimbang menangani kondisi dinamis ini dengan lebih lancar melalui karakteristik pembukaan progresifnya. Jika aplikasi Anda melibatkan pergerakan beban yang konstan dan bukan penahan statis, katup periksa yang dioperasikan pilot mungkin bukan pilihan terbaik.
Efek ekspansi termal menghadirkan risiko yang halus namun nyata dalam aplikasi katup periksa yang dioperasikan pilot. Ketika oli hidrolik yang terperangkap di antara katup tertutup dan beban memanas, oli tersebut mengembang dan meningkatkan tekanan. Para insinyur kadang-kadang menyebut ini "penguncian termal" karena kenaikan tekanan bisa menjadi sangat parah sehingga sinyal pilot tidak dapat mengatasinya. Kenaikan suhu sekitar 10 derajat Celcius dapat menghasilkan kenaikan tekanan melebihi 100 bar dalam volume yang terperangkap. Merancang katup pelepas termal atau mempertimbangkan cairan yang suhunya stabil membantu mengurangi risiko ini.
Pertimbangan biaya membuat model SL katup periksa yang dioperasikan pilot kurang menarik untuk aplikasi sederhana. Katup periksa dasar yang bertindak langsung harganya jauh lebih murah dan berfungsi dengan baik untuk pencegahan aliran balik secara langsung dimana penahan beban tidak diperlukan. Fitur kontrol canggih dari katup SL hanya membenarkan harganya yang lebih tinggi ketika aplikasi Anda secara khusus memerlukan kemampuan pelepasan jarak jauh, tanpa kebocoran, atau kontrol dua arah yang presisi.
Membandingkan Katup SL dengan Solusi Alternatif
Katup periksa kerja langsung mewakili alternatif paling sederhana untuk katup periksa SL yang dioperasikan pilot. Katup dasar ini menggunakan tekanan fluida saja untuk mengangkat si kecil melawan pegas ringan, memungkinkan aliran dalam satu arah sambil menghalangi aliran balik. Mereka merespons dengan sangat cepat dan biayanya jauh lebih murah dibandingkan desain yang dioperasikan oleh percontohan. Namun, katup periksa kerja langsung mungkin sedikit bocor pada tekanan tinggi, lebih cepat aus karena hantaman cairan langsung pada si kecil, dan tidak dapat dibuka dari jarak jauh dengan arah sebaliknya. Mereka bekerja dengan baik untuk perlindungan saluran keluar pompa atau isolasi saluran dasar tetapi gagal memenuhi persyaratan untuk menahan beban sebenarnya.
Katup penyeimbang menggabungkan fungsi pelepas tekanan dengan perilaku katup periksa, menciptakan kontrol yang mulus untuk beban dinamis. Katup-katup ini memodulasi pembukaan berdasarkan tekanan beban, memungkinkan penurunan beban vertikal yang terkendali sambil mempertahankan tekanan balik untuk mencegah pelarian. Mereka unggul dalam kontrol gerak peralatan bergerak di mana beban terus bergerak, seperti kerekan derek atau gerbang angkat kendaraan. Keuntungannya adalah katup penyeimbang selalu memiliki kebocoran yang terkendali dan harganya lebih mahal dibandingkan katup periksa yang bekerja langsung atau yang dioperasikan pilot. Untuk menahan beban statis di mana tidak ada gerakan yang diinginkan, katup periksa SL yang dioperasikan pilot memberikan kinerja lebih baik dengan biaya lebih rendah.
Katup solenoid yang dikontrol secara elektrik menawarkan pilihan lain untuk kemampuan pelepasan jarak jauh. Katup ini menggunakan kumparan elektromagnetik untuk menggeser spool atau poppet internal, memberikan kontrol on-off tanpa memerlukan tekanan pilot. Mereka bekerja dengan baik dalam sistem dengan arsitektur kontrol elektronik dan dapat berintegrasi langsung dengan PLC dan peralatan otomasi lainnya. Namun, katup solenoid biasanya memiliki kapasitas aliran yang lebih rendah dibandingkan katup periksa yang dioperasikan pilot dengan ukuran yang sebanding, menghasilkan panas selama pemberian energi terus menerus, dan memerlukan daya listrik untuk mempertahankan posisi terbuka. Katup periksa SL yang dioperasikan pilot unggul dalam aplikasi di mana tenaga hidrolik tersedia dan kompleksitas kelistrikan harus diminimalkan.
Sekering hidraulik mewakili alternatif khusus untuk menahan beban yang kritis terhadap keselamatan. Perangkat ini menutup secara otomatis ketika mendeteksi laju aliran berlebihan yang mungkin mengindikasikan selang pecah atau fitting rusak. Katup ini memberikan perlindungan darurat yang tidak dapat diberikan oleh katup periksa yang dioperasikan pilot. Namun, sekering tidak menyediakan kemampuan pelepasan jarak jauh dan dapat memicu kesalahan pada kondisi aliran tinggi yang sah. Banyak insinyur menggabungkan kedua teknologi tersebut, menggunakan katup periksa SL yang dioperasikan pilot untuk kontrol normal dan sekering hidrolik untuk perlindungan cadangan darurat.
Praktik Perawatan yang Memperpanjang Umur Layanan
Jadwal inspeksi rutin menjaga sistem SL katup periksa yang dioperasikan pilot tetap berjalan dengan andal. Pemeriksaan visual bulanan harus mencari kebocoran oli eksternal di sekitar seal dan permukaan pemasangan. Bahkan kebocoran kecil pun menunjukkan degradasi segel yang akan memburuk seiring berjalannya waktu. Mendengarkan suara-suara yang tidak biasa selama pengoperasian katup dapat mengungkap masalah sebelum terjadi kegagalan total. Suara berceloteh atau memekik sering kali berarti kondisi tekanan yang tidak stabil atau permukaan si kecil yang aus.
Pemeliharaan kebersihan cairan melindungi saluran pilot kecil yang membuat katup periksa yang dioperasikan pilot rentan terhadap kontaminasi. Mengikuti persyaratan ISO 4406 kelas kebersihan 20/18/15 berarti sistem filtrasi Anda menangkap partikel sebelum partikel tersebut masuk ke dalam lubang kontrol. Menggunakan oli hidrolik yang tepat tanpa kontaminasi air akan mencegah korosi pada permukaan internal. Banyak program pemeliharaan mencakup pengambilan sampel dan analisis minyak setiap triwulan untuk memastikan tingkat kontaminasi tetap berada dalam kisaran yang dapat diterima.
Inspeksi jalur percontohan perlu mendapat perhatian khusus karena tabung dan saluran berdiameter kecil ini mudah tersumbat. Memutuskan sambungan dan membilas kembali jalur percontohan setiap tahun akan menghilangkan akumulasi puing-puing. Katup periksa di sirkuit pilot harus dibersihkan atau diganti jika menunjukkan tanda-tanda macet. Menguji tekanan pilot dengan pengukur memastikan bahwa sinyal kontrol yang memadai mencapai port X ketika Anda memerintahkan katup periksa SL yang dioperasikan pilot untuk membuka.
Interval penggantian segel bergantung pada kondisi pengoperasian tetapi biasanya terjadi setiap dua hingga lima tahun. Seal NBR bertahan lebih lama pada aplikasi suhu sedang, sedangkan seal FKM tahan terhadap suhu lebih tinggi dan cairan agresif namun harganya lebih mahal. Saat mengganti segel, periksa permukaan yang menyatu pada si kecil dan badan katup terhadap adanya goresan atau keausan yang mungkin menghalangi penyegelan yang baik bahkan dengan elastomer baru. Pemolesan ringan dengan kertas abrasif halus dapat memulihkan permukaan penyegelan, namun skoring yang dalam memerlukan penggantian badan katup.
Pengujian fungsional memvalidasi bahwa katup periksa yang dioperasikan pilot masih bekerja dengan benar. Pengujian sederhana menggunakan silinder vertikal yang dibebani beban. Ketika tekanan pilot diblokir, beban harus tetap diam selama berjam-jam atau berhari-hari, menunjukkan tidak ada kebocoran. Menerapkan tekanan pilot terukur akan membuka katup dan memungkinkan beban turun dengan lancar. Jika beban merayap ke bawah dengan tekanan pilot mati, atau jika tekanan pilot berlebihan diperlukan untuk membuka katup, diperlukan perawatan atau penggantian.
Mengatasi Masalah Umum
Ketika katup periksa SL yang dioperasikan pilot gagal membuka sesuai perintah, mulailah dengan memverifikasi tekanan pilot di port X. Menggunakan pengukur tekanan pada sambungan pilot memastikan apakah tekanan sinyal yang memadai mencapai katup. Jika tekanan pilot berada di bawah 5 bar, masalahnya terletak pada sirkuit pilot, bukan pada katup itu sendiri. Periksa saluran yang tersumbat, katup pilot yang rusak, atau kapasitas pompa yang tidak memadai pada suplai pilot.
Jika tekanan pilot terbaca dengan benar tetapi katup masih tidak terbuka, curigai ada kontaminasi di saluran pilot atau piston kontrol macet. Membongkar katup biasanya menunjukkan adanya kotoran atau korosi yang menghalangi pergerakan piston. Membersihkan seluruh saluran internal dan mengganti segel biasanya akan mengembalikan fungsi. Dalam kasus yang parah, permukaan piston kontrol mungkin tergores dan memerlukan penggantian.
Kebocoran pada arah yang terhalang menunjukkan kerusakan pada poppet atau dudukan. Kontaminasi dalam jumlah kecil dapat menempel pada permukaan si kecil yang lembut, sehingga menimbulkan jalur kebocoran bahkan ketika katup ditutup. Pembongkaran dan inspeksi akan menunjukkan apakah membersihkan si kecil dan dudukan akan mengembalikan segel, atau apakah diperlukan suku cadang pengganti. Jika kebocoran masih terjadi setelah pembersihan, periksa apakah tekanan sistem tidak melebihi kapasitas terukur katup, yang dapat merusak permukaan penyegelan secara permanen.
Suara berceloteh atau getaran selama pengoperasian menunjukkan bahwa beban tidak stabil atau tekanan pilot berosilasi. Pastikan beban tetap stabil selama pengoperasian katup. Jika bebannya sendiri bergetar, katup periksa SL yang dioperasikan pilot mungkin bukan solusi yang tepat untuk aplikasi tersebut. Ketidakstabilan tekanan pada rangkaian pilot dapat menyebabkan katup berulang kali membuka dan menutup pada ambang batasnya. Memasang akumulator di jalur pilot sering kali menghaluskan fluktuasi tekanan ini dan menghentikan obrolan.
Kebisingan selama pergantian katup biasanya berarti fitur dekompresi tidak berfungsi dengan benar atau aplikasi memerlukan katup tipe A, bukan tipe B. Model tanpa tahap pra-pembukaan si kecil bola melepaskan tekanan secara tiba-tiba, yang dapat menghasilkan kejutan akustik di saluran hidrolik. Jika kebisingan tidak dapat diterima, beralih ke katup periksa SL yang dioperasikan pilot varian dekompresi biasanya menyelesaikan masalah. Alternatifnya, menambahkan lubang kecil di jalur pilot akan memperlambat pembukaan katup, mengurangi guncangan dengan mengorbankan respons yang sedikit lebih lambat.
Situasi kunci termal memerlukan pendekatan pemecahan masalah yang berbeda. Jika beban menjadi sulit untuk dipindahkan setelah sistem tidak digunakan dalam kondisi panas, pemuaian fluida yang terperangkap kemungkinan besar menyebabkan tekanan berlebihan. Memasang katup pelepas termal kecil yang diatur di atas tekanan kerja normal tetapi di bawah kapasitas pilot override memungkinkan ekspansi termal tanpa mempengaruhi pengoperasian normal. Alternatifnya, penggunaan cairan hidrolik yang suhunya stabil akan mengurangi koefisien muai panas.
Perkembangan Masa Depan dan Tren Industri
Perancang sistem hidraulik semakin mengintegrasikan sensor dengan komponen SL katup periksa yang dioperasikan pilot untuk memungkinkan pemeliharaan prediktif. Transduser tekanan di jalur pilot memantau kekuatan sinyal kontrol, memperingatkan operator sebelum tekanan pilot turun di bawah tingkat fungsional. Sensor kontaminasi pada saluran pembuangan dari port Y mendeteksi kapan partikel mulai terakumulasi, sehingga memicu pemeliharaan sebelum penyumbatan terjadi. Sistem katup cerdas ini mengurangi waktu henti yang tidak direncanakan dengan mendeteksi masalah sejak dini.
Peraturan lingkungan mendorong penggunaan cairan hidrolik yang dapat terbiodegradasi, khususnya pada peralatan bergerak dan aplikasi kehutanan. Desain SL katup periksa yang dioperasikan pilot modern mengakomodasi cairan ini melalui bahan segel yang kompatibel dan perlindungan korosi yang ditingkatkan. VDMA 24568 dan standar serupa membantu para insinyur memilih katup yang sesuai untuk aplikasi bio-oil. Seiring dengan meningkatnya kepedulian terhadap lingkungan, diharapkan adanya kompatibilitas yang lebih luas dengan bahan kimia fluida alternatif.
Tren miniaturisasi pada peralatan bergerak menciptakan permintaan akan katup periksa yang dioperasikan oleh pilot yang lebih kecil dan lebih ringan tanpa mengorbankan kinerja. Teknik manufaktur tingkat lanjut termasuk pencetakan 3D dan pengecoran presisi dapat memungkinkan desain yang lebih ringkas. Pengurangan bobot sangat penting dalam peralatan bergerak baterai-listrik karena setiap kilogram memengaruhi jangkauan pengoperasian. Model SL katup periksa yang dioperasikan pilot di masa depan mungkin menggunakan bahan yang lebih ringan seperti aluminium atau plastik rekayasa dalam komponen non-bantalan tekanan.
Peningkatan efisiensi energi fokus pada pengurangan penurunan tekanan pada arah aliran bebas. Bahkan penurunan tekanan 5 bar saat ini pada aliran nominal mewakili energi yang terbuang yang menjadi panas. Geometri jalur aliran yang dioptimalkan berpotensi mengurangi penurunan tekanan hingga setengahnya, sehingga meningkatkan efisiensi sistem secara keseluruhan. Ketika biaya energi meningkat dan tekanan terhadap lingkungan meningkat, peningkatan efisiensi ini menjadi lebih menarik secara ekonomi.
Integrasi dengan sistem kendali elektronik kemungkinan besar akan diperluas. Meskipun katup periksa SL yang dioperasikan pilot saat ini hanya mengandalkan sinyal pilot hidraulik, versi masa depan mungkin menggunakan katup pilot elektronik dan sensor posisi yang dipasang langsung ke badan katup. Integrasi ini menyederhanakan arsitektur sistem dan memungkinkan algoritma kontrol yang lebih canggih dengan tetap menjaga kesederhanaan mekanis dan keandalan yang membuat katup periksa yang dioperasikan pilot menarik.
Membuat Pilihan Tepat untuk Aplikasi Anda
Memilih katup periksa SL yang dioperasikan pilot versus teknologi alternatif memerlukan evaluasi cermat terhadap kebutuhan spesifik Anda. Mulailah dengan mengidentifikasi apakah aplikasi Anda memerlukan penahan beban statis atau kontrol beban dinamis. Jika beban harus tetap stasioner sepenuhnya ketika katup ditutup, karakteristik kebocoran nol dari katup periksa yang dioperasikan pilot SL menjadikannya pilihan terbaik. Jika beban sering berpindah dengan laju penurunan yang terkendali, katup penyeimbang mungkin berfungsi lebih baik.
Pertimbangkan apakah kemampuan rilis jarak jauh penting dalam desain Anda. Aplikasi sederhana dimana pengoperasian katup manual dapat diterima dapat menggunakan katup periksa kerja langsung yang lebih murah. Ketika operator perlu mengontrol pembukaan katup dari jarak jauh, atau ketika sistem otomatis harus mengintegrasikan kontrol katup, katup periksa yang dioperasikan pilot SL menyediakan pengoperasian jarak jauh yang penting melalui sirkuit pilotnya. Pertimbangan keselamatan sering kali mendorong persyaratan ini ketika menjauhkan personel dari area berbahaya akan meningkatkan keselamatan sistem secara keseluruhan.
Evaluasi kemampuan pengendalian kontaminasi sistem Anda dengan jujur. Katup periksa yang dioperasikan pilot model SL memerlukan cairan hidraulik yang bersih dan filtrasi yang tepat. Jika aplikasi Anda beroperasi di lingkungan berdebu dengan filtrasi marginal, atau jika praktik pemeliharaan tidak konsisten, jenis katup yang lebih sederhana dengan saluran kecil yang lebih sedikit mungkin terbukti lebih andal meskipun kinerjanya terbatas. Jangan memilih katup canggih untuk sistem yang tidak dapat menjaga kebersihan yang dibutuhkan katup tersebut.
Persyaratan laju aliran dan tekanan mempersempit pilihan ukuran katup Anda. Ukur laju aliran aktual di sirkuit Anda daripada mengandalkan kapasitas pompa, karena sebagian besar sistem tidak beroperasi pada aliran maksimum secara terus menerus. Memilih katup terkecil yang menangani laju aliran aktual akan meminimalkan biaya dan berat. Peringkat tekanan harus melebihi tekanan sistem maksimum dengan margin keselamatan yang memadai, biasanya memilih katup yang diberi nilai setidaknya 25 persen di atas tekanan maksimum yang diharapkan.
Persyaratan pengurasan eksternal menentukan apakah Anda memerlukan model SL atau varian SV yang lebih sederhana sudah cukup. Jika saluran pembuangan pilot Anda dapat kembali ke tangki melalui manifold yang sama dengan katup utama, model saluran pembuangan internal SV berfungsi dengan baik. Ketika saluran pembuangan pilot harus dirutekan secara terpisah, mungkin untuk memastikan tekanan tangki tidak mengganggu operasi pilot, saluran pembuangan eksternal Y pada model SL katup periksa yang dioperasikan pilot memberikan fleksibilitas yang diperlukan.
Keterbatasan ruang pemasangan mempengaruhi pemilihan gaya pemasangan. Pemasangan subplate menawarkan pemasangan paling ringkas saat Anda dapat merancang manifold untuk mengakomodasi banyak katup. Sambungan berulir memberikan fleksibilitas untuk aplikasi retrofit atau tempat pengujian di mana fabrikasi manifold tidak praktis. Ukur ruang yang tersedia dengan hati-hati dan tinjau gambar dimensi sebelum melakukan konfigurasi pemasangan tertentu.
Kesimpulan
Katup periksa SL yang dioperasikan pilot mengisi peran spesifik namun penting dalam sistem hidraulik yang memerlukan penahan beban tanpa kebocoran yang dikendalikan dari jarak jauh. Konfigurasi saluran eksternalnya memberikan fleksibilitas desain yang tidak dapat ditandingi oleh model SV standar, khususnya berguna di sirkuit kompleks yang mengutamakan routing tekanan pilot. Memahami kemampuan dan keterbatasan katup ini membantu para insinyur membuat keputusan yang tepat tentang kapan harus menggunakannya dan bagaimana cara merawatnya dengan benar.
Untuk aplikasi beban statis dalam otomasi industri, peralatan bergerak, dan sistem yang kritis terhadap keselamatan, teknologi SL katup periksa yang dioperasikan pilot memberikan kinerja andal yang tidak dapat ditandingi oleh alternatif yang lebih sederhana. Persyaratan biaya dan pemeliharaan yang lebih tinggi dapat dibenarkan ketika tidak ada kebocoran dan kendali jarak jauh sangat penting. Aplikasi yang tidak terlalu menuntut sering kali berfungsi baik dengan katup periksa kerja langsung atau solusi sederhana lainnya dengan biaya lebih rendah.
Pemilihan yang tepat memerlukan spesifikasi katup yang sesuai dengan persyaratan sistem sebenarnya, dengan mempertimbangkan ukuran nominal, peringkat tekanan, bahan segel, dan konfigurasi pemasangan. Dokumentasi teknis terperinci dari Bosch Rexroth, termasuk katalog RE 21482, menyediakan data yang diperlukan untuk pengukuran katup yang akurat. Pemasok seperti Hyquip dan Leader Hydraulics dapat memberikan dukungan aplikasi dan harga untuk model tertentu.
Program pemeliharaan yang menekankan pengendalian kontaminasi dan inspeksi berkala menjaga sistem SL katup periksa yang dioperasikan pilot tetap berjalan dengan andal selama sepuluh tahun atau lebih. Ketika masalah berkembang, pemecahan masalah sistematis biasanya mengidentifikasi penyebab yang dapat diperbaiki seperti penyumbatan saluran pilot atau keausan segel. Memahami cara kerja katup ini secara internal membuat pemecahan masalah menjadi jauh lebih efektif.
Seiring berkembangnya teknologi hidrolik menuju integrasi yang lebih besar dengan kontrol elektronik dan peningkatan efisiensi energi, desain SL katup periksa yang dioperasikan pilot akan terus beradaptasi untuk memenuhi persyaratan baru. Prinsip pengoperasian yang mendasar—menggunakan tekanan pilot untuk melepaskan si kecil yang tersegel secara mekanis—tetap baik dan kemungkinan akan berguna bagi sistem hidrolik selama beberapa dekade mendatang. Insinyur yang memahami katup ini secara menyeluruh dapat merancang sistem yang lebih baik dan memecahkan masalah dengan lebih efektif.
