Pernahkah Anda bertanya-tanya bagaimana peralatan konstruksi bergerak dengan begitu lancar dan tepat? Atau bagaimana mesin pabrik dapat mengontrol kecepatannya dengan begitu akurat? Jawabannya sering kali terletak pada komponen kecil namun kuat yang disebut katup throttle hidrolik.
Dalam panduan ini, kami akan menguraikan semua yang perlu Anda ketahui tentang katup throttle hidrolik secara sederhana. Baik Anda seorang pelajar, pekerja pemeliharaan, atau hanya ingin tahu tentang cara kerjanya, artikel ini akan membantu Anda memahami perangkat penting ini.
Apa itu Katup Throttle Hidraulik?
Katup throttle hidrolik seperti keran air untuk sistem hidrolik. Sama seperti Anda memutar pegangan keran untuk mengontrol seberapa cepat air mengalir keluar, katup throttle mengontrol seberapa cepat cairan hidrolik mengalir melalui suatu sistem.
Analogi Sederhana:Anggap saja seperti ini: saat Anda menekan selang taman, lebih sedikit air yang keluar, dan alirannya lebih lambat. Katup throttle hidraulik bekerja dengan cara yang sama – katup ini menciptakan bukaan lebih kecil yang harus dilewati cairan, sehingga memperlambat aliran.
Mengapa Itu Penting?
Katup throttle hidraulik sangat penting karena:
- Kontrol kecepatan silinder dan motor hidrolik
- Membuat mesin bergerak dengan mulus, bukan tersentak-sentak
- Membantu operator bekerja dengan presisi
- Jaga keamanan peralatan dengan mencegah gerakan tiba-tiba
Bagaimana Cara Kerja Katup Throttle Hidraulik?
Ilmu di balik katup throttle sebenarnya cukup sederhana. Semuanya bermuara pada satu ide dasar: semakin kecil bukaannya, semakin lambat alirannya.
Inilah yang terjadi di dalam katup:
- Cairan hidrolik memasuki katup di bawah tekanan
- Cairan harus melewati lubang kecil (disebut lubang)
- Besar kecilnya bukaan ini dapat diatur dengan memutar pegangan atau sekrup
- Bukaan lebih kecil = aliran lebih lambat = pergerakan mesin lebih lambat
- Bukaan lebih besar = aliran lebih cepat = pergerakan mesin lebih cepat
Matematika Sederhana di Baliknya
Jangan khawatir – kami tidak akan membahas terlalu teknis di sini! Namun perlu diketahui bahwa laju aliran bergantung pada tiga hal utama:
Ukuran pembukaan(lebih besar = lebih banyak aliran)
Perbedaan tekananmelintasi katup (lebih banyak tekanan = lebih banyak aliran)
Jenis cairansedang digunakan
Insinyur menggunakan rumus khusus untuk menghitung laju aliran yang tepat, namun prinsip dasarnya mudah dimengerti.
Jenis Katup Throttle Hidraulik
Sama seperti berbagai jenis keran di rumah Anda, ada beberapa jenis katup throttle. Masing-masing dirancang untuk pekerjaan tertentu.
1. Katup Throttle Jarum
2. Katup Throttle Eksentrik
3. Katup Alur Segitiga Aksial

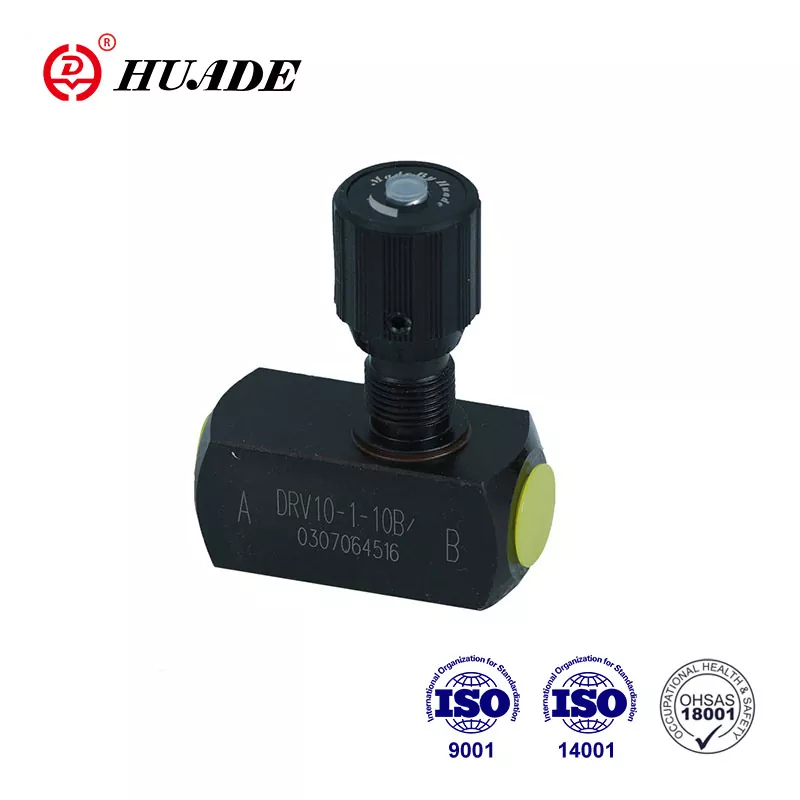

4. Katup Periksa Throttle
Tipe Khusus untuk Pekerjaan Sulit
Katup Kompensasi Tekanan:Ini secara otomatis menyesuaikan ketika tekanan sistem berubah, menjaga aliran tetap stabil.
Katup Kompensasi Suhu:Ini menyesuaikan perubahan suhu yang mempengaruhi ketebalan cairan.
Dimana Katup Throttle Hidraulik Digunakan?
Anda akan menemukan katup ini di banyak tempat, mungkin lebih dari yang Anda sadari:
Peralatan Konstruksi
- Ekskavator: Mengontrol seberapa cepat lengan bergerak ke atas dan ke bawah
- Buldoser: Kelola kecepatan pergerakan bilah
- Derek: Pastikan pengangkatan dan penurunan lancar
Mesin Pabrik
- Jalur perakitan: Mengontrol kecepatan ban berjalan
- Penekanan: Mengelola seberapa cepat bagian-bagian ditekan bersamaan
- Peralatan mesin: Mengontrol kecepatan pemotongan dan pengeboran
Aplikasi Lainnya
- Pembangkit listrik: Mengontrol aliran uap dan gas
- Kilang minyak: Kelola laju aliran minyak bumi
- Sistem HVAC: Mengontrol aliran air untuk pemanasan dan pendinginan
- Peralatan pengujian: Memberikan kontrol yang tepat untuk pengujian material
Cara Memilih Katup Throttle yang Tepat
Memilih katup throttle yang tepat seperti memilih alat yang tepat untuk suatu pekerjaan. Berikut adalah hal-hal penting yang perlu dipertimbangkan:
1. Kebutuhan Laju Aliran
- Aliran rendah: Pilih katup jarum
- Aliran tinggi: Pilih katup kupu-kupu atau katup eksentrik
2. Tekanan Operasi
- Tekanan rendah: Sebagian besar jenis katup berfungsi dengan baik
- Tekanan tinggi: Pilih katup alur segitiga aksial
3. Jenis Beban
- Beban stabil: Katup throttle dasar bekerja dengan baik
- Mengubah beban: Pertimbangkan katup dengan kompensasi tekanan
4. Ruang Instalasi
- Ruang sempit: Pilih desain yang kompak
- Banyak ruang: Tipe apa pun bisa berfungsi
5. Persyaratan Pemeliharaan
- Perawatan mudah: Pilih katup kupu-kupu
- Sistem yang kompleks: Mungkin memerlukan tipe khusus
Pemeliharaan dan Pemecahan Masalah
Seperti perangkat mekanis lainnya, katup throttle memerlukan perawatan rutin agar dapat berfungsi dengan baik.
Tips Perawatan Reguler
Jagalah kebersihan
- Gunakan cairan hidrolik yang bersih
- Ganti filter secara teratur
- Siram sistem secara berkala
Periksa Keausan
- Periksa seal dan O-ring
- Carilah goresan pada bagian katup
- Ganti komponen yang aus sebelum rusak
Mencegah Masalah
- Jaga agar pegangan penyesuaian tetap aman
- Lindungi katup dari kotoran dan kelembapan
- Ikuti rekomendasi pabrikan
Masalah Umum dan Solusinya
| Masalah | Apa yang Akan Anda Perhatikan | Kemungkinan Penyebabnya | Apa yang Harus Dilakukan |
|---|---|---|---|
| Kecepatan Tidak Konsisten | Mesin bergerak tidak merata | Katup kotor atau filter tersumbat | Bersihkan sistem, ganti filter |
| Minyak Bocor | Genangan cairan di bawah katup | Segel usang | Ganti segel dan gasket |
| Katup Tidak Mau Menyesuaikan | Pegangan tidak mau berputar | Kontaminasi atau korosi | Bersihkan katup, periksa kerusakan |
| Suara Aneh | Suara siulan atau gerinda | Kavitasi atau bagian yang aus | Periksa tekanan, ganti bagian yang aus |
| Terlalu panas | Sistem menjadi terlalu panas | Cairan salah atau pendinginan buruk | Gunakan cairan yang benar, tingkatkan pendinginan |
Memahami Simbol Hidrolik
Insinyur menggunakan simbol khusus untuk menunjukkan katup throttle dalam diagram hidrolik. Simbol-simbol ini distandarisasi di seluruh dunia, sehingga semua orang dapat memahaminya.
Simbol Katup Throttle Dasar:Tampak seperti segitiga dengan panah melewatinya
Throttle yang dapat disesuaikan:Memiliki tanda panah yang menunjukkan bahwa hal itu dapat disesuaikan
Katup Periksa Throttle:Menggabungkan simbol throttle dan check valve
Simbol-simbol ini membantu teknisi dan insinyur berkomunikasi dengan jelas tentang sistem hidrolik.
Keuntungan dan Kerugian
Seperti segala sesuatu di bidang teknik, katup throttle memiliki kelebihan dan kekurangan.
Keuntungan
- Desain sederhana - lebih sedikit bagian yang rusak
- Kontrol yang tepat - kontrol kecepatan yang sangat akurat
- Hemat biaya - relatif murah
- Mudah dimengerti - pengoperasian langsung
- Andal - teknologi yang terbukti berhasil
Kekurangan
- Kehilangan energi - menciptakan panas dengan membatasi aliran
- Bisa tersumbat - bukaan kecil memerangkap kotoran
- Terbatas pada kontrol sederhana - tidak cocok untuk otomatisasi kompleks
- Sensitif terhadap kebersihan cairan - cairan kotor menimbulkan masalah
Kiat untuk Performa Lebih Baik
Untuk mendapatkan hasil maksimal dari katup throttle hidrolik Anda:
- Gunakan cairan bersih - Ini adalah aturan yang paling penting
- Ukur katup dengan benar - Jangan gunakan katup yang terlalu besar atau terlalu kecil
- Pasang filter bypass - Filtrasi ekstra membantu mencegah masalah
- Pantau suhu sistem - Cairan panas dapat merusak segel
- Simpan catatan penyesuaian - Catat pengaturan untuk pengoperasian yang berbeda
- Operator kereta api - Pastikan masyarakat mengetahui cara menggunakan peralatan dengan benar
Masa Depan Katup Throttle Hidraulik
Teknologi terus berkembang, dan katup throttle juga menjadi lebih baik:
Katup pintardengan kontrol elektronik
Bahan yang lebih baikitu bertahan lebih lama
Integrasi dengan komputeruntuk kontrol otomatis
Peningkatan efisiensiuntuk mengurangi pemborosan energi
Namun, prinsip dasar pengendalian aliran akan selalu penting dalam sistem hidrolik.
Kesimpulan
Katup throttle hidraulik mungkin tampak seperti perangkat sederhana, namun memainkan peran penting dalam membuat dunia modern kita bekerja dengan lancar. Dari ekskavator yang menggali fondasi hingga mesin pabrik yang membuat mobil Anda, katup ini membantu mengontrol pergerakan dengan presisi dan andal.
Memahami cara kerjanya, tempat penggunaannya, dan cara memeliharanya dapat membantu Anda:
- Buat keputusan yang lebih baik saat memilih peralatan
- Memecahkan masalah dengan lebih efektif
- Hargai rekayasa di balik mesin sehari-hari
- Berkomunikasi lebih baik dengan teknisi dan insinyur
Baik Anda baru mulai belajar tentang hidrolika atau ingin memperdalam pengetahuan Anda, ingatlah bahwa katup throttle adalah komponen dasar sistem tenaga fluida. Kuasai dasar-dasarnya, dan Anda akan segera memahami konsep hidrolik yang lebih kompleks.
Saat nanti Anda melihat peralatan konstruksi bekerja dengan lancar atau mesin pabrik beroperasi dengan presisi, Anda akan mengetahui bahwa di suatu tempat dalam sistem tersebut, katup throttle hidraulik diam-diam melakukan tugasnya – mengendalikan aliran, mengatur kecepatan, dan mewujudkan semuanya.
Butuh bantuan dalam memilih katup throttle yang tepat untuk aplikasi Anda? Pertimbangkan untuk berkonsultasi dengan teknisi sistem hidrolik yang dapat menganalisis kebutuhan spesifik Anda dan merekomendasikan solusi terbaik untuk kebutuhan Anda.
