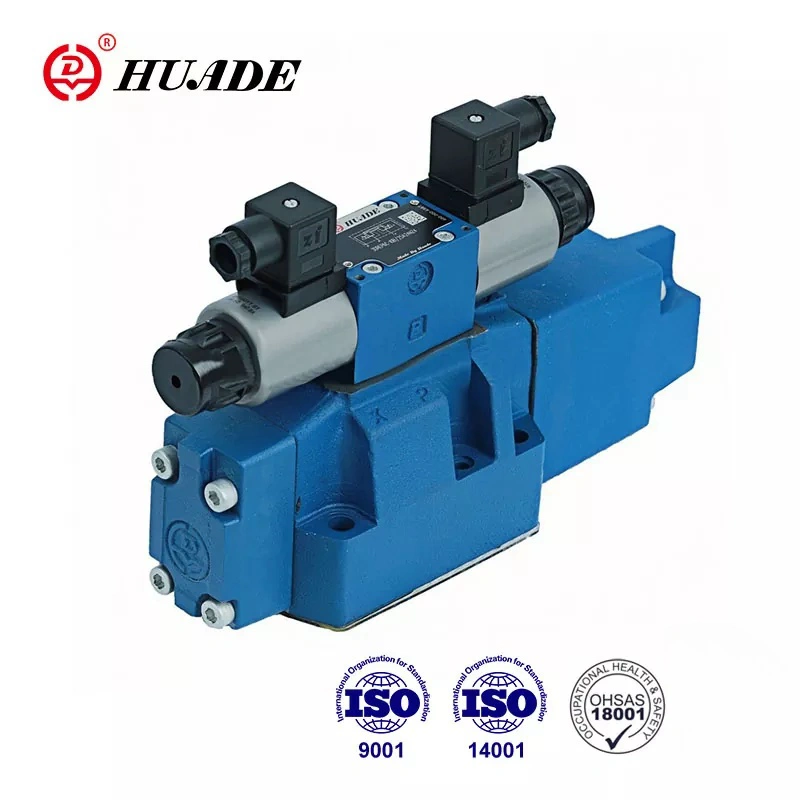

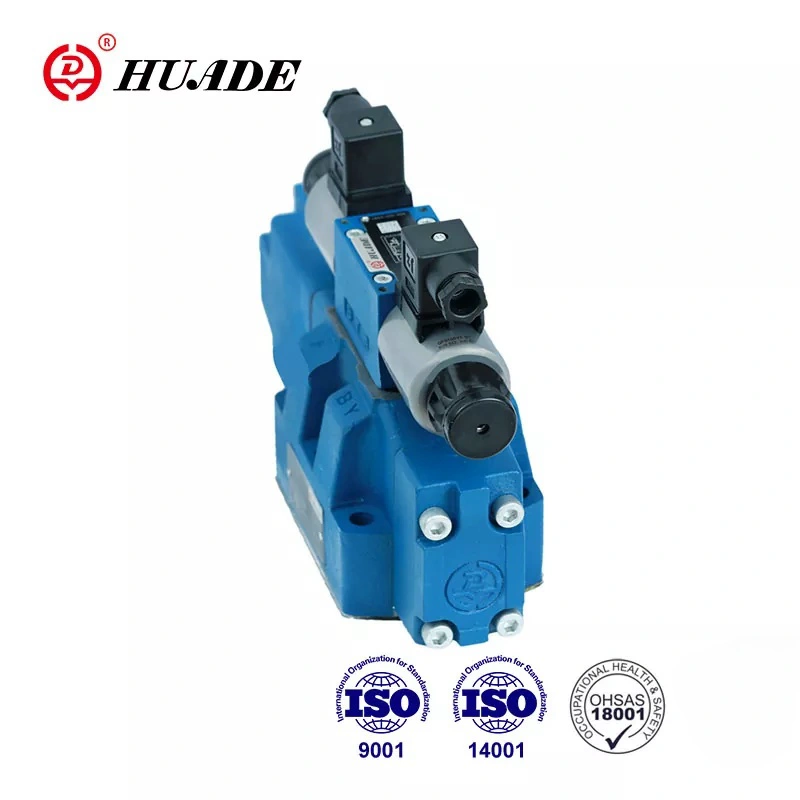

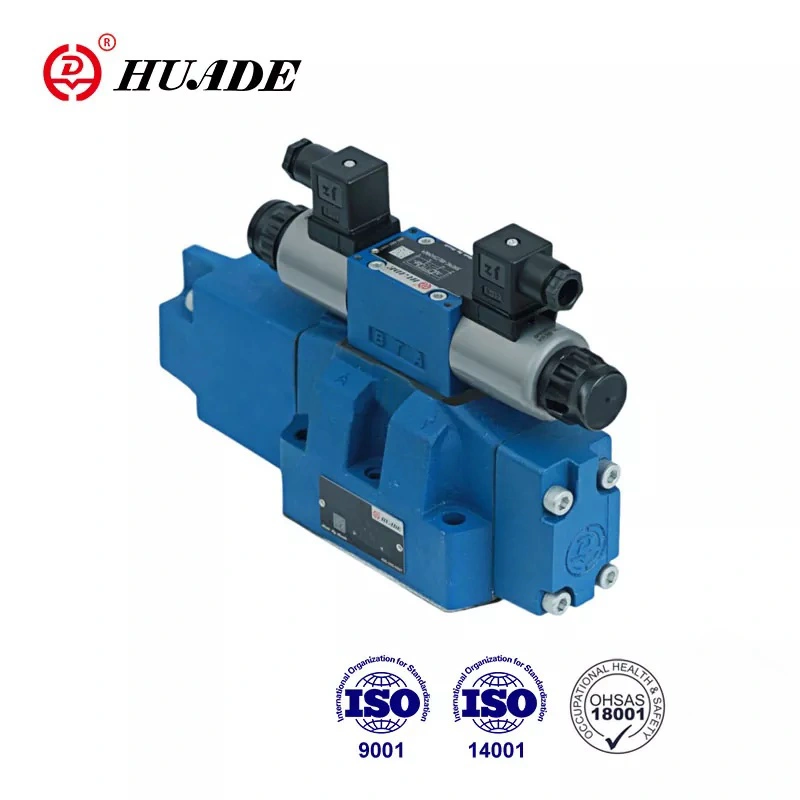

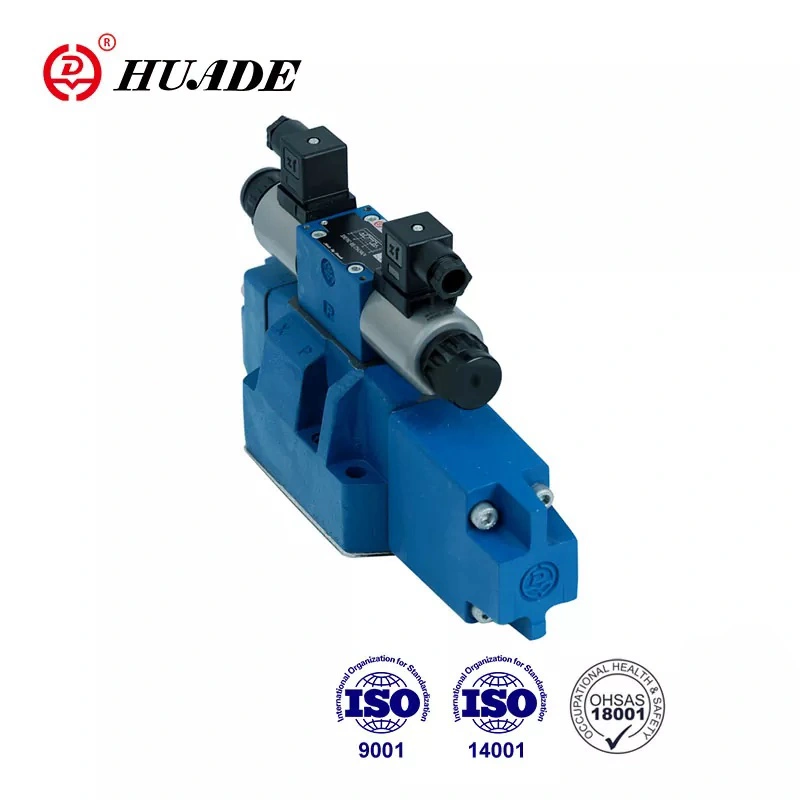

Katup arah proporsional 4WRZ mengadopsi sambungan pelat, yang memiliki ukuran sambungan yang sama dengan katup pembalik umum dengan diameter yang sama. Sangat mudah untuk menginstal dan men-debug. Katup utama katup proporsional Huade® 4WRZ berada di tengah pegas. Inti katup utama tidak memiliki penyimpangan, pengulangan yang tinggi, dan keandalan yang baik. Katup ini bersertifikat CE.
|
Data hidrolik |
|||||
|
ukuran |
10 |
16 |
25 |
32 |
|
|
tekanan katup pilot (MPa) |
pasokan minyak percontohan eksternal |
3 sampai 10 |
|||
|
pasokan minyak percontohan internal |
Hingga 10 (lebih dari 10 harus menginstal ZDR6DP2-30B/75YM) |
||||
|
Tekanan katup utama (MPa) |
31.5 |
35 |
|||
|
Tekanan balik (MPa) |
port T (pengembalian oli pilot eksternal) |
31.5 |
25 |
15 |
|
|
port T (pengembalian oli pilot internal) |
3 |
||||
|
pelabuhan Y |
3 |
||||
|
Volume minyak percontohan (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Aliran oli percontohan di port X atau Y (L/mnt) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Aliran melalui katup utama (L/mnt) |
270 |
460 |
877 |
1600 |
|
|
Histeresis (L/mnt) |
6 |
||||
|
Pengulangan (%) |
3 |
||||
|
tingkat kontaminasi (㎛) |
≤20 |
||||
|
Cairan |
Minyak mineral (untuk segel NBR). Ester fosfat (untuk segel FPM) |
||||
|
Kisaran viskositas (mm ²/s) |
2,8 hingga 380 |
||||
|
Kisaran suhu cairan (℃) |
-20 hingga +70 |
||||
|
Posisi pemasangan |
opsional |
||||
|
Berat (kg) |
katup dengan satu solenoid |
7.4 |
12.7 |
17.5 |
41.8 |
|
katup dengan dua solenoida |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Data kelistrikan |
||
|
Jenis pasokan |
DC |
|
|
Arus nominal solenoid (A) |
0.8 |
|
|
Resistansi kumparan (Ω) |
dingin (pada 20℃) 19,5; max.valve, panas 28.8 |
|
|
Suhu lingkungan (℃) |
50 |
|
|
Suhu koil (℃) |
150 |
|
|
Siklus tugas |
Kontinu |
|
|
Arus percontohan (A) |
0.02 |
|
|
Isolasi |
IP65 |
|
|
Terkait |
Dengan 1 waktu ramp |
VT-3000S30 |
|
Dengan 5 kali ramp |
VT3006S30 |
|
|
Sambungan listrik |
Sambungan colok |
|
Fitur:
▶ Katup proporsional pilot WRZ
▶ Untuk pemasangan subpelat
▶ Untuk mengontrol arah dan laju aliran fluida hidrolik
▶ Berpusat pada pegas. Tidak ada spul yang melayang
▶ Penurunan tekanan rendah di seluruh lahan kendali
▶ Katup dan kontrol elektronik dari satu sumber
▶ Pengoperasian solenoid proporsional
▶ Pola porting ke DIN 24 340 formulir A, ISO4401, dan CETOP-RP121H
Aplikasi:
Katup arah proporsional tipe 4WRZ banyak digunakan di berbagai industri seperti peralatan mesin, metalurgi, industri ringan, pertambangan, teknik, dll.
Jenis katup 4WRZ... adalah katup 4 arah yang dioperasikan melalui solenoid proporsional. Mereka mengontrol arah dan laju aliran cairan hidrolik.
Pada dasarnya terdiri dari katup pilot (3), katup utama (7) dengan spool utama (8), dan pegas pemusatan (9).
Jika solenoid 'B' diberi energi, pilot spool (4) dipindahkan ke kanan. Oli pilot kemudian diumpankan secara internal dari port P, atau 'secara eksternal' dari port X melalui katup pilot (3) ke dalam ruang tekanan (10 ) dan menggerakkan spool utama (8) dengan jarak yang sebanding dengan kekuatan arus listrik. Alur pelambatan pada spool utama terbuka secara progresif dengan meningkatnya arus, sehingga mengontrol aliran fluida hidrolik ke port aktuator.
Ketika sinyal listrik dimatikan, baik pilot spool (4) dan main spool (8) kembali ke netral, tidak bergantung pada pasokan tekanan kontrol. Operator tangan darurat mengizinkan pergerakan posisi pilot spool tanpa memberi energi pada solenoid
Struktur Katup Arah Proporsional 4WRZ
Katup percontohan
Katup pilot adalah katup pengurang tekanan 3 arah yang dioperasikan dengan solenoid proporsional (tipe 3DREP6). Sisipan throttle dipasang di port A dan B, detail lebih lanjut lihat teks 3DREP6
Struktur katup pilot tipe 3DREP6
Simbol Katup Arah Proporsional 4WRZ
