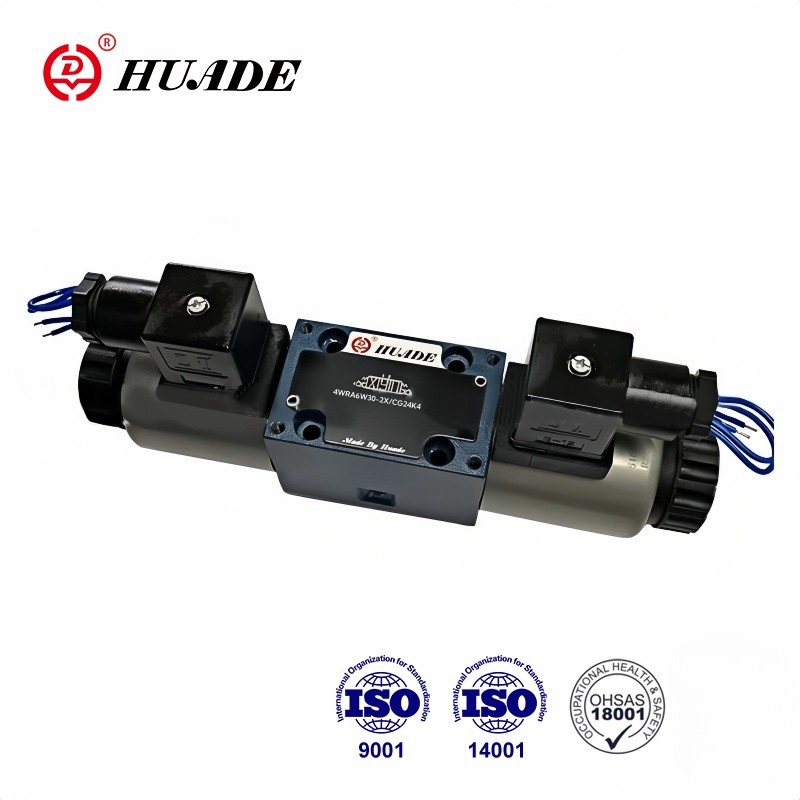

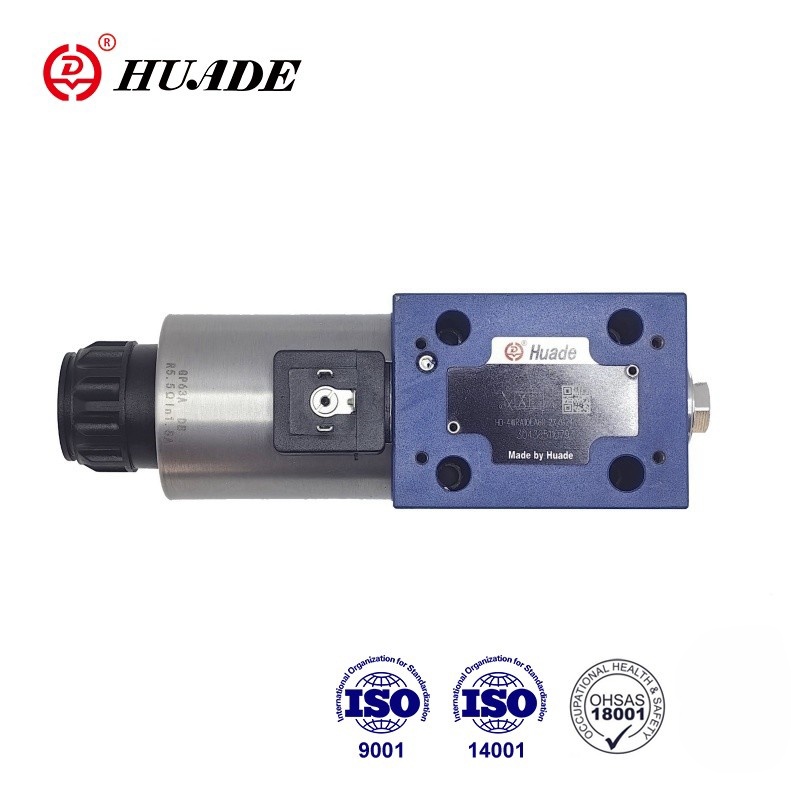

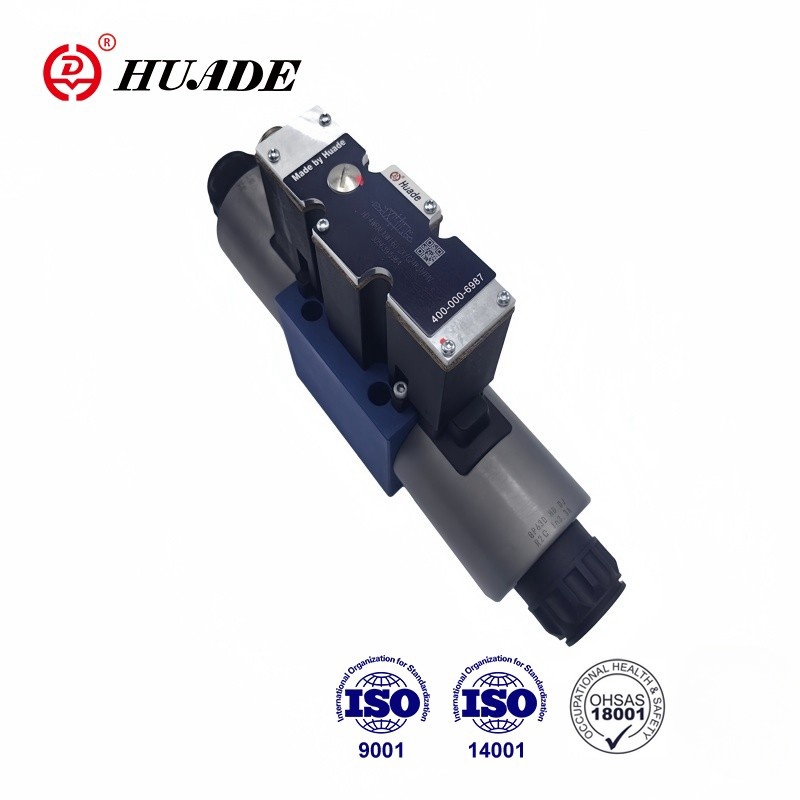

Katup arah proporsional 4WRA 6 W30-2X digerakkan melalui solenoid proporsional dengan ulir tengah dan koil yang dapat dilepas. Solenoida dikendalikan oleh elektronik kontrol eksternal. Performa 4WRA 10 EA60-2X semakin maju secara teknologi berkat diperkenalkannya teknologi Rexroth. Katup jenis 4WRA-2X ini sudah populer di kalangan konsumen Tiongkok.
| Hidrolik | |||
| Jenis katup | HD-WRA | HD-WREA | |
| Tekanan operasi (MPa) | Pelabuhan A,P,B | 31.5 | 31.5 |
| Pelabuhan T | 21 | 21 | |
| Aliran nominal qv nom pada △ P=1MPa | NS6 (L/menit) | 7、15 dan 26 | |
| NS10(L/menit) | 30 dan 60 | ||
| Tingkat kontaminasi (μ m) | ≤20 | ||
| Histeresis (%) | ≤5 | ||
| Kesalahan pembalikan (%) | ≤1 | ||
| Sensitivitas respons (%) | ≤0,5 | ||
| Cairan bertekanan | Minyak mineral atau ester Fosfat | ||
| Kisaran viskositas | 20~380 | ||
| Kisaran suhu sekitar (℃) | -20 hingga +80 | -20 hingga +50 | |
| Berat (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Listrik | |||
| Listrik, solenoid | |||
| Jenis katup | HD-WRA | HD-WREA | |
| Jenis tegangan | DC | ||
| Tegangan dikontrol (V) | ±10 | ||
| Arus maks per solenoid (A) | 2.5 | ||
| Resistansi kumparan solenoid (Ω) | Nilai dingin pada 20 ℃ | 2 | |
| Maks. nilai hangat | 3 | ||
| Tugas | 100% | ||
| Suhu koil (℃) | hingga +150 | ||
| Perlindungan katup ke DIN40050 | IP65 | ||
| Listrik, kontrol elektronik | |||
| mengendalikan elektronik | HD-VT-VSPA2-1-1X/ | terintegrasi dalam katup | |
| Tegangan suplai | Tegangan nominal VDC | 24 | |
| Nilai batas bawah V | 21/22 | 19 | |
| Nilai batas atas V | 35 | ||
| Konsumsi daya penguat | aku maks A | 1.8 | |
| Maks. arus impuls daya A | 3 | ||
Fitur:
▶ Untuk pemasangan subpelat
▶Katup proporsional yang digerakkan langsung untuk mengontrol arah dan volume aliran
▶ Spool kontrol berpusat pada pegas
▶ Elektronik kontrol terintegrasi, antarmuka A1 atau F1 untuk tipe 4WRAE
▶ Aktuasi melalui solenoid proporsional dengan ulir tengah dan koil yang dapat dilepas
▶ Kontrol elektronik untuk tipe 4WRA
Aplikasi:
Katup arah proporsional 4/2 dan 4/3 arah dirancang sebagai komponen yang dioperasikan langsung untuk pemasangan subpelat. Katup arah proporsional 4WRA 6 W30-2X digunakan untuk mengontrol aliran dan arah cairan hidrolik.
Katup proporsional 4WRA 6 W30-2X pada dasarnya terdiri dari: Rumah (1) dengan permukaan pemasangan Kumparan kontrol (2) dengan pegas kompresi (3), Solenoida (4) dengan ulir pusat, Elektronik katup terintegrasi opsional (5).
HD-4WRA(E)...2X/...
Dengan solenoid (4) tidak diberi energi, spool kontrol (2) ditahan pada posisi tengah oleh pegas kompresi (3).
Penggerakan langsung spool kontrol (2) dengan memberi energi pada solenoid proporsional.Misalnya. mengendalikan solenoid "b" (4). Kumparan kontrol (2) digerakkan ke kiri sesuai dengan sinyal input listrik. Bentuk sambungan P ke A dan B ke T melalui penampang seperti lubang dengan karakteristik aliran progresif. De-energisasi solenoid (4). Kumparan kontrol (2) dikembalikan ke posisi tengah dengan pegas kompresi (3).
Struktur Katup Arah Proporsional 4WRA -2X
HD-4WRA(E)...A-2X
Pada prinsipnya fungsi versi katup ini sama dengan fungsi katup dengan 3 posisi spool. Namun katup dengan 2 posisi spool hanya dilengkapi dengan solenoid “a”. Sebagai pengganti solenoid proporsional ke-2, sebuah sumbat (5) dipasang untuk NS 6 atau untuk NS 10 sebuah penutup (5).
Catatan untuk tipe 4WRA 6..-2X/...
Pengurasan saluran tangki harus dihindari. Dengan kondisi pemasangan yang sesuai, katup tekanan balik harus dipasang (tekanan balik kira-kira 0,2MPa).
