Pernahkah Anda bertanya-tanya bagaimana mesin hidrolik mengontrol gerakannya yang kuat? Rahasianya terletak pada komponen sederhana namun penting yang disebut katup. Hari ini, kita akan mempelajari salah satu jenis yang paling mendasar namun penting: katup hidrolik 2 arah.

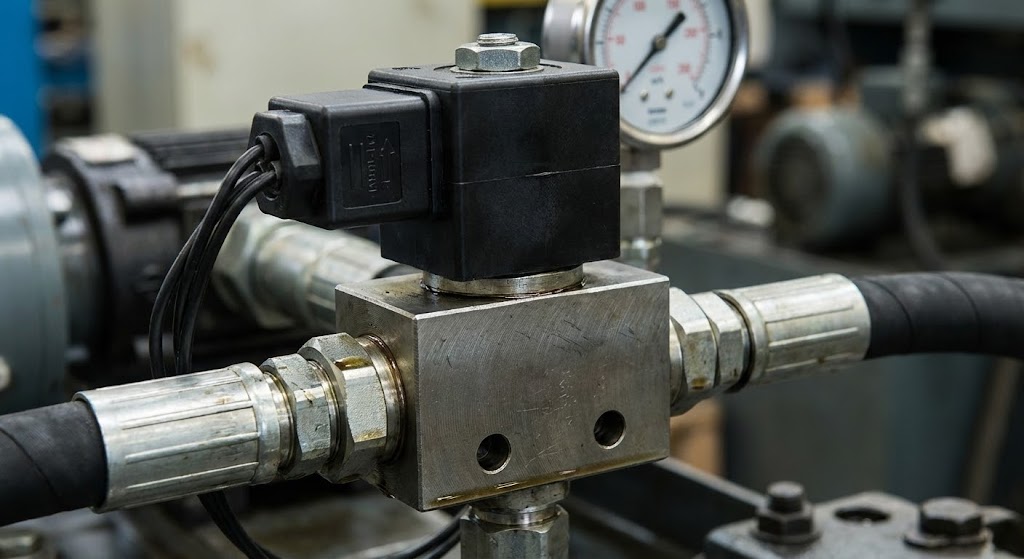

Apa itu Katup 2 Arah?
Katup 2 arah pada dasarnya adalah saklar on/off untuk cairan hidrolik. Sama seperti saklar lampu yang mempunyai dua posisi (hidup dan mati), katup 2 arah juga mempunyai dua keadaan: terbuka atau tertutup. Saat terbuka, cairan hidrolik mengalir melaluinya. Saat ditutup, cairan berhenti total.
Bayangkan sebuah gerbang sederhana yang mengendalikan aliran air - ketika terbuka, air melewatinya; ketika ditutup, aliran berhenti seluruhnya. Prinsip dasar ini membuat katup hidrolik 2 arah sempurna untuk mengendalikan pergerakan fluida dalam sistem hidrolik.
Fitur Utama Katup 2 Arah
- Dua port:Satu saluran masuk (tempat masuknya cairan) dan satu saluran keluar (tempat keluarnya cairan)
- Dua posisi:Terbuka penuh atau tertutup penuh
- Kontrol biner:Bisa hidup atau mati - tidak ada di antara keduanya
- Operasi yang andal:Desain sederhana berarti lebih sedikit kesalahan yang terjadi
Bagaimana Cara Kerja Katup Hidraulik 2 Arah?
Prinsip kerjanya sangat mudah. Di dalam katup terdapat bagian bergerak yang disebut inti katup. Inti ini dapat berupa bola, cakram, atau benda geser yang disebut spool.

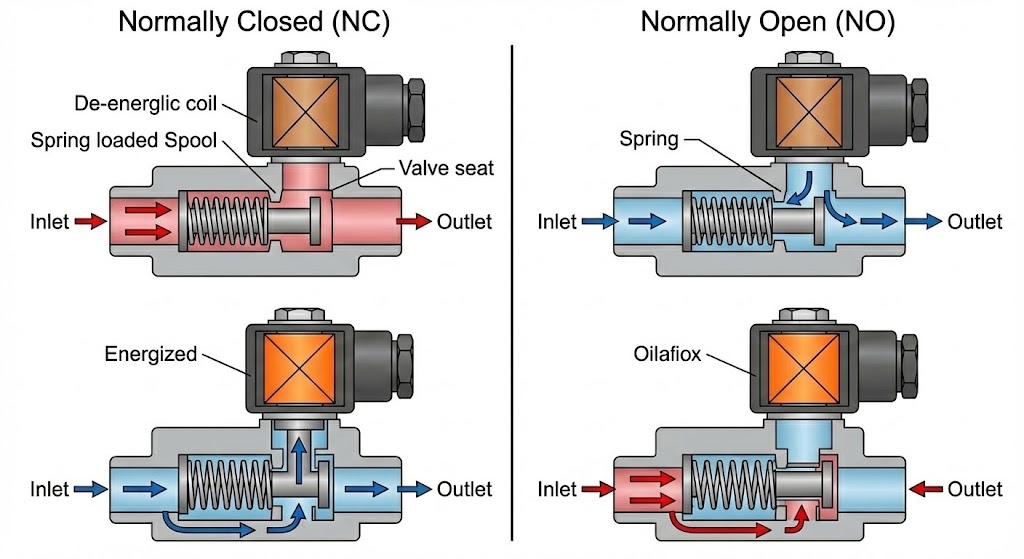

Dua Jenis Operasi Utama
- Posisi default menghalangi aliran fluida
- Saat diaktifkan (dengan listrik, tekanan udara, atau tenaga manual), ia akan terbuka
- Paling umum dalam aplikasi keselamatan di mana Anda ingin aliran dihentikan secara default
- Posisi default memungkinkan aliran fluida
- Saat diaktifkan, itu menutup aliran
- Berguna ketika Anda membutuhkan aliran terus menerus dengan sesekali berhenti
Apa yang Membuatnya Bergerak?
Inti katup bergerak melalui metode yang berbeda:
- Operasi manual:Anda memutar pegangan atau mendorong tuas
- Katup solenoid hidrolik 2 arah:Kumparan listrik menciptakan gaya magnet untuk kontrol otomatis
- Operasi percontohan:Menggunakan tekanan sistem sendiri untuk menggerakkan katup
- Operasi pneumatik:Kontrol hidup/mati sederhana
Solusi: Bersihkan katup, ganti filter.
Memahami berbagai jenis katup membantu Anda memilih katup yang tepat untuk aplikasi Anda.

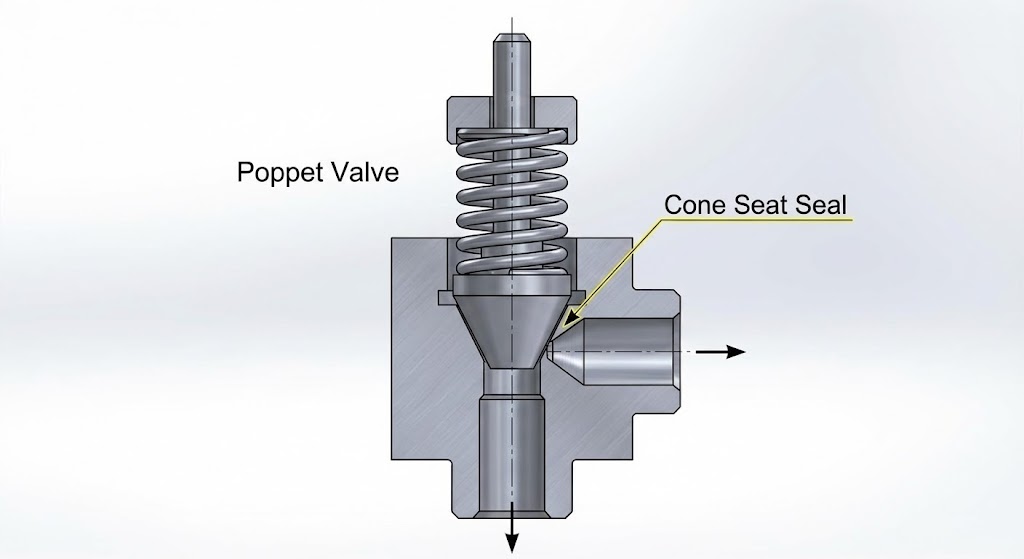

1. Katup Si Kecil
Katup si kecil menggunakan cakram atau kerucut yang menempel pada dudukannya, sehingga menghasilkan segel yang rapat saat ditutup.
Keuntungan:Hampir tidak ada kebocoran saat ditutup, Waktu respons cepat, Bekerja dengan baik di lingkungan kotor, Tahan lama
Kekurangan:Membutuhkan lebih banyak tenaga untuk mengoperasikannya, Dapat dipengaruhi oleh tekanan punggung

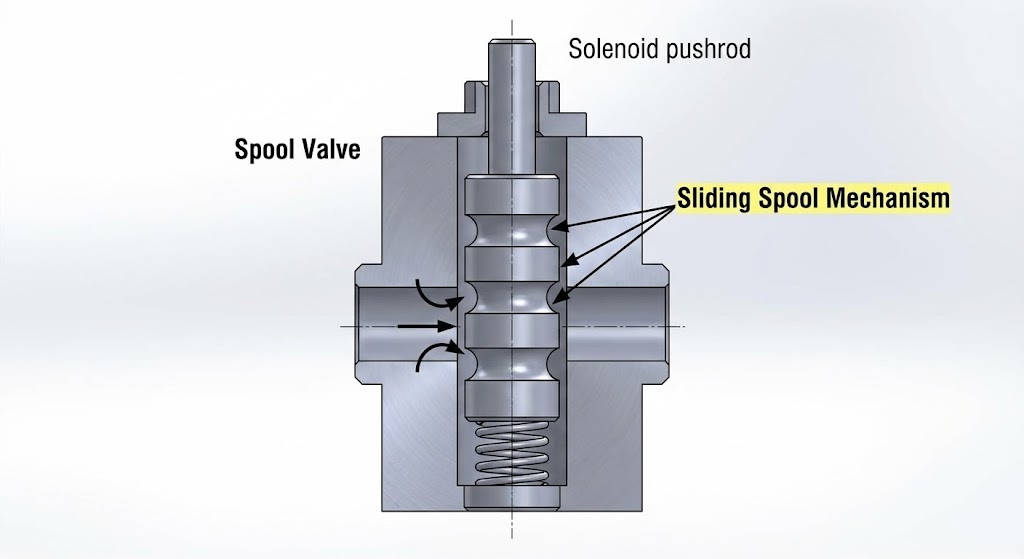

2. Katup Spul
Katup spul menggunakan bagian silinder yang dapat digeser maju mundur di dalam selongsong.
Keuntungan:Lebih mudah dioperasikan (membutuhkan lebih sedikit tenaga), Pengoperasian lebih seimbang, Dapat menangani pola aliran yang kompleks
Kekurangan:Beberapa kebocoran cairan, Lebih sensitif terhadap kotoran dan kontaminasi, Membutuhkan lebih banyak perawatan
3. Katup Kartrid
Ini adalah katup modular yang sesuai dengan blok standar, menawarkan pemasangan kompak dan kinerja tinggi.
Keuntungan:Desain sangat kompak, Dapat menangani laju aliran dan tekanan tinggi, Penurunan tekanan rendah, Pemasangan standar
Kekurangan:Membutuhkan katup pilot tambahan agar berfungsi, Pemasangan lebih rumit
Katup 2 Arah vs Katup 3 Arah vs Katup 4 Arah
J-spolekonfigurationen er nok det mest karakteristiske træk ved denne retningsreguleringsventil. Når ventilen sidder i sin midterposition med begge solenoider slukket, er alle hovedporte blokeret. Pumpeporten (P), begge arbejdsporte (A og B) og tankreturporten (T) er fuldstændig isoleret fra hinanden.
| Tipe Katup | Pelabuhan | Fungsi | Aplikasi Terbaik |
|---|---|---|---|
| Μετακινήσεις ενεργοποιητή | 2 | Kontrol hidup/mati sederhana | Isolasi, kontrol silinder dasar, penutup pengaman |
| Katup 3 Arah | 3 | Alihkan atau campur cairan | Sistem HVAC, aplikasi pencampuran, koneksi T |
| Katup 4 Arah | 4 | Kontrol silinder kerja ganda | Mesin kompleks, motor dua arah, kontrol canggih |
Desain paling sederhana (lebih sedikit suku cadang berarti keandalan lebih tinggi), Paling ekonomis (biaya awal dan pemeliharaan lebih rendah), Pemecahan masalah mudah, dan Aplikasi serbaguna.
Dimana Katup 2 Arah Digunakan?
- Keamanan dan Isolasi Sistem:Bertindak sebagai penjaga keselamatan untuk menghentikan aliran cairan dengan cepat selama keadaan darurat atau pemeliharaan.
- Kontrol dan Regulasi Aliran:Menggunakan modulasi lebar pulsa untuk mengontrol jumlah cairan secara tepat.

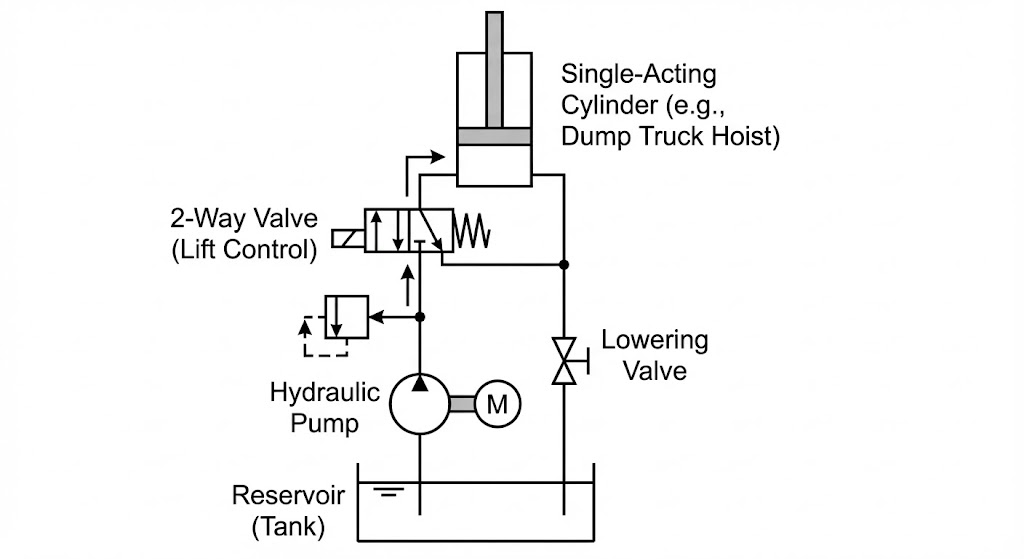

- Kontrol Silinder Hidraulik:Mengontrol silinder hidrolik kerja tunggal (misalnya, bak truk sampah).
- Penghematan Energi:Mengarahkan aliran pompa kembali ke tangki saat sistem dalam keadaan idle.
atá go maith do chórais brú cobhsaí
- Otomotif:Injeksi bahan bakar, kontrol emisi
- Konstruksi:Ekskavator, pemuat
- Manufaktur:Jalur perakitan, pengepres
- Pertanian:Traktor, irigasi

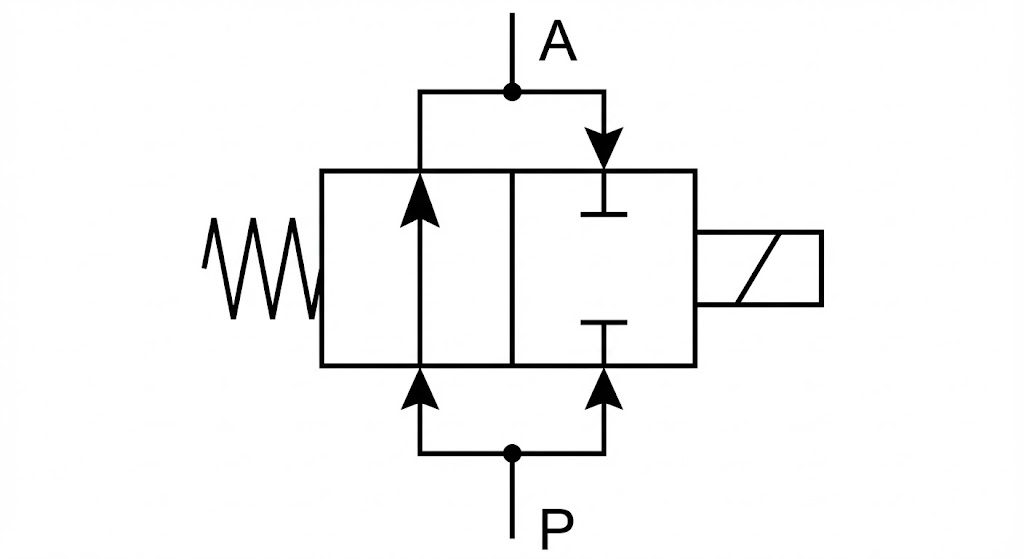

Memahami Simbol Hidrolik
Dalam diagram hidrolik, katup 2 arah ditunjukkan dengan simbol tertentu:
- Dua kotak mewakili dua posisi (terbuka dan tertutup)
- Panah menunjukkan arah aliran
- Simbol "T" menunjukkan port yang diblokir
- Pegas dan solenoida digambar di bagian samping
Cara Memilih dan Memelihara
Kriteria Seleksi
- Pertimbangkan Aliran dan Tekanan:Periksa Koefisien aliran (Cv), Peringkat tekanan, dan ukuran Port.
- Waktu Respons:Solenoid cepat (<10ms), Katup pilot lebih lambat tetapi menangani tekanan tinggi.
- Kompatibilitas Cairan:Pastikan bahan dapat digunakan dengan minyak mineral, sintetis, atau cairan berbahan dasar air.
- Kondisi Lingkungan:Persyaratan suhu, debu, kelembapan, dan tahan ledakan.
Masalah & Perawatan Umum
Kontaminasi (80-90% kegagalan):Menyebabkan lengket.Solusi: Bersihkan katup, ganti filter.
Keausan:Menyebabkan kebocoran dan kebisingan.Solusi: Ganti segel dan inti.
Kebocoran:Internal atau eksternal.Solusi: Periksa segel dan jok.
Tip Pencegahan:Selalu gunakan cairan bersih dan filter berkualitas tinggi.
Tren Masa Depan
Teknologi Cerdas:Konektivitas internet untuk pemantauan jarak jauh dan sensor pemeliharaan prediktif.
Elektrifikasi:Lebih banyak katup yang dioperasikan secara elektrik untuk kontrol digital yang presisi dan efisiensi energi.
Materi Lanjutan:Sistem HVAC, aplikasi pencampuran, koneksi T
Pertanyaan yang Sering Diajukan
Bagaimana Cara Kerja Katup Hidraulik 2 Arah?
Ia menggunakan inti yang dapat digerakkan (bola, cakram, atau spool) yang menghalangi atau memungkinkan aliran fluida antara dua port.
Perbedaan Antara Katup Solenoid dan Manual?
Katup solenoid menggunakan gaya elektromagnetik untuk pengoperasian otomatis dan cepat. Katup manual memerlukan pengoperasian manusia dan lebih hemat biaya untuk tugas sederhana.
Bisakah Katup 2 Arah Mengontrol Laju Aliran?
Ya, melalui modulasi lebar pulsa (menghidupkan/mematikan dengan cepat), mereka dapat mencapai kontrol aliran variabel.
Kesimpulan
Katup 2 arah mungkin sederhana, namun penting untuk sistem hidrolik. Baik Anda menghentikan aliran demi keselamatan, mengendalikan silinder, atau menghemat energi, katup ini menyelesaikan pekerjaan dengan andal dan hemat biaya.
Memahami katup 2 arah membantu Anda memilih katup yang tepat, memecahkan masalah, dan merawat peralatan dengan benar. Ingat, katup terbaik adalah katup yang sesuai dengan kebutuhan spesifik Anda. Jika ragu, konsultasikan dengan ahli hidrolik yang dapat membantu Anda membuat pilihan yang tepat.
