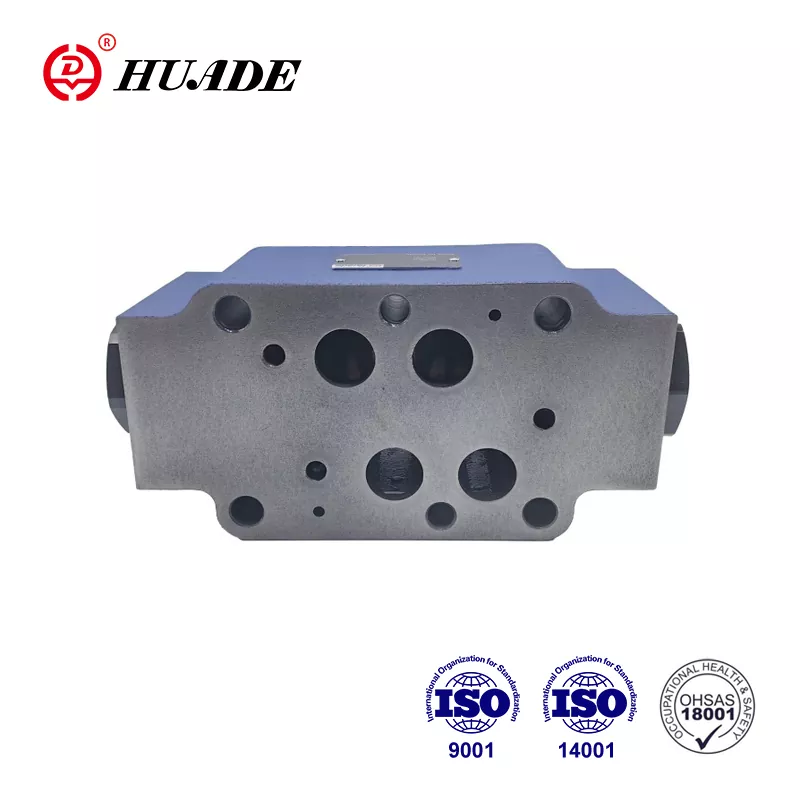

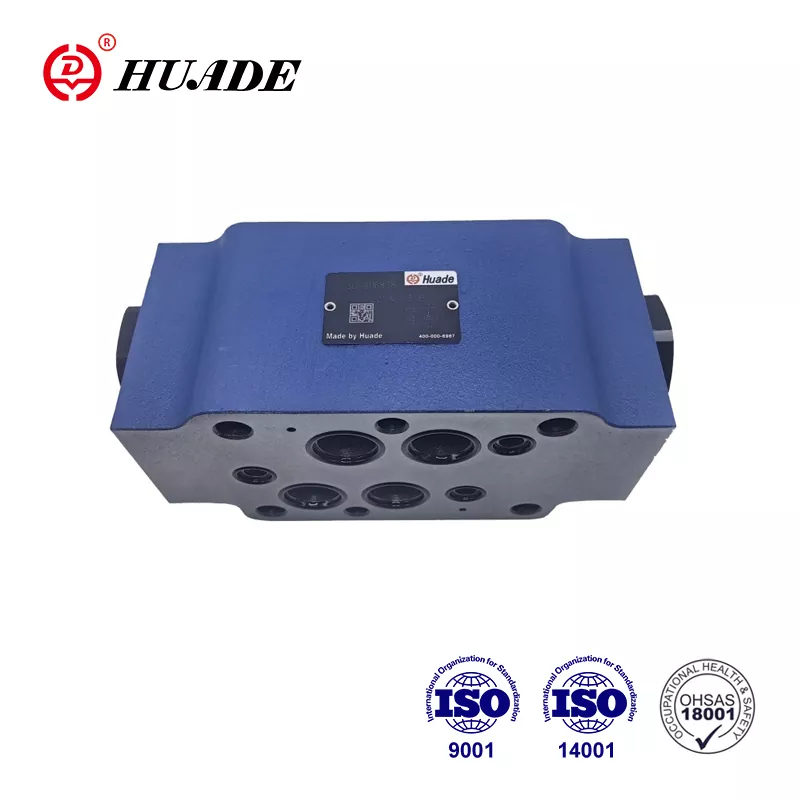

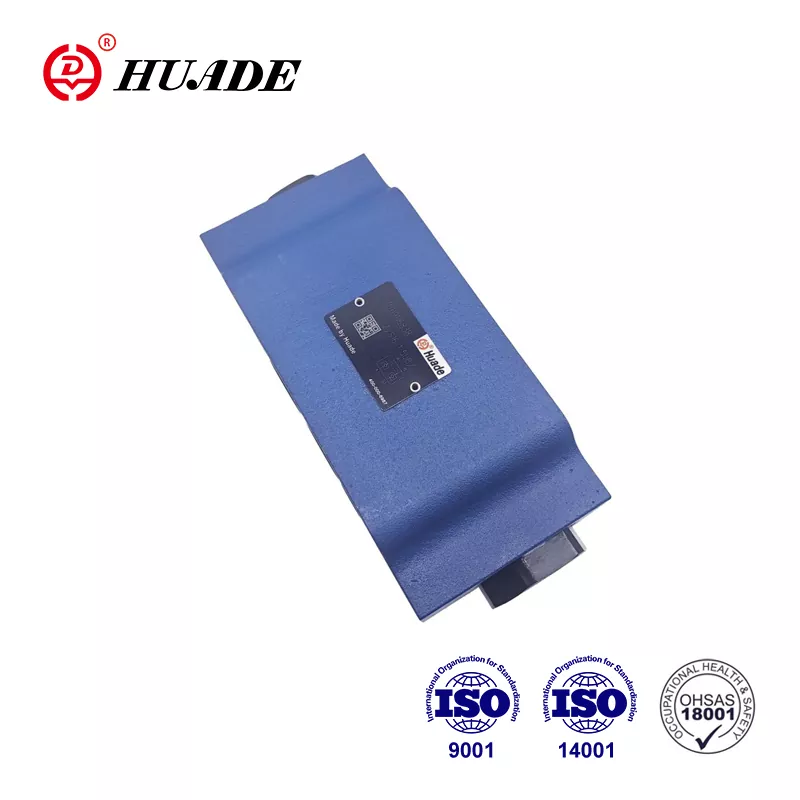

Periksa piring sandwich katup z2s 22

Sebagai produsen terkemuka China dari transmisi hidrolik dan teknologi kontrol, Huade memiliki dua pengalaman kerja sama jangka panjang dengan Rexroth. Huade® Check Valves Z2S 22 bersaing dengan produk yang baik dengan kualitas yang baik dan harga yang lebih rendah. Pabrik telah melewati ISO9001, ISO14001, dan OH SAS18001. Katup periksa Huade® lebih maju dalam teknologi dan lebih tahan lama daripada produk serupa di lini ini. Ini adalah merek nasional yang baik di Cina. Katup hidrolik Huade banyak digunakan dalam industri militer dan bidang lain karena kinerja yang unggul.

Parameter Produk Plat Sandwich Katup Periksa Z2S 22

Fitur Produk dan Penerapan Periksa Katup Sandwich Plate Z2S 22

Fitur:

▶ Untuk digunakan dalam rakitan penumpukan vertikal

▶ Untuk penutupan bebas kebocoran satu atau dua port layanan

▶ Pola porting ke DIN 24 340 Form A, ISO4401 dan CETOP - RP 121H

Aplikasi:

Katup periksa Z2S 22 digunakan untuk pemasangan penumpukan vertikal. Ini dapat menyegel satu atau dua pelabuhan minyak kerja tanpa kebocoran sesuai kebutuhan.

Fungsi, bagian, simbol periksa katup sandwich plate z2s 22

Pilot hidrolik yang dioperasikan katup periksa Z2S 22 adalah seri baru dengan desain plat sandwich. Mereka digunakan untuk penutupan bebas bocor dari satu atau dua port layanan, bahkan untuk jangka waktu yang lama. Aliran bebas terjadi dari A1 ke A2 atau B1 ke B2. Aliran dalam A1 B1 arah yang berlawanan diblokir. Ketika cairan mengalir dari A1 ke A2, spool ditekan dan didorong ke kanan, dengan demikian membuka katup bola bola yang kemudian membuka Poppet. Untuk memastikan penutupan katup yang benar, port layanan A2 B2 dari katup arah harus dihubungkan ke tangki di posisi netral.

Simbol Z2S

Contoh Sirkuit Khas dari Z2S
