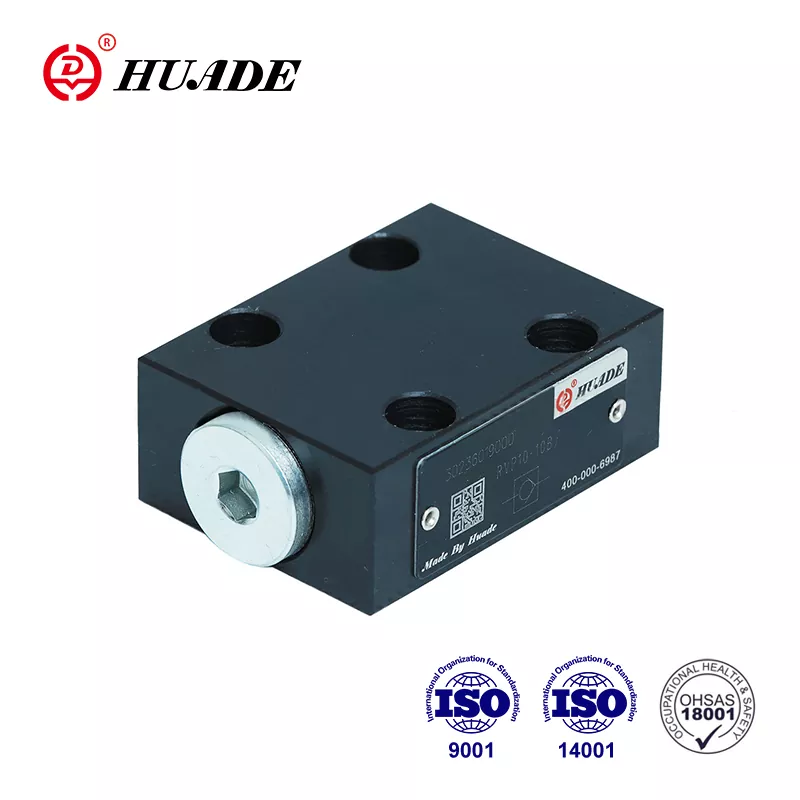

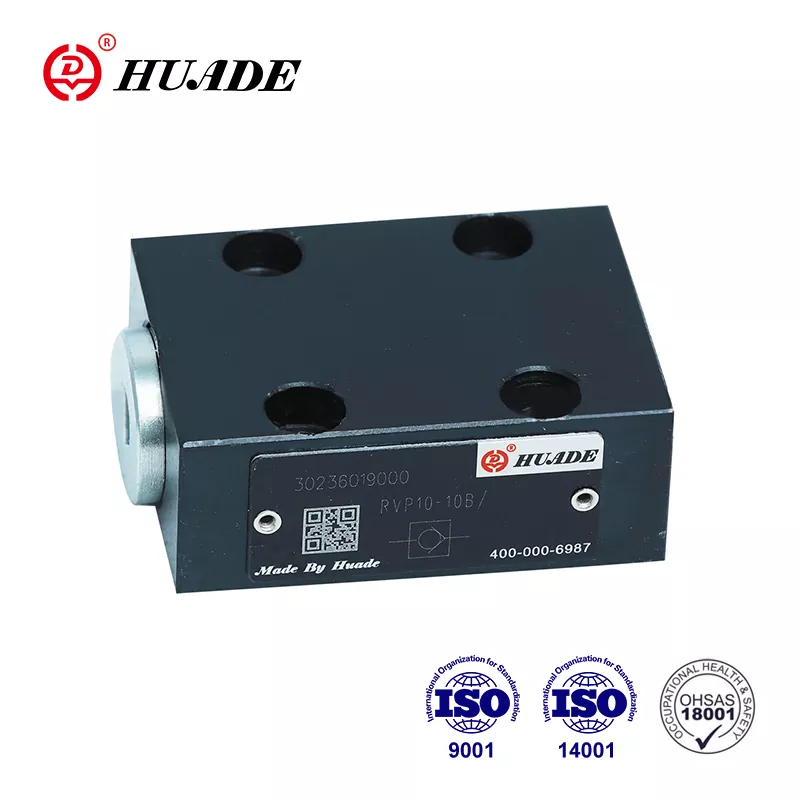

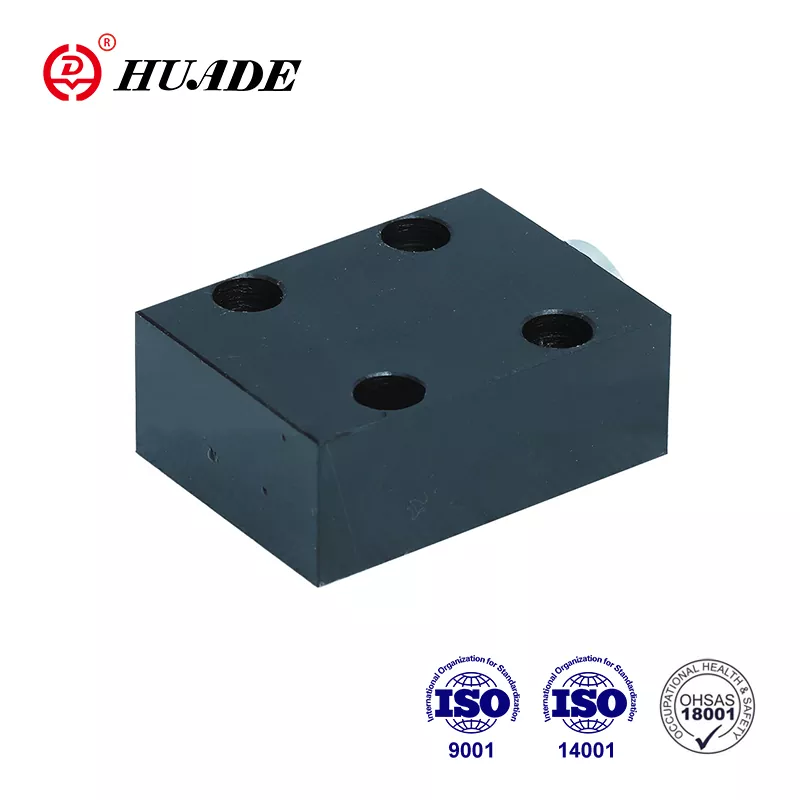

Periksa Katup RVP 6

Bekerja sama dengan Rexroth selama lebih dari 7 tahun sejak 1979, katup periksa Huade® RVP 6 dapat sepenuhnya menggantikan jenis katup yang sama yang ditawarkan oleh Rexroth. Pabrik telah lulus ISO9001, ISO14001, dan ISO45001. Katup periksa Huade banyak digunakan dalam mesin teknik dan konstruksi, metalurgi, peralatan mesin, dll. Semua katup periksa RVP 6 akan menjalani pengujian ketat sebelum meninggalkan pabrik untuk memastikan kualitas yang sangat baik.

Parameter produk Check Valve RVP 6

Fitur Produk Dan Aplikasi Check Valve RVP 6

Fitur:

▶ Sambungan subpelat

▶ Penutupan bebas kebocoran dalam satu arah

Aplikasi:

Katup periksa RVP 6 terutama digunakan pada saluran keluar pompa sebagai katup tekanan balik dan katup bypass.

Detail Produksi Check Valve RVP 6

Katup periksa tipe RVP 6 mempunyai tugas, sebaiknya menutup aliran bebas kebocoran dalam satu arah dan memungkinkan aliran bebas dalam arah yang berlawanan. Pada dasarnya terdiri dari rumah (1), si kecil (2), pegas kompresi (3), dan kursi pegas (4). Pukulan si kecil (2), yang dipandu olehnya

diameter luar, dibatasi oleh penghentian mekanis. Pegas kompresi internal (3) mendukung gerakan penutupan. Selanjutnya pegas kompresi (3) menahan si kecil (2) pada posisi tertutup meskipun tidak ada aliran yang melalui katup.

Simbol

Diagram struktur

①Perumahan  ②Poppet  ③Pegas  ④Kursi pegas

Pemberitahuan Check Valve RVP 6

1. Cairan harus disaring. Kehalusan filter minimum adalah 20 ㎛.

2. Tangki harus tertutup rapat dan filter udara harus dipasang pada saluran masuk udara

3. Produk tanpa subplate saat meninggalkan pabrik, jika membutuhkannya, silakan memesan secara khusus.

4. Sekrup pengencang katup harus memiliki tingkat intensitas tinggi (kelas 10.9). Silakan pilih dan gunakan sesuai dengan parameter yang tercantum di buku contoh

5. Kekasaran permukaan yang dihubungkan dengan katup harus 0,8/

6. Permukaan akhir potongan kawin harus 0,01/100mm.
